Очисник головок коренеплодів

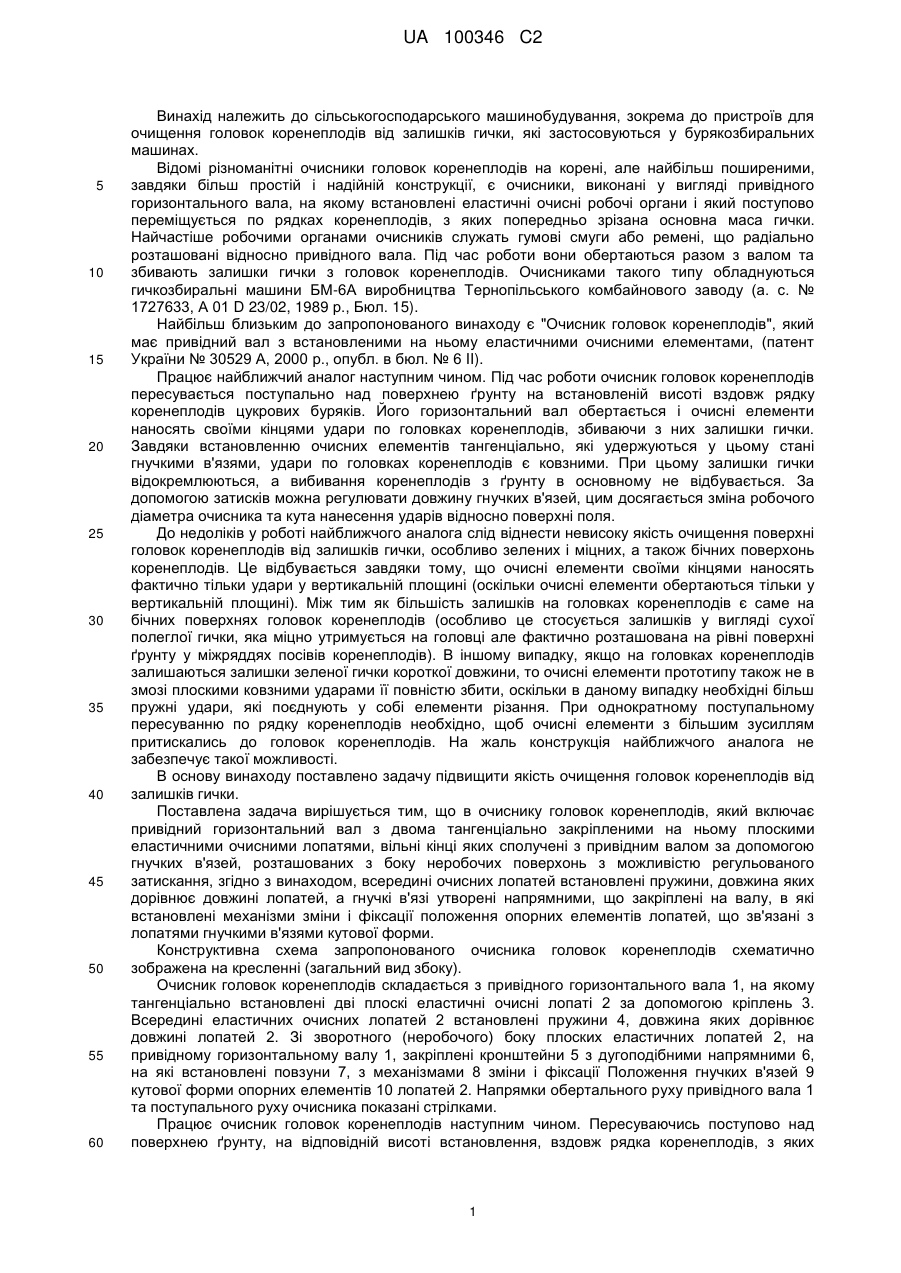

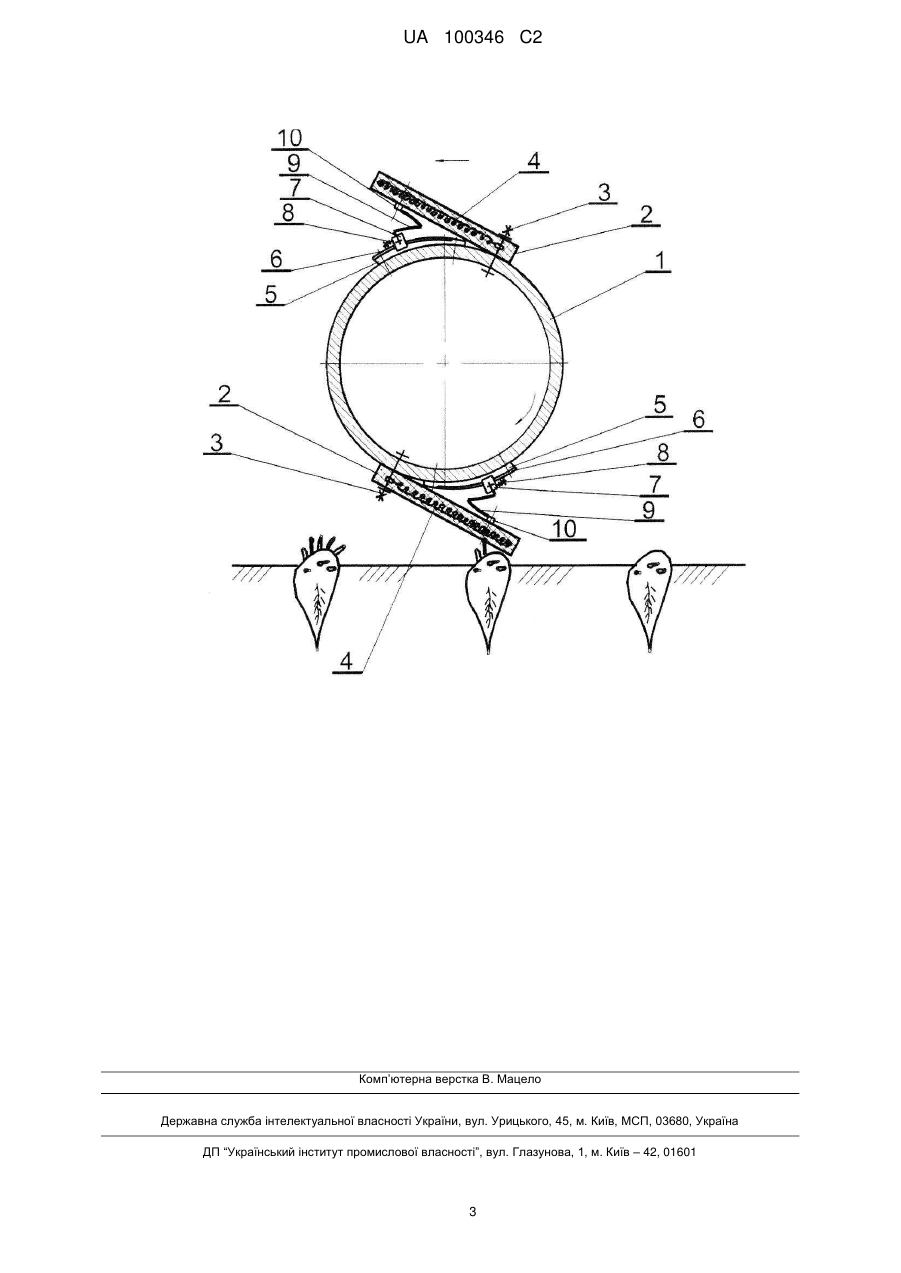

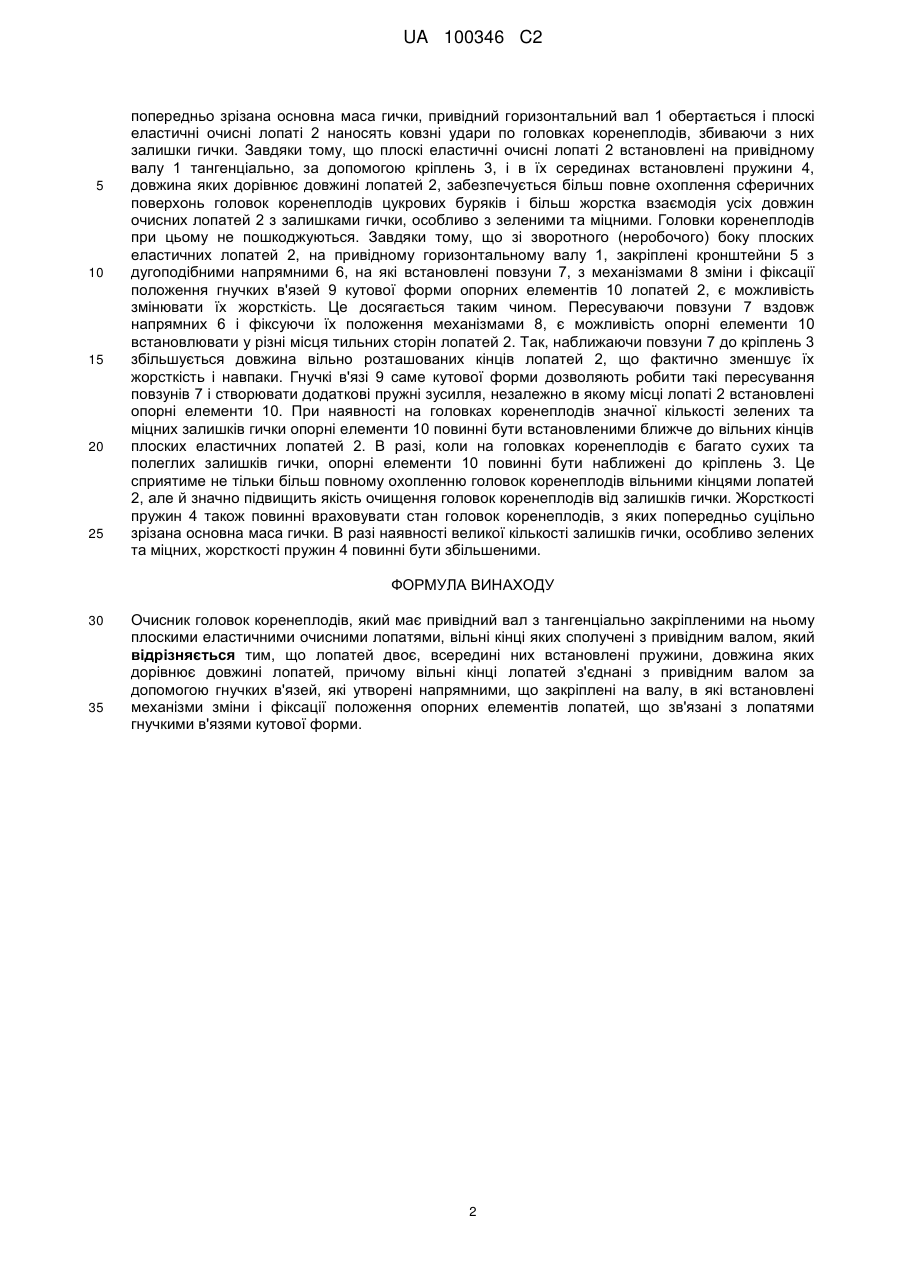

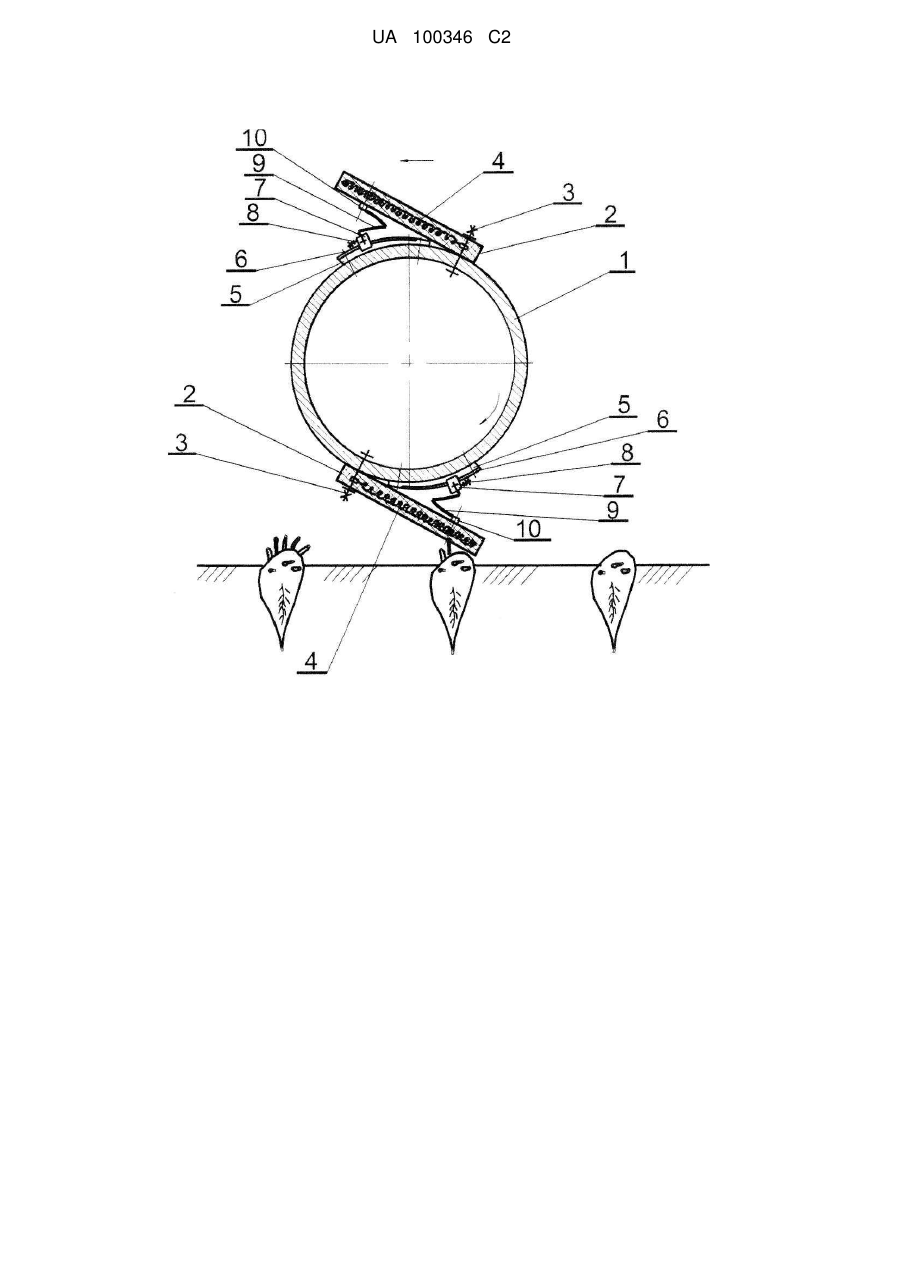

Реферат: Очисник головок коренеплодів, який має привідний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей. Гнучкі в'язі утворені напрямними, що закріплені на валу, в які встановлені механізми зміни і фіксації положення опорних елементів лопатей, що зв'язані з лопатями гнучкими в'язями кутової форми. Всередині лопатей встановлені пружини, довжина яких дорівнює довжині лопатей. UA 100346 C2 (12) UA 100346 C2 UA 100346 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (а. с. № 1727633, А 01 D 23/02, 1989 р., Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має привідний вал з встановленими на ньому еластичними очисними елементами, (патент України № 30529 А, 2000 р., опубл. в бюл. № 6 II). Працює найближчий аналог наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язей, цим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. До недоліків у роботі найближчого аналога слід віднести невисоку якість очищення поверхні головок коренеплодів від залишків гички, особливо зелених і міцних, а також бічних поверхонь коренеплодів. Це відбувається завдяки тому, що очисні елементи своїми кінцями наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бічних поверхнях головок коренеплодів (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на головці але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів). В іншому випадку, якщо на головках коренеплодів залишаються залишки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні більш пружні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів необхідно, щоб очисні елементи з більшим зусиллям притискались до головок коренеплодів. На жаль конструкція найближчого аналога не забезпечує такої можливості. В основу винаходу поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена задача вирішується тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язей, розташованих з боку неробочих поверхонь з можливістю регульованого затискання, згідно з винаходом, всередині очисних лопатей встановлені пружини, довжина яких дорівнює довжині лопатей, а гнучкі в'язі утворені напрямними, що закріплені на валу, в які встановлені механізми зміни і фіксації положення опорних елементів лопатей, що зв'язані з лопатями гнучкими в'язями кутової форми. Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на кресленні (загальний вид збоку). Очисник головок коренеплодів складається з привідного горизонтального вала 1, на якому тангенціально встановлені дві плоскі еластичні очисні лопаті 2 за допомогою кріплень 3. Всередині еластичних очисних лопатей 2 встановлені пружини 4, довжина яких дорівнює довжині лопатей 2. Зі зворотного (неробочого) боку плоских еластичних лопатей 2, на привідному горизонтальному валу 1, закріплені кронштейни 5 з дугоподібними напрямними 6, на які встановлені повзуни 7, з механізмами 8 зміни і фіксації Положення гнучких в'язей 9 кутової форми опорних елементів 10 лопатей 2. Напрямки обертального руху привідного вала 1 та поступального руху очисника показані стрілками. Працює очисник головок коренеплодів наступним чином. Пересуваючись поступово над поверхнею ґрунту, на відповідній висоті встановлення, вздовж рядка коренеплодів, з яких 1 UA 100346 C2 5 10 15 20 25 попередньо зрізана основна маса гички, привідний горизонтальний вал 1 обертається і плоскі еластичні очисні лопаті 2 наносять ковзні удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що плоскі еластичні очисні лопаті 2 встановлені на привідному валу 1 тангенціально, за допомогою кріплень 3, і в їх серединах встановлені пружини 4, довжина яких дорівнює довжині лопатей 2, забезпечується більш повне охоплення сферичних поверхонь головок коренеплодів цукрових буряків і більш жорстка взаємодія усіх довжин очисних лопатей 2 з залишками гички, особливо з зеленими та міцними. Головки коренеплодів при цьому не пошкоджуються. Завдяки тому, що зі зворотного (неробочого) боку плоских еластичних лопатей 2, на привідному горизонтальному валу 1, закріплені кронштейни 5 з дугоподібними напрямними 6, на які встановлені повзуни 7, з механізмами 8 зміни і фіксації положення гнучких в'язей 9 кутової форми опорних елементів 10 лопатей 2, є можливість змінювати їх жорсткість. Це досягається таким чином. Пересуваючи повзуни 7 вздовж напрямних 6 і фіксуючи їх положення механізмами 8, є можливість опорні елементи 10 встановлювати у різні місця тильних сторін лопатей 2. Так, наближаючи повзуни 7 до кріплень 3 збільшується довжина вільно розташованих кінців лопатей 2, що фактично зменшує їх жорсткість і навпаки. Гнучкі в'язі 9 саме кутової форми дозволяють робити такі пересування повзунів 7 і створювати додаткові пружні зусилля, незалежно в якому місці лопаті 2 встановлені опорні елементи 10. При наявності на головках коренеплодів значної кількості зелених та міцних залишків гички опорні елементи 10 повинні бути встановленими ближче до вільних кінців плоских еластичних лопатей 2. В разі, коли на головках коренеплодів є багато сухих та полеглих залишків гички, опорні елементи 10 повинні бути наближені до кріплень 3. Це сприятиме не тільки більш повному охопленню головок коренеплодів вільними кінцями лопатей 2, але й значно підвищить якість очищення головок коренеплодів від залишків гички. Жорсткості пружин 4 також повинні враховувати стан головок коренеплодів, з яких попередньо суцільно зрізана основна маса гички. В разі наявності великої кількості залишків гички, особливо зелених та міцних, жорсткості пружин 4 повинні бути збільшеними. ФОРМУЛА ВИНАХОДУ 30 35 Очисник головок коренеплодів, який має привідний вал з тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом, який відрізняється тим, що лопатей двоє, всередині них встановлені пружини, довжина яких дорівнює довжині лопатей, причому вільні кінці лопатей з'єднані з привідним валом за допомогою гнучких в'язей, які утворені напрямними, що закріплені на валу, в які встановлені механізми зміни і фіксації положення опорних елементів лопатей, що зв'язані з лопатями гнучкими в'язями кутової форми. 2 UA 100346 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
