Біофлокулятор-флотатор

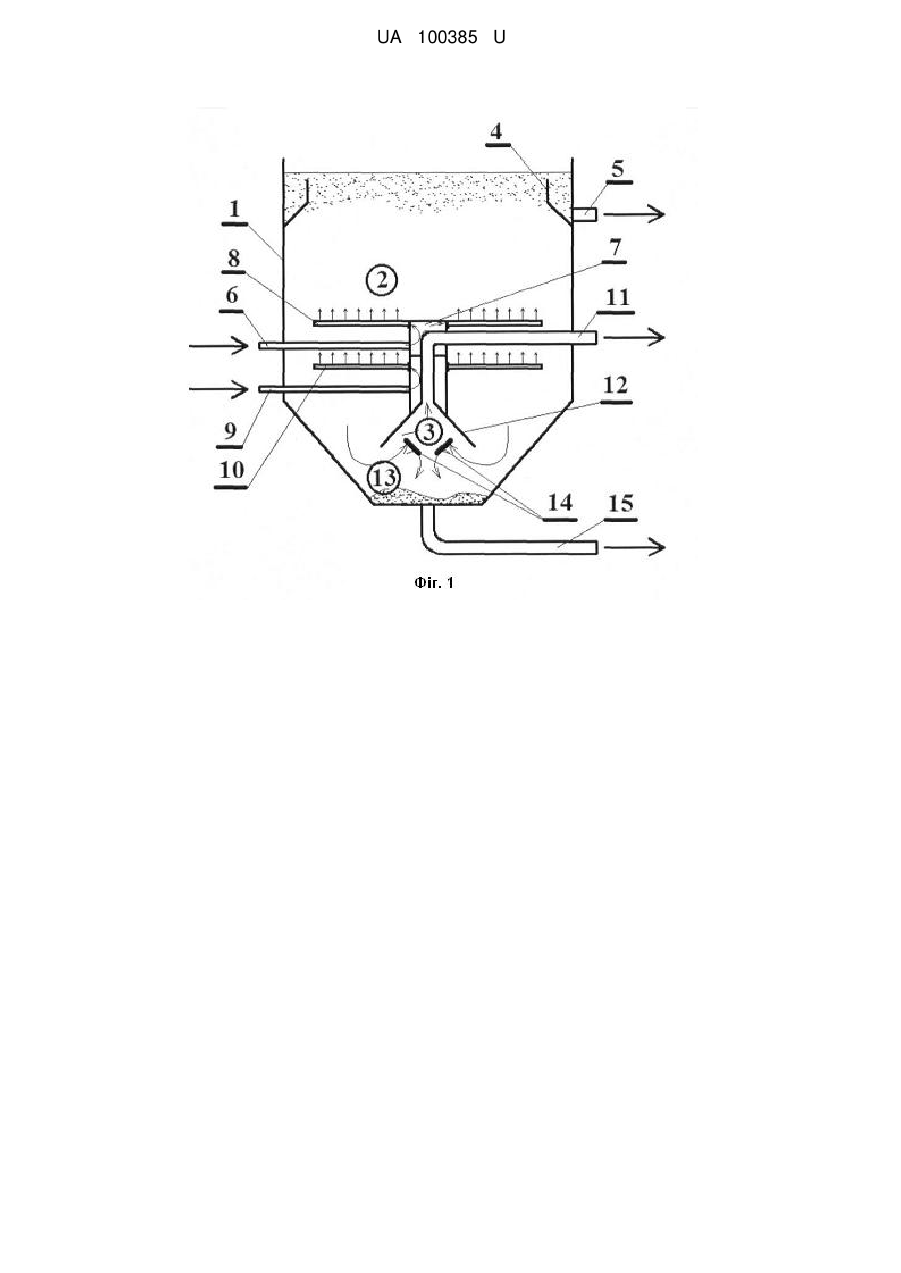

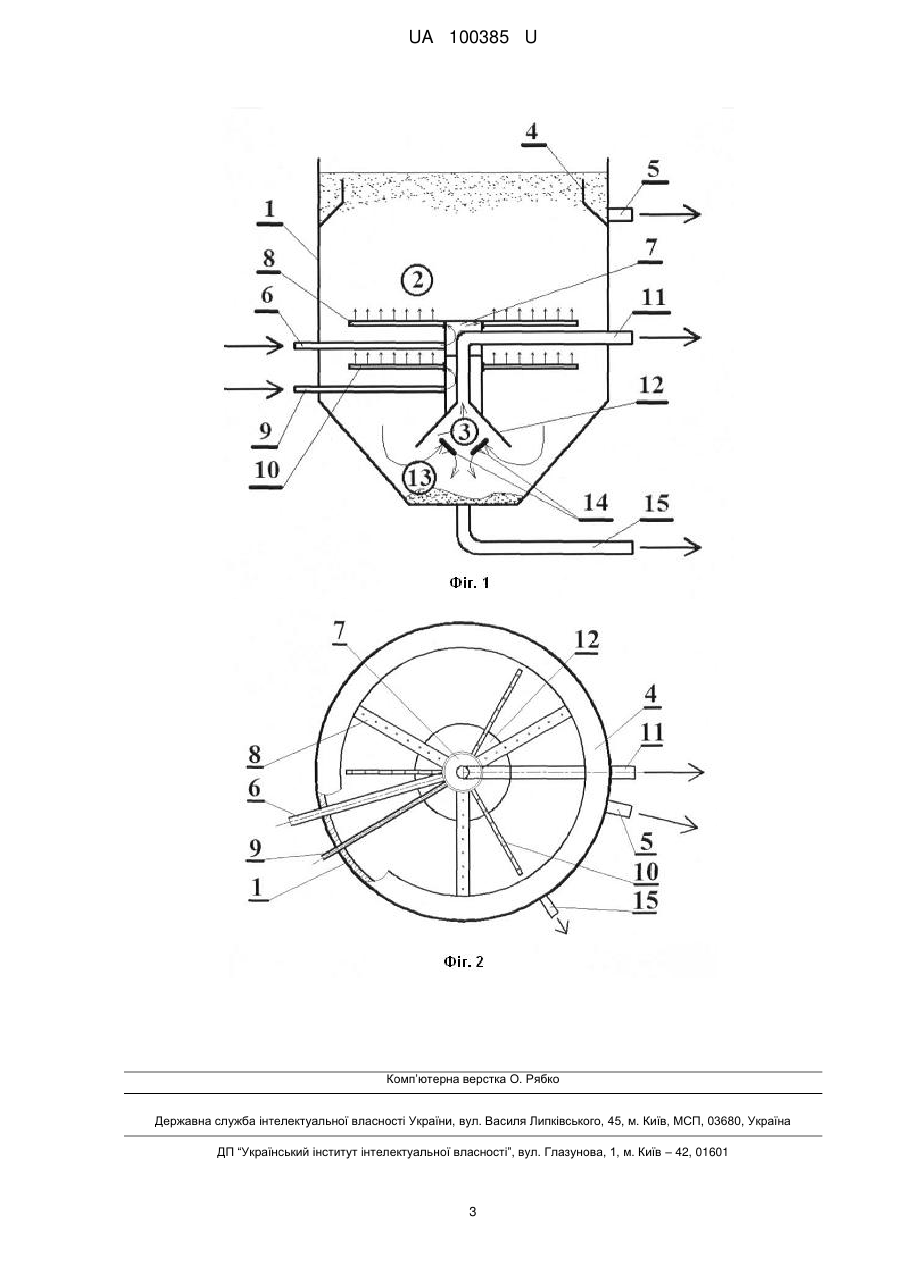

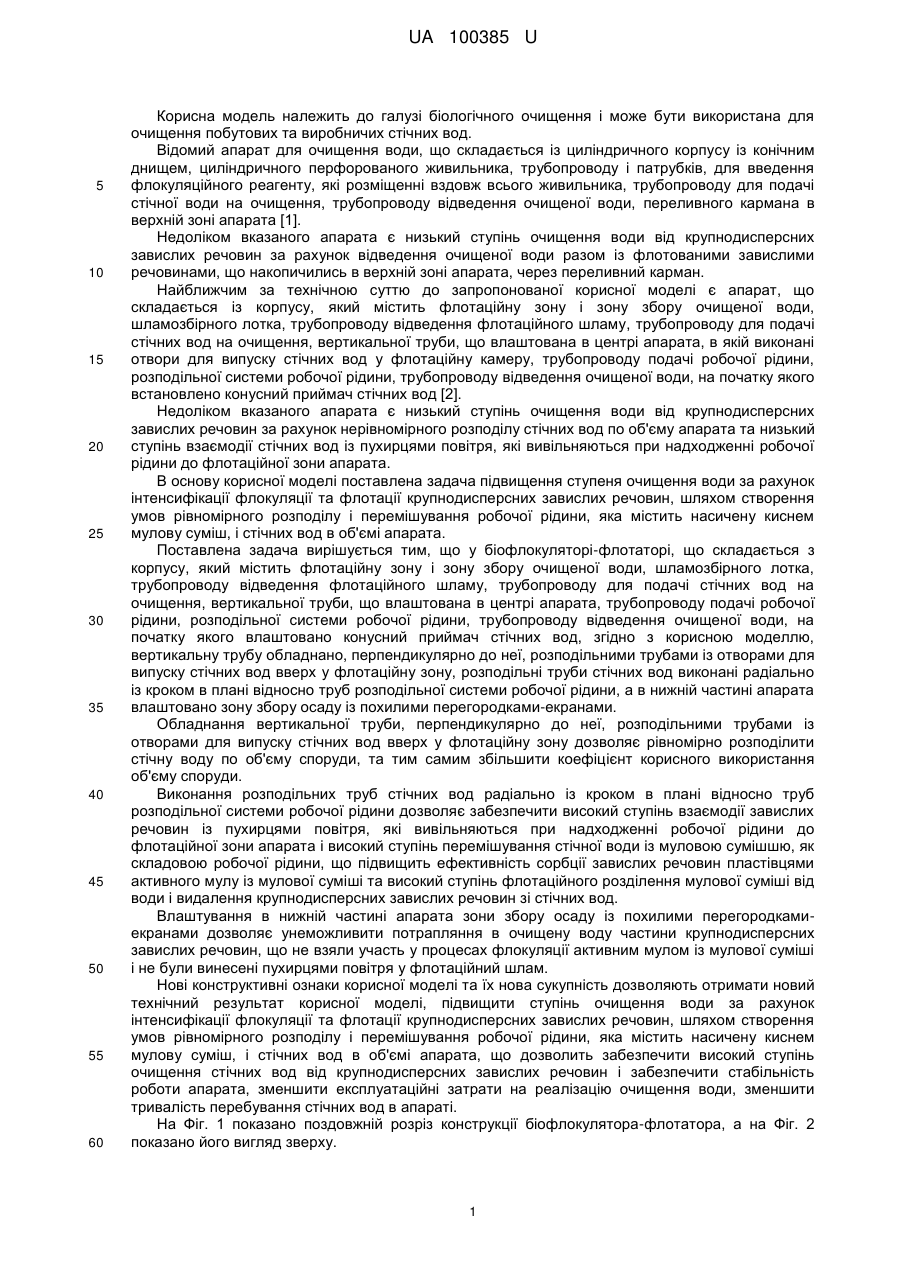

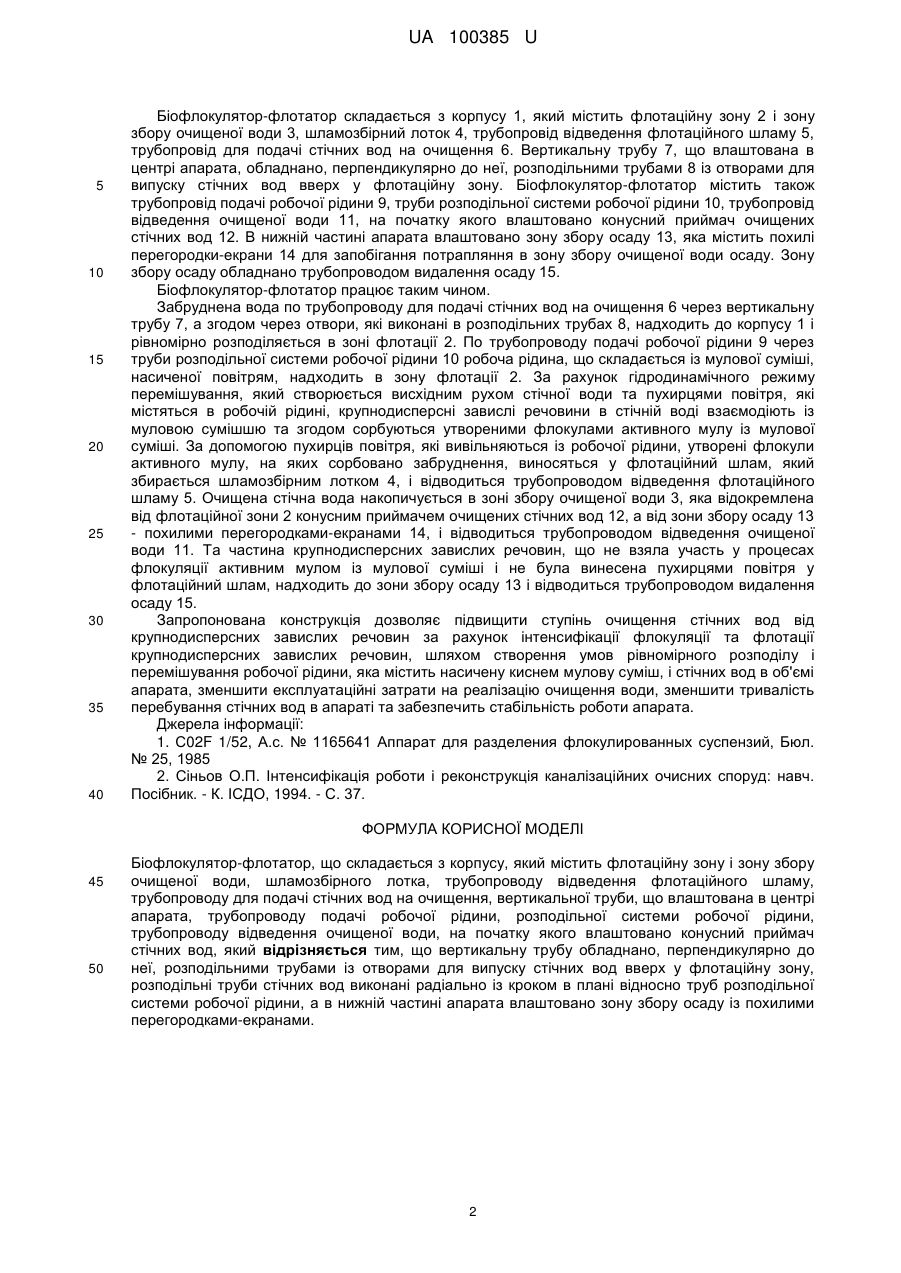

Реферат: Біофлокулятор-флотатор складається з корпусу, який містить флотаційну зону і зону збору очищеної води, шламозбірного лотка, трубопроводу відведення флотаційного шламу, трубопроводу для подачі стічних вод на очищення, вертикальної труби, що влаштована в центрі апарата, трубопроводу подачі робочої рідини, розподільної системи робочої рідини, трубопроводу відведення очищеної води, на початку якого влаштовано конусний приймач стічних вод. Вертикальну трубу обладнано, перпендикулярно до неї, розподільними трубами із отворами для випуску стічних вод вверх у флотаційну зону, розподільні труби стічних вод виконані радіально із кроком в плані відносно труб розподільної системи робочої рідини, а в нижній частині апарата влаштовано зону збору осаду із похилими перегородками-екранами. UA 100385 U (12) UA 100385 U UA 100385 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі біологічного очищення і може бути використана для очищення побутових та виробничих стічних вод. Відомий апарат для очищення води, що складається із циліндричного корпусу із конічним днищем, циліндричного перфорованого живильника, трубопроводу і патрубків, для введення флокуляційного реагенту, які розміщенні вздовж всього живильника, трубопроводу для подачі стічної води на очищення, трубопроводу відведення очищеної води, переливного кармана в верхній зоні апарата [1]. Недоліком вказаного апарата є низький ступінь очищення води від крупнодисперсних завислих речовин за рахунок відведення очищеної води разом із флотованими завислими речовинами, що накопичились в верхній зоні апарата, через переливний карман. Найближчим за технічною суттю до запропонованої корисної моделі є апарат, що складається із корпусу, який містить флотаційну зону і зону збору очищеної води, шламозбірного лотка, трубопроводу відведення флотаційного шламу, трубопроводу для подачі стічних вод на очищення, вертикальної труби, що влаштована в центрі апарата, в якій виконані отвори для випуску стічних вод у флотаційну камеру, трубопроводу подачі робочої рідини, розподільної системи робочої рідини, трубопроводу відведення очищеної води, на початку якого встановлено конусний приймач стічних вод [2]. Недоліком вказаного апарата є низький ступінь очищення води від крупнодисперсних завислих речовин за рахунок нерівномірного розподілу стічних вод по об'єму апарата та низький ступінь взаємодії стічних вод із пухирцями повітря, які вивільняються при надходженні робочої рідини до флотаційної зони апарата. В основу корисної моделі поставлена задача підвищення ступеня очищення води за рахунок інтенсифікації флокуляції та флотації крупнодисперсних завислих речовин, шляхом створення умов рівномірного розподілу і перемішування робочої рідини, яка містить насичену киснем мулову суміш, і стічних вод в об'ємі апарата. Поставлена задача вирішується тим, що у біофлокуляторі-флотаторі, що складається з корпусу, який містить флотаційну зону і зону збору очищеної води, шламозбірного лотка, трубопроводу відведення флотаційного шламу, трубопроводу для подачі стічних вод на очищення, вертикальної труби, що влаштована в центрі апарата, трубопроводу подачі робочої рідини, розподільної системи робочої рідини, трубопроводу відведення очищеної води, на початку якого влаштовано конусний приймач стічних вод, згідно з корисною моделлю, вертикальну трубу обладнано, перпендикулярно до неї, розподільними трубами із отворами для випуску стічних вод вверх у флотаційну зону, розподільні труби стічних вод виконані радіально із кроком в плані відносно труб розподільної системи робочої рідини, а в нижній частині апарата влаштовано зону збору осаду із похилими перегородками-екранами. Обладнання вертикальної труби, перпендикулярно до неї, розподільними трубами із отворами для випуску стічних вод вверх у флотаційну зону дозволяє рівномірно розподілити стічну воду по об'єму споруди, та тим самим збільшити коефіцієнт корисного використання об'єму споруди. Виконання розподільних труб стічних вод радіально із кроком в плані відносно труб розподільної системи робочої рідини дозволяє забезпечити високий ступінь взаємодії завислих речовин із пухирцями повітря, які вивільняються при надходженні робочої рідини до флотаційної зони апарата і високий ступінь перемішування стічної води із муловою сумішшю, як складовою робочої рідини, що підвищить ефективність сорбції завислих речовин пластівцями активного мулу із мулової суміші та високий ступінь флотаційного розділення мулової суміші від води і видалення крупнодисперсних завислих речовин зі стічних вод. Влаштування в нижній частині апарата зони збору осаду із похилими перегородкамиекранами дозволяє унеможливити потрапляння в очищену воду частини крупнодисперсних завислих речовин, що не взяли участь у процесах флокуляції активним мулом із мулової суміші і не були винесені пухирцями повітря у флотаційний шлам. Нові конструктивні ознаки корисної моделі та їх нова сукупність дозволяють отримати новий технічний результат корисної моделі, підвищити ступінь очищення води за рахунок інтенсифікації флокуляції та флотації крупнодисперсних завислих речовин, шляхом створення умов рівномірного розподілу і перемішування робочої рідини, яка містить насичену киснем мулову суміш, і стічних вод в об'ємі апарата, що дозволить забезпечити високий ступінь очищення стічних вод від крупнодисперсних завислих речовин і забезпечити стабільність роботи апарата, зменшити експлуатаційні затрати на реалізацію очищення води, зменшити тривалість перебування стічних вод в апараті. На Фіг. 1 показано поздовжній розріз конструкції біофлокулятора-флотатора, а на Фіг. 2 показано його вигляд зверху. 1 UA 100385 U 5 10 15 20 25 30 35 40 Біофлокулятор-флотатор складається з корпусу 1, який містить флотаційну зону 2 і зону збору очищеної води 3, шламозбірний лоток 4, трубопровід відведення флотаційного шламу 5, трубопровід для подачі стічних вод на очищення 6. Вертикальну трубу 7, що влаштована в центрі апарата, обладнано, перпендикулярно до неї, розподільними трубами 8 із отворами для випуску стічних вод вверх у флотаційну зону. Біофлокулятор-флотатор містить також трубопровід подачі робочої рідини 9, труби розподільної системи робочої рідини 10, трубопровід відведення очищеної води 11, на початку якого влаштовано конусний приймач очищених стічних вод 12. В нижній частині апарата влаштовано зону збору осаду 13, яка містить похилі перегородки-екрани 14 для запобігання потрапляння в зону збору очищеної води осаду. Зону збору осаду обладнано трубопроводом видалення осаду 15. Біофлокулятор-флотатор працює таким чином. Забруднена вода по трубопроводу для подачі стічних вод на очищення 6 через вертикальну трубу 7, а згодом через отвори, які виконані в розподільних трубах 8, надходить до корпусу 1 і рівномірно розподіляється в зоні флотації 2. По трубопроводу подачі робочої рідини 9 через труби розподільної системи робочої рідини 10 робоча рідина, що складається із мулової суміші, насиченої повітрям, надходить в зону флотації 2. За рахунок гідродинамічного режиму перемішування, який створюється висхідним рухом стічної води та пухирцями повітря, які містяться в робочій рідині, крупнодисперсні завислі речовини в стічній воді взаємодіють із муловою сумішшю та згодом сорбуються утвореними флокулами активного мулу із мулової суміші. За допомогою пухирців повітря, які вивільняються із робочої рідини, утворені флокули активного мулу, на яких сорбовано забруднення, виносяться у флотаційний шлам, який збирається шламозбірним лотком 4, і відводиться трубопроводом відведення флотаційного шламу 5. Очищена стічна вода накопичується в зоні збору очищеної води 3, яка відокремлена від флотаційної зони 2 конусним приймачем очищених стічних вод 12, а від зони збору осаду 13 - похилими перегородками-екранами 14, і відводиться трубопроводом відведення очищеної води 11. Та частина крупнодисперсних завислих речовин, що не взяла участь у процесах флокуляції активним мулом із мулової суміші і не була винесена пухирцями повітря у флотаційний шлам, надходить до зони збору осаду 13 і відводиться трубопроводом видалення осаду 15. Запропонована конструкція дозволяє підвищити ступінь очищення стічних вод від крупнодисперсних завислих речовин за рахунок інтенсифікації флокуляції та флотації крупнодисперсних завислих речовин, шляхом створення умов рівномірного розподілу і перемішування робочої рідини, яка містить насичену киснем мулову суміш, і стічних вод в об'ємі апарата, зменшити експлуатаційні затрати на реалізацію очищення води, зменшити тривалість перебування стічних вод в апараті та забезпечить стабільність роботи апарата. Джерела інформації: 1. С02F 1/52, А.с. № 1165641 Аппарат для разделения флокулированных суспензий, Бюл. № 25, 1985 2. Сіньов О.П. Інтенсифікація роботи і реконструкція каналізаційних очисних споруд: навч. Посібник. - К. ІСДО, 1994. - С. 37. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Біофлокулятор-флотатор, що складається з корпусу, який містить флотаційну зону і зону збору очищеної води, шламозбірного лотка, трубопроводу відведення флотаційного шламу, трубопроводу для подачі стічних вод на очищення, вертикальної труби, що влаштована в центрі апарата, трубопроводу подачі робочої рідини, розподільної системи робочої рідини, трубопроводу відведення очищеної води, на початку якого влаштовано конусний приймач стічних вод, який відрізняється тим, що вертикальну трубу обладнано, перпендикулярно до неї, розподільними трубами із отворами для випуску стічних вод вверх у флотаційну зону, розподільні труби стічних вод виконані радіально із кроком в плані відносно труб розподільної системи робочої рідини, а в нижній частині апарата влаштовано зону збору осаду із похилими перегородками-екранами. 2 UA 100385 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
