Флотатор

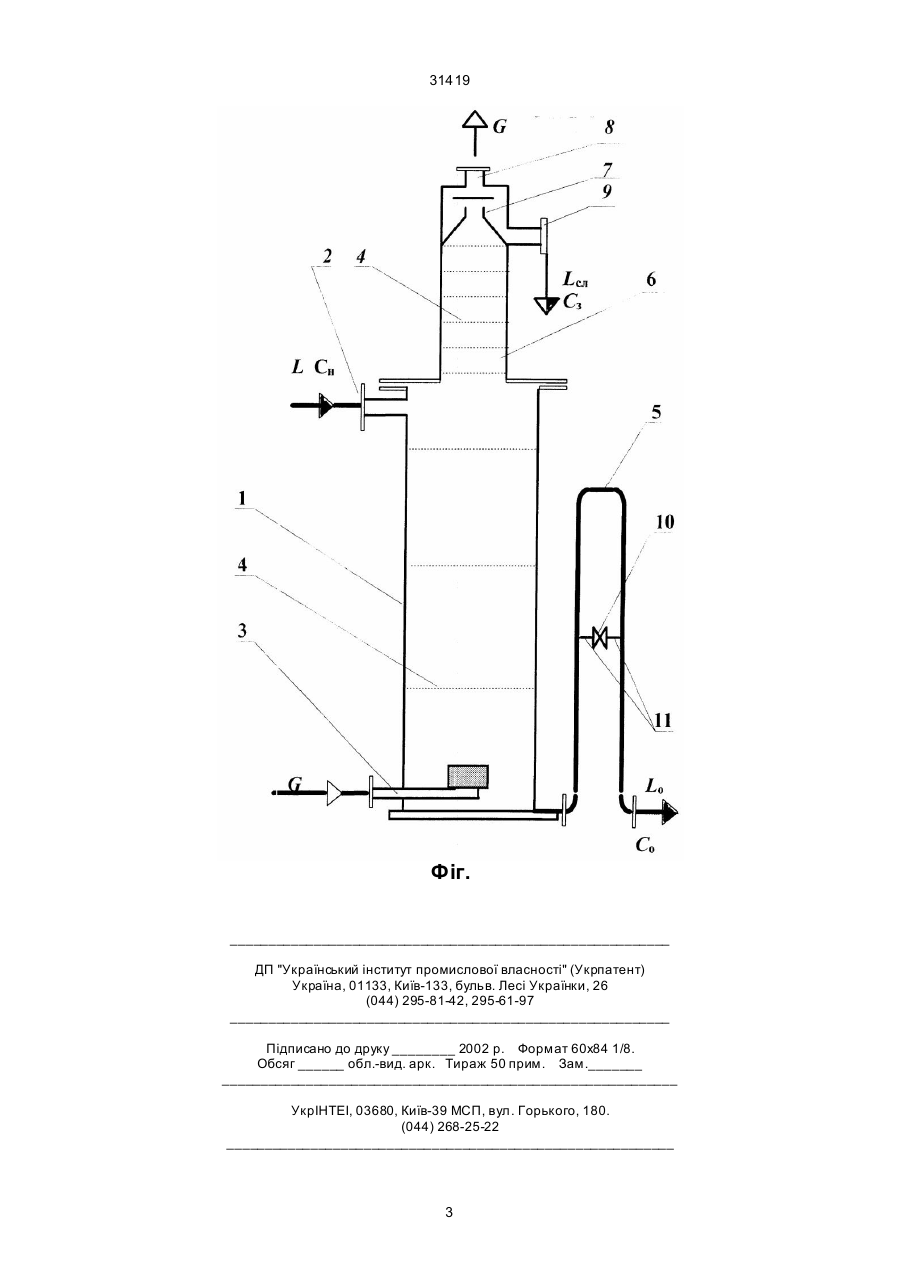

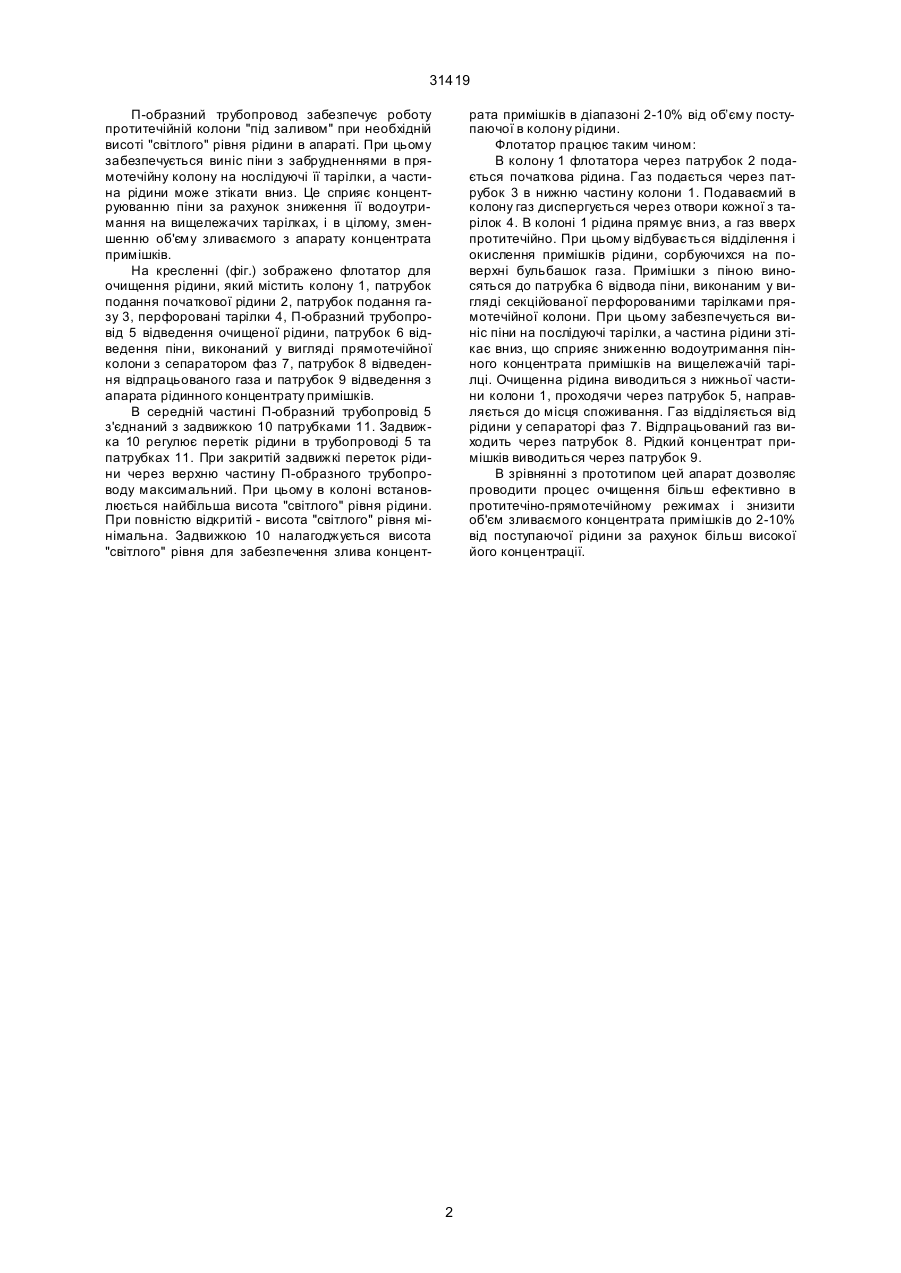

Флотатор, який містить колону з перфорованими горизонтальними перегородками та патруб 31419 П-образний трубопровод забезпечує роботу протитечійній колони "під заливом" при необхідній висоті "світлого" рівня рідини в апараті. При цьому забезпечується виніс піни з забрудненнями в прямотечійну колону на нослідуючі її тарілки, а частина рідини може зтікати вниз. Це сприяє концентруюванню піни за рахунок зниження її водоутримання на вищележачих тарілках, і в цілому, зменшенню об'єму зливаємого з апарату концентрата примішків. На кресленні (фіг.) зображено флотатор для очищення рідини, який містить колону 1, патрубок подання початкової рідини 2, патрубок подання газу 3, перфоровані тарілки 4, П-образний трубопровід 5 відведення очищеної рідини, патрубок 6 відведення піни, виконаний у вигляді прямотечійної колони з сепаратором фаз 7, патрубок 8 відведення відпрацьованого газа и патрубок 9 відведення з апарата рідинного концентрату примішків. В середній частині П-образний трубопровід 5 з'єднаний з задвижкою 10 патрубками 11. Задвижка 10 регулює перетік рідини в трубопроводі 5 та патрубках 11. При закритій задвижкі переток рідини через верхню частину П-образного трубопроводу максимальний. При цьому в колоні встановлюється найбільша висота "світлого" рівня рідини. При повністю відкритій - висота "світлого" рівня мінімальна. Задвижкою 10 налагоджується висота "світлого" рівня для забезпечення злива концент рата примішків в діапазоні 2-10% від об’єму поступаючої в колону рідини. Флотатор працює таким чином: В колону 1 флотатора через патрубок 2 подається початкова рідина. Газ подається через патрубок 3 в нижню частину колони 1. Подаваємий в колону газ диспергується через отвори кожної з тарілок 4. В колоні 1 рідина прямує вниз, а газ вверх протитечійно. При цьому відбувається відділення і окислення примішків рідини, сорбуючихся на поверхні бульбашок газа. Примішки з піною виносяться до патрубка 6 відвода піни, виконаним у вигляді секційованої перфорованими тарілками прямотечійної колони. При цьому забезпечується виніс піни на послідуючі тарілки, а частина рідини зтікає вниз, що сприяє зниженню водоутримання пінного концентрата примішків на вищележачій тарілці. Очищенна рідина виводиться з нижньої частини колони 1, проходячи через патрубок 5, направляється до місця споживання. Газ відділяється від рідини у сепараторі фаз 7. Відпрацьований газ виходить через патрубок 8. Рідкий концентрат примішків виводиться через патрубок 9. В зрівнянні з прототипом цей апарат дозволяє проводити процес очищення більш ефективно в протитечіно-прямотечійному режимах і знизити об'єм зливаємого концентрата примішків до 2-10% від поступаючої рідини за рахунок більш високої його концентрації. 2 31419 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
