Цанговий патрон

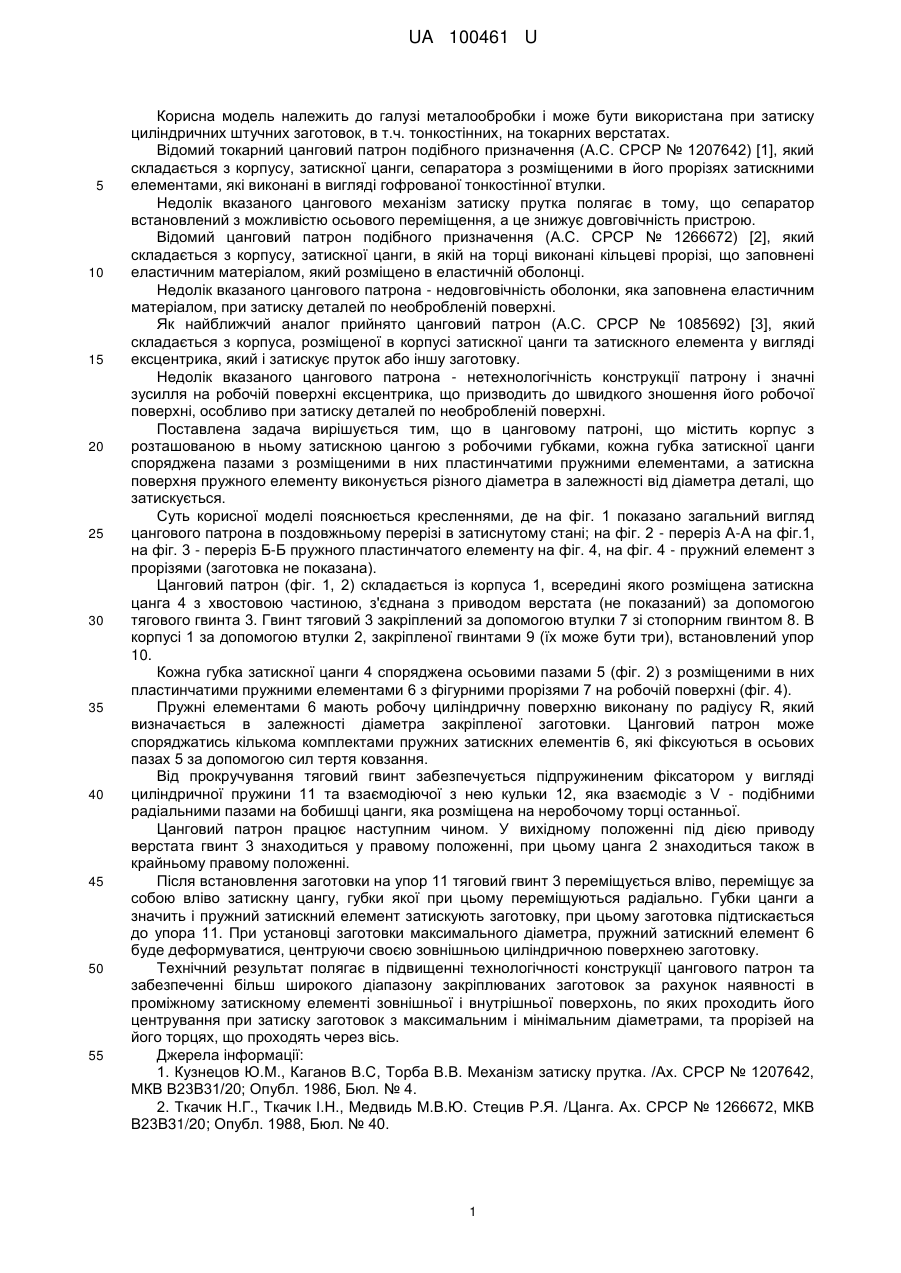

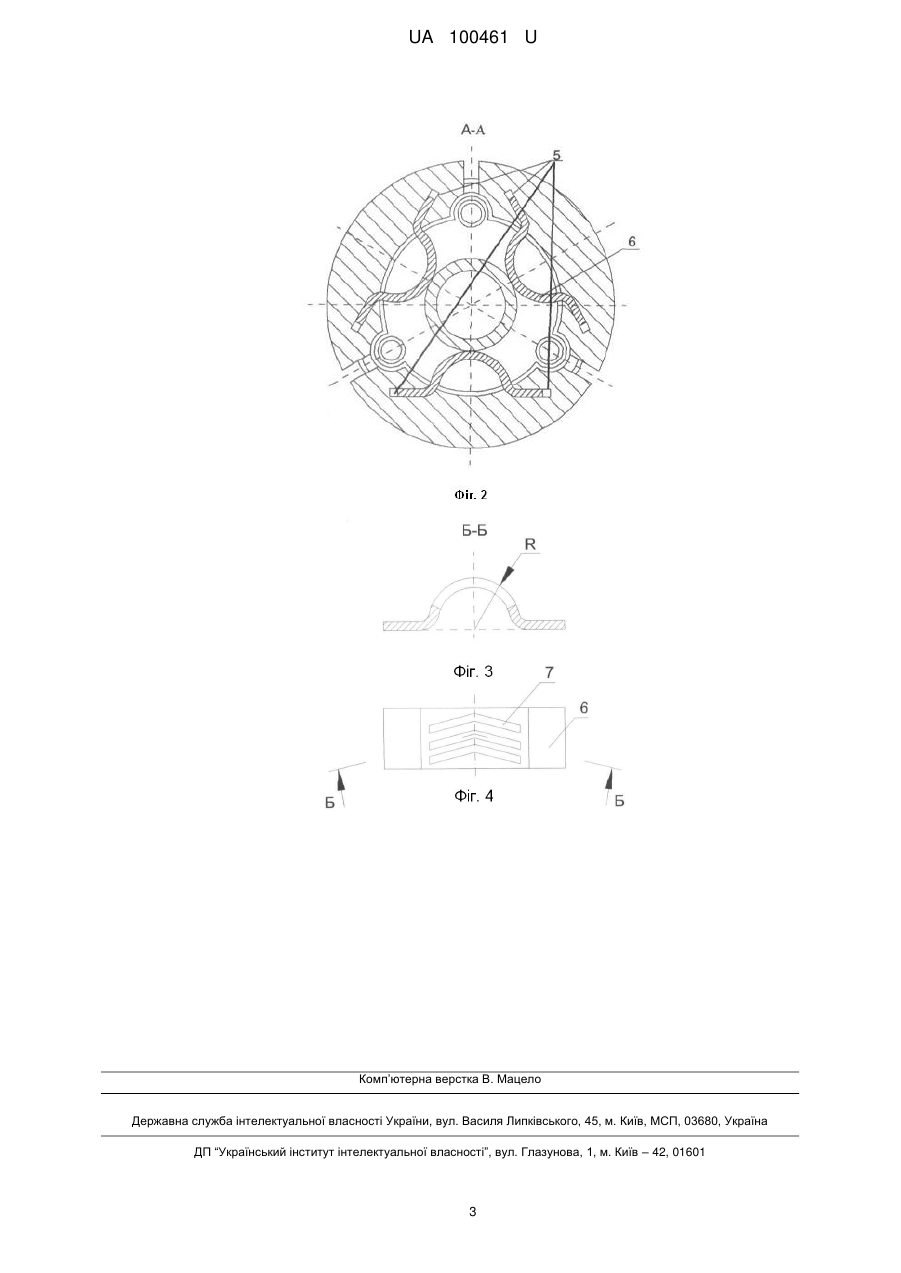

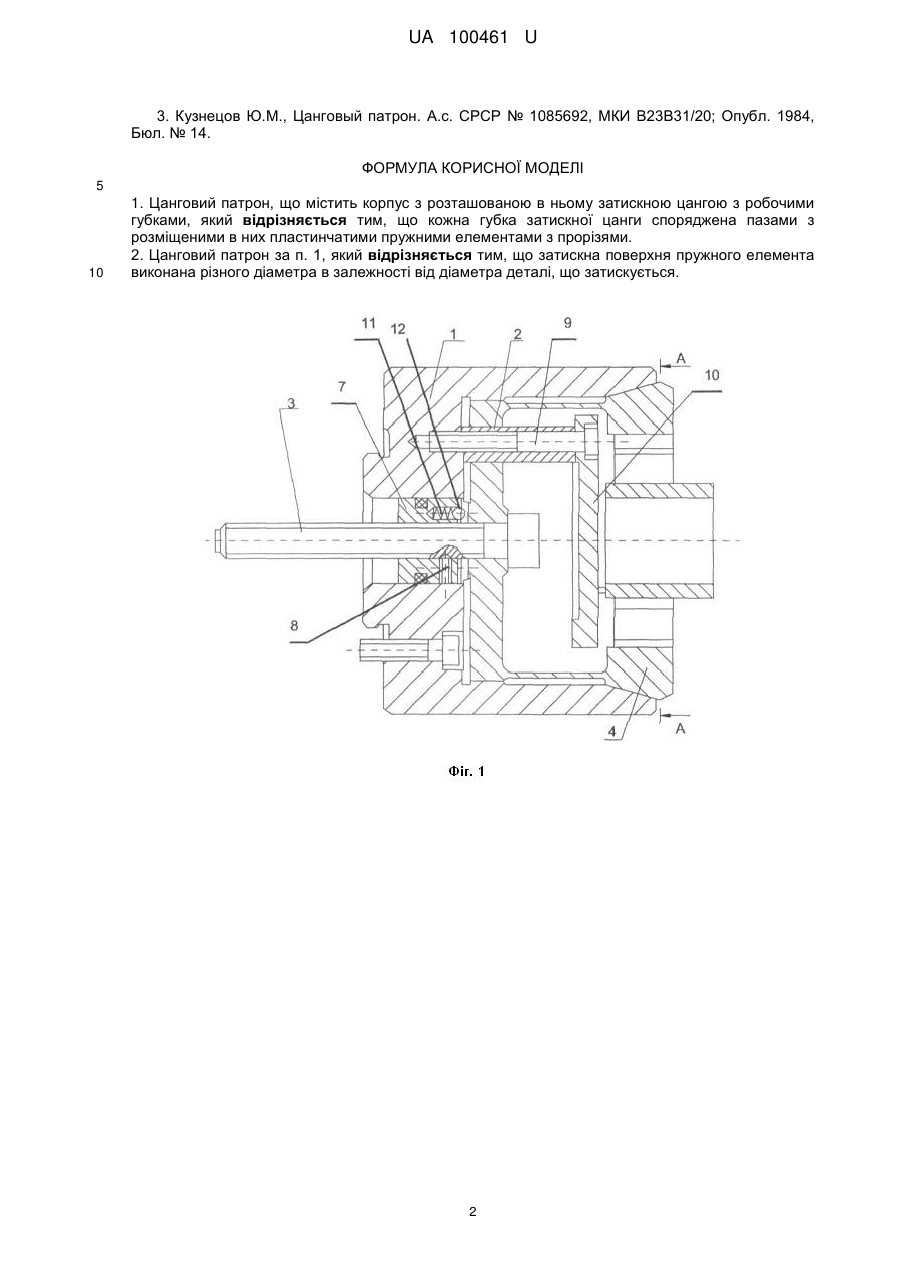

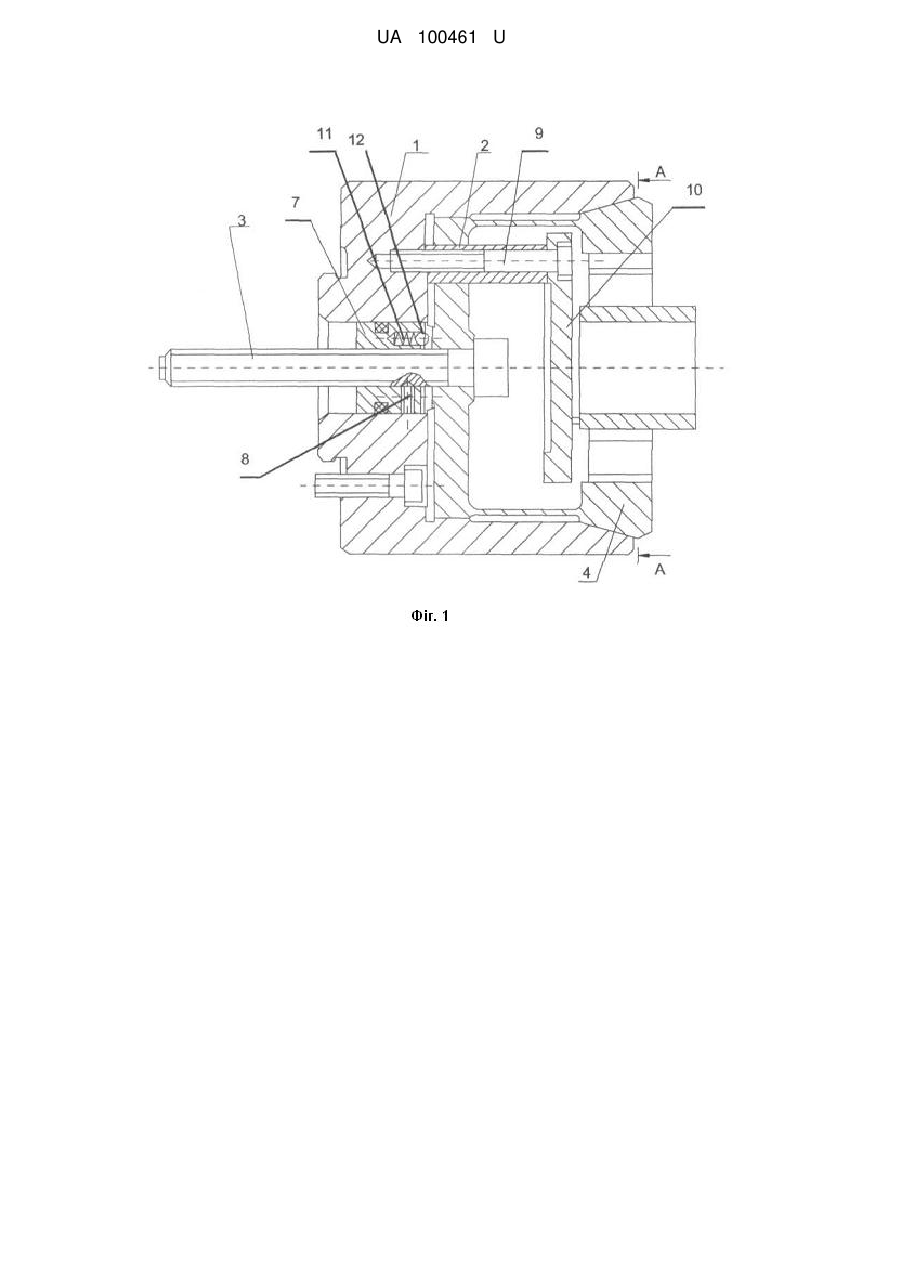

Реферат: Цанговий патрон містить корпус з розташованою в ньому затискною цангою з робочими губками. Кожна губка затискної цанги споряджена пазами з розміщеними в них пластинчатими пружними елементами з прорізями. UA 100461 U (54) ЦАНГОВИЙ ПАТРОН UA 100461 U UA 100461 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі металообробки і може бути використана при затиску циліндричних штучних заготовок, в т.ч. тонкостінних, на токарних верстатах. Відомий токарний цанговий патрон подібного призначення (А.С. СРСР № 1207642) [1], який складається з корпусу, затискної цанги, сепаратора з розміщеними в його прорізях затискними елементами, які виконані в вигляді гофрованої тонкостінної втулки. Недолік вказаного цангового механізм затиску прутка полягає в тому, що сепаратор встановлений з можливістю осьового переміщення, а це знижує довговічність пристрою. Відомий цанговий патрон подібного призначення (А.С. СРСР № 1266672) [2], який складається з корпусу, затискної цанги, в якій на торці виконані кільцеві прорізі, що заповнені еластичним матеріалом, який розміщено в еластичній оболонці. Недолік вказаного цангового патрона - недовговічність оболонки, яка заповнена еластичним матеріалом, при затиску деталей по необробленій поверхні. Як найближчий аналог прийнято цанговий патрон (А.С. СРСР № 1085692) [3], який складається з корпуса, розміщеної в корпусі затискної цанги та затискного елемента у вигляді ексцентрика, який і затискує пруток або іншу заготовку. Недолік вказаного цангового патрона - нетехнологічність конструкції патрону і значні зусилля на робочій поверхні ексцентрика, що призводить до швидкого зношення його робочої поверхні, особливо при затиску деталей по необробленій поверхні. Поставлена задача вирішується тим, що в цанговому патроні, що містить корпус з розташованою в ньому затискною цангою з робочими губками, кожна губка затискної цанги споряджена пазами з розміщеними в них пластинчатими пружними елементами, а затискна поверхня пружного елементу виконується різного діаметра в залежності від діаметра деталі, що затискується. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд цангового патрона в поздовжньому перерізі в затиснутому стані; на фіг. 2 - переріз А-А на фіг.1, на фіг. 3 - переріз Б-Б пружного пластинчатого елементу на фіг. 4, на фіг. 4 - пружний елемент з прорізями (заготовка не показана). Цанговий патрон (фіг. 1, 2) складається із корпуса 1, всередині якого розміщена затискна цанга 4 з хвостовою частиною, з'єднана з приводом верстата (не показаний) за допомогою тягового гвинта 3. Гвинт тяговий 3 закріплений за допомогою втулки 7 зі стопорним гвинтом 8. В корпусі 1 за допомогою втулки 2, закріпленої гвинтами 9 (їх може бути три), встановлений упор 10. Кожна губка затискної цанги 4 споряджена осьовими пазами 5 (фіг. 2) з розміщеними в них пластинчатими пружними елементами 6 з фігурними прорізями 7 на робочій поверхні (фіг. 4). Пружні елементами 6 мають робочу циліндричну поверхню виконану по радіусу R, який визначається в залежності діаметра закріпленої заготовки. Цанговий патрон може споряджатись кількома комплектами пружних затискних елементів 6, які фіксуються в осьових пазах 5 за допомогою сил тертя ковзання. Від прокручування тяговий гвинт забезпечується підпружиненим фіксатором у вигляді циліндричної пружини 11 та взаємодіючої з нею кульки 12, яка взаємодіє з V - подібними радіальними пазами на бобишці цанги, яка розміщена на неробочому торці останньої. Цанговий патрон працює наступним чином. У вихідному положенні під дією приводу верстата гвинт 3 знаходиться у правому положенні, при цьому цанга 2 знаходиться також в крайньому правому положенні. Після встановлення заготовки на упор 11 тяговий гвинт 3 переміщується вліво, переміщує за собою вліво затискну цангу, губки якої при цьому переміщуються радіально. Губки цанги а значить і пружний затискний елемент затискують заготовку, при цьому заготовка підтискається до упора 11. При установці заготовки максимального діаметра, пружний затискний елемент 6 буде деформуватися, центруючи своєю зовнішньою циліндричною поверхнею заготовку. Технічний результат полягає в підвищенні технологічності конструкції цангового патрон та забезпеченні більш широкого діапазону закріплюваних заготовок за рахунок наявності в проміжному затискному елементі зовнішньої і внутрішньої поверхонь, по яких проходить його центрування при затиску заготовок з максимальним і мінімальним діаметрами, та прорізей на його торцях, що проходять через вісь. Джерела інформації: 1. Кузнецов Ю.М., Каганов В.С, Торба В.В. Механізм затиску прутка. /Ах. СРСР № 1207642, МКВ В23В31/20; Опубл. 1986, Бюл. № 4. 2. Ткачик Н.Г., Ткачик І.Н., Медвидь М.В.Ю. Стецив Р.Я. /Цанга. Ах. СРСР № 1266672, МКВ В23В31/20; Опубл. 1988, Бюл. № 40. 1 UA 100461 U 3. Кузнецов Ю.М., Цанговый патрон. А.с. СРСР № 1085692, МКИ В23В31/20; Опубл. 1984, Бюл. № 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Цанговий патрон, що містить корпус з розташованою в ньому затискною цангою з робочими губками, який відрізняється тим, що кожна губка затискної цанги споряджена пазами з розміщеними в них пластинчатими пружними елементами з прорізями. 2. Цанговий патрон за п. 1, який відрізняється тим, що затискна поверхня пружного елемента виконана різного діаметра в залежності від діаметра деталі, що затискується. 2 UA 100461 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
