Цанговий патрон

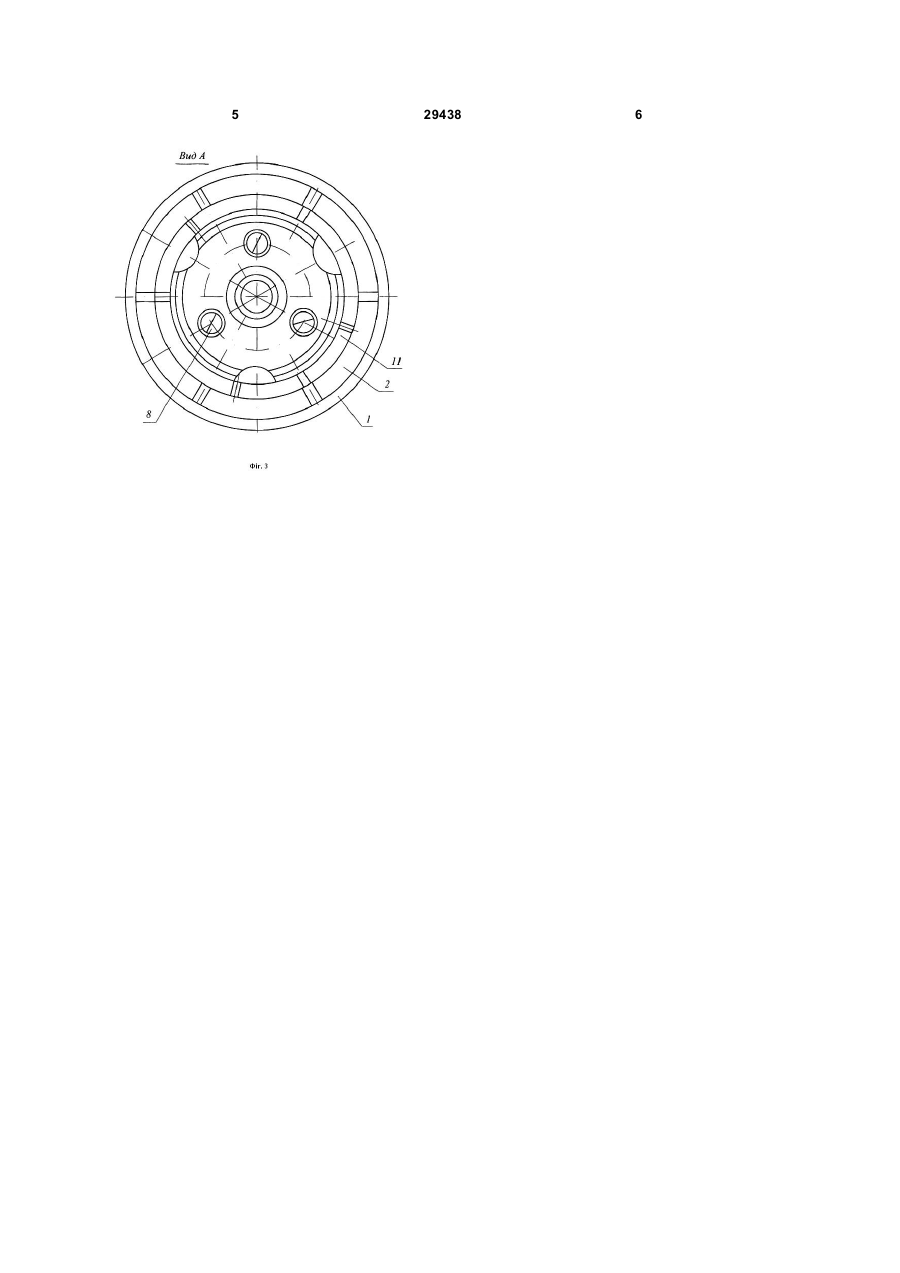

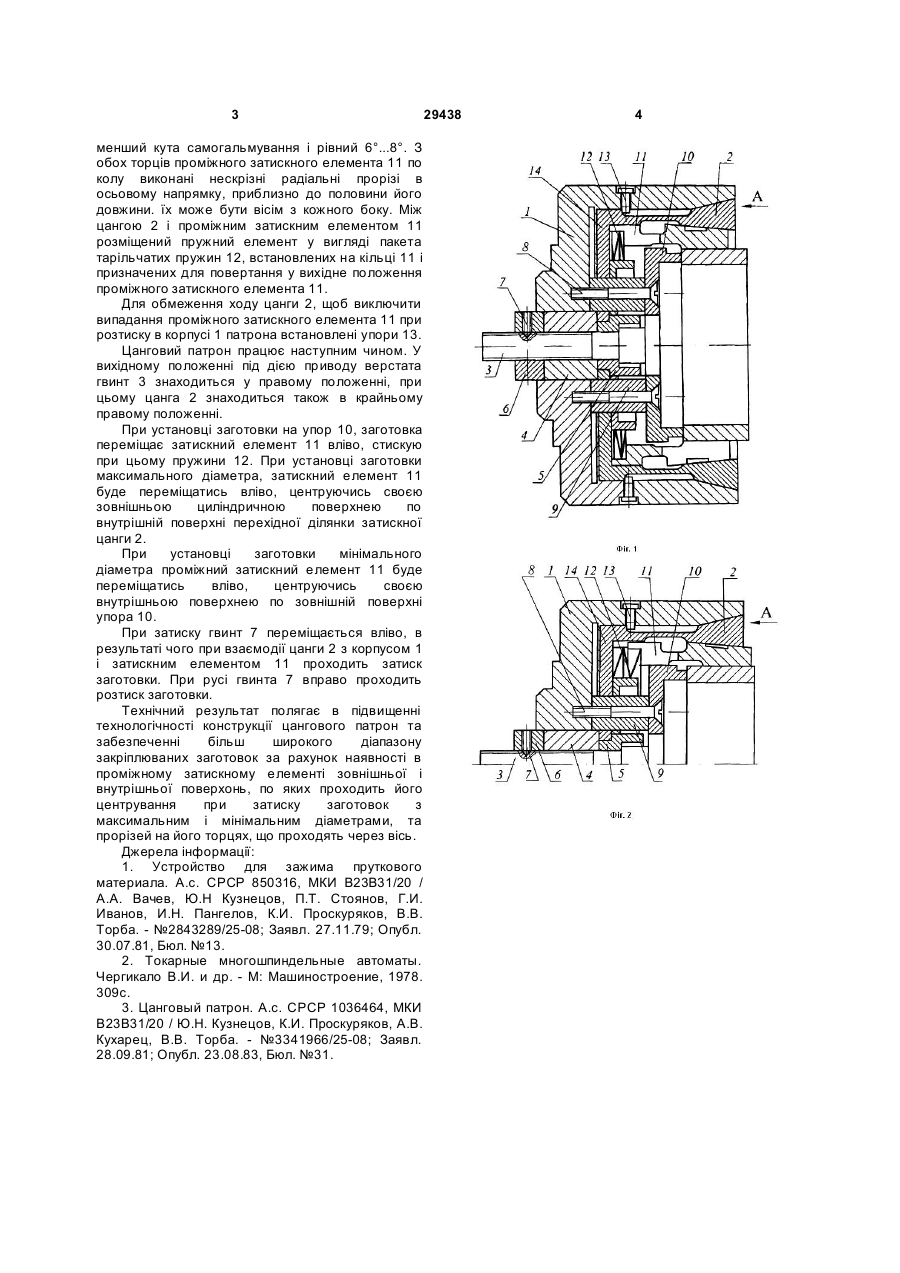

Цанговий патрон, що містить корпус з упором, проміжний затискний елемент, розташований між упором і затискною цангою та встановлений з можливістю контакту з внутрішньою конічною поверхнею затискної цанги, а між затискною цангою і проміжним елементом розміщено пружний елемент, який відрізняється тим, що в проміжному затискному елементі на його обох торцях виконані наскрізні радіальні прорізі. (19) (21) u200710917 (22) 02.10.2007 (24) 10.01.2008 (72) КУЗНЄЦОВ ЮРІЙ МИКОЛАЙОВИЧ, UA, ЛИТВИН ОЛЕКСАНДР ВАЛЕР'ЯНОВИЧ, UA, КУШИК ВАЛЕРІЙ ГРИГОРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA (56) 3 менший кута самогальмування і рівний 6°...8°. З обох торців проміжного затискного елемента 11 по колу виконані нескрізні радіальні прорізі в осьовому напрямку, приблизно до половини його довжини. їх може бути вісім з кожного боку. Між цангою 2 і проміжним затискним елементом 11 розміщений пружний елемент у вигляді пакета тарільчатих пружин 12, встановлених на кільці 11 і призначених для повертання у вихідне положення проміжного затискного елемента 11. Для обмеження ходу цанги 2, щоб виключити випадання проміжного затискного елемента 11 при розтиску в корпусі 1 патрона встановлені упори 13. Цанговий патрон працює наступним чином. У вихідному положенні під дією приводу верстата гвинт 3 знаходиться у правому положенні, при цьому цанга 2 знаходиться також в крайньому правому положенні. При установці заготовки на упор 10, заготовка переміщає затискний елемент 11 вліво, стискую при цьому пружини 12. При установці заготовки максимального діаметра, затискний елемент 11 буде переміщатись вліво, центруючись своєю зовнішньою циліндричною поверхнею по внутрішній поверхні перехідної ділянки затискної цанги 2. При установці заготовки мінімального діаметра проміжний затискний елемент 11 буде переміщатись вліво, центруючись своєю внутрішньою поверхнею по зовнішній поверхні упора 10. При затиску гвинт 7 переміщається вліво, в результаті чого при взаємодії цанги 2 з корпусом 1 і затискним елементом 11 проходить затиск заготовки. При русі гвинта 7 вправо проходить розтиск заготовки. Технічний результат полягає в підвищенні технологічності конструкції цангового патрон та забезпеченні більш широкого діапазону закріплюваних заготовок за рахунок наявності в проміжному затискному елементі зовнішньої і внутрішньої поверхонь, по яких проходить його центрування при затиску заготовок з максимальним і мінімальним діаметрами, та прорізей на його торцях, що проходять через вісь. Джерела інформації: 1. Устройство для зажима пруткового материала. А.с. СРСР 850316, МКИ В23В31/20 / А.А. Вачев, Ю.Н Кузнецов, П.Т. Стоянов, Г.И. Иванов, И.Н. Пангелов, К.И. Проскуряков, В.В. Торба. - №2843289/25-08; Заявл. 27.11.79; Опубл. 30.07.81, Бюл. №13. 2. Токарные многошпиндельные автоматы. Чергикало В.И. и др. - М: Машиностроение, 1978. 309с. 3. Цанговый патрон. А.с. СРСР 1036464, МКИ В23В31/20 / Ю.Н. Кузнецов, К.И. Проскуряков, А.В. Кухарец, В.В. Торба. - №3341966/25-08; Заявл. 28.09.81; Опубл. 23.08.83, Бюл. №31. 29438 4 5 29438 6
