Спосіб улаштування полегшеного збірно-монолітного перекриття

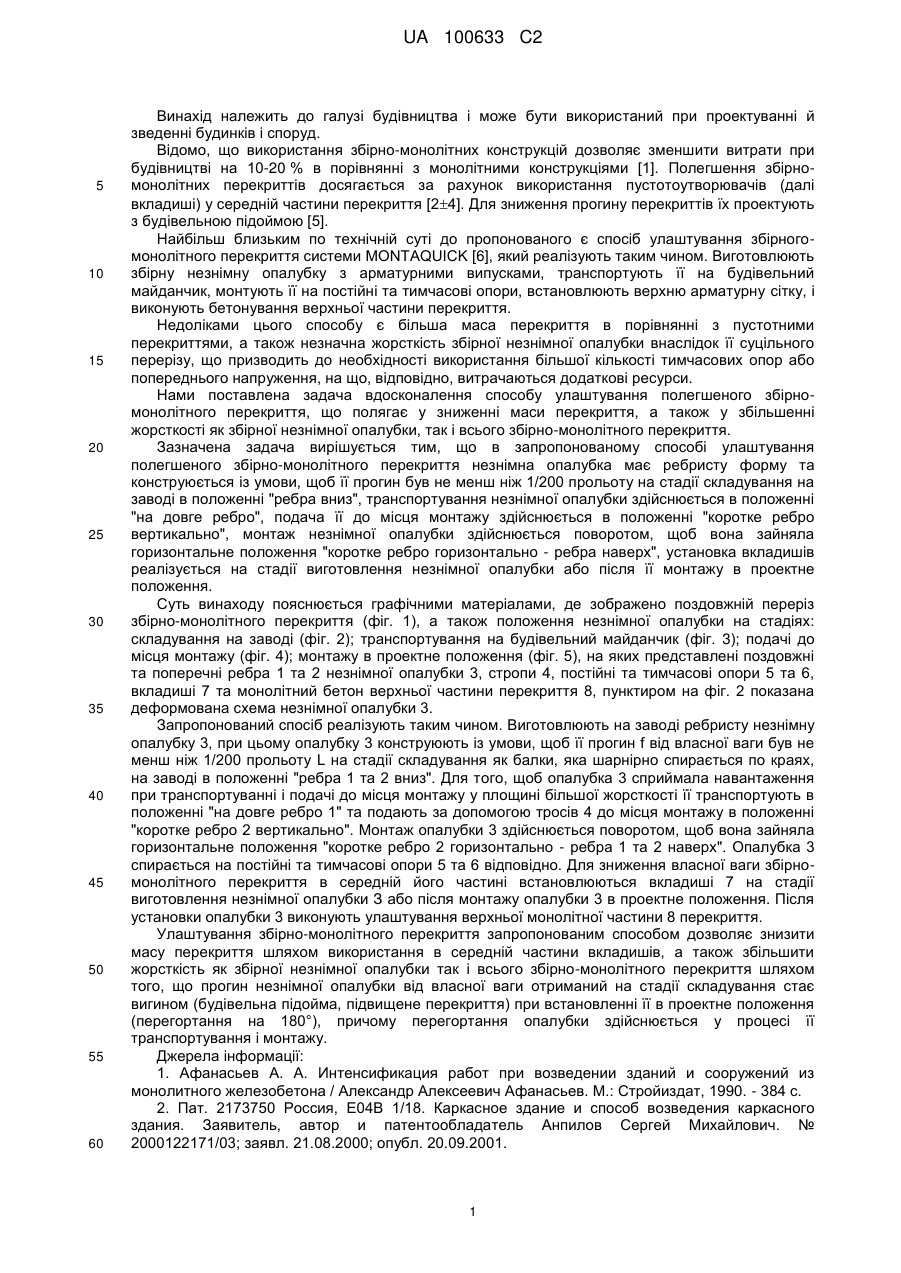

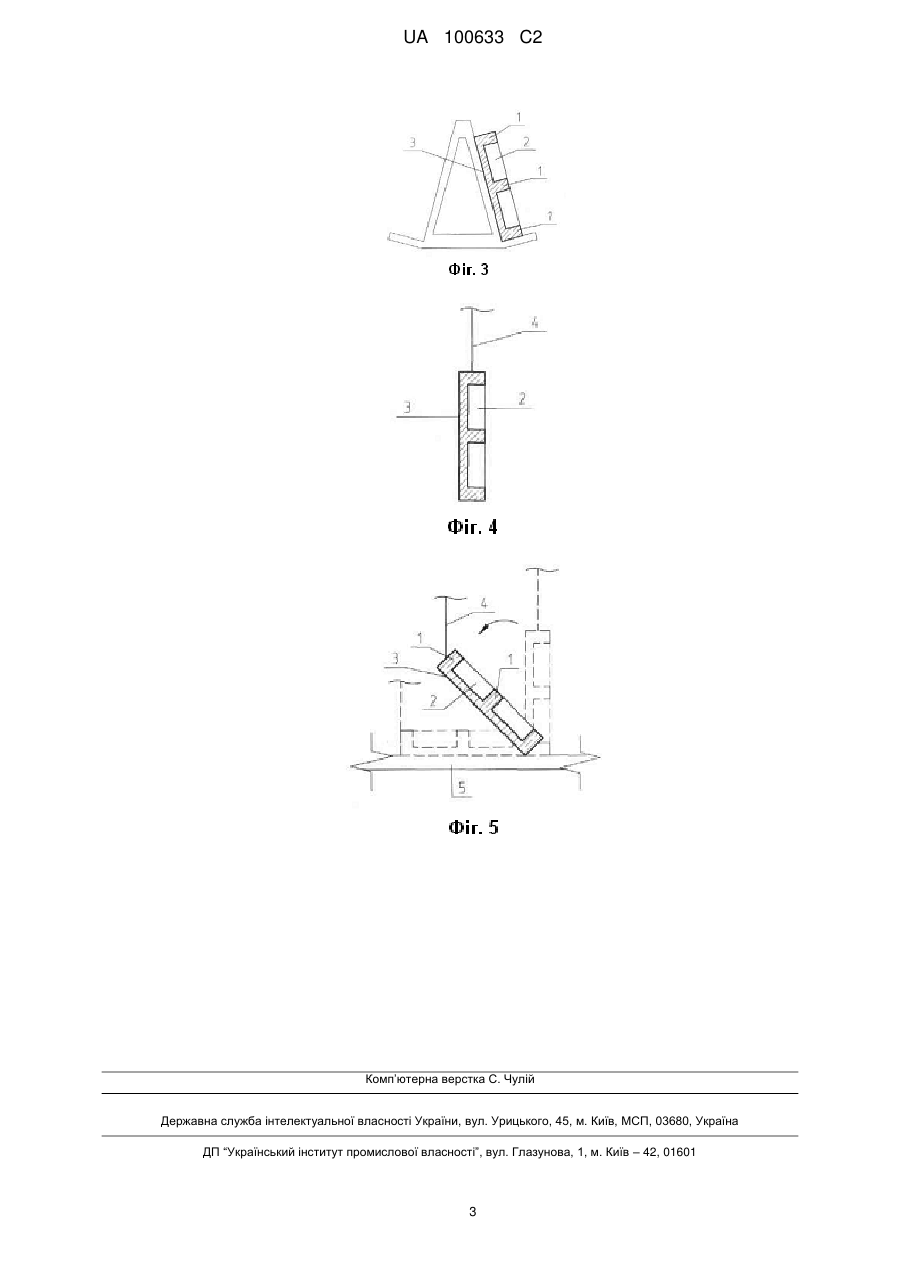

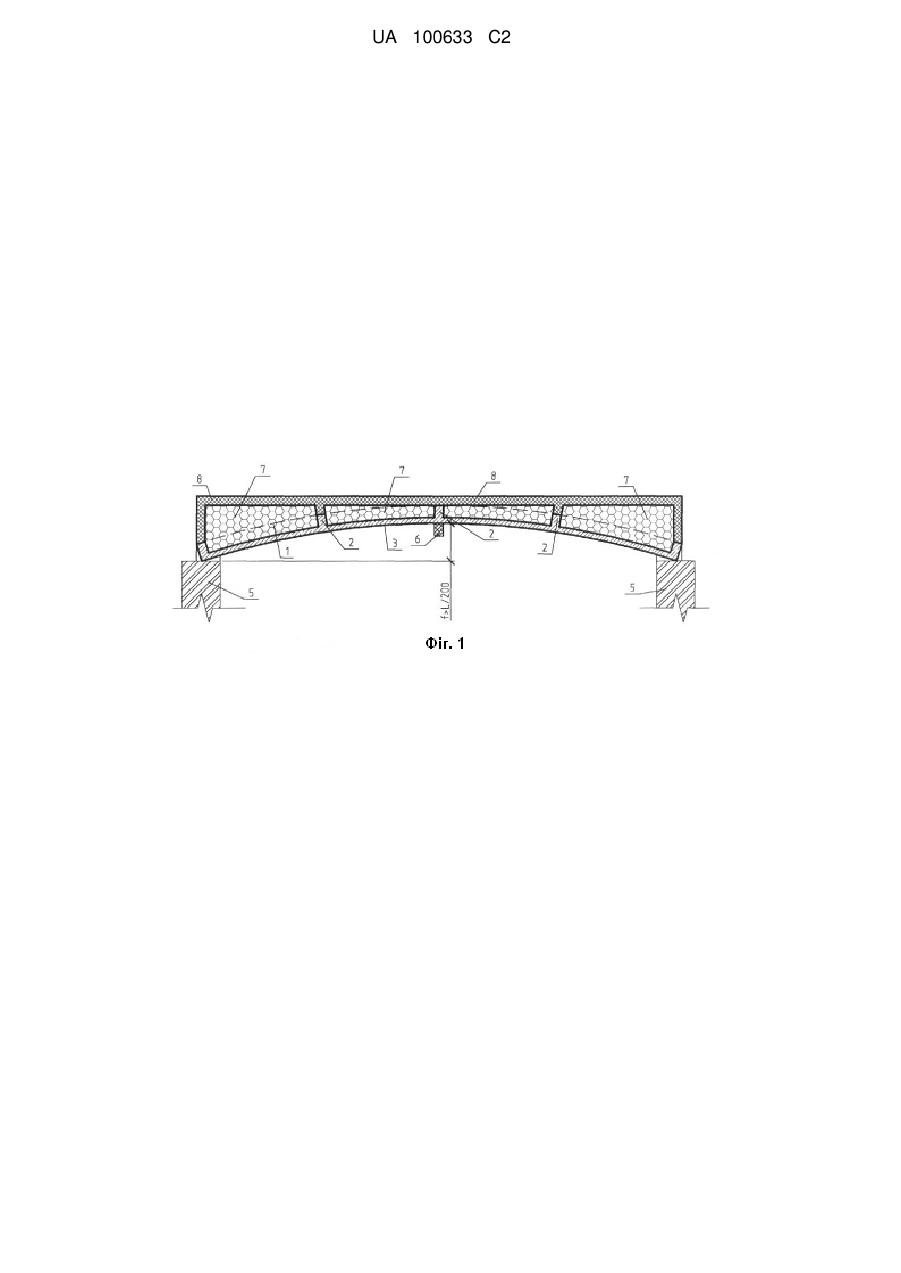

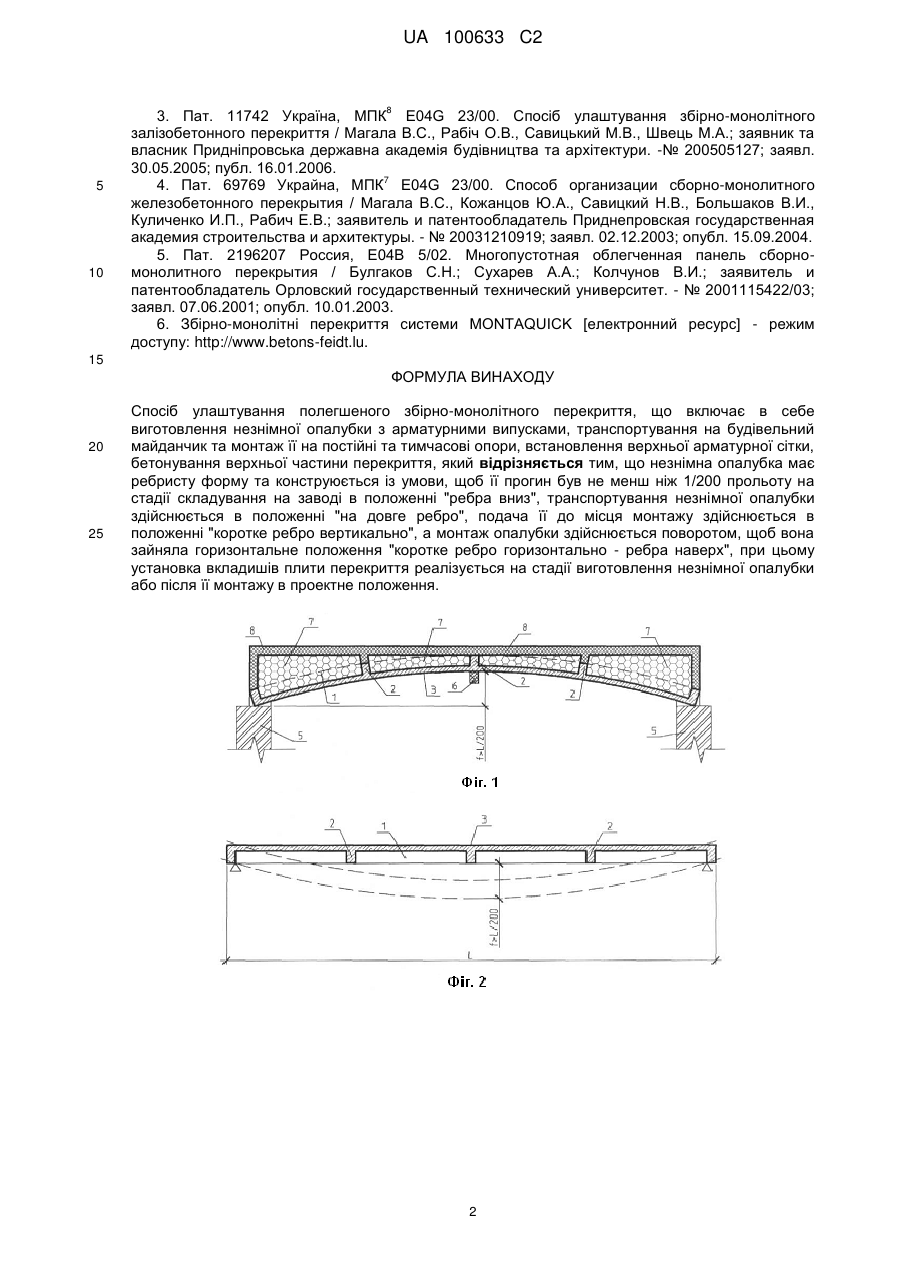

Реферат: Винахід належить до галузі будівництва і може бути використаний при проектуванні й зведенні будинків і споруд. Вдосконалення способу улаштування полегшеного збірно-монолітного перекриття полягає у зниженні маси перекриття, а також у збільшенні жорсткості як збірної незнімної опалубки, так і всього збірно-монолітного перекриття. В запропонованому способі улаштування полегшеного збірно-монолітного перекриття незнімна опалубка має ребристу форму та конструюється із умови, щоб її прогин був не менш ніж 1/200 прольоту на стадії складування на заводі в положенні "ребра вниз", транспортування незнімної опалубки здійснюється в положенні "на довге ребро", подача її до місця монтажу здійснюється в положенні "коротке ребро вертикально", монтаж незнімної опалубки здійснюється поворотом, щоб вона зайняла горизонтальне положення "коротке ребро горизонтально - ребра наверх", установка вкладишів реалізується на стадії виготовлення незнімної опалубки або після її монтажу в проектне положення. UA 100633 C2 (12) UA 100633 C2 UA 100633 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва і може бути використаний при проектуванні й зведенні будинків і споруд. Відомо, що використання збірно-монолітних конструкцій дозволяє зменшити витрати при будівництві на 10-20 % в порівнянні з монолітними конструкціями [1]. Полегшення збірномонолітних перекриттів досягається за рахунок використання пустотоутворювачів (далі вкладиші) у середній частини перекриття [24]. Для зниження прогину перекриттів їх проектують з будівельною підоймою [5]. Найбільш близьким по технічній суті до пропонованого є спосіб улаштування збірногомонолітного перекриття системи MONTAQUICK [6], який реалізують таким чином. Виготовлюють збірну незнімну опалубку з арматурними випусками, транспортують її на будівельний майданчик, монтують її на постійні та тимчасові опори, встановлюють верхню арматурну сітку, і виконують бетонування верхньої частини перекриття. Недоліками цього способу є більша маса перекриття в порівнянні з пустотними перекриттями, а також незначна жорсткість збірної незнімної опалубки внаслідок її суцільного перерізу, що призводить до необхідності використання більшої кількості тимчасових опор або попереднього напруження, на що, відповідно, витрачаються додаткові ресурси. Нами поставлена задача вдосконалення способу улаштування полегшеного збірномонолітного перекриття, що полягає у зниженні маси перекриття, а також у збільшенні жорсткості як збірної незнімної опалубки, так і всього збірно-монолітного перекриття. Зазначена задача вирішується тим, що в запропонованому способі улаштування полегшеного збірно-монолітного перекриття незнімна опалубка має ребристу форму та конструюється із умови, щоб її прогин був не менш ніж 1/200 прольоту на стадії складування на заводі в положенні "ребра вниз", транспортування незнімної опалубки здійснюється в положенні "на довге ребро", подача її до місця монтажу здійснюється в положенні "коротке ребро вертикально", монтаж незнімної опалубки здійснюється поворотом, щоб вона зайняла горизонтальне положення "коротке ребро горизонтально - ребра наверх", установка вкладишів реалізується на стадії виготовлення незнімної опалубки або після її монтажу в проектне положення. Суть винаходу пояснюється графічними матеріалами, де зображено поздовжній переріз збірно-монолітного перекриття (фіг. 1), а також положення незнімної опалубки на стадіях: складування на заводі (фіг. 2); транспортування на будівельний майданчик (фіг. 3); подачі до місця монтажу (фіг. 4); монтажу в проектне положення (фіг. 5), на яких представлені поздовжні та поперечні ребра 1 та 2 незнімної опалубки 3, стропи 4, постійні та тимчасові опори 5 та 6, вкладиші 7 та монолітний бетон верхньої частини перекриття 8, пунктиром на фіг. 2 показана деформована схема незнімної опалубки 3. Запропонований спосіб реалізують таким чином. Виготовлюють на заводі ребристу незнімну опалубку 3, при цьому опалубку 3 конструюють із умови, щоб її прогин f від власної ваги був не менш ніж 1/200 прольоту L на стадії складування як балки, яка шарнірно спирається по краях, на заводі в положенні "ребра 1 та 2 вниз". Для того, щоб опалубка 3 сприймала навантаження при транспортуванні і подачі до місця монтажу у площині більшої жорсткості її транспортують в положенні "на довге ребро 1" та подають за допомогою тросів 4 до місця монтажу в положенні "коротке ребро 2 вертикально". Монтаж опалубки 3 здійснюється поворотом, щоб вона зайняла горизонтальне положення "коротке ребро 2 горизонтально - ребра 1 та 2 наверх". Опалубка 3 спирається на постійні та тимчасові опори 5 та 6 відповідно. Для зниження власної ваги збірномонолітного перекриття в середній його частині встановлюються вкладиші 7 на стадії виготовлення незнімної опалубки З або після монтажу опалубки 3 в проектне положення. Після установки опалубки 3 виконують улаштування верхньої монолітної частини 8 перекриття. Улаштування збірно-монолітного перекриття запропонованим способом дозволяє знизити масу перекриття шляхом використання в середній частини вкладишів, а також збільшити жорсткість як збірної незнімної опалубки так і всього збірно-монолітного перекриття шляхом того, що прогин незнімної опалубки від власної ваги отриманий на стадії складування стає вигином (будівельна підойма, підвищене перекриття) при встановленні її в проектне положення (перегортання на 180°), причому перегортання опалубки здійснюється у процесі її транспортування і монтажу. Джерела інформації: 1. Афанасьев А. А. Интенсификация работ при возведении зданий и сооружений из монолитного железобетона / Александр Алексеевич Афанасьев. М.: Стройиздат, 1990. - 384 с. 2. Пат. 2173750 Россия, Е04В 1/18. Каркасное здание и способ возведения каркасного здания. Заявитель, автор и патентообладатель Анпилов Сергей Михайлович. № 2000122171/03; заявл. 21.08.2000; опубл. 20.09.2001. 1 UA 100633 C2 8 5 10 3. Пат. 11742 Україна, МПК Е04G 23/00. Спосіб улаштування збірно-монолітного залізобетонного перекриття / Магала В.С., Рабіч О.В., Савицький М.В., Швець М.А.; заявник та власник Придніпровська державна академія будівництва та архітектури. -№ 200505127; заявл. 30.05.2005; публ. 16.01.2006. 7 4. Пат. 69769 Украйна, МПК Е04G 23/00. Способ организации сборно-монолитного железобетонного перекрытия / Магала В.С., Кожанцов Ю.А., Савицкий Н.В., Большаков В.И., Куличенко И.П., Рабич Е.В.; заявитель и патентообладатель Приднепровская государственная академия строительства и архитектуры. - № 20031210919; заявл. 02.12.2003; опубл. 15.09.2004. 5. Пат. 2196207 Россия, Е04В 5/02. Многопустотная облегченная панель сборномонолитного перекрытия / Булгаков С.Н.; Сухарев А.А.; Колчунов В.И.; заявитель и патентообладатель Орловский государственный технический университет. - № 2001115422/03; заявл. 07.06.2001; опубл. 10.01.2003. 6. Збірно-монолітні перекриття системи MONTAQUICK [електронний ресурс] - режим доступу: http://www.betons-feidt.lu. 15 ФОРМУЛА ВИНАХОДУ 20 25 Спосіб улаштування полегшеного збірно-монолітного перекриття, що включає в себе виготовлення незнімної опалубки з арматурними випусками, транспортування на будівельний майданчик та монтаж її на постійні та тимчасові опори, встановлення верхньої арматурної сітки, бетонування верхньої частини перекриття, який відрізняється тим, що незнімна опалубка має ребристу форму та конструюється із умови, щоб її прогин був не менш ніж 1/200 прольоту на стадії складування на заводі в положенні "ребра вниз", транспортування незнімної опалубки здійснюється в положенні "на довге ребро", подача її до місця монтажу здійснюється в положенні "коротке ребро вертикально", а монтаж опалубки здійснюється поворотом, щоб вона зайняла горизонтальне положення "коротке ребро горизонтально - ребра наверх", при цьому установка вкладишів плити перекриття реалізується на стадії виготовлення незнімної опалубки або після її монтажу в проектне положення. 2 UA 100633 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
