Електричний транспонований провід

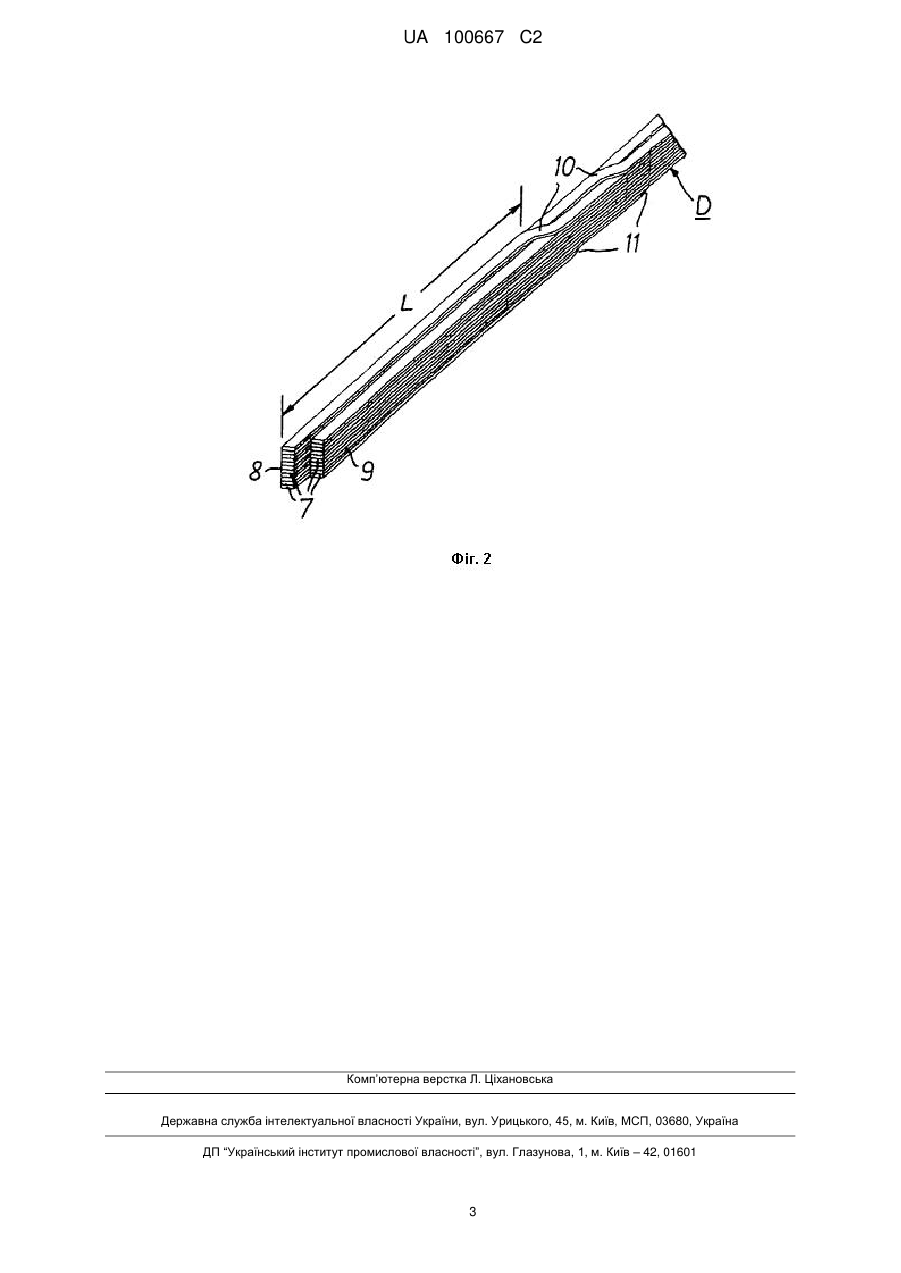

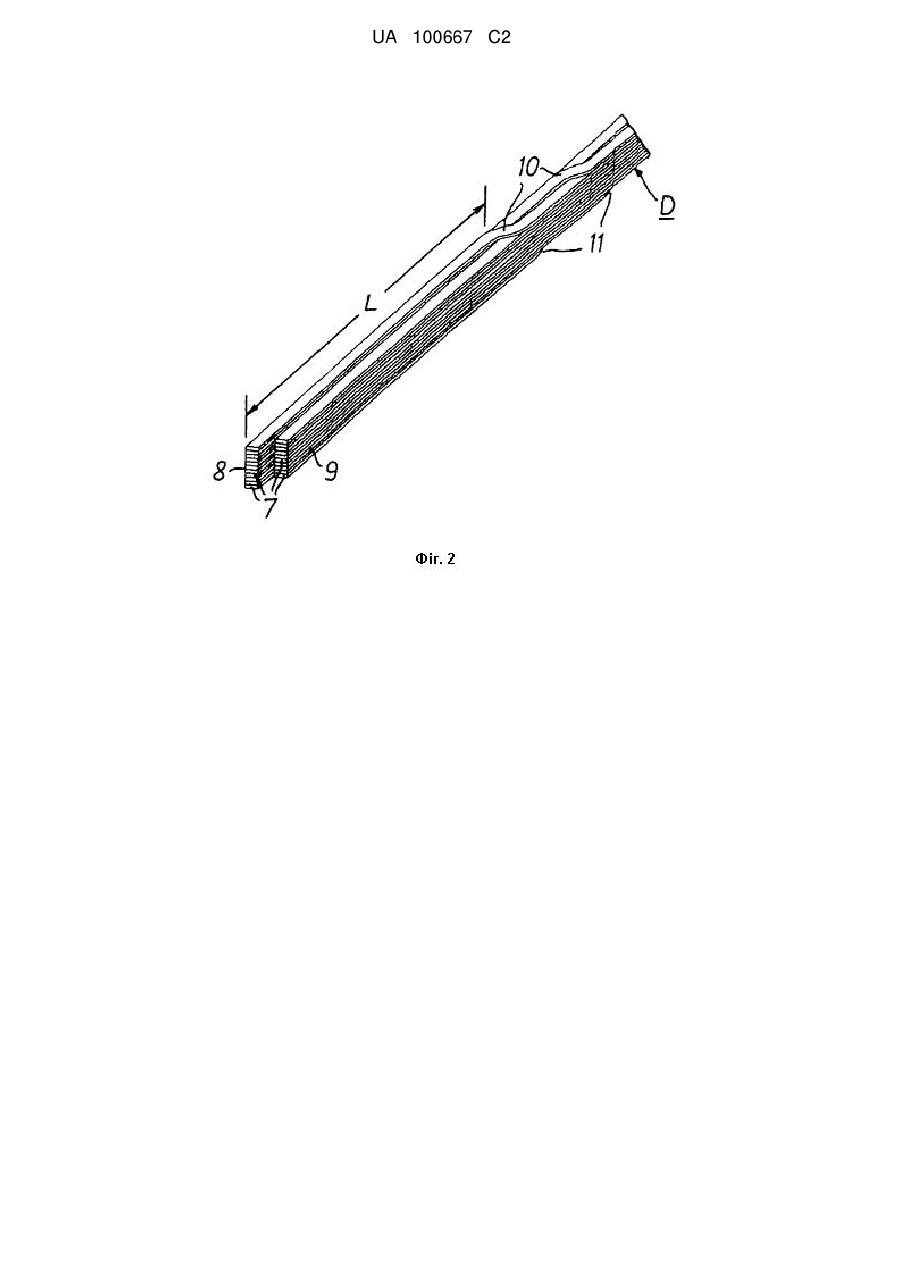

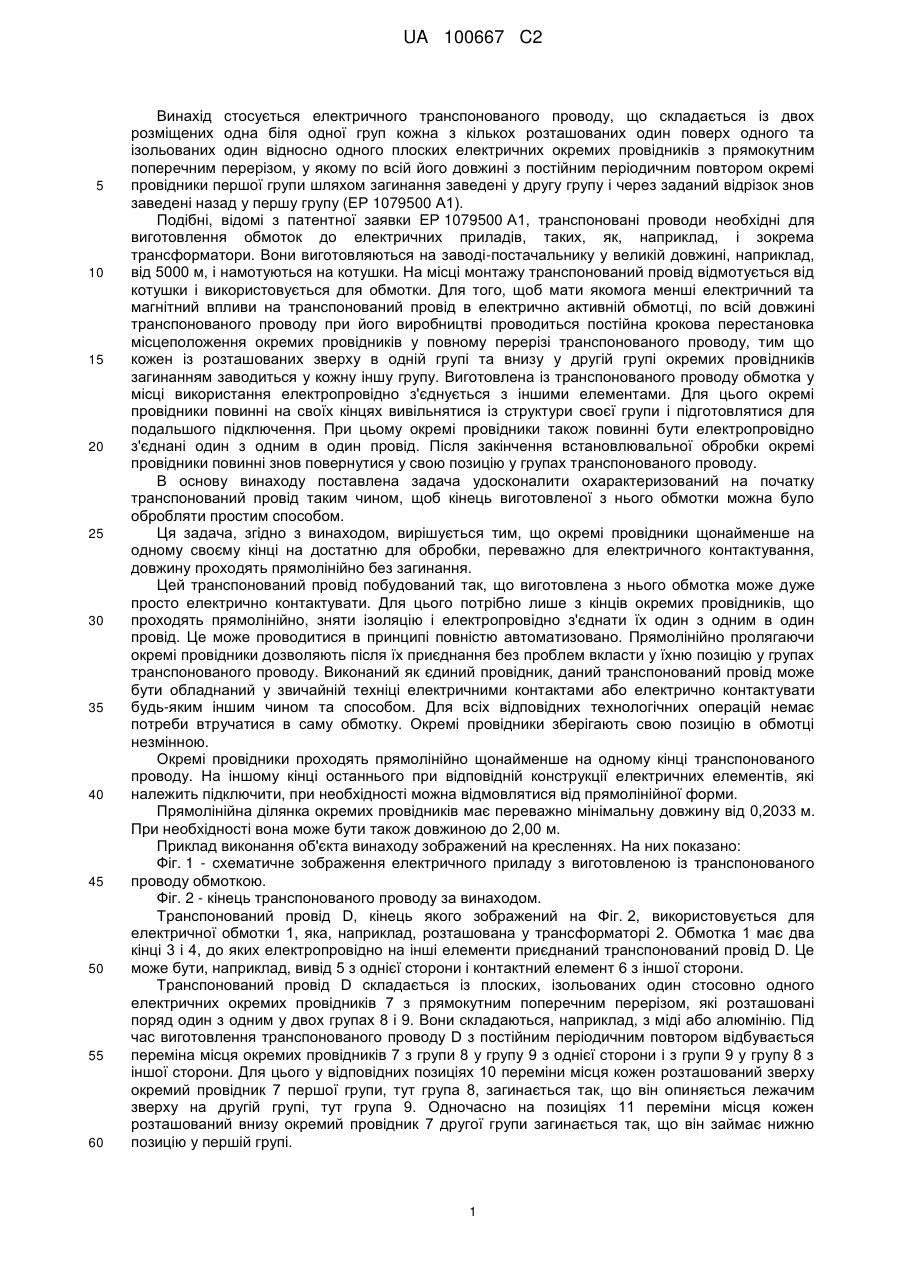

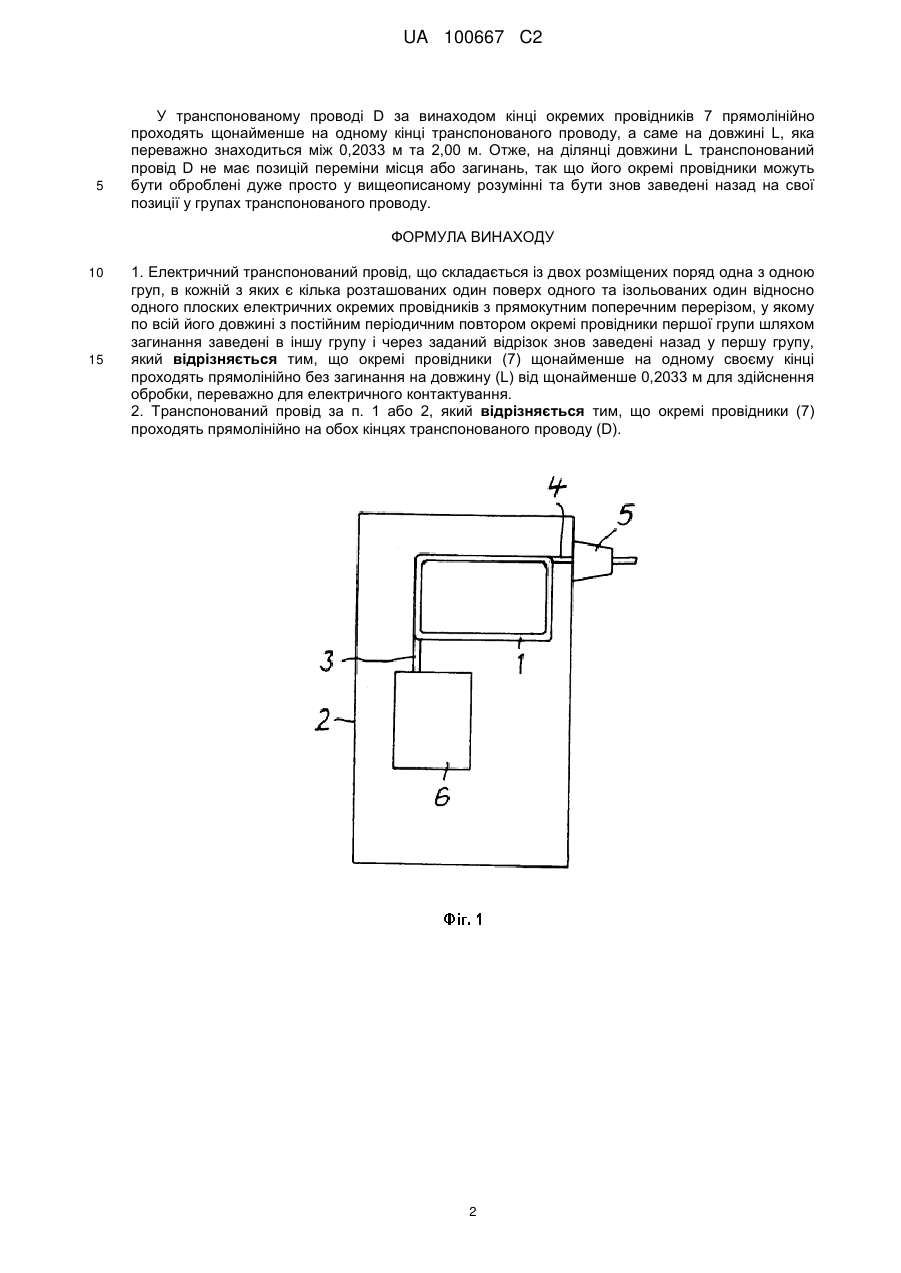

Реферат: Пропонується електричний транспонований провід, який складається із двох розміщених поряд одна з одною груп (8, 9) кожна з кількох розташованих один поверх одного та ізольованих один відносно одного плоских електричних окремих провідників (7) з прямокутним поперечним перерізом. По всій довжині транспонованого проводу з постійним періодичним повтором окремі провідники першої групи шляхом загинання заводяться в іншу групу і через заданий відрізок знов заводяться назад у першу групу. Для спрощеної обробки окремі провідники (7) щонайменше на одному своєму кінці проходять прямолінійно без загинання на довжину (L) від щонайменше 0,2033 м для здійснення обробки, переважно для електричного контактування. UA 100667 C2 (12) UA 100667 C2 UA 100667 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується електричного транспонованого проводу, що складається із двох розміщених одна біля одної груп кожна з кількох розташованих один поверх одного та ізольованих один відносно одного плоских електричних окремих провідників з прямокутним поперечним перерізом, у якому по всій його довжині з постійним періодичним повтором окремі провідники першої групи шляхом загинання заведені у другу групу і через заданий відрізок знов заведені назад у першу групу (ЕР 1079500 А1). Подібні, відомі з патентної заявки ЕР 1079500 А1, транспоновані проводи необхідні для виготовлення обмоток до електричних приладів, таких, як, наприклад, і зокрема трансформатори. Вони виготовляються на заводі-постачальнику у великій довжині, наприклад, від 5000 м, і намотуються на котушки. На місці монтажу транспонований провід відмотується від котушки і використовується для обмотки. Для того, щоб мати якомога менші електричний та магнітний впливи на транспонований провід в електрично активній обмотці, по всій довжині транспонованого проводу при його виробництві проводиться постійна крокова перестановка місцеположення окремих провідників у повному перерізі транспонованого проводу, тим що кожен із розташованих зверху в одній групі та внизу у другій групі окремих провідників загинанням заводиться у кожну іншу групу. Виготовлена із транспонованого проводу обмотка у місці використання електропровідно з'єднується з іншими елементами. Для цього окремі провідники повинні на своїх кінцях вивільнятися із структури своєї групи і підготовлятися для подальшого підключення. При цьому окремі провідники також повинні бути електропровідно з'єднані один з одним в один провід. Після закінчення встановлювальної обробки окремі провідники повинні знов повернутися у свою позицію у групах транспонованого проводу. В основу винаходу поставлена задача удосконалити охарактеризований на початку транспонований провід таким чином, щоб кінець виготовленої з нього обмотки можна було обробляти простим способом. Ця задача, згідно з винаходом, вирішується тим, що окремі провідники щонайменше на одному своєму кінці на достатню для обробки, переважно для електричного контактування, довжину проходять прямолінійно без загинання. Цей транспонований провід побудований так, що виготовлена з нього обмотка може дуже просто електрично контактувати. Для цього потрібно лише з кінців окремих провідників, що проходять прямолінійно, зняти ізоляцію і електропровідно з'єднати їх один з одним в один провід. Це може проводитися в принципі повністю автоматизовано. Прямолінійно пролягаючи окремі провідники дозволяють після їх приєднання без проблем вкласти у їхню позицію у групах транспонованого проводу. Виконаний як єдиний провідник, даний транспонований провід може бути обладнаний у звичайній техніці електричними контактами або електрично контактувати будь-яким іншим чином та способом. Для всіх відповідних технологічних операцій немає потреби втручатися в саму обмотку. Окремі провідники зберігають свою позицію в обмотці незмінною. Окремі провідники проходять прямолінійно щонайменше на одному кінці транспонованого проводу. На іншому кінці останнього при відповідній конструкції електричних елементів, які належить підключити, при необхідності можна відмовлятися від прямолінійної форми. Прямолінійна ділянка окремих провідників має переважно мінімальну довжину від 0,2033 м. При необхідності вона може бути також довжиною до 2,00 м. Приклад виконання об'єкта винаходу зображений на кресленнях. На них показано: Фіг. 1 - схематичне зображення електричного приладу з виготовленою із транспонованого проводу обмоткою. Фіг. 2 - кінець транспонованого проводу за винаходом. Транспонований провід D, кінець якого зображений на Фіг. 2, використовується для електричної обмотки 1, яка, наприклад, розташована у трансформаторі 2. Обмотка 1 має два кінці 3 і 4, до яких електропровідно на інші елементи приєднаний транспонований провід D. Це може бути, наприклад, вивід 5 з однієї сторони і контактний елемент 6 з іншої сторони. Транспонований провід D складається із плоских, ізольованих один стосовно одного електричних окремих провідників 7 з прямокутним поперечним перерізом, які розташовані поряд один з одним у двох групах 8 і 9. Вони складаються, наприклад, з міді або алюмінію. Під час виготовлення транспонованого проводу D з постійним періодичним повтором відбувається переміна місця окремих провідників 7 з групи 8 у групу 9 з однієї сторони і з групи 9 у групу 8 з іншої сторони. Для цього у відповідних позиціях 10 переміни місця кожен розташований зверху окремий провідник 7 першої групи, тут група 8, загинається так, що він опиняється лежачим зверху на другій групі, тут група 9. Одночасно на позиціях 11 переміни місця кожен розташований внизу окремий провідник 7 другої групи загинається так, що він займає нижню позицію у першій групі. 1 UA 100667 C2 5 У транспонованому проводі D за винаходом кінці окремих провідників 7 прямолінійно проходять щонайменше на одному кінці транспонованого проводу, а саме на довжині L, яка переважно знаходиться між 0,2033 м та 2,00 м. Отже, на ділянці довжини L транспонований провід D не має позицій переміни місця або загинань, так що його окремі провідники можуть бути оброблені дуже просто у вищеописаному розумінні та бути знов заведені назад на свої позиції у групах транспонованого проводу. ФОРМУЛА ВИНАХОДУ 10 15 1. Електричний транспонований провід, що складається із двох розміщених поряд одна з одною груп, в кожній з яких є кілька розташованих один поверх одного та ізольованих один відносно одного плоских електричних окремих провідників з прямокутним поперечним перерізом, у якому по всій його довжині з постійним періодичним повтором окремі провідники першої групи шляхом загинання заведені в іншу групу і через заданий відрізок знов заведені назад у першу групу, який відрізняється тим, що окремі провідники (7) щонайменше на одному своєму кінці проходять прямолінійно без загинання на довжину (L) від щонайменше 0,2033 м для здійснення обробки, переважно для електричного контактування. 2. Транспонований провід за п. 1 або 2, який відрізняється тим, що окремі провідники (7) проходять прямолінійно на обох кінцях транспонованого проводу (D). 2 UA 100667 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
