Дозатор сипких матеріалів

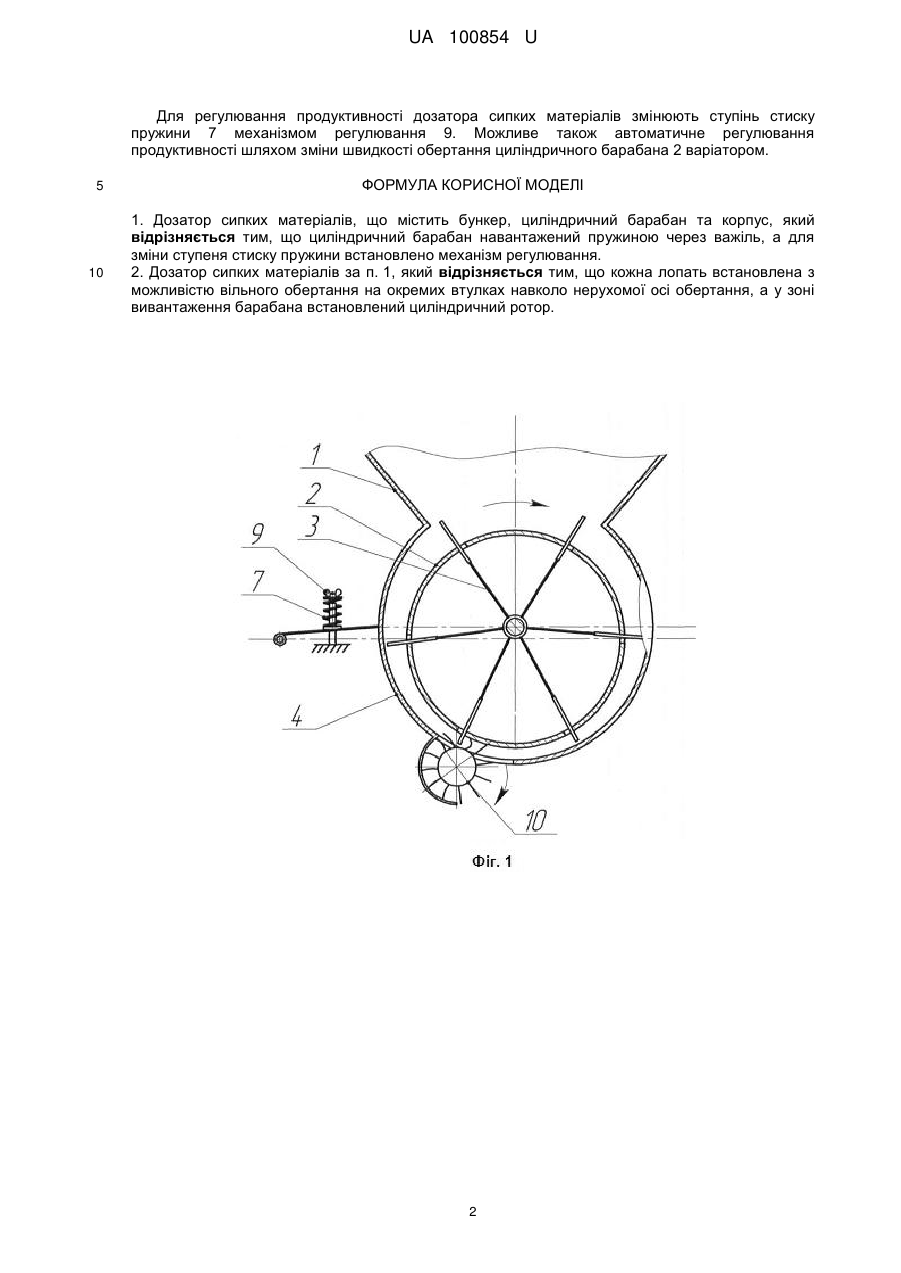

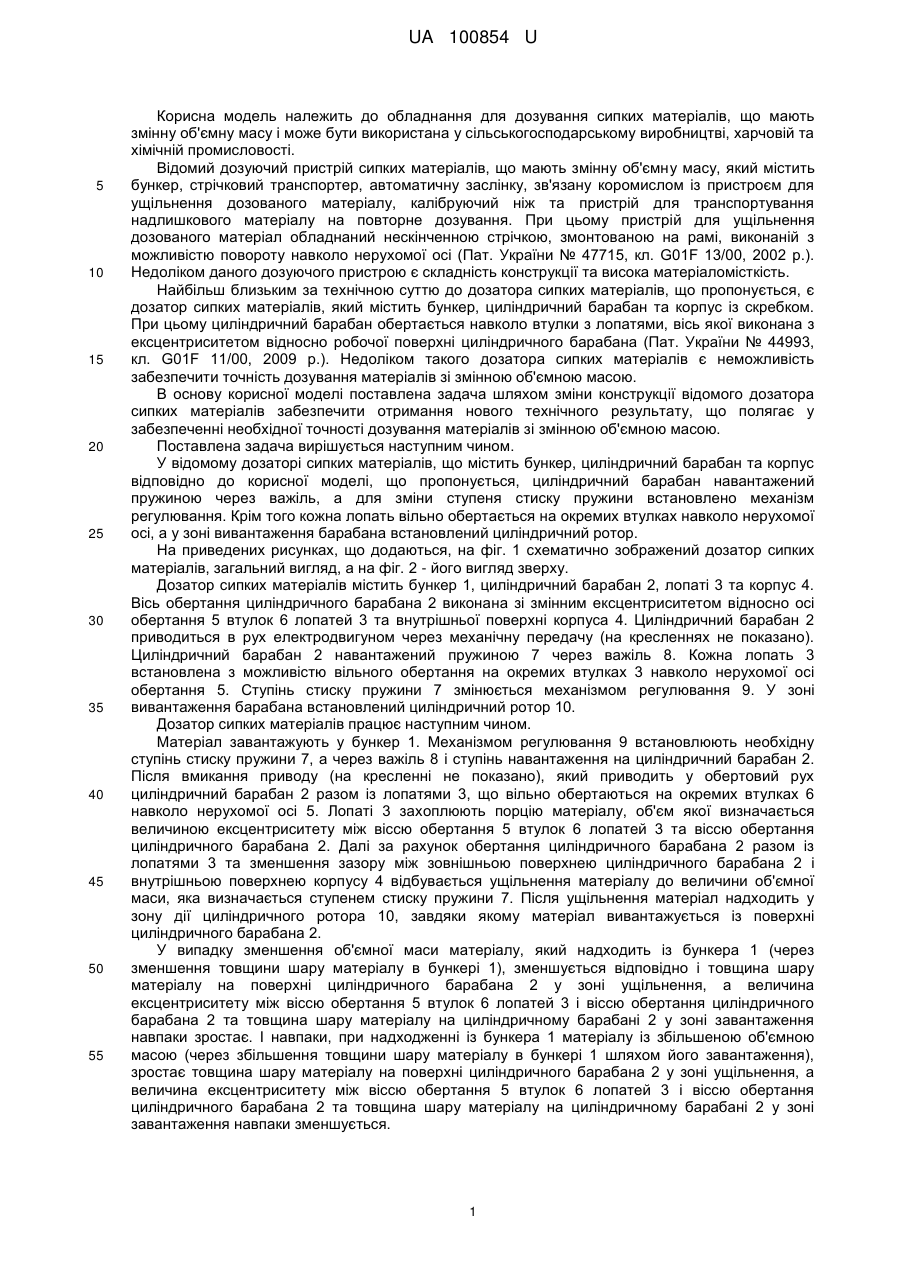

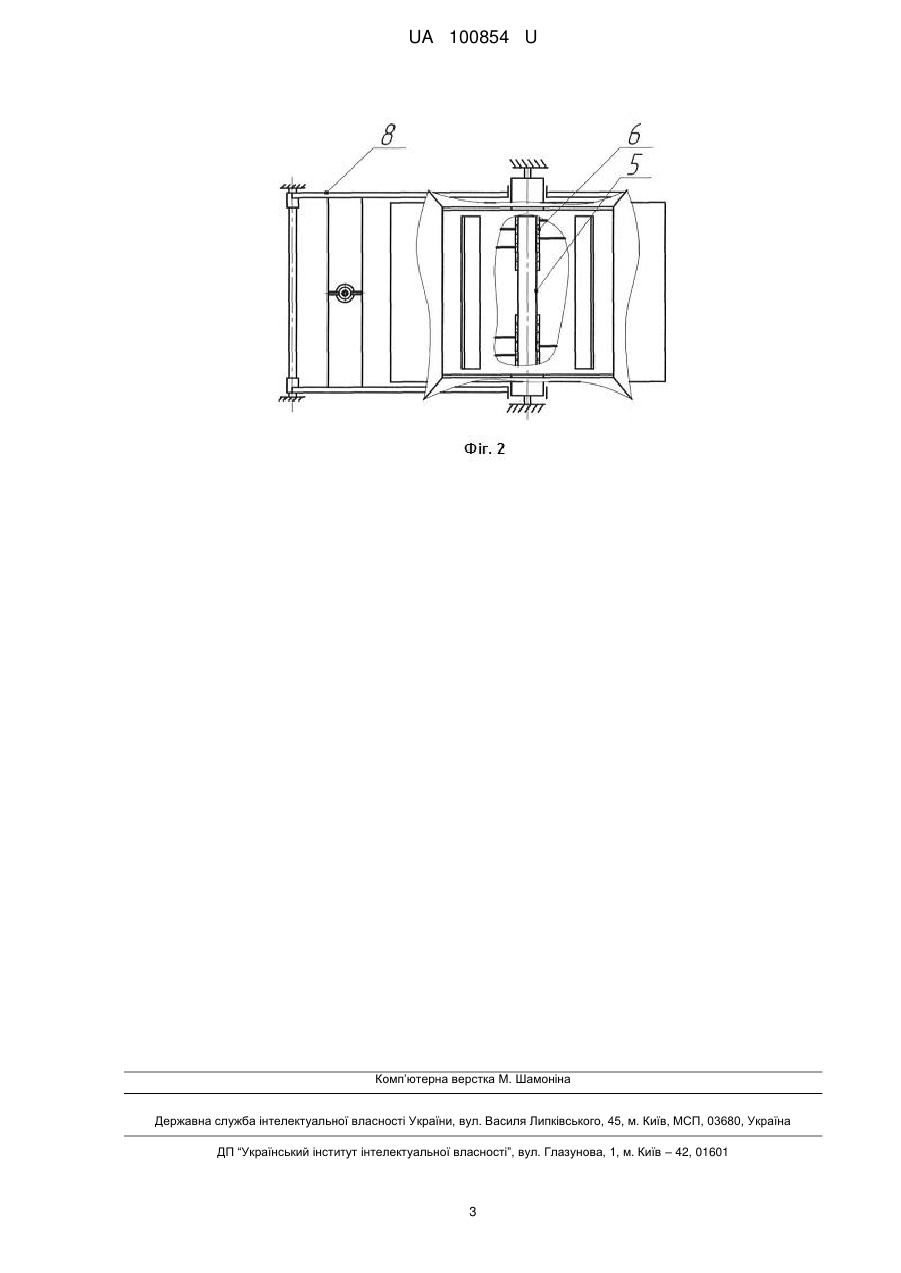

Реферат: Дозатор сипких матеріалів, що містить бункер, циліндричний барабан та корпус. При цьому циліндричний барабан навантажений пружиною через важіль, а для зміни ступеня стиску пружини встановлено механізм регулювання. UA 100854 U (54) ДОЗАТОР СИПКИХ МАТЕРІАЛІВ UA 100854 U UA 100854 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для дозування сипких матеріалів, що мають змінну об'ємну масу і може бути використана у сільськогосподарському виробництві, харчовій та хімічній промисловості. Відомий дозуючий пристрій сипких матеріалів, що мають змінну об'ємну масу, який містить бункер, стрічковий транспортер, автоматичну заслінку, зв'язану коромислом із пристроєм для ущільнення дозованого матеріалу, калібруючий ніж та пристрій для транспортування надлишкового матеріалу на повторне дозування. При цьому пристрій для ущільнення дозованого матеріал обладнаний нескінченною стрічкою, змонтованою на рамі, виконаній з можливістю повороту навколо нерухомої осі (Пат. України № 47715, кл. G01F 13/00, 2002 p.). Недоліком даного дозуючого пристрою є складність конструкції та висока матеріаломісткість. Найбільш близьким за технічною суттю до дозатора сипких матеріалів, що пропонується, є дозатор сипких матеріалів, який містить бункер, циліндричний барабан та корпус із скребком. При цьому циліндричний барабан обертається навколо втулки з лопатями, вісь якої виконана з ексцентриситетом відносно робочої поверхні циліндричного барабана (Пат. України № 44993, кл. G01F 11/00, 2009 p.). Недоліком такого дозатора сипких матеріалів є неможливість забезпечити точність дозування матеріалів зі змінною об'ємною масою. В основу корисної моделі поставлена задача шляхом зміни конструкції відомого дозатора сипких матеріалів забезпечити отримання нового технічного результату, що полягає у забезпеченні необхідної точності дозування матеріалів зі змінною об'ємною масою. Поставлена задача вирішується наступним чином. У відомому дозаторі сипких матеріалів, що містить бункер, циліндричний барабан та корпус відповідно до корисної моделі, що пропонується, циліндричний барабан навантажений пружиною через важіль, а для зміни ступеня стиску пружини встановлено механізм регулювання. Крім того кожна лопать вільно обертається на окремих втулках навколо нерухомої осі, а у зоні вивантаження барабана встановлений циліндричний ротор. На приведених рисунках, що додаються, на фіг. 1 схематично зображений дозатор сипких матеріалів, загальний вигляд, а на фіг. 2 - його вигляд зверху. Дозатор сипких матеріалів містить бункер 1, циліндричний барабан 2, лопаті 3 та корпус 4. Вісь обертання циліндричного барабана 2 виконана зі змінним ексцентриситетом відносно осі обертання 5 втулок 6 лопатей 3 та внутрішньої поверхні корпуса 4. Циліндричний барабан 2 приводиться в рух електродвигуном через механічну передачу (на кресленнях не показано). Циліндричний барабан 2 навантажений пружиною 7 через важіль 8. Кожна лопать 3 встановлена з можливістю вільного обертання на окремих втулках 3 навколо нерухомої осі обертання 5. Ступінь стиску пружини 7 змінюється механізмом регулювання 9. У зоні вивантаження барабана встановлений циліндричний ротор 10. Дозатор сипких матеріалів працює наступним чином. Матеріал завантажують у бункер 1. Механізмом регулювання 9 встановлюють необхідну ступінь стиску пружини 7, а через важіль 8 і ступінь навантаження на циліндричний барабан 2. Після вмикання приводу (на кресленні не показано), який приводить у обертовий рух циліндричний барабан 2 разом із лопатями 3, що вільно обертаються на окремих втулках 6 навколо нерухомої осі 5. Лопаті 3 захоплюють порцію матеріалу, об'єм якої визначається величиною ексцентриситету між віссю обертання 5 втулок 6 лопатей 3 та віссю обертання циліндричного барабана 2. Далі за рахунок обертання циліндричного барабана 2 разом із лопатями 3 та зменшення зазору між зовнішньою поверхнею циліндричного барабана 2 і внутрішньою поверхнею корпусу 4 відбувається ущільнення матеріалу до величини об'ємної маси, яка визначається ступенем стиску пружини 7. Після ущільнення матеріал надходить у зону дії циліндричного ротора 10, завдяки якому матеріал вивантажується із поверхні циліндричного барабана 2. У випадку зменшення об'ємної маси матеріалу, який надходить із бункера 1 (через зменшення товщини шару матеріалу в бункері 1), зменшується відповідно і товщина шару матеріалу на поверхні циліндричного барабана 2 у зоні ущільнення, а величина ексцентриситету між віссю обертання 5 втулок 6 лопатей 3 і віссю обертання циліндричного барабана 2 та товщина шару матеріалу на циліндричному барабані 2 у зоні завантаження навпаки зростає. І навпаки, при надходженні із бункера 1 матеріалу із збільшеною об'ємною масою (через збільшення товщини шару матеріалу в бункері 1 шляхом його завантаження), зростає товщина шару матеріалу на поверхні циліндричного барабана 2 у зоні ущільнення, а величина ексцентриситету між віссю обертання 5 втулок 6 лопатей 3 і віссю обертання циліндричного барабана 2 та товщина шару матеріалу на циліндричному барабані 2 у зоні завантаження навпаки зменшується. 1 UA 100854 U Для регулювання продуктивності дозатора сипких матеріалів змінюють ступінь стиску пружини 7 механізмом регулювання 9. Можливе також автоматичне регулювання продуктивності шляхом зміни швидкості обертання циліндричного барабана 2 варіатором. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дозатор сипких матеріалів, що містить бункер, циліндричний барабан та корпус, який відрізняється тим, що циліндричний барабан навантажений пружиною через важіль, а для зміни ступеня стиску пружини встановлено механізм регулювання. 2. Дозатор сипких матеріалів за п. 1, який відрізняється тим, що кожна лопать встановлена з можливістю вільного обертання на окремих втулках навколо нерухомої осі обертання, а у зоні вивантаження барабана встановлений циліндричний ротор. 2 UA 100854 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
