Дозатор сипких матеріалів

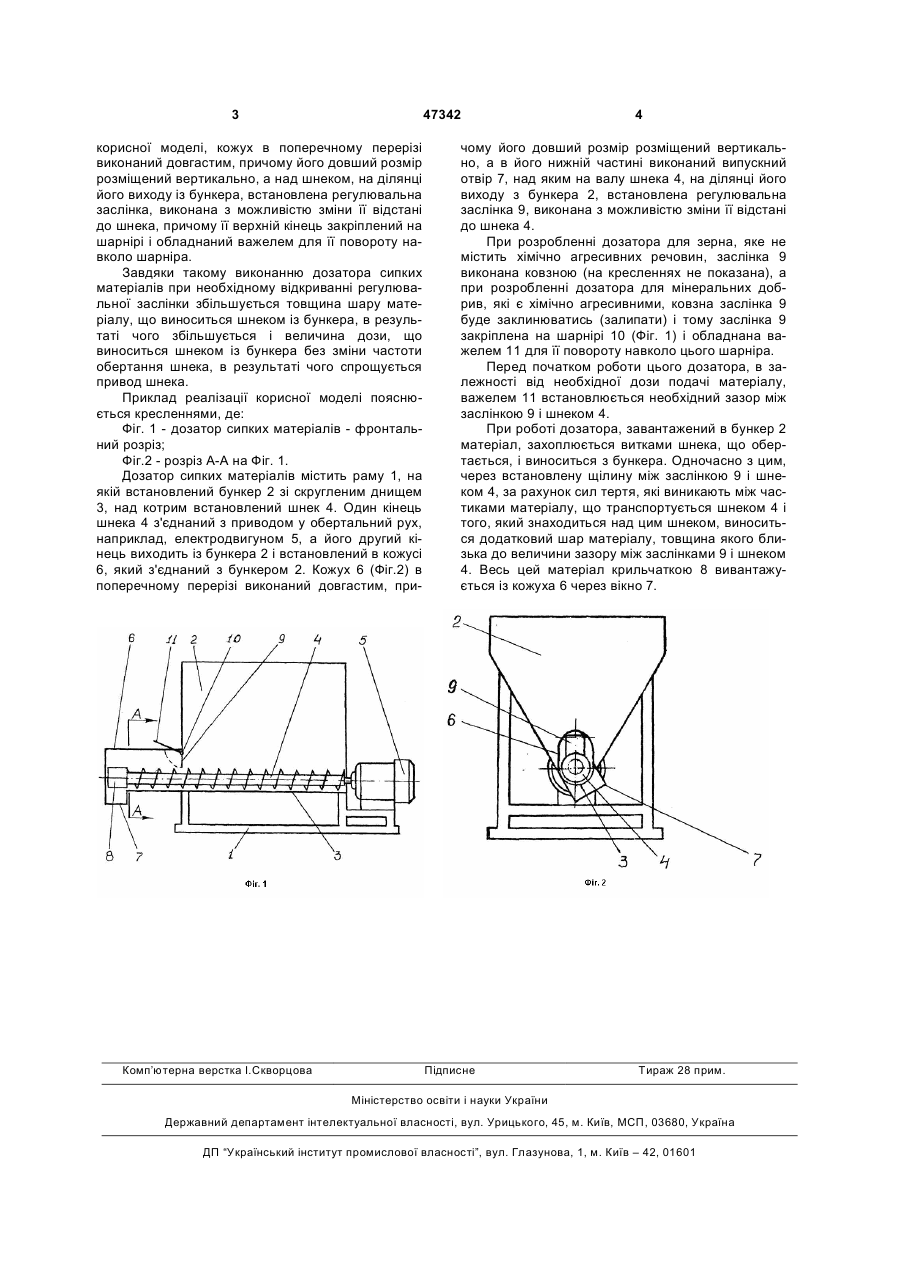

1. Дозатор сипких матеріалів, що містить бункер, над закругленим днищем котрого встановле 3 47342 корисної моделі, кожух в поперечному перерізі виконаний довгастим, причому його довший розмір розміщений вертикально, а над шнеком, на ділянці його виходу із бункера, встановлена регулювальна заслінка, виконана з можливістю зміни її відстані до шнека, причому її верхній кінець закріплений на шарнірі і обладнаний важелем для її повороту навколо шарніра. Завдяки такому виконанню дозатора сипких матеріалів при необхідному відкриванні регулювальної заслінки збільшується товщина шару матеріалу, що виноситься шнеком із бункера, в результаті чого збільшується і величина дози, що виноситься шнеком із бункера без зміни частоти обертання шнека, в результаті чого спрощується привод шнека. Приклад реалізації корисної моделі пояснюється кресленнями, де: Фіг. 1 - дозатор сипких матеріалів - фронтальний розріз; Фіг.2 - розріз А-А на Фіг. 1. Дозатор сипких матеріалів містить раму 1, на якій встановлений бункер 2 зі скругленим днищем 3, над котрим встановлений шнек 4. Один кінець шнека 4 з'єднаний з приводом у обертальний рух, наприклад, електродвигуном 5, а його другий кінець виходить із бункера 2 і встановлений в кожусі 6, який з'єднаний з бункером 2. Кожух 6 (Фіг.2) в поперечному перерізі виконаний довгастим, при Комп’ютерна верстка І.Скворцова 4 чому його довший розмір розміщений вертикально, а в його нижній частині виконаний випускний отвір 7, над яким на валу шнека 4, на ділянці його виходу з бункера 2, встановлена регулювальна заслінка 9, виконана з можливістю зміни її відстані до шнека 4. При розробленні дозатора для зерна, яке не містить хімічно агресивних речовин, заслінка 9 виконана ковзною (на кресленнях не показана), а при розробленні дозатора для мінеральних добрив, які є хімічно агресивними, ковзна заслінка 9 буде заклинюватись (залипати) і тому заслінка 9 закріплена на шарнірі 10 (Фіг. 1) і обладнана важелем 11 для її повороту навколо цього шарніра. Перед початком роботи цього дозатора, в залежності від необхідної дози подачі матеріалу, важелем 11 встановлюється необхідний зазор між заслінкою 9 і шнеком 4. При роботі дозатора, завантажений в бункер 2 матеріал, захоплюється витками шнека, що обертається, і виноситься з бункера. Одночасно з цим, через встановлену щілину між заслінкою 9 і шнеком 4, за рахунок сил тертя, які виникають між частиками матеріалу, що транспортується шнеком 4 і того, який знаходиться над цим шнеком, виноситься додатковий шар матеріалу, товщина якого близька до величини зазору між заслінками 9 і шнеком 4. Весь цей матеріал крильчаткою 8 вивантажується із кожуха 6 через вікно 7. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
