Дозатор твердих сипких і рідких матеріалів

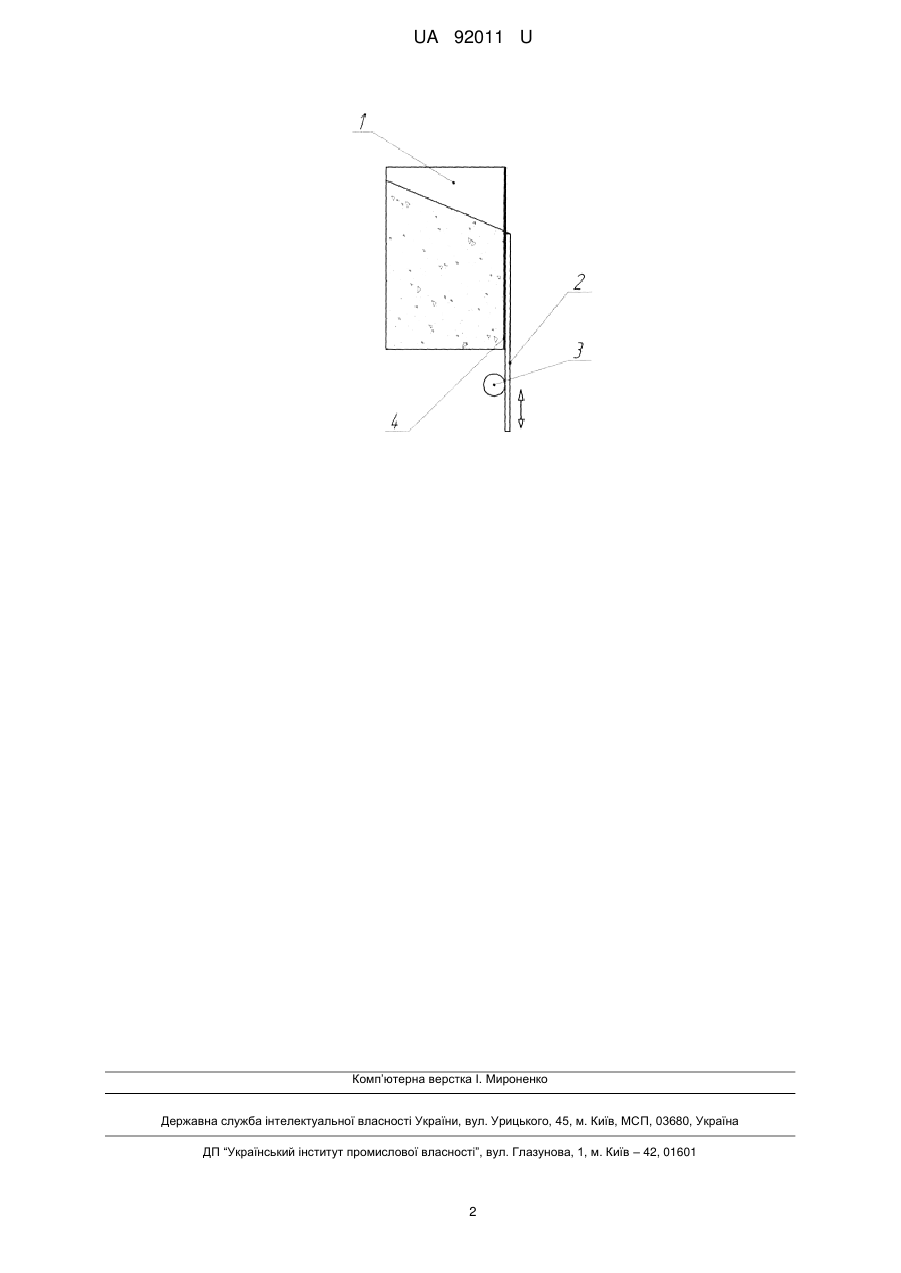

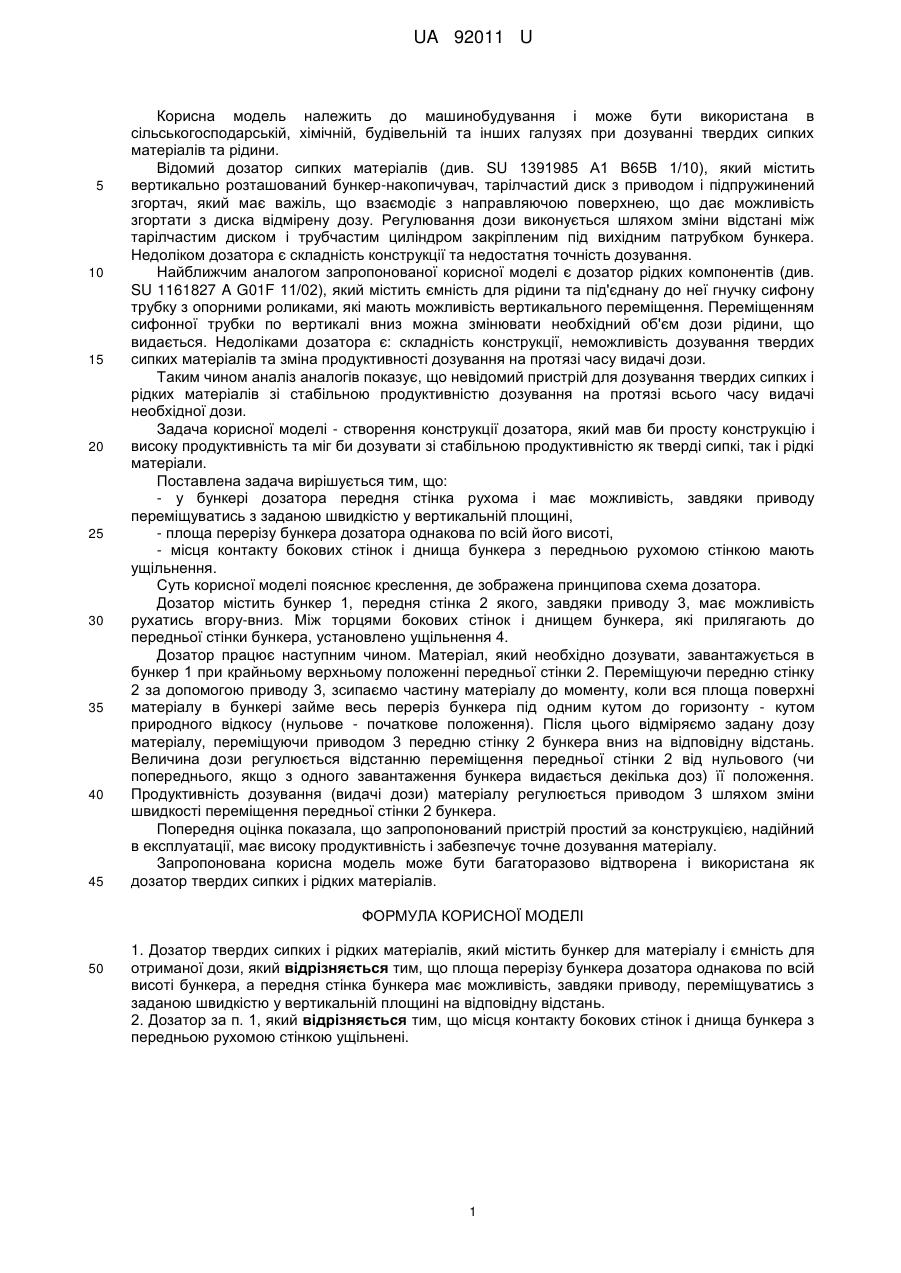

Реферат: UA 92011 U UA 92011 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і може бути використана в сільськогосподарській, хімічній, будівельній та інших галузях при дозуванні твердих сипких матеріалів та рідини. Відомий дозатор сипких матеріалів (див. SU 1391985 А1 В65В 1/10), який містить вертикально розташований бункер-накопичувач, тарілчастий диск з приводом і підпружинений згортач, який має важіль, що взаємодіє з направляючою поверхнею, що дає можливість згортати з диска відмірену дозу. Регулювання дози виконується шляхом зміни відстані між тарілчастим диском і трубчастим циліндром закріпленим під вихідним патрубком бункера. Недоліком дозатора є складність конструкції та недостатня точність дозування. Найближчим аналогом запропонованої корисної моделі є дозатор рідких компонентів (див. SU 1161827 A G01F 11/02), який містить ємність для рідини та під'єднану до неї гнучку сифону трубку з опорними роликами, які мають можливість вертикального переміщення. Переміщенням сифонної трубки по вертикалі вниз можна змінювати необхідний об'єм дози рідини, що видається. Недоліками дозатора є: складність конструкції, неможливість дозування твердих сипких матеріалів та зміна продуктивності дозування на протязі часу видачі дози. Таким чином аналіз аналогів показує, що невідомий пристрій для дозування твердих сипких і рідких матеріалів зі стабільною продуктивністю дозування на протязі всього часу видачі необхідної дози. Задача корисної моделі - створення конструкції дозатора, який мав би просту конструкцію і високу продуктивність та міг би дозувати зі стабільною продуктивністю як тверді сипкі, так і рідкі матеріали. Поставлена задача вирішується тим, що: - у бункері дозатора передня стінка рухома і має можливість, завдяки приводу переміщуватись з заданою швидкістю у вертикальній площині, - площа перерізу бункера дозатора однакова по всій його висоті, - місця контакту бокових стінок і днища бункера з передньою рухомою стінкою мають ущільнення. Суть корисної моделі пояснює креслення, де зображена принципова схема дозатора. Дозатор містить бункер 1, передня стінка 2 якого, завдяки приводу 3, має можливість рухатись вгору-вниз. Між торцями бокових стінок і днищем бункера, які прилягають до передньої стінки бункера, установлено ущільнення 4. Дозатор працює наступним чином. Матеріал, який необхідно дозувати, завантажується в бункер 1 при крайньому верхньому положенні передньої стінки 2. Переміщуючи передню стінку 2 за допомогою приводу 3, зсипаємо частину матеріалу до моменту, коли вся площа поверхні матеріалу в бункері займе весь переріз бункера під одним кутом до горизонту - кутом природного відкосу (нульове - початкове положення). Після цього відміряємо задану дозу матеріалу, переміщуючи приводом 3 передню стінку 2 бункера вниз на відповідну відстань. Величина дози регулюється відстанню переміщення передньої стінки 2 від нульового (чи попереднього, якщо з одного завантаження бункера видається декілька доз) її положення. Продуктивність дозування (видачі дози) матеріалу регулюється приводом 3 шляхом зміни швидкості переміщення передньої стінки 2 бункера. Попередня оцінка показала, що запропонований пристрій простий за конструкцією, надійний в експлуатації, має високу продуктивність і забезпечує точне дозування матеріалу. Запропонована корисна модель може бути багаторазово відтворена і використана як дозатор твердих сипких і рідких матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Дозатор твердих сипких і рідких матеріалів, який містить бункер для матеріалу і ємність для отриманої дози, який відрізняється тим, що площа перерізу бункера дозатора однакова по всій висоті бункера, а передня стінка бункера має можливість, завдяки приводу, переміщуватись з заданою швидкістю у вертикальній площині на відповідну відстань. 2. Дозатор за п. 1, який відрізняється тим, що місця контакту бокових стінок і днища бункера з передньою рухомою стінкою ущільнені. 1 UA 92011 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
