Пристрій для вимірювання та реєстрації температури

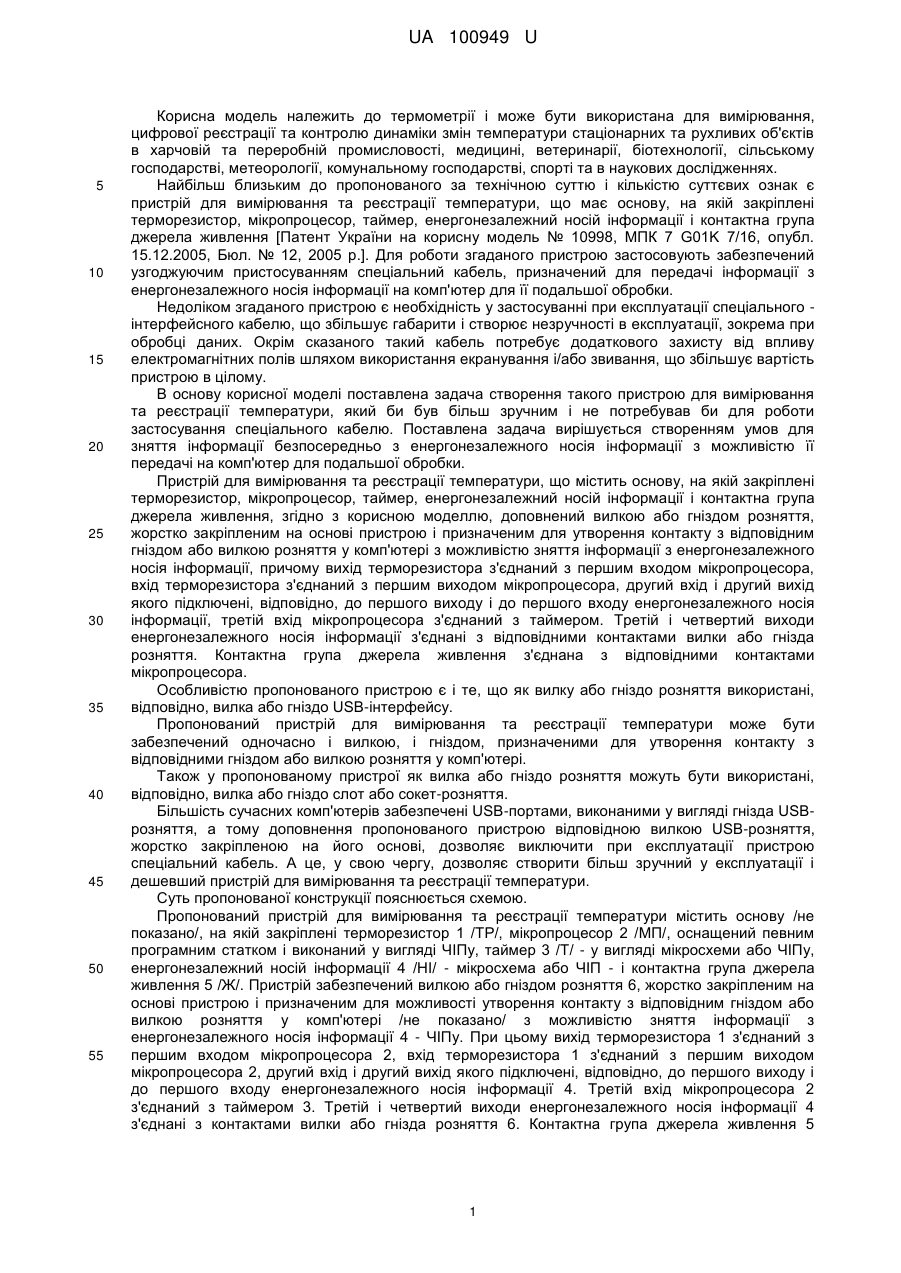

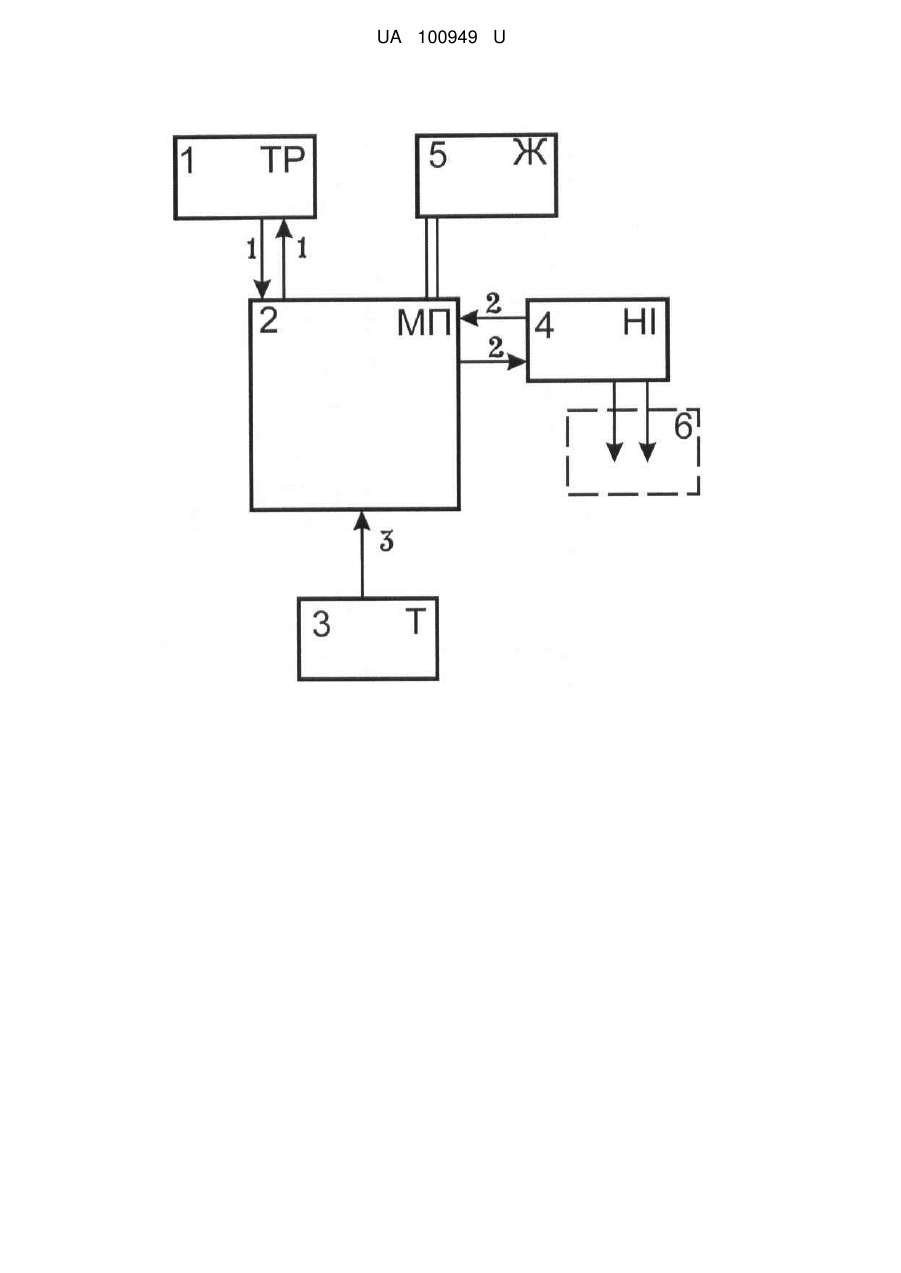

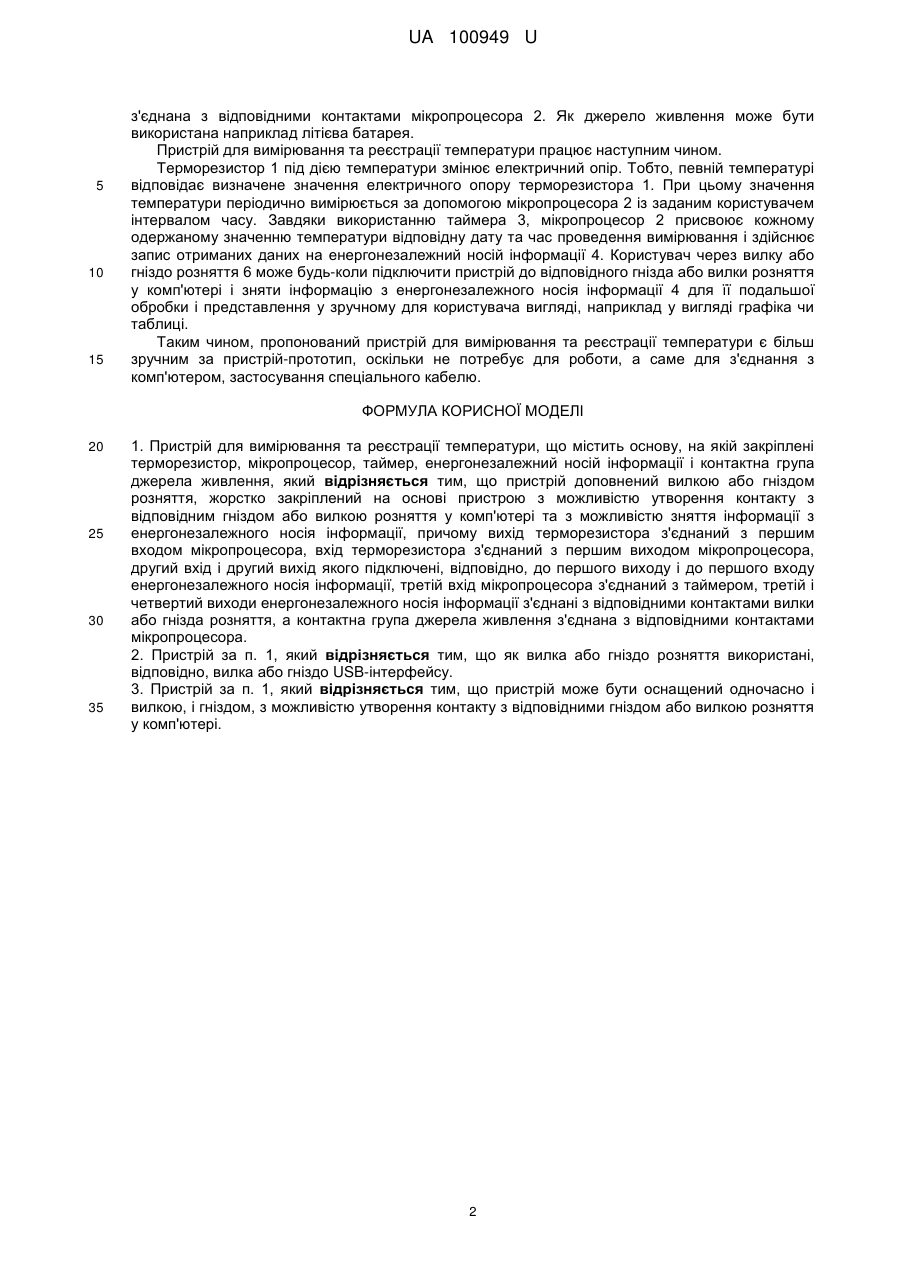

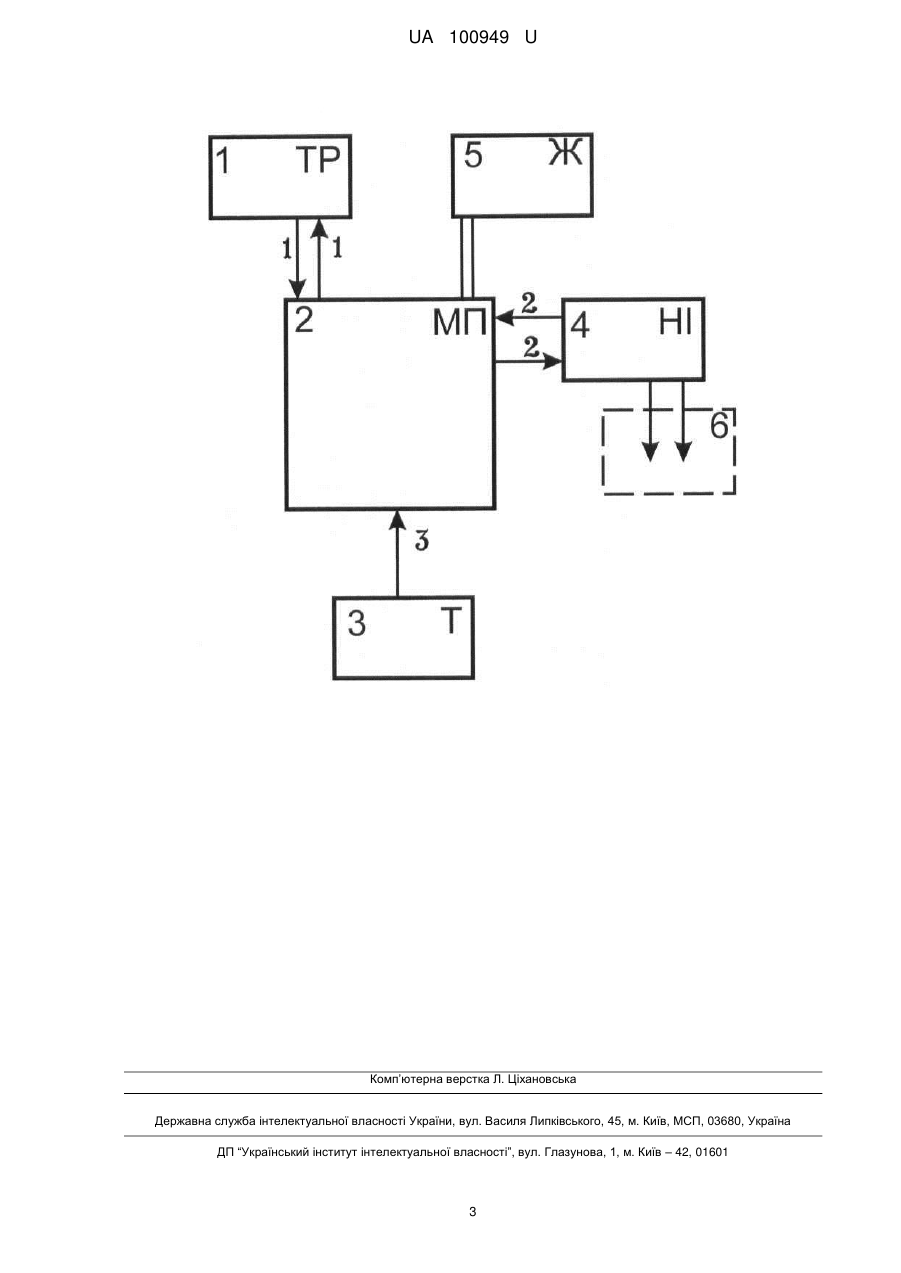

Реферат: Пристрій для вимірювання та реєстрації температури містить основу, на якій закріплені терморезистор, мікропроцесор, таймер, енергонезалежний носій інформації і контактна група джерела живлення. Пристрій доповнений вилкою або гніздом розняття, жорстко закріплений на основі пристрою з можливістю утворення контакту з відповідним гніздом або вилкою розняття у комп'ютері та з можливістю зняття інформації з енергонезалежного носія інформації. Вихід терморезистора з'єднаний з першим входом мікропроцесора, вхід терморезистора з'єднаний з першим виходом мікропроцесора, другий вхід і другий вихід якого підключені, відповідно, до першого виходу і до першого входу енергонезалежного носія інформації, третій вхід мікропроцесора з'єднаний з таймером, третій і четвертий виходи енергонезалежного носія інформації з'єднані з відповідними контактами вилки або гнізда розняття, а контактна група джерела живлення з'єднана з відповідними контактами мікропроцесора. UA 100949 U (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ТА РЕЄСТРАЦІЇ ТЕМПЕРАТУРИ UA 100949 U UA 100949 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до термометрії і може бути використана для вимірювання, цифрової реєстрації та контролю динаміки змін температури стаціонарних та рухливих об'єктів в харчовій та переробній промисловості, медицині, ветеринарії, біотехнології, сільському господарстві, метеорології, комунальному господарстві, спорті та в наукових дослідженнях. Найбільш близьким до пропонованого за технічною суттю і кількістю суттєвих ознак є пристрій для вимірювання та реєстрації температури, що має основу, на якій закріплені терморезистор, мікропроцесор, таймер, енергонезалежний носій інформації і контактна група джерела живлення [Патент України на корисну модель № 10998, МПК 7 G01K 7/16, опубл. 15.12.2005, Бюл. № 12, 2005 р.]. Для роботи згаданого пристрою застосовують забезпечений узгоджуючим пристосуванням спеціальний кабель, призначений для передачі інформації з енергонезалежного носія інформації на комп'ютер для її подальшої обробки. Недоліком згаданого пристрою є необхідність у застосуванні при експлуатації спеціального інтерфейсного кабелю, що збільшує габарити і створює незручності в експлуатації, зокрема при обробці даних. Окрім сказаного такий кабель потребує додаткового захисту від впливу електромагнітних полів шляхом використання екранування і/або звивання, що збільшує вартість пристрою в цілому. В основу корисної моделі поставлена задача створення такого пристрою для вимірювання та реєстрації температури, який би був більш зручним і не потребував би для роботи застосування спеціального кабелю. Поставлена задача вирішується створенням умов для зняття інформації безпосередньо з енергонезалежного носія інформації з можливістю її передачі на комп'ютер для подальшої обробки. Пристрій для вимірювання та реєстрації температури, що містить основу, на якій закріплені терморезистор, мікропроцесор, таймер, енергонезалежний носій інформації і контактна група джерела живлення, згідно з корисною моделлю, доповнений вилкою або гніздом розняття, жорстко закріпленим на основі пристрою і призначеним для утворення контакту з відповідним гніздом або вилкою розняття у комп'ютері з можливістю зняття інформації з енергонезалежного носія інформації, причому вихід терморезистора з'єднаний з першим входом мікропроцесора, вхід терморезистора з'єднаний з першим виходом мікропроцесора, другий вхід і другий вихід якого підключені, відповідно, до першого виходу і до першого входу енергонезалежного носія інформації, третій вхід мікропроцесора з'єднаний з таймером. Третій і четвертий виходи енергонезалежного носія інформації з'єднані з відповідними контактами вилки або гнізда розняття. Контактна група джерела живлення з'єднана з відповідними контактами мікропроцесора. Особливістю пропонованого пристрою є і те, що як вилку або гніздо розняття використані, відповідно, вилка або гніздо USB-інтерфейсу. Пропонований пристрій для вимірювання та реєстрації температури може бути забезпечений одночасно і вилкою, і гніздом, призначеними для утворення контакту з відповідними гніздом або вилкою розняття у комп'ютері. Також у пропонованому пристрої як вилка або гніздо розняття можуть бути використані, відповідно, вилка або гніздо слот або сокет-розняття. Більшість сучасних комп'ютерів забезпечені USB-портами, виконаними у вигляді гнізда USBрозняття, а тому доповнення пропонованого пристрою відповідною вилкою USB-розняття, жорстко закріпленою на його основі, дозволяє виключити при експлуатації пристрою спеціальний кабель. А це, у свою чергу, дозволяє створити більш зручний у експлуатації і дешевший пристрій для вимірювання та реєстрації температури. Суть пропонованої конструкції пояснюється схемою. Пропонований пристрій для вимірювання та реєстрації температури містить основу /не показано/, на якій закріплені терморезистор 1 /ТР/, мікропроцесор 2 /МП/, оснащений певним програмним статком і виконаний у вигляді ЧІПу, таймер 3 /Т/ - у вигляді мікросхеми або ЧІПу, енергонезалежний носій інформації 4 /НІ/ - мікросхема або ЧІП - і контактна група джерела живлення 5 /Ж/. Пристрій забезпечений вилкою або гніздом розняття 6, жорстко закріпленим на основі пристрою і призначеним для можливості утворення контакту з відповідним гніздом або вилкою розняття у комп'ютері /не показано/ з можливістю зняття інформації з енергонезалежного носія інформації 4 - ЧІПу. При цьому вихід терморезистора 1 з'єднаний з першим входом мікропроцесора 2, вхід терморезистора 1 з'єднаний з першим виходом мікропроцесора 2, другий вхід і другий вихід якого підключені, відповідно, до першого виходу і до першого входу енергонезалежного носія інформації 4. Третій вхід мікропроцесора 2 з'єднаний з таймером 3. Третій і четвертий виходи енергонезалежного носія інформації 4 з'єднані з контактами вилки або гнізда розняття 6. Контактна група джерела живлення 5 1 UA 100949 U 5 10 15 з'єднана з відповідними контактами мікропроцесора 2. Як джерело живлення може бути використана наприклад літієва батарея. Пристрій для вимірювання та реєстрації температури працює наступним чином. Терморезистор 1 під дією температури змінює електричний опір. Тобто, певній температурі відповідає визначене значення електричного опору терморезистора 1. При цьому значення температури періодично вимірюється за допомогою мікропроцесора 2 із заданим користувачем інтервалом часу. Завдяки використанню таймера 3, мікропроцесор 2 присвоює кожному одержаному значенню температури відповідну дату та час проведення вимірювання і здійснює запис отриманих даних на енергонезалежний носій інформації 4. Користувач через вилку або гніздо розняття 6 може будь-коли підключити пристрій до відповідного гнізда або вилки розняття у комп'ютері і зняти інформацію з енергонезалежного носія інформації 4 для її подальшої обробки і представлення у зручному для користувача вигляді, наприклад у вигляді графіка чи таблиці. Таким чином, пропонований пристрій для вимірювання та реєстрації температури є більш зручним за пристрій-прототип, оскільки не потребує для роботи, а саме для з'єднання з комп'ютером, застосування спеціального кабелю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Пристрій для вимірювання та реєстрації температури, що містить основу, на якій закріплені терморезистор, мікропроцесор, таймер, енергонезалежний носій інформації і контактна група джерела живлення, який відрізняється тим, що пристрій доповнений вилкою або гніздом розняття, жорстко закріплений на основі пристрою з можливістю утворення контакту з відповідним гніздом або вилкою розняття у комп'ютері та з можливістю зняття інформації з енергонезалежного носія інформації, причому вихід терморезистора з'єднаний з першим входом мікропроцесора, вхід терморезистора з'єднаний з першим виходом мікропроцесора, другий вхід і другий вихід якого підключені, відповідно, до першого виходу і до першого входу енергонезалежного носія інформації, третій вхід мікропроцесора з'єднаний з таймером, третій і четвертий виходи енергонезалежного носія інформації з'єднані з відповідними контактами вилки або гнізда розняття, а контактна група джерела живлення з'єднана з відповідними контактами мікропроцесора. 2. Пристрій за п. 1, який відрізняється тим, що як вилка або гніздо розняття використані, відповідно, вилка або гніздо USB-інтерфейсу. 3. Пристрій за п. 1, який відрізняється тим, що пристрій може бути оснащений одночасно і вилкою, і гніздом, з можливістю утворення контакту з відповідними гніздом або вилкою розняття у комп'ютері. 2 UA 100949 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
