Масажний пристрій

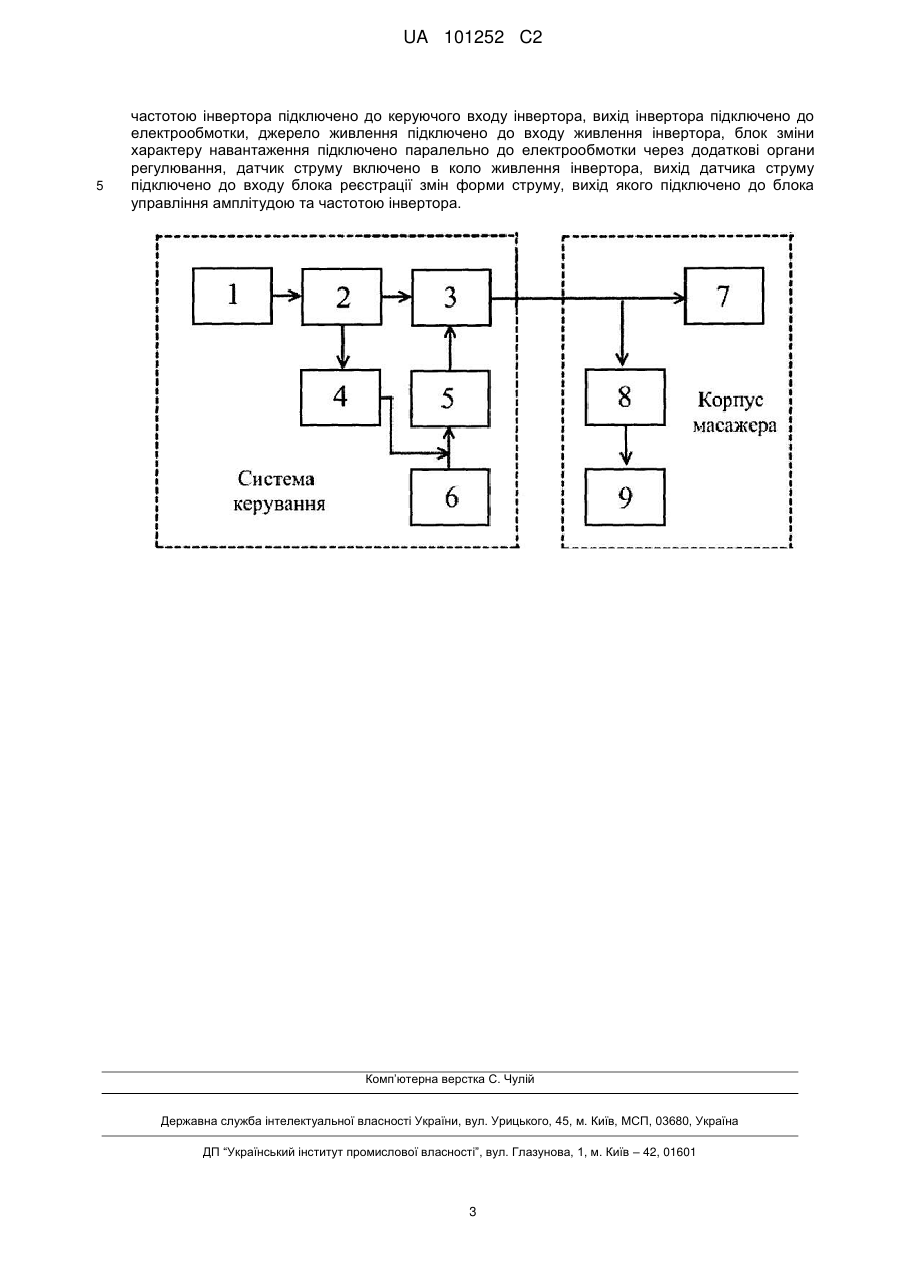

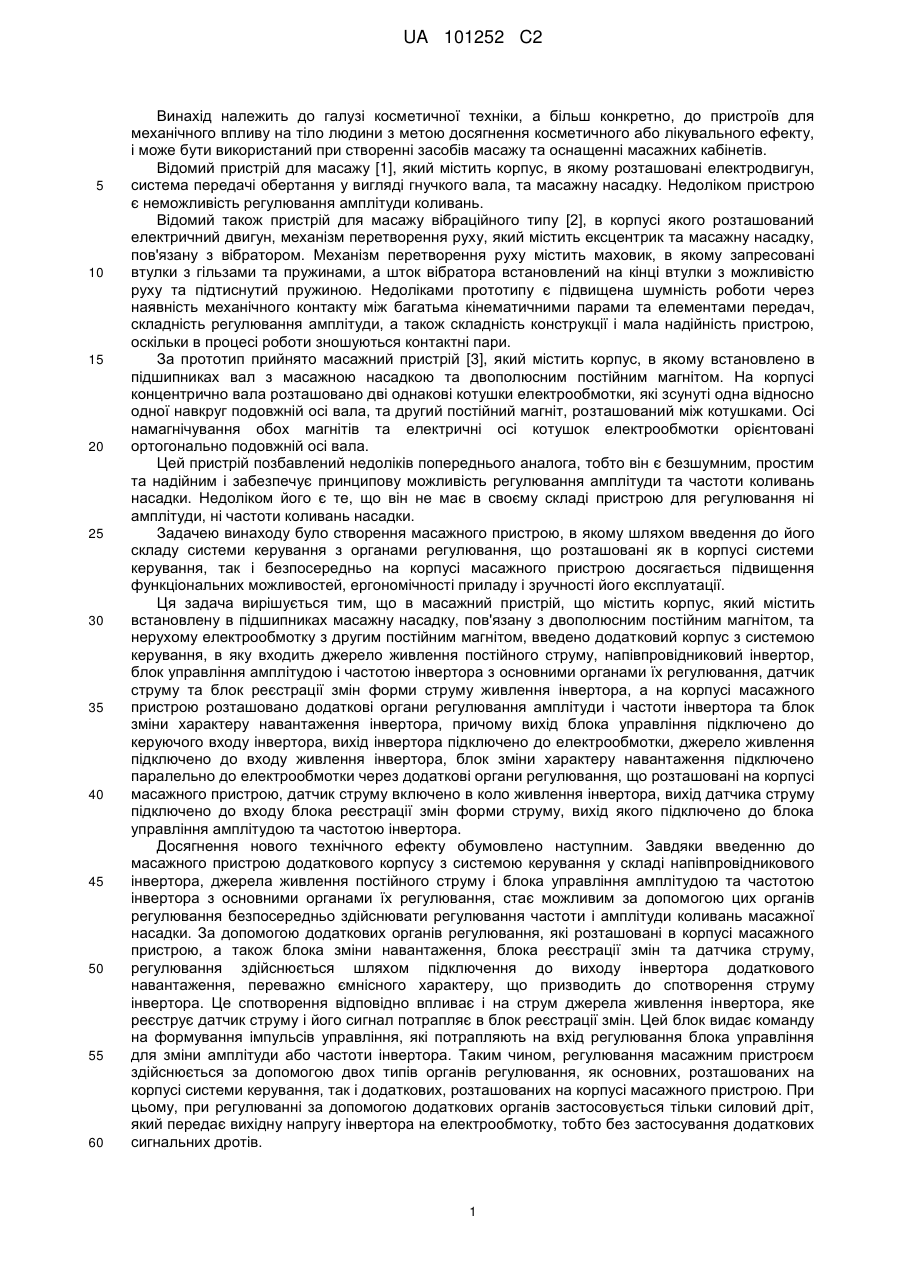

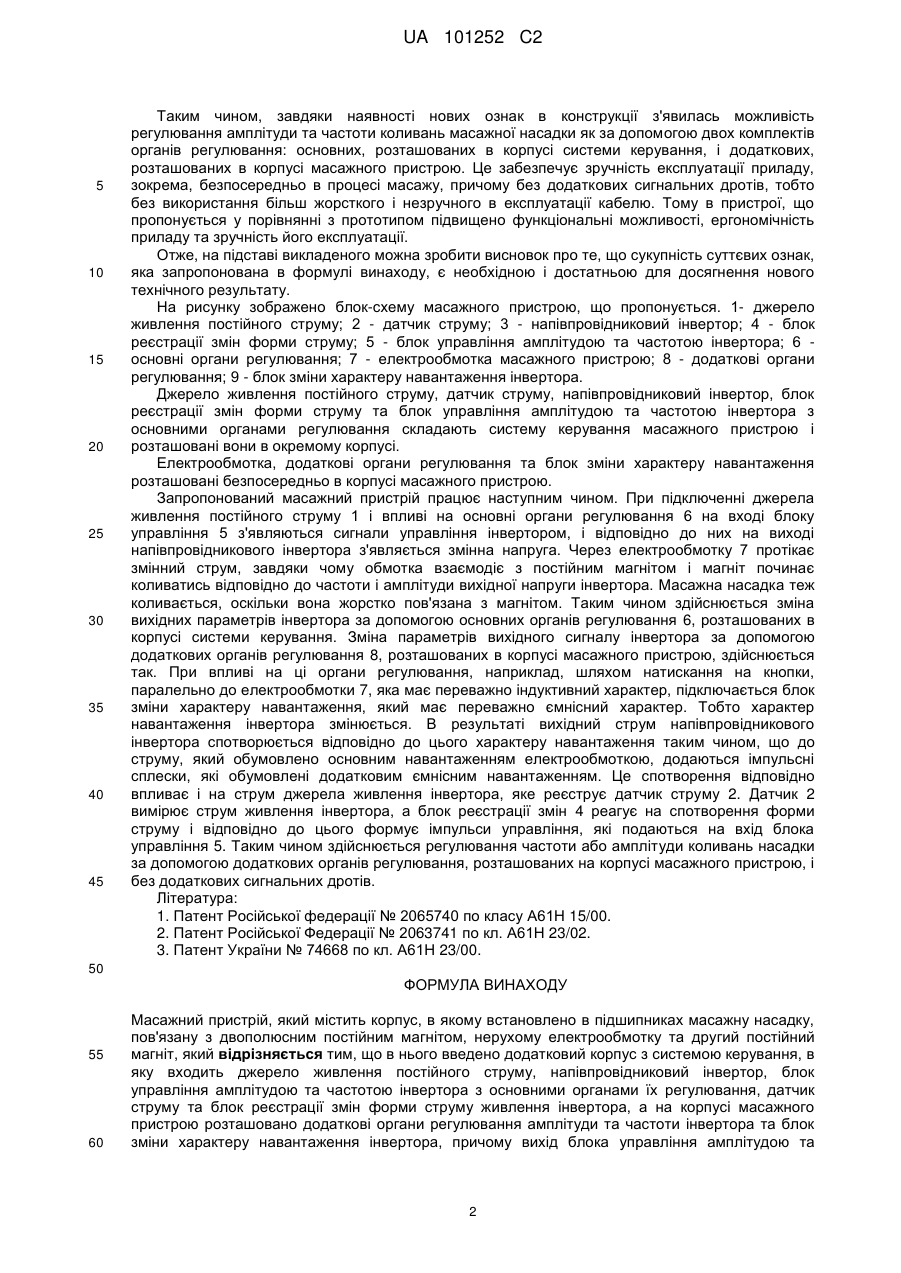

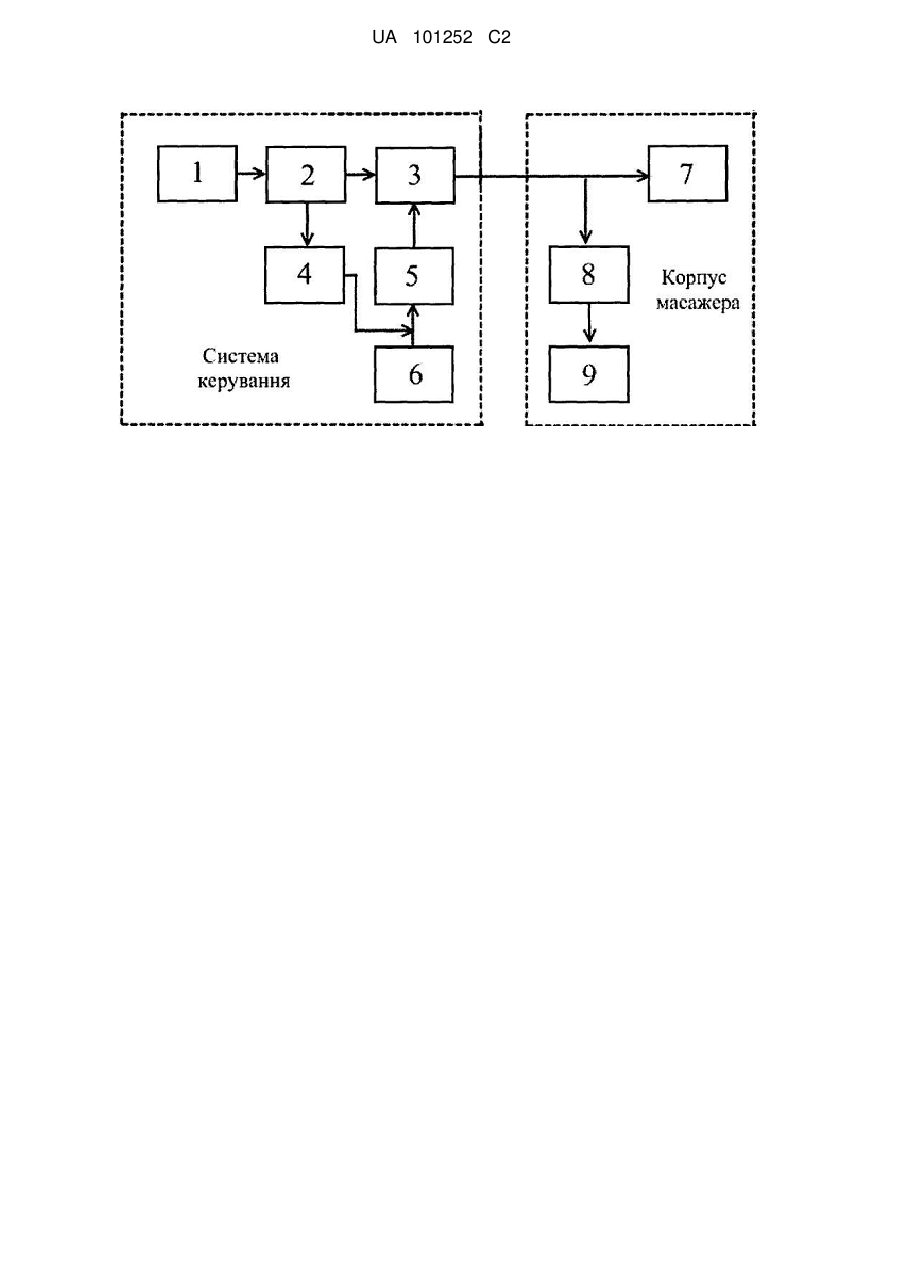

Реферат: Масажний пристрій призначений для застосування в косметичній та медичній практиці з метою досягнення косметичного або лікувального ефекту. Пристрій містить корпус, в якому в підшипниках встановлено вал. На валу розташований двополюсний постійний магніт, а в корпусі - дві однакові котушки електрообмотки. Котушки зсунуті одна відносно одної навкруг подовжньої осі вала. Масажна насадка встановлюється в посадкове місце вала. Масажний пристрій містить також джерело живлення постійного струму, напівпровідниковий інвертор і блок управління амплітудою та частотою інвертора з органами їх регулювання, які розташовані як в корпусі системи керування, так і безпосередньо на корпусі масажного пристрою. Пристрій має також електронні елементи, які дозволяють регулювати амплітуду та частоту коливань насадки (разом або роздільно) не перериваючи процес масажу і без застосування додаткових сигнальних дротів. UA 101252 C2 (12) UA 101252 C2 UA 101252 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі косметичної техніки, а більш конкретно, до пристроїв для механічного впливу на тіло людини з метою досягнення косметичного або лікувального ефекту, і може бути використаний при створенні засобів масажу та оснащенні масажних кабінетів. Відомий пристрій для масажу [1], який містить корпус, в якому розташовані електродвигун, система передачі обертання у вигляді гнучкого вала, та масажну насадку. Недоліком пристрою є неможливість регулювання амплітуди коливань. Відомий також пристрій для масажу вібраційного типу [2], в корпусі якого розташований електричний двигун, механізм перетворення руху, який містить ексцентрик та масажну насадку, пов'язану з вібратором. Механізм перетворення руху містить маховик, в якому запресовані втулки з гільзами та пружинами, а шток вібратора встановлений на кінці втулки з можливістю руху та підтиснутий пружиною. Недоліками прототипу є підвищена шумність роботи через наявність механічного контакту між багатьма кінематичними парами та елементами передач, складність регулювання амплітуди, а також складність конструкції і мала надійність пристрою, оскільки в процесі роботи зношуються контактні пари. За прототип прийнято масажний пристрій [3], який містить корпус, в якому встановлено в підшипниках вал з масажною насадкою та двополюсним постійним магнітом. На корпусі концентрично вала розташовано дві однакові котушки електрообмотки, які зсунуті одна відносно одної навкруг подовжній осі вала, та другий постійний магніт, розташований між котушками. Осі намагнічування обох магнітів та електричні осі котушок електрообмотки орієнтовані ортогонально подовжній осі вала. Цей пристрій позбавлений недоліків попереднього аналога, тобто він є безшумним, простим та надійним і забезпечує принципову можливість регулювання амплітуди та частоти коливань насадки. Недоліком його є те, що він не має в своєму складі пристрою для регулювання ні амплітуди, ні частоти коливань насадки. Задачею винаходу було створення масажного пристрою, в якому шляхом введення до його складу системи керування з органами регулювання, що розташовані як в корпусі системи керування, так і безпосередньо на корпусі масажного пристрою досягається підвищення функціональних можливостей, ергономічності приладу і зручності його експлуатації. Ця задача вирішується тим, що в масажний пристрій, що містить корпус, який містить встановлену в підшипниках масажну насадку, пов'язану з двополюсним постійним магнітом, та нерухому електрообмотку з другим постійним магнітом, введено додатковий корпус з системою керування, в яку входить джерело живлення постійного струму, напівпровідниковий інвертор, блок управління амплітудою і частотою інвертора з основними органами їх регулювання, датчик струму та блок реєстрації змін форми струму живлення інвертора, а на корпусі масажного пристрою розташовано додаткові органи регулювання амплітуди і частоти інвертора та блок зміни характеру навантаження інвертора, причому вихід блока управління підключено до керуючого входу інвертора, вихід інвертора підключено до електрообмотки, джерело живлення підключено до входу живлення інвертора, блок зміни характеру навантаження підключено паралельно до електрообмотки через додаткові органи регулювання, що розташовані на корпусі масажного пристрою, датчик струму включено в коло живлення інвертора, вихід датчика струму підключено до входу блока реєстрації змін форми струму, вихід якого підключено до блока управління амплітудою та частотою інвертора. Досягнення нового технічного ефекту обумовлено наступним. Завдяки введенню до масажного пристрою додаткового корпусу з системою керування у складі напівпровідникового інвертора, джерела живлення постійного струму і блока управління амплітудою та частотою інвертора з основними органами їх регулювання, стає можливим за допомогою цих органів регулювання безпосередньо здійснювати регулювання частоти і амплітуди коливань масажної насадки. За допомогою додаткових органів регулювання, які розташовані в корпусі масажного пристрою, а також блока зміни навантаження, блока реєстрації змін та датчика струму, регулювання здійснюється шляхом підключення до виходу інвертора додаткового навантаження, переважно ємнісного характеру, що призводить до спотворення струму інвертора. Це спотворення відповідно впливає і на струм джерела живлення інвертора, яке реєструє датчик струму і його сигнал потрапляє в блок реєстрації змін. Цей блок видає команду на формування імпульсів управління, які потрапляють на вхід регулювання блока управління для зміни амплітуди або частоти інвертора. Таким чином, регулювання масажним пристроєм здійснюється за допомогою двох типів органів регулювання, як основних, розташованих на корпусі системи керування, так і додаткових, розташованих на корпусі масажного пристрою. При цьому, при регулюванні за допомогою додаткових органів застосовується тільки силовий дріт, який передає вихідну напругу інвертора на електрообмотку, тобто без застосування додаткових сигнальних дротів. 1 UA 101252 C2 5 10 15 20 25 30 35 40 45 Таким чином, завдяки наявності нових ознак в конструкції з'явилась можливість регулювання амплітуди та частоти коливань масажної насадки як за допомогою двох комплектів органів регулювання: основних, розташованих в корпусі системи керування, і додаткових, розташованих в корпусі масажного пристрою. Це забезпечує зручність експлуатації приладу, зокрема, безпосередньо в процесі масажу, причому без додаткових сигнальних дротів, тобто без використання більш жорсткого і незручного в експлуатації кабелю. Тому в пристрої, що пропонується у порівнянні з прототипом підвищено функціональні можливості, ергономічність приладу та зручність його експлуатації. Отже, на підставі викладеного можна зробити висновок про те, що сукупність суттєвих ознак, яка запропонована в формулі винаходу, є необхідною і достатньою для досягнення нового технічного результату. На рисунку зображено блок-схему масажного пристрою, що пропонується. 1- джерело живлення постійного струму; 2 - датчик струму; 3 - напівпровідниковий інвертор; 4 - блок реєстрації змін форми струму; 5 - блок управління амплітудою та частотою інвертора; 6 основні органи регулювання; 7 - електрообмотка масажного пристрою; 8 - додаткові органи регулювання; 9 - блок зміни характеру навантаження інвертора. Джерело живлення постійного струму, датчик струму, напівпровідниковий інвертор, блок реєстрації змін форми струму та блок управління амплітудою та частотою інвертора з основними органами регулювання складають систему керування масажного пристрою і розташовані вони в окремому корпусі. Електрообмотка, додаткові органи регулювання та блок зміни характеру навантаження розташовані безпосередньо в корпусі масажного пристрою. Запропонований масажний пристрій працює наступним чином. При підключенні джерела живлення постійного струму 1 і впливі на основні органи регулювання 6 на вході блоку управління 5 з'являються сигнали управління інвертором, і відповідно до них на виході напівпровідникового інвертора з'являється змінна напруга. Через електрообмотку 7 протікає змінний струм, завдяки чому обмотка взаємодіє з постійним магнітом і магніт починає коливатись відповідно до частоти і амплітуди вихідної напруги інвертора. Масажна насадка теж коливається, оскільки вона жорстко пов'язана з магнітом. Таким чином здійснюється зміна вихідних параметрів інвертора за допомогою основних органів регулювання 6, розташованих в корпусі системи керування. Зміна параметрів вихідного сигналу інвертора за допомогою додаткових органів регулювання 8, розташованих в корпусі масажного пристрою, здійснюється так. При впливі на ці органи регулювання, наприклад, шляхом натискання на кнопки, паралельно до електрообмотки 7, яка має переважно індуктивний характер, підключається блок зміни характеру навантаження, який має переважно ємнісний характер. Тобто характер навантаження інвертора змінюється. В результаті вихідний струм напівпровідникового інвертора спотворюється відповідно до цього характеру навантаження таким чином, що до струму, який обумовлено основним навантаженням електрообмоткою, додаються імпульсні сплески, які обумовлені додатковим ємнісним навантаженням. Це спотворення відповідно впливає і на струм джерела живлення інвертора, яке реєструє датчик струму 2. Датчик 2 вимірює струм живлення інвертора, а блок реєстрації змін 4 реагує на спотворення форми струму і відповідно до цього формує імпульси управління, які подаються на вхід блока управління 5. Таким чином здійснюється регулювання частоти або амплітуди коливань насадки за допомогою додаткових органів регулювання, розташованих на корпусі масажного пристрою, і без додаткових сигнальних дротів. Література: 1. Патент Російської федерації № 2065740 по класу А61Н 15/00. 2. Патент Російської Федерації № 2063741 по кл. А61Н 23/02. 3. Патент України № 74668 по кл. А61Н 23/00. 50 ФОРМУЛА ВИНАХОДУ 55 60 Масажний пристрій, який містить корпус, в якому встановлено в підшипниках масажну насадку, пов'язану з двополюсним постійним магнітом, нерухому електрообмотку та другий постійний магніт, який відрізняється тим, що в нього введено додатковий корпус з системою керування, в яку входить джерело живлення постійного струму, напівпровідниковий інвертор, блок управління амплітудою та частотою інвертора з основними органами їх регулювання, датчик струму та блок реєстрації змін форми струму живлення інвертора, а на корпусі масажного пристрою розташовано додаткові органи регулювання амплітуди та частоти інвертора та блок зміни характеру навантаження інвертора, причому вихід блока управління амплітудою та 2 UA 101252 C2 5 частотою інвертора підключено до керуючого входу інвертора, вихід інвертора підключено до електрообмотки, джерело живлення підключено до входу живлення інвертора, блок зміни характеру навантаження підключено паралельно до електрообмотки через додаткові органи регулювання, датчик струму включено в коло живлення інвертора, вихід датчика струму підключено до входу блока реєстрації змін форми струму, вихід якого підключено до блока управління амплітудою та частотою інвертора. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
