Масажний пристрій

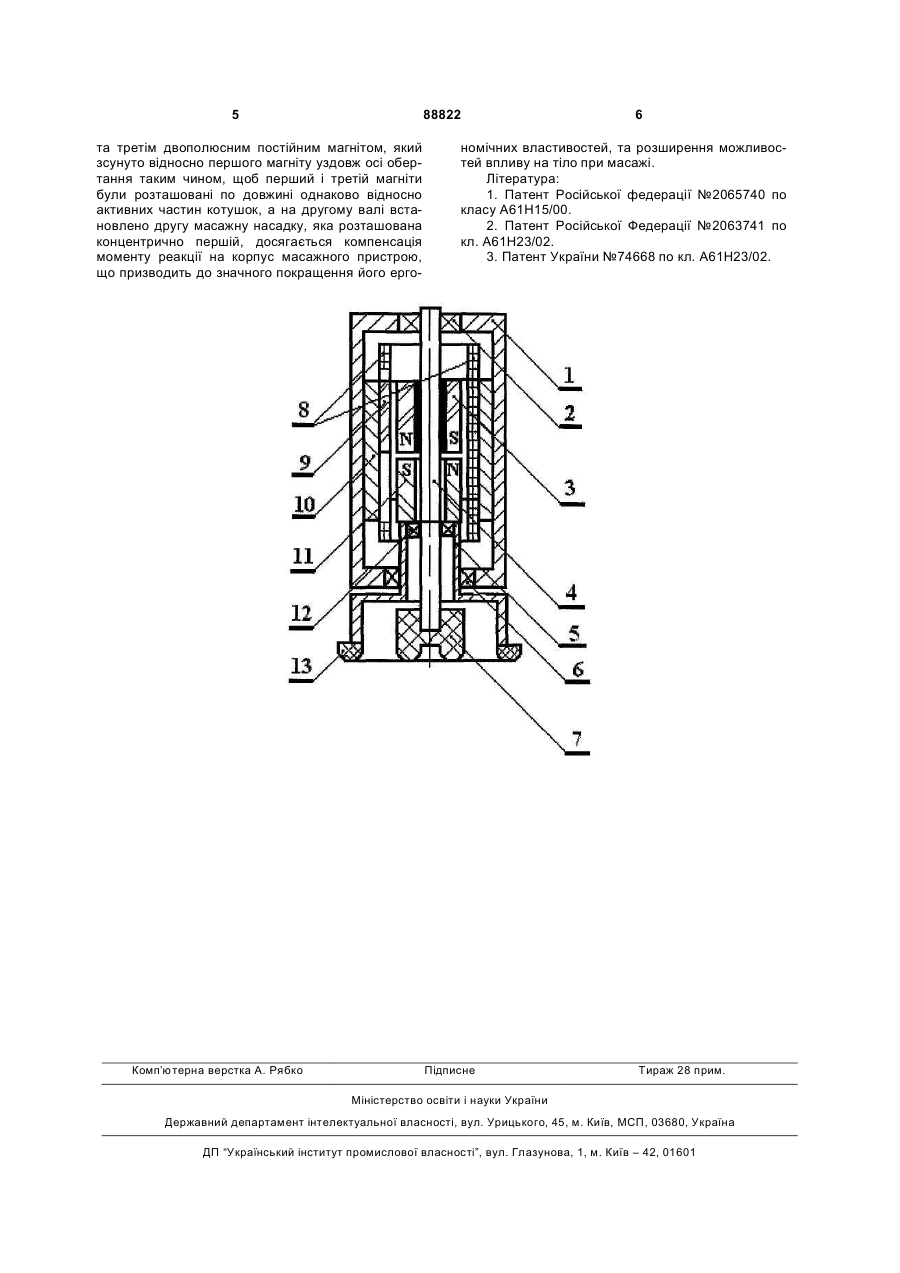

Масажний пристрій, що містить корпус, в якому встановлено в підшипниках вал з першим двополюсним постійним магнітом та масажною насад 3 ним. Другим недоліком є обмежені можливості впливу масажної насадки на тіло, оскільки вона може тільки коливати шкіру у напрямку коливання насадки. Задачею винаходу було створення масажного пристрою вібраційного типу, в якому шляхом введення активної компенсації реакції змінного зусилля, що прикладається до корпусу приладу, буде значно зменшено негативний вплив приладу на руку оператора, а завдяки введенню другої масажної насадки, яка рухається протифазно першій насадці, досягається розширення можливостей впливу на тіло при масажі. Ця задача вирішується тим, що в масажний пристрій, який містить корпус, в якому встановлено в підшипниках вал з першим двополюсним постійним магнітом та масажною насадкою, а в корпусі концентрично валу розташовано нерухоме феромагнітне кільце, на внутрішній поверхні якого встановлені через ізоляційну прокладку дві однакові котушки електрообмотки та другий постійний магніт, розташований між котушками, причому вісі намагнічування обох магнітів та електричні вісі котушок електрообмотки орієнтовані ортогонально подовжній осі вала, введено другий вал з підшипниками та третім двополюсним постійним магнітом, який зсунуто відносно першого магніту уздовж осі обертання таким чином, щоб перший і третій магніти були розташовані по довжині однаково відносно активних частин котушок. При цьому на другому валі встановлено другу масажну насадку, яка розташована концентрично першій насадці. Досягнення нового технічного результату обумовлено наступним. Завдяки взаємодії магнітних полів третього магніту та першого магніту, який є орієнтованим відносно нерухомого магніту корпусу, третій магніт розвертається у своїх підшипниках під дією сил магнітного тяжіння так, що його полюси розташовуються проти протилежних полюсів першого магніту. При цьому, завдяки дії магнітного тяжіння між першим магнітом ротора та другим магнітом, що розташований в корпусі між котушками обмотки, перший магніт завжди буде орієнтований таким чином, що його полюси будуть розташовані проти активних частин витків обмотки. Відповідно, третій магніт, співвісний першому, буде також орієнтований полюсами до активних частин обмотки, але ці полюси будуть протилежними полюсам першого магніту, завдяки тому, що він під дією сил магнітного тяжіння є розвернутим відносно першого магніту на 180 градусів. Тому, при протіканні струму по обмотці, електромагнітне поле, що створюється, буде відхиляти вал з першим магнітом та масажною насадкою в одну сторону, а третій магніт - у протилежну сторону від позиції рівноваги. Таким чином завдяки взаємодії обмотки з двома магнітами протилежної полярності будуть створюватись електромагнітні моменти протилежних напрямків. Відповідно і реактивні моменти на корпус будуть протилежно орієнтованими, діяти протифазно, тобто компенсують один одного. Для більш повної компенсації моментів необхідно розташувати перший та третій магніти однаково відносно обмотки, щоб зрівняти електромагнітні взаємодії магнітів та обмотки. Друга 88822 4 масажна насадка, що встановлена на другому валі концентрично першій, та перша насадка, рухаючись у протилежних напрямках, будуть захоплювати шкіру, яка розташована між ними, і рухати їх теж в протилежних напрямках, створюючи ти самим додатковий вплив на тіло. Отже, на підставі викладеного можна зробити висновок про те, що сукупність суттєвих ознак, яка запропонована в формулі винаходу, є необхідною і достатньою для досягнення нового технічного результату. На малюнку зображені основні вузли і деталі масажного пристрою. Зображено: 1 - корпус, 2 підшипник першого валу, 3 - перший постійний магніт, 4 - перший вал, 5 - другий вал, 6 - підшипник другого валу, 7 - перша насадка, 8 - котушки електрообмотки, 9 - другий магніт (корпусу), 10 феромагнітне кільце, 11 - третій постійний магніт, 12 - підшипник між першим і другим валами, 13 друга масажна насадка. Масажний пристрій працює так. Поки обмотка не підключена до джерела живлення, магніт 3 разом з валом 4 і насадкою 7 займає позицію стійкої рівноваги, яка приведена на рисунку, завдяки взаємодії полів магнітів 3 та 9. Магніт 11, який встановлений на валу 5, завдяки взаємодії з магнітом 3 розвертається у підшипниках 6 та 12 так, що його полюси притягнуться до протилежних полюсів магніту 3. При цьому полюси магнітів 3 та 11 розташовані проти активних частин котушок 8 завдяки попередньої орієнтації магніту 9 відносно котушок 8. Це є позиція стійкої рівноваги всієї магнітної системи. При підключенні обмотки до джерела змінного струму виникає змінне електромагнітне поле обмотки, яке взаємодіє з магнітом 3 та магнітом 11. Оскільки поле обмоток за кожен період струму змінює свій напрямок з частотою змінного струму, магніти 3 і 11 будуть відхилятись від позиції своєї рівноваги з тією ж частотою навколо подовжній осі валу, але в протилежні сторони, оскільки магніти орієнтовані відносно активних частин обмотки протилежними полюсами. Таким чином у будь який момент протікання змінного струму на корпус приладу діють моменти протилежних напрямків. Тому на корпус діє момент реакції, який дорівнює різниці між величинами моментів від магніту 3 та магніту 11. Якщо ці моменти мають однакові значення, компенсація буде повною і результуючий момент реакції буде дорівнювати нулю. Для зрівняння цих моментів треба встановлювати магніти 3 і 11 однаково відносно котушок 8, а параметри магнітів повинні бути ідентичними. Більш точне регулювання компенсації реактивного момент може бути здійснено шляхом пересування магнітів 3 і 11 відносно активних частин обмоток 8 уздовж осі вала 4. Феромагнітне кільце 10, як і в прототипі, потрібне для замикання магнітних потоків магнітів. Оскільки масажні насадки 7 та 13, пов'язані з відповідними валами, розвертаються завжди протифазно, то вони здійснюють додатковий масажний вплив на тіло. При необхідності одну з насадок можна зняти. У порівнянні з прототипом, у новому технічному рішенні шляхом розташування у корпусі співвісно з першим валом другого валу з підшипниками 5 88822 та третім двополюсним постійним магнітом, який зсунуто відносно першого магніту уздовж осі обертання таким чином, щоб перший і третій магніти були розташовані по довжині однаково відносно активних частин котушок, а на другому валі встановлено другу масажну насадку, яка розташована концентрично першій, досягається компенсація моменту реакції на корпус масажного пристрою, що призводить до значного покращення його ерго Комп’ютерна верстка А. Рябко 6 номічних властивостей, та розширення можливостей впливу на тіло при масажі. Література: 1. Патент Російської федерації №2065740 по класу А61Н15/00. 2. Патент Російської Федерації №2063741 по кл. А61Н23/02. 3. Патент України №74668 по кл. А61Н23/02. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
