Масажний пристрій

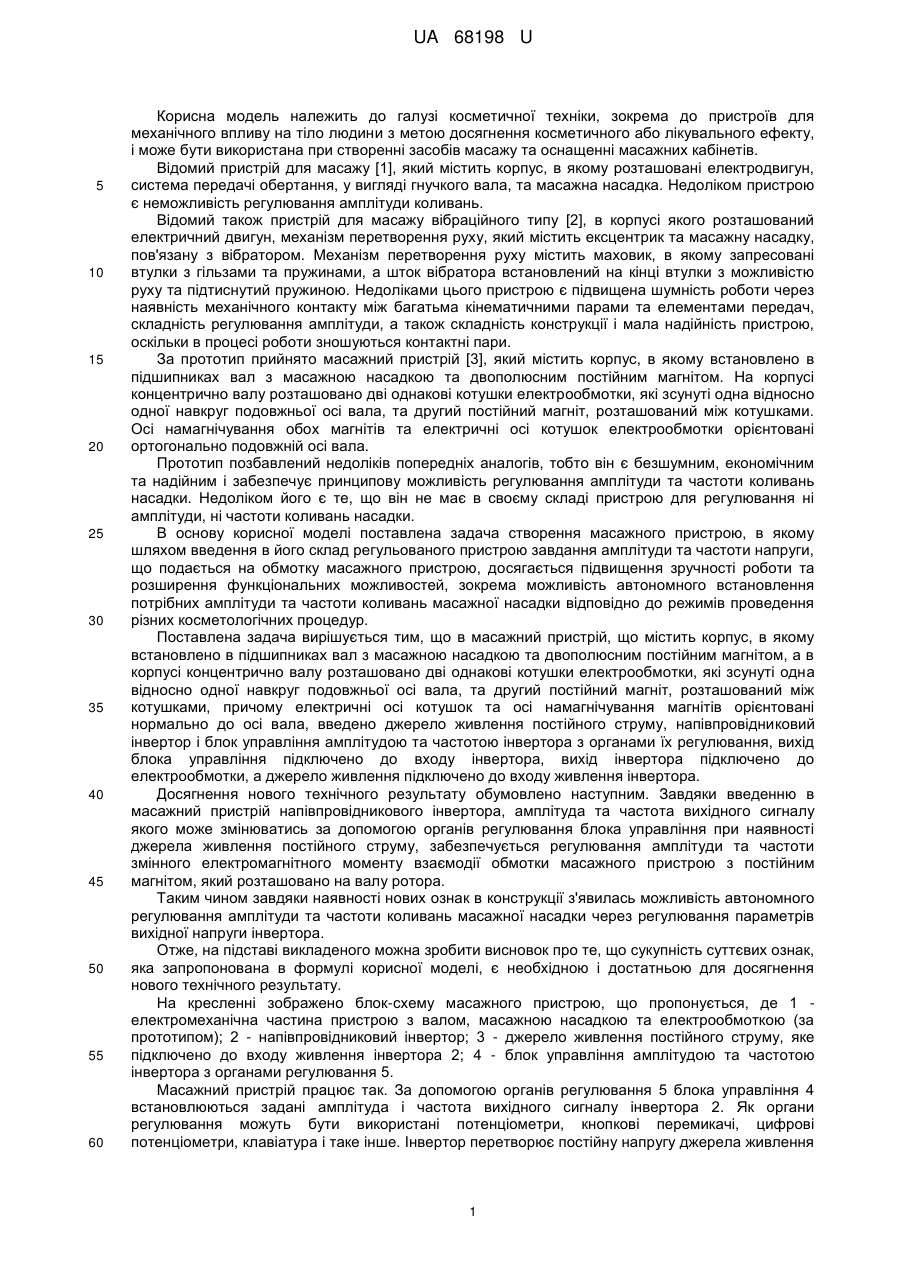

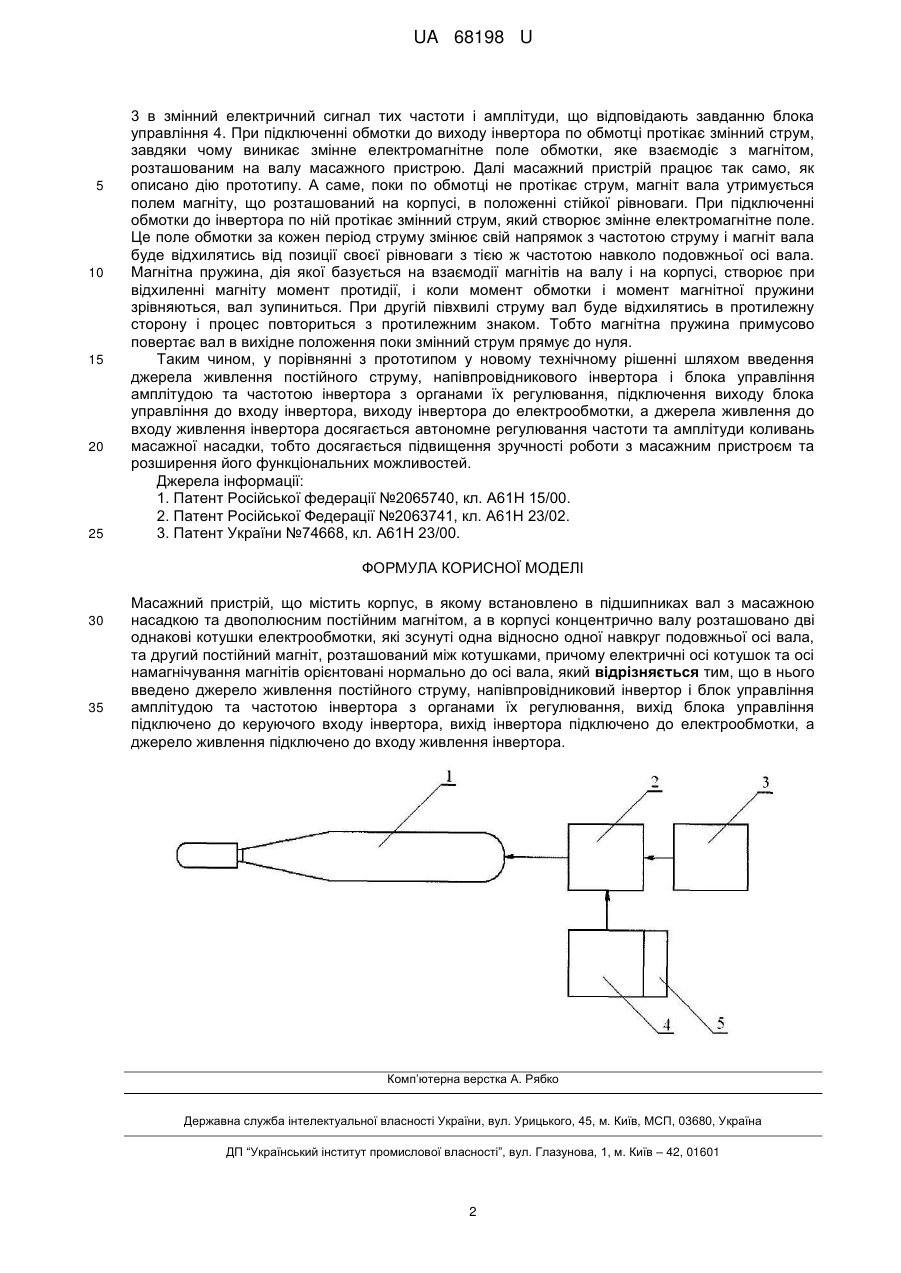

Реферат: Масажний пристрій містить корпус, в якому встановлено в підшипниках вал з масажною насадкою та двополюсним постійним магнітом. В корпусі концентрично валу розташовано дві однакові котушки електрообмотки, які зсунуті одна відносно одної навкруг подовжньої осі вала, та другий постійний магніт, розташований між котушками, причому електричні осі котушок та осі намагнічування магнітів орієнтовані нормально до осі вала. В пристрій введено джерело живлення постійного струму, напівпровідниковий інвертор і блок управління амплітудою та частотою інвертора з органами їх регулювання. Вихід блока управління підключено до керуючого входу інвертора, вихід інвертора підключено до електрообмотки, а джерело живлення підключено до входу живлення інвертора. UA 68198 U (12) UA 68198 U UA 68198 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі косметичної техніки, зокрема до пристроїв для механічного впливу на тіло людини з метою досягнення косметичного або лікувального ефекту, і може бути використана при створенні засобів масажу та оснащенні масажних кабінетів. Відомий пристрій для масажу [1], який містить корпус, в якому розташовані електродвигун, система передачі обертання, у вигляді гнучкого вала, та масажна насадка. Недоліком пристрою є неможливість регулювання амплітуди коливань. Відомий також пристрій для масажу вібраційного типу [2], в корпусі якого розташований електричний двигун, механізм перетворення руху, який містить ексцентрик та масажну насадку, пов'язану з вібратором. Механізм перетворення руху містить маховик, в якому запресовані втулки з гільзами та пружинами, а шток вібратора встановлений на кінці втулки з можливістю руху та підтиснутий пружиною. Недоліками цього пристрою є підвищена шумність роботи через наявність механічного контакту між багатьма кінематичними парами та елементами передач, складність регулювання амплітуди, а також складність конструкції і мала надійність пристрою, оскільки в процесі роботи зношуються контактні пари. За прототип прийнято масажний пристрій [3], який містить корпус, в якому встановлено в підшипниках вал з масажною насадкою та двополюсним постійним магнітом. На корпусі концентрично валу розташовано дві однакові котушки електрообмотки, які зсунуті одна відносно одної навкруг подовжньої осі вала, та другий постійний магніт, розташований між котушками. Осі намагнічування обох магнітів та електричні осі котушок електрообмотки орієнтовані ортогонально подовжній осі вала. Прототип позбавлений недоліків попередніх аналогів, тобто він є безшумним, економічним та надійним і забезпечує принципову можливість регулювання амплітуди та частоти коливань насадки. Недоліком його є те, що він не має в своєму складі пристрою для регулювання ні амплітуди, ні частоти коливань насадки. В основу корисної моделі поставлена задача створення масажного пристрою, в якому шляхом введення в його склад регульованого пристрою завдання амплітуди та частоти напруги, що подається на обмотку масажного пристрою, досягається підвищення зручності роботи та розширення функціональних можливостей, зокрема можливість автономного встановлення потрібних амплітуди та частоти коливань масажної насадки відповідно до режимів проведення різних косметологічних процедур. Поставлена задача вирішується тим, що в масажний пристрій, що містить корпус, в якому встановлено в підшипниках вал з масажною насадкою та двополюсним постійним магнітом, а в корпусі концентрично валу розташовано дві однакові котушки електрообмотки, які зсунуті одна відносно одної навкруг подовжньої осі вала, та другий постійний магніт, розташований між котушками, причому електричні осі котушок та осі намагнічування магнітів орієнтовані нормально до осі вала, введено джерело живлення постійного струму, напівпровідниковий інвертор і блок управління амплітудою та частотою інвертора з органами їх регулювання, вихід блока управління підключено до входу інвертора, вихід інвертора підключено до електрообмотки, а джерело живлення підключено до входу живлення інвертора. Досягнення нового технічного результату обумовлено наступним. Завдяки введенню в масажний пристрій напівпровідникового інвертора, амплітуда та частота вихідного сигналу якого може змінюватись за допомогою органів регулювання блока управління при наявності джерела живлення постійного струму, забезпечується регулювання амплітуди та частоти змінного електромагнітного моменту взаємодії обмотки масажного пристрою з постійним магнітом, який розташовано на валу ротора. Таким чином завдяки наявності нових ознак в конструкції з'явилась можливість автономного регулювання амплітуди та частоти коливань масажної насадки через регулювання параметрів вихідної напруги інвертора. Отже, на підставі викладеного можна зробити висновок про те, що сукупність суттєвих ознак, яка запропонована в формулі корисної моделі, є необхідною і достатньою для досягнення нового технічного результату. На кресленні зображено блок-схему масажного пристрою, що пропонується, де 1 електромеханічна частина пристрою з валом, масажною насадкою та електрообмоткою (за прототипом); 2 - напівпровідниковий інвертор; 3 - джерело живлення постійного струму, яке підключено до входу живлення інвертора 2; 4 - блок управління амплітудою та частотою інвертора з органами регулювання 5. Масажний пристрій працює так. За допомогою органів регулювання 5 блока управління 4 встановлюються задані амплітуда і частота вихідного сигналу інвертора 2. Як органи регулювання можуть бути використані потенціометри, кнопкові перемикачі, цифрові потенціометри, клавіатура і таке інше. Інвертор перетворює постійну напругу джерела живлення 1 UA 68198 U 5 10 15 20 25 3 в змінний електричний сигнал тих частоти і амплітуди, що відповідають завданню блока управління 4. При підключенні обмотки до виходу інвертора по обмотці протікає змінний струм, завдяки чому виникає змінне електромагнітне поле обмотки, яке взаємодіє з магнітом, розташованим на валу масажного пристрою. Далі масажний пристрій працює так само, як описано дію прототипу. А саме, поки по обмотці не протікає струм, магніт вала утримується полем магніту, що розташований на корпусі, в положенні стійкої рівноваги. При підключенні обмотки до інвертора по ній протікає змінний струм, який створює змінне електромагнітне поле. Це поле обмотки за кожен період струму змінює свій напрямок з частотою струму і магніт вала буде відхилятись від позиції своєї рівноваги з тією ж частотою навколо подовжньої осі вала. Магнітна пружина, дія якої базується на взаємодії магнітів на валу і на корпусі, створює при відхиленні магніту момент протидії, і коли момент обмотки і момент магнітної пружини зрівняються, вал зупиниться. При другій півхвилі струму вал буде відхилятись в протилежну сторону і процес повториться з протилежним знаком. Тобто магнітна пружина примусово повертає вал в вихідне положення поки змінний струм прямує до нуля. Таким чином, у порівнянні з прототипом у новому технічному рішенні шляхом введення джерела живлення постійного струму, напівпровідникового інвертора і блока управління амплітудою та частотою інвертора з органами їх регулювання, підключення виходу блока управління до входу інвертора, виходу інвертора до електрообмотки, а джерела живлення до входу живлення інвертора досягається автономне регулювання частоти та амплітуди коливань масажної насадки, тобто досягається підвищення зручності роботи з масажним пристроєм та розширення його функціональних можливостей. Джерела інформації: 1. Патент Російської федерації №2065740, кл. А61Н 15/00. 2. Патент Російської Федерації №2063741, кл. А61Н 23/02. 3. Патент України №74668, кл. А61Н 23/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Масажний пристрій, що містить корпус, в якому встановлено в підшипниках вал з масажною насадкою та двополюсним постійним магнітом, а в корпусі концентрично валу розташовано дві однакові котушки електрообмотки, які зсунуті одна відносно одної навкруг подовжньої осі вала, та другий постійний магніт, розташований між котушками, причому електричні осі котушок та осі намагнічування магнітів орієнтовані нормально до осі вала, який відрізняється тим, що в нього введено джерело живлення постійного струму, напівпровідниковий інвертор і блок управління амплітудою та частотою інвертора з органами їх регулювання, вихід блока управління підключено до керуючого входу інвертора, вихід інвертора підключено до електрообмотки, а джерело живлення підключено до входу живлення інвертора. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
