Пристрій для розтарювання одноразових контейнерів

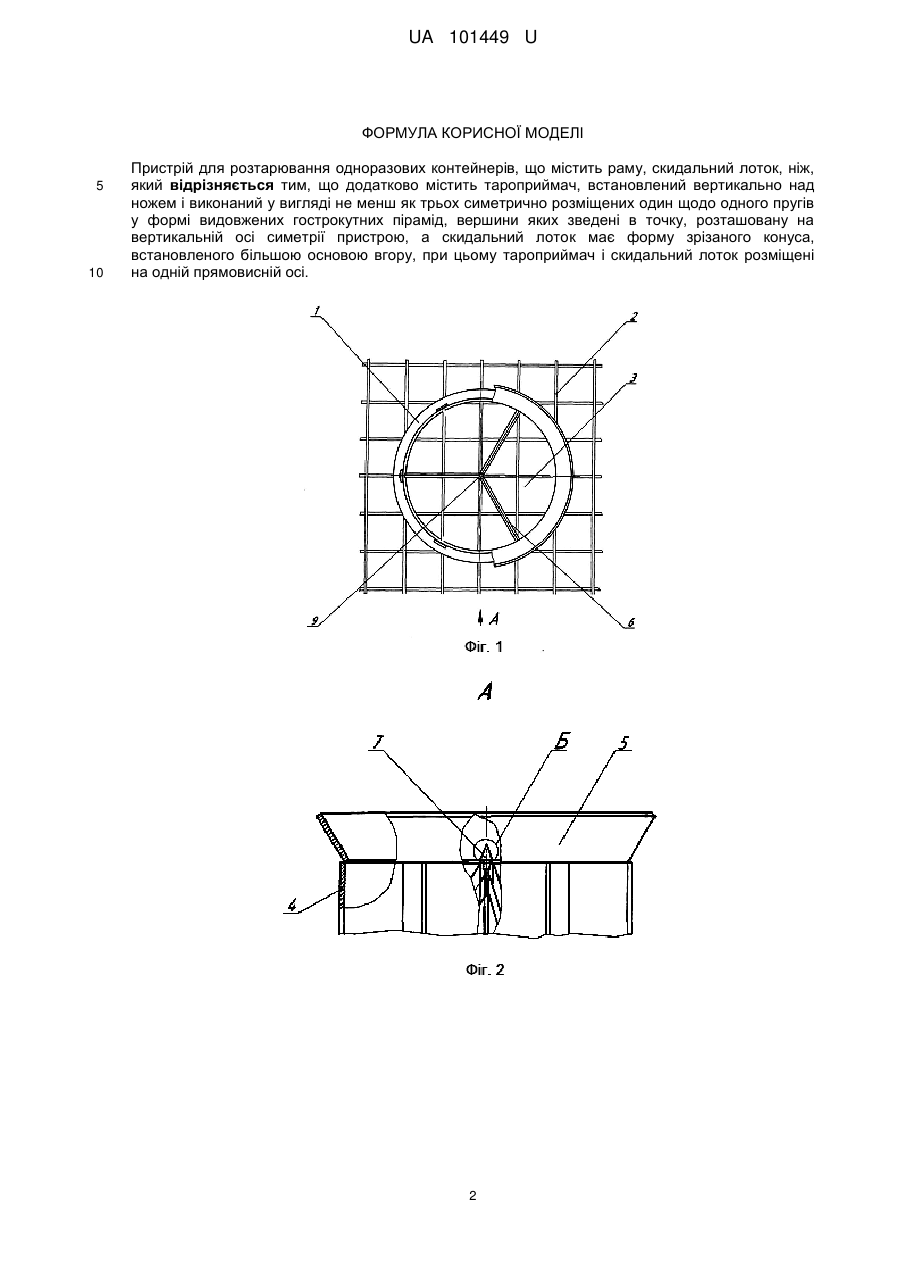

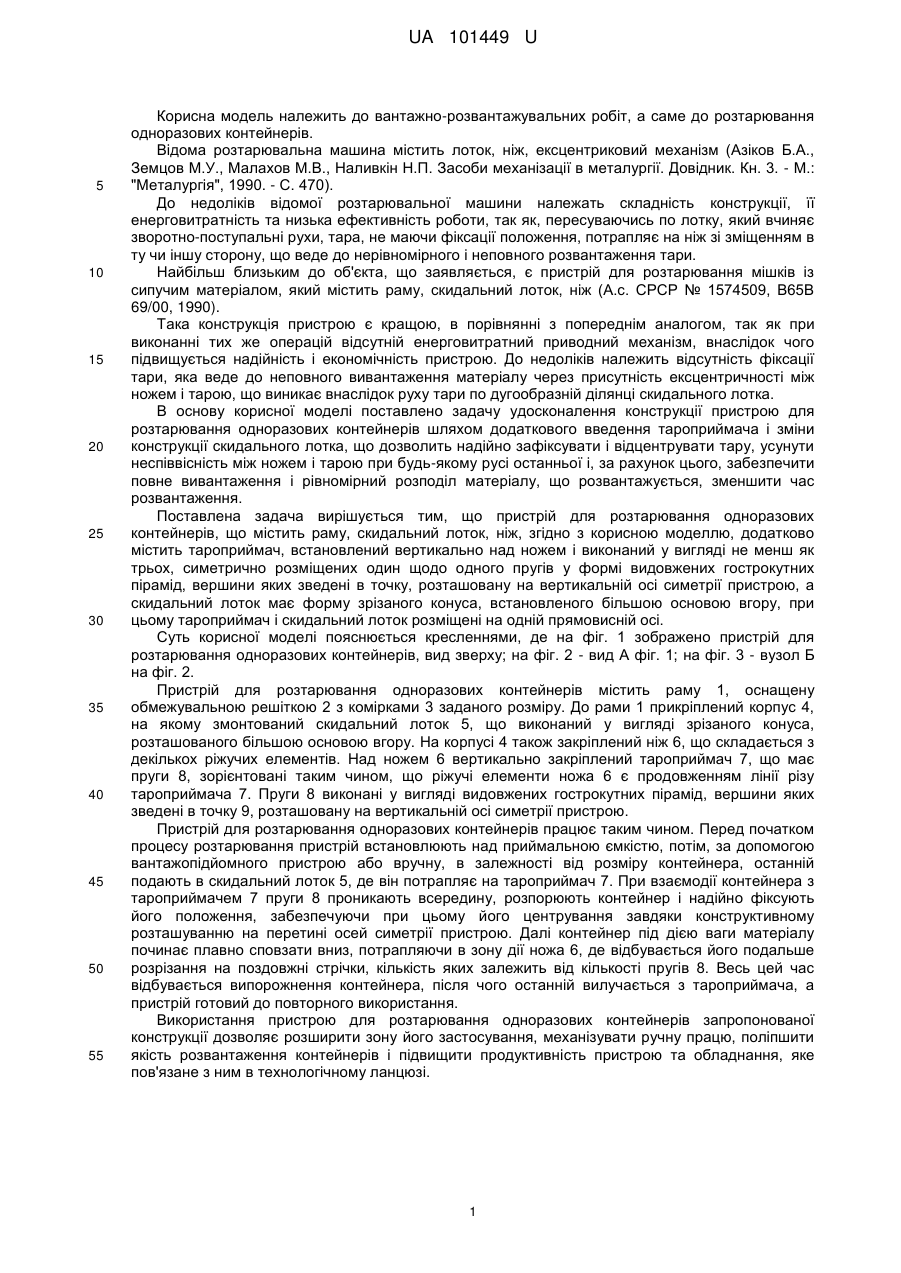

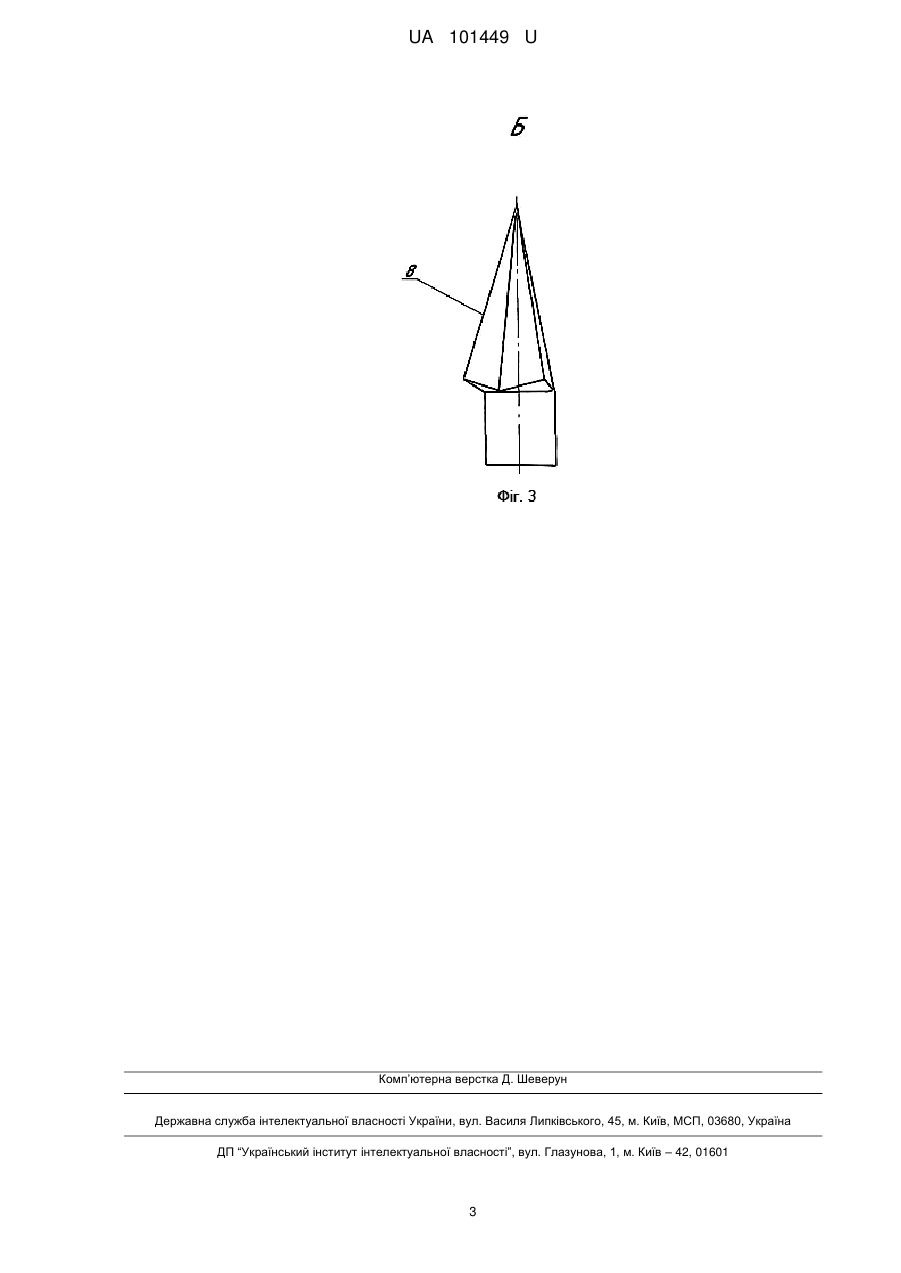

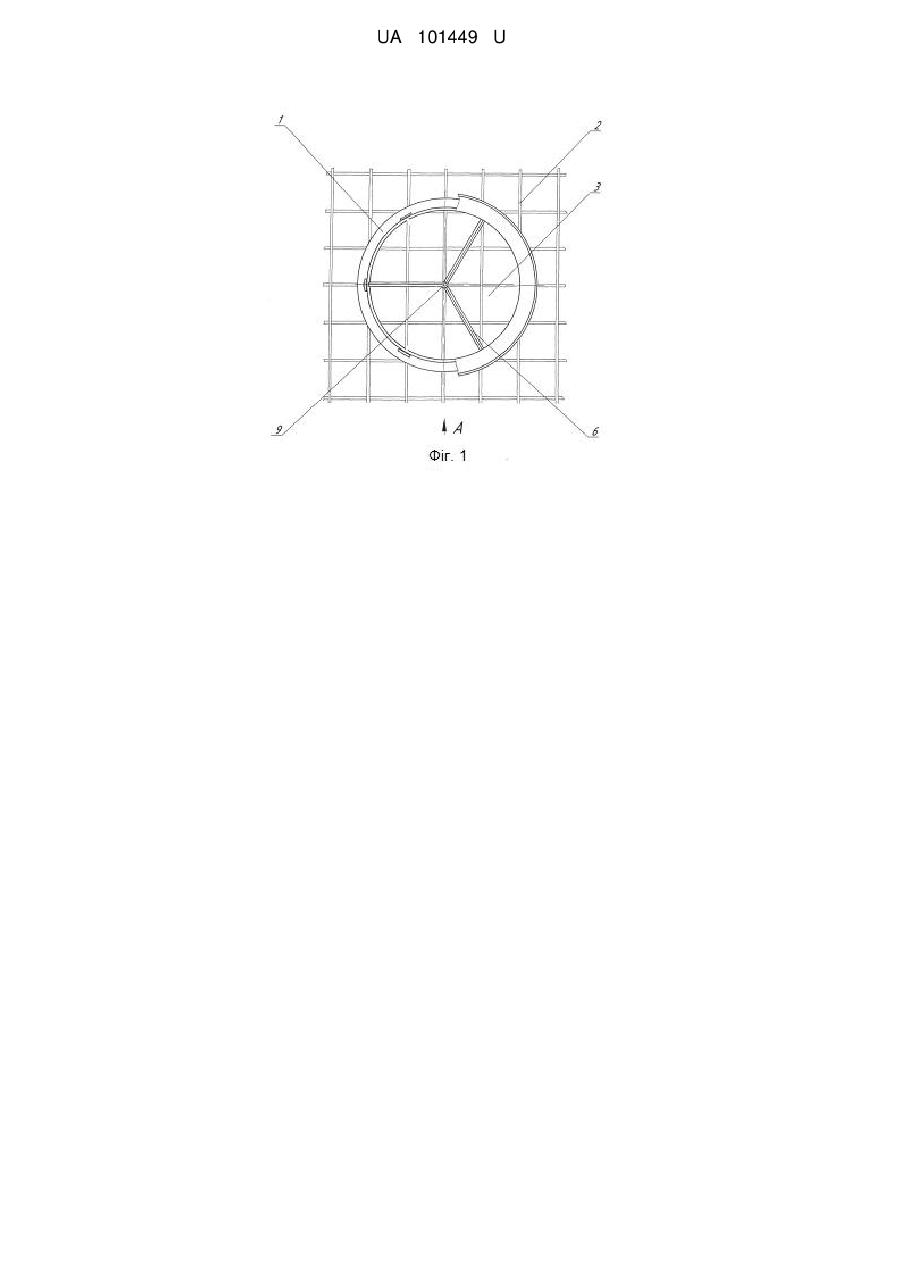

Реферат: Пристрій для розтарювання одноразових контейнерів, що містить раму, скидальний лоток, ніж, причому додатково містить тароприймач, встановлений вертикально над ножем і виконаний у вигляді не менш як трьох симетрично розміщених один щодо одного пругів у формі видовжених гострокутних пірамід, вершини яких зведені в точку, розташовану на вертикальній осі симетрії пристрою, а скидальний лоток має форму зрізаного конуса, встановленого більшою основою вгору, при цьому тароприймач і скидальний лоток розміщені на одній прямовисній осі. UA 101449 U (12) UA 101449 U UA 101449 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вантажно-розвантажувальних робіт, а саме до розтарювання одноразових контейнерів. Відома розтарювальна машина містить лоток, ніж, ексцентриковий механізм (Азіков Б.А., Земцов М.У., Малахов М.В., Наливкін Н.П. Засоби механізації в металургії. Довідник. Кн. 3. - М.: "Металургія", 1990. - С. 470). До недоліків відомої розтарювальної машини належать складність конструкції, її енерговитратність та низька ефективність роботи, так як, пересуваючись по лотку, який вчиняє зворотно-поступальні рухи, тара, не маючи фіксації положення, потрапляє на ніж зі зміщенням в ту чи іншу сторону, що веде до нерівномірного і неповного розвантаження тари. Найбільш близьким до об'єкта, що заявляється, є пристрій для розтарювання мішків із сипучим матеріалом, який містить раму, скидальний лоток, ніж (А.с. СРСР № 1574509, В65В 69/00, 1990). Така конструкція пристрою є кращою, в порівнянні з попереднім аналогом, так як при виконанні тих же операцій відсутній енерговитратний приводний механізм, внаслідок чого підвищується надійність і економічність пристрою. До недоліків належить відсутність фіксації тари, яка веде до неповного вивантаження матеріалу через присутність ексцентричності між ножем і тарою, що виникає внаслідок руху тари по дугообразній ділянці скидального лотка. В основу корисної моделі поставлено задачу удосконалення конструкції пристрою для розтарювання одноразових контейнерів шляхом додаткового введення тароприймача і зміни конструкції скидального лотка, що дозволить надійно зафіксувати і відцентрувати тару, усунути неспіввісність між ножем і тарою при будь-якому русі останньої і, за рахунок цього, забезпечити повне вивантаження і рівномірний розподіл матеріалу, що розвантажується, зменшити час розвантаження. Поставлена задача вирішується тим, що пристрій для розтарювання одноразових контейнерів, що містить раму, скидальний лоток, ніж, згідно з корисною моделлю, додатково містить тароприймач, встановлений вертикально над ножем і виконаний у вигляді не менш як трьох, симетрично розміщених один щодо одного пругів у формі видовжених гострокутних пірамід, вершини яких зведені в точку, розташовану на вертикальній осі симетрії пристрою, а скидальний лоток має форму зрізаного конуса, встановленого більшою основою вгору, при цьому тароприймач і скидальний лоток розміщені на одній прямовисній осі. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено пристрій для розтарювання одноразових контейнерів, вид зверху; на фіг. 2 - вид А фіг. 1; на фіг. 3 - вузол Б на фіг. 2. Пристрій для розтарювання одноразових контейнерів містить раму 1, оснащену обмежувальною решіткою 2 з комірками 3 заданого розміру. До рами 1 прикріплений корпус 4, на якому змонтований скидальний лоток 5, що виконаний у вигляді зрізаного конуса, розташованого більшою основою вгору. На корпусі 4 також закріплений ніж 6, що складається з декількох ріжучих елементів. Над ножем 6 вертикально закріплений тароприймач 7, що має пруги 8, зорієнтовані таким чином, що ріжучі елементи ножа 6 є продовженням лінії різу тароприймача 7. Пруги 8 виконані у вигляді видовжених гострокутних пірамід, вершини яких зведені в точку 9, розташовану на вертикальній осі симетрії пристрою. Пристрій для розтарювання одноразових контейнерів працює таким чином. Перед початком процесу розтарювання пристрій встановлюють над приймальною ємкістю, потім, за допомогою вантажопідйомного пристрою або вручну, в залежності від розміру контейнера, останній подають в скидальний лоток 5, де він потрапляє на тароприймач 7. При взаємодії контейнера з тароприймачем 7 пруги 8 проникають всередину, розпорюють контейнер і надійно фіксують його положення, забезпечуючи при цьому його центрування завдяки конструктивному розташуванню на перетині осей симетрії пристрою. Далі контейнер під дією ваги матеріалу починає плавно сповзати вниз, потрапляючи в зону дії ножа 6, де відбувається його подальше розрізання на поздовжні стрічки, кількість яких залежить від кількості пругів 8. Весь цей час відбувається випорожнення контейнера, після чого останній вилучається з тароприймача, а пристрій готовий до повторного використання. Використання пристрою для розтарювання одноразових контейнерів запропонованої конструкції дозволяє розширити зону його застосування, механізувати ручну працю, поліпшити якість розвантаження контейнерів і підвищити продуктивність пристрою та обладнання, яке пов'язане з ним в технологічному ланцюзі. 1 UA 101449 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для розтарювання одноразових контейнерів, що містить раму, скидальний лоток, ніж, який відрізняється тим, що додатково містить тароприймач, встановлений вертикально над ножем і виконаний у вигляді не менш як трьох симетрично розміщених один щодо одного пругів у формі видовжених гострокутних пірамід, вершини яких зведені в точку, розташовану на вертикальній осі симетрії пристрою, а скидальний лоток має форму зрізаного конуса, встановленого більшою основою вгору, при цьому тароприймач і скидальний лоток розміщені на одній прямовисній осі. 2 UA 101449 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
