Холодильник для прокату

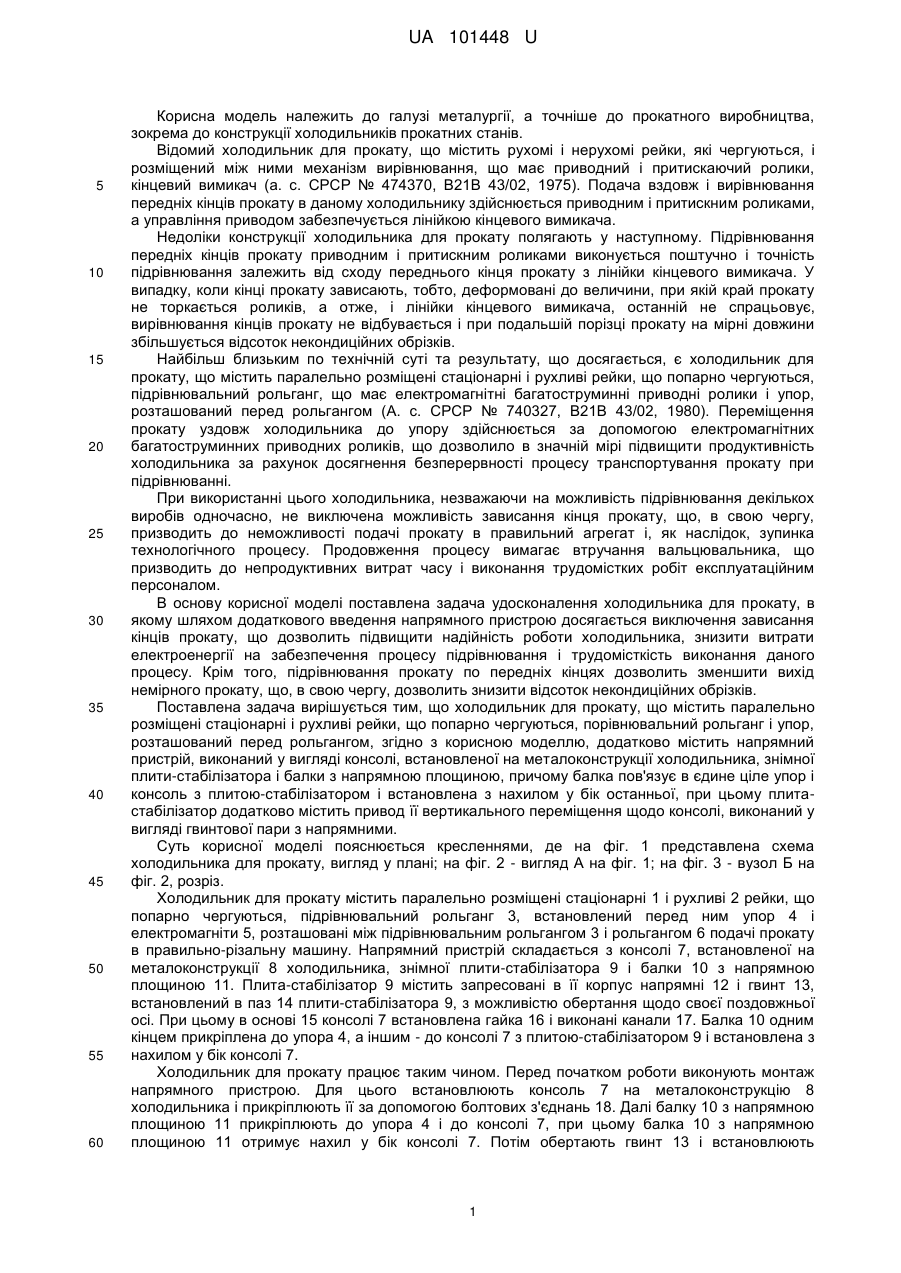

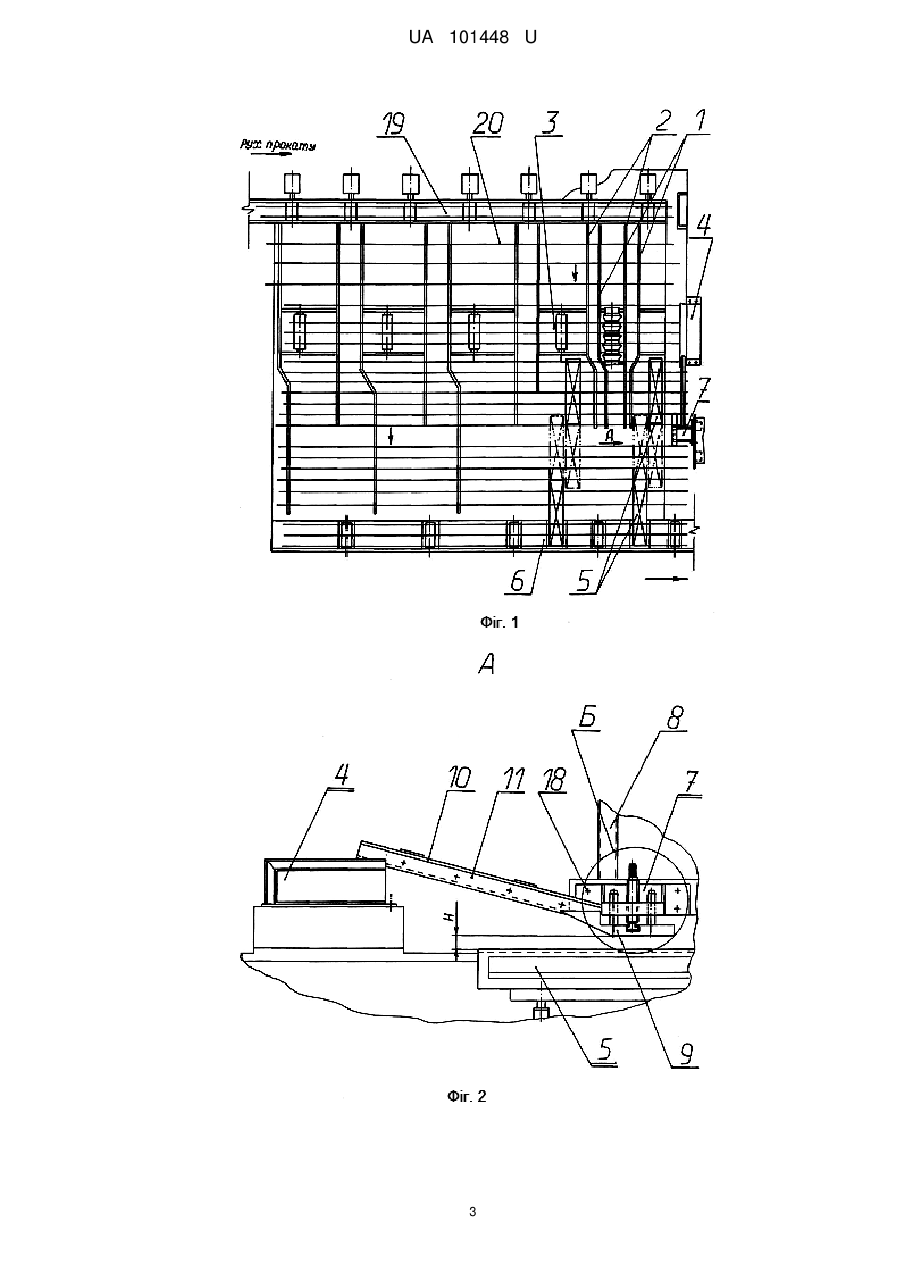

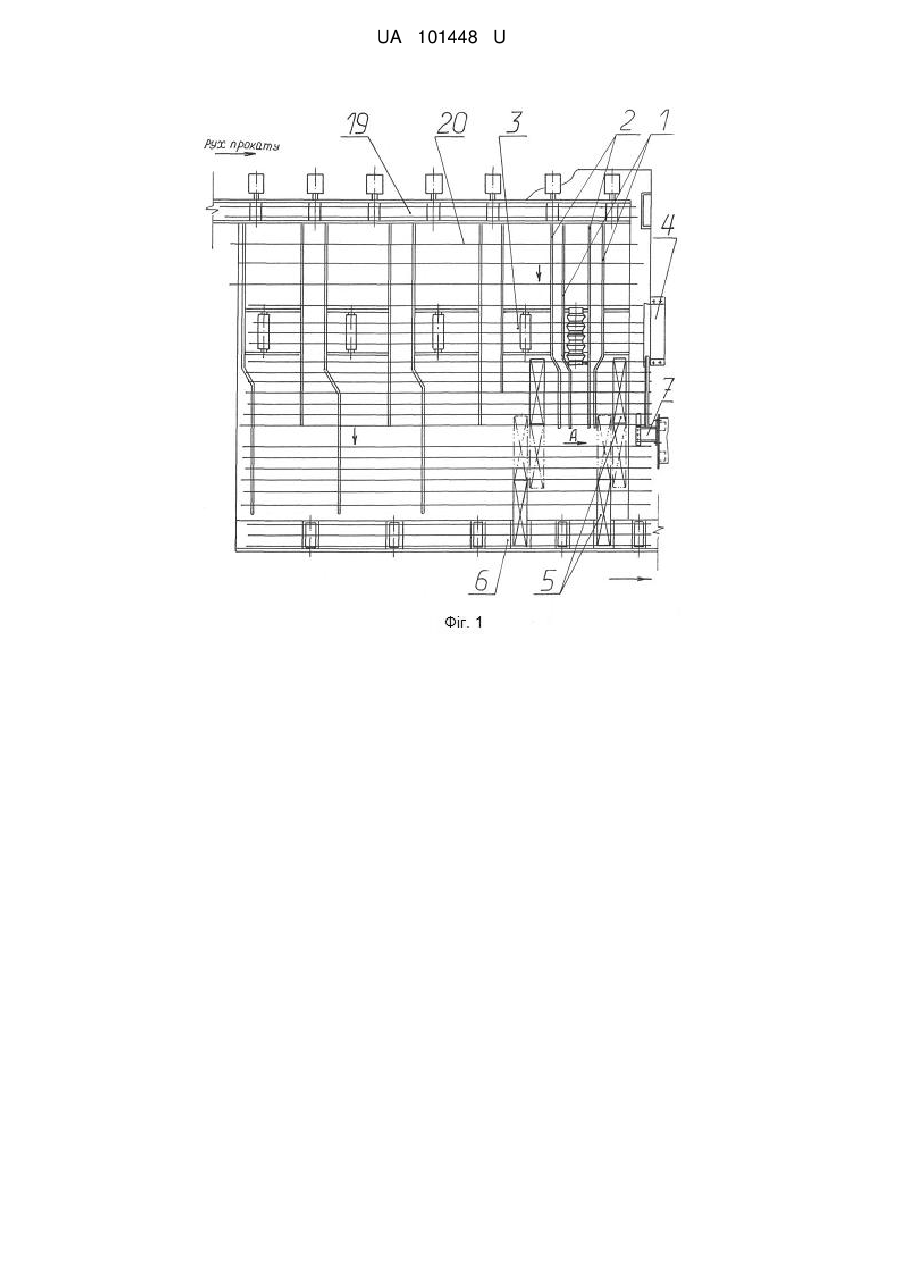

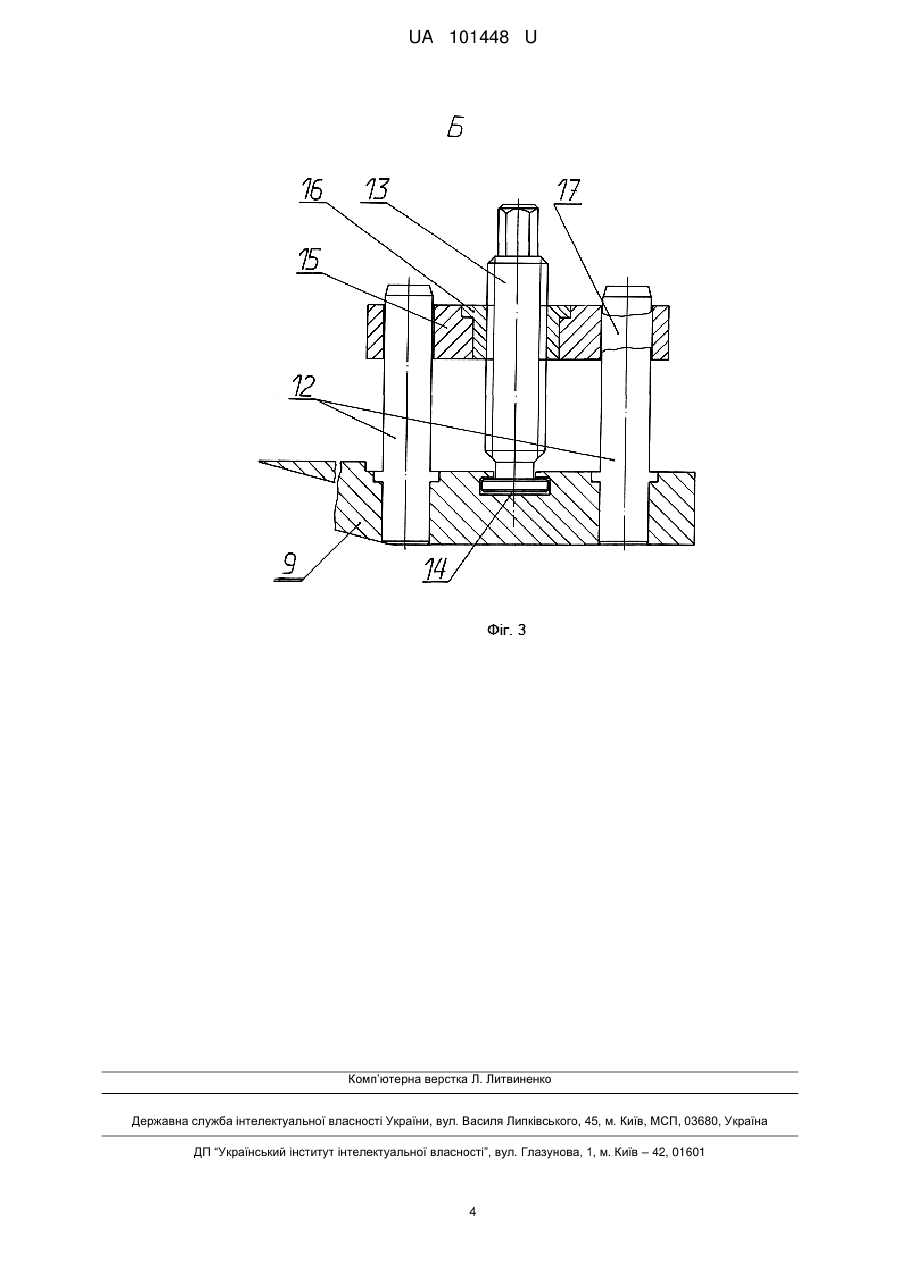

Реферат: Холодильник для прокату, що містить паралельно розміщені стаціонарні і рухливі рейки, що попарно чергуються, порівнювальний рольганг і упор, розташований перед рольгангом, причому він додатково містить напрямний пристрій, виконаний у вигляді консолі, встановленої на металоконструкції холодильника, знімної плити-стабілізатора і балки з напрямною площиною, причому балка пов'язує в єдине ціле упор і консоль з плитою-стабілізатором і встановлена з нахилом у бік останньої. UA 101448 U (12) UA 101448 U UA 101448 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металургії, а точніше до прокатного виробництва, зокрема до конструкції холодильників прокатних станів. Відомий холодильник для прокату, що містить рухомі і нерухомі рейки, які чергуються, і розміщений між ними механізм вирівнювання, що має приводний і притискаючий ролики, кінцевий вимикач (а. с. СРСР № 474370, В21В 43/02, 1975). Подача вздовж і вирівнювання передніх кінців прокату в даному холодильнику здійснюється приводним і притискним роликами, а управління приводом забезпечується лінійкою кінцевого вимикача. Недоліки конструкції холодильника для прокату полягають у наступному. Підрівнювання передніх кінців прокату приводним і притискним роликами виконується поштучно і точність підрівнювання залежить від сходу переднього кінця прокату з лінійки кінцевого вимикача. У випадку, коли кінці прокату зависають, тобто, деформовані до величини, при якій край прокату не торкається роликів, а отже, і лінійки кінцевого вимикача, останній не спрацьовує, вирівнювання кінців прокату не відбувається і при подальшій порізці прокату на мірні довжини збільшується відсоток некондиційних обрізків. Найбільш близьким по технічній суті та результату, що досягається, є холодильник для прокату, що містить паралельно розміщені стаціонарні і рухливі рейки, що попарно чергуються, підрівнювальний рольганг, що має електромагнітні багатоструминні приводні ролики і упор, розташований перед рольгангом (А. с. СРСР № 740327, В21В 43/02, 1980). Переміщення прокату уздовж холодильника до упору здійснюється за допомогою електромагнітних багатоструминних приводних роликів, що дозволило в значній мірі підвищити продуктивність холодильника за рахунок досягнення безперервності процесу транспортування прокату при підрівнюванні. При використанні цього холодильника, незважаючи на можливість підрівнювання декількох виробів одночасно, не виключена можливість зависання кінця прокату, що, в свою чергу, призводить до неможливості подачі прокату в правильний агрегат і, як наслідок, зупинка технологічного процесу. Продовження процесу вимагає втручання вальцювальника, що призводить до непродуктивних витрат часу і виконання трудомістких робіт експлуатаційним персоналом. В основу корисної моделі поставлена задача удосконалення холодильника для прокату, в якому шляхом додаткового введення напрямного пристрою досягається виключення зависання кінців прокату, що дозволить підвищити надійність роботи холодильника, знизити витрати електроенергії на забезпечення процесу підрівнювання і трудомісткість виконання даного процесу. Крім того, підрівнювання прокату по передніх кінцях дозволить зменшити вихід немірного прокату, що, в свою чергу, дозволить знизити відсоток некондиційних обрізків. Поставлена задача вирішується тим, що холодильник для прокату, що містить паралельно розміщені стаціонарні і рухливі рейки, що попарно чергуються, порівнювальний рольганг і упор, розташований перед рольгангом, згідно з корисною моделлю, додатково містить напрямний пристрій, виконаний у вигляді консолі, встановленої на металоконструкції холодильника, знімної плити-стабілізатора і балки з напрямною площиною, причому балка пов'язує в єдине ціле упор і консоль з плитою-стабілізатором і встановлена з нахилом у бік останньої, при цьому плитастабілізатор додатково містить привод її вертикального переміщення щодо консолі, виконаний у вигляді гвинтової пари з напрямними. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 представлена схема холодильника для прокату, вигляд у плані; на фіг. 2 - вигляд А на фіг. 1; на фіг. 3 - вузол Б на фіг. 2, розріз. Холодильник для прокату містить паралельно розміщені стаціонарні 1 і рухливі 2 рейки, що попарно чергуються, підрівнювальний рольганг 3, встановлений перед ним упор 4 і електромагніти 5, розташовані між підрівнювальним рольгангом 3 і рольгангом 6 подачі прокату в правильно-різальну машину. Напрямний пристрій складається з консолі 7, встановленої на металоконструкції 8 холодильника, знімної плити-стабілізатора 9 і балки 10 з напрямною площиною 11. Плита-стабілізатор 9 містить запресовані в її корпус напрямні 12 і гвинт 13, встановлений в паз 14 плити-стабілізатора 9, з можливістю обертання щодо своєї поздовжньої осі. При цьому в основі 15 консолі 7 встановлена гайка 16 і виконані канали 17. Балка 10 одним кінцем прикріплена до упора 4, а іншим - до консолі 7 з плитою-стабілізатором 9 і встановлена з нахилом у бік консолі 7. Холодильник для прокату працює таким чином. Перед початком роботи виконують монтаж напрямного пристрою. Для цього встановлюють консоль 7 на металоконструкцію 8 холодильника і прикріплюють її за допомогою болтових з'єднань 18. Далі балку 10 з напрямною площиною 11 прикріплюють до упора 4 і до консолі 7, при цьому балка 10 з напрямною площиною 11 отримує нахил у бік консолі 7. Потім обертають гвинт 13 і встановлюють 1 UA 101448 U 5 10 15 20 25 30 35 необхідний зазор H між нижньою поверхнею плити-стабілізатора 9 і робочою поверхнею електромагніту 5. Холодильник готовий до роботи. На холодильник підвідним рольгангом 19 поштучно подають прокат 20. Після зупинки прокат 20, за допомогою стаціонарних 1 і рухливих 2 рейок, перекладають в поперечному напрямку до підрівнювального рольганга 3. При перекладанні прокат 20 остигає. Рухливі рейки 2, здійснюючи зворотно-поступальний рух по круговій траєкторії, укладають остиглий прокат на перші по ходу перекладання струмки роликів підрівнювального рольганга 3, які обертаються із заданою швидкістю. При цьому прокат набуває деякого прискорення, тобто здійснюється його транспортування в поздовжньому напрямку до упора 4. В цей же час рухливі рейки 2 повертаються у вихідне положення (положення, коли рухливі 2 рейки та стаціонарні 1 рейки за рівнем суміщені) і починається черговий цикл подачі прокату на ролики підрівнювального рольганга 3 до моменту, доки не будуть заповнені всі струмки його роликів. Після досягнення прокатом упора 4, відбувається його зупинка в одному положенні щодо холодильника, тобто підрівнювання прокату по кінцях. Після цього прокат передається на електромагніти 5 і далі до рольганга 6 подачі прокату в правильно-різальну машину. У випадку, коли передні кінці прокату зависають, вони контактують з напрямною площиною 11 балки 10 і, при подальшому переміщенні в сторону електромагніту 5, ковзають по напрямній площині 11, досягають плити-стабілізатора 9 і гарантовано захоплюються електромагнітом 5, який передає прокат до рольгангу 6 подачі прокату в правильно-різальну машину. Використання холодильника для прокату заявленої конструкції дозволить виключити зависання кінців прокату, що підвищить надійність і забезпечить безперервність роботи холодильника, полегшить працю експлуатаційному персоналу, а головне знизить відсоток некондиційних обрізків за рахунок якості підрівнювання прокату по передніх кінцях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Холодильник для прокату, що містить паралельно розміщені стаціонарні і рухливі рейки, що попарно чергуються, порівнювальний рольганг і упор, розташований перед рольгангом, який відрізняється тим, що він додатково містить напрямний пристрій, виконаний у вигляді консолі, встановленої на металоконструкції холодильника, знімної плити-стабілізатора і балки з напрямною площиною, причому балка пов'язує в єдине ціле упор і консоль з плитоюстабілізатором і встановлена з нахилом у бік останньої. 2. Холодильник за п. 1, який відрізняється тим, що плита-стабілізатор додатково містить привод її вертикального переміщення щодо консолі, виконаний у вигляді гвинтової пари з напрямними. 2 UA 101448 U 3 UA 101448 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
