Газоструминний подрібнювач

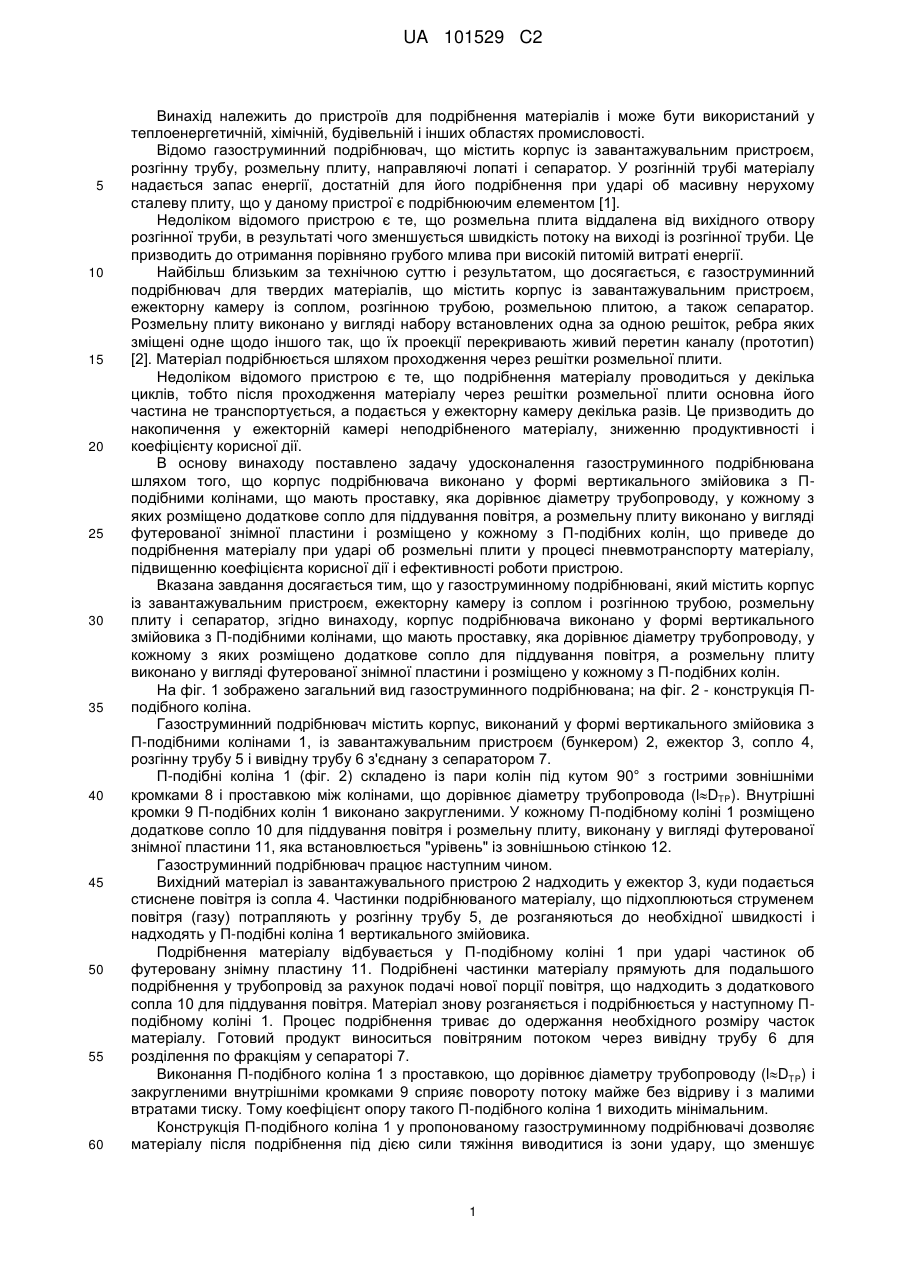

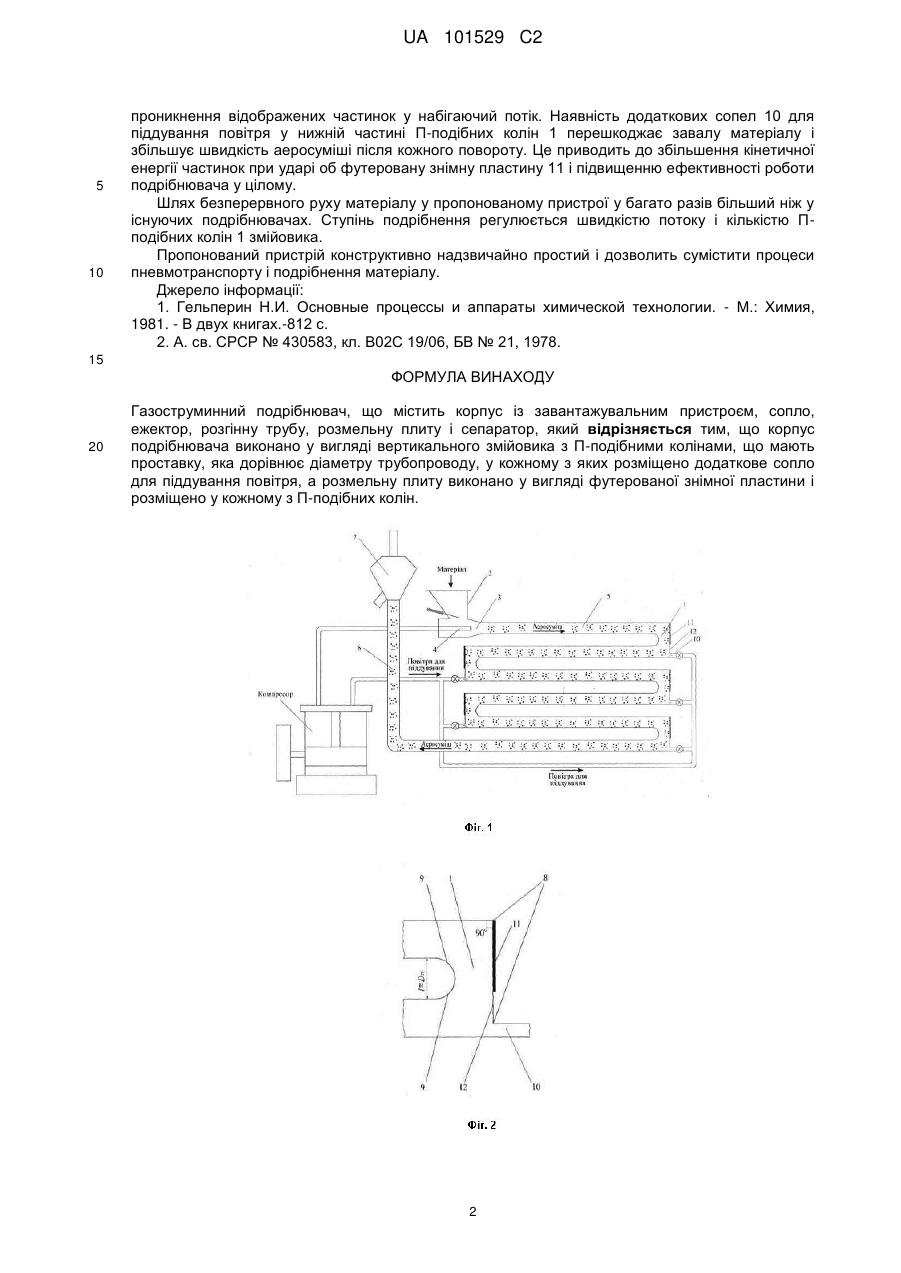

Реферат: Винахід належить до пристроїв для подрібнення матеріалів і може бути використаний в теплоенергетичній, хімічній, будівельній і інших областях промисловості. Газоструминний подрібнювач містить корпус із завантажувальним пристроєм, сопло, ежектор, розгінну трубу, розмельну плиту і сепаратор. Згідно з винаходом, корпус подрібнювача виконано у вигляді вертикального змійовика з П-подібними колінами, що мають проставку, яка дорівнює діаметру трубопроводу. У кожному з колін розміщено додаткове сопло для піддування повітря, а розмельну плиту виконано у вигляді футерованої знімної пластини і розміщено у кожному з Пподібних колін. Технічний результат: підвищення ефективності процесу подрібнення, поєднання процесів пневмотранспорту і подрібнення матеріалів. UA 101529 C2 (12) UA 101529 C2 UA 101529 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристроїв для подрібнення матеріалів і може бути використаний у теплоенергетичній, хімічній, будівельній і інших областях промисловості. Відомо газоструминний подрібнювач, що містить корпус із завантажувальним пристроєм, розгінну трубу, розмельну плиту, направляючі лопаті і сепаратор. У розгінній трубі матеріалу надається запас енергії, достатній для його подрібнення при ударі об масивну нерухому сталеву плиту, що у даному пристрої є подрібнюючим елементом [1]. Недоліком відомого пристрою є те, що розмельна плита віддалена від вихідного отвору розгінної труби, в результаті чого зменшується швидкість потоку на виході із розгінної труби. Це призводить до отримання порівняно грубого млива при високій питомій витраті енергії. Найбільш близьким за технічною суттю і результатом, що досягається, є газоструминний подрібнювач для твердих матеріалів, що містить корпус із завантажувальним пристроєм, ежекторну камеру із соплом, розгінною трубою, розмельною плитою, а також сепаратор. Розмельну плиту виконано у вигляді набору встановлених одна за одною решіток, ребра яких зміщені одне щодо іншого так, що їх проекції перекривають живий перетин каналу (прототип) [2]. Матеріал подрібнюється шляхом проходження через решітки розмельної плити. Недоліком відомого пристрою є те, що подрібнення матеріалу проводиться у декілька циклів, тобто після проходження матеріалу через решітки розмельної плити основна його частина не транспортується, а подається у ежекторну камеру декілька разів. Це призводить до накопичення у ежекторній камері неподрібненого матеріалу, зниженню продуктивності і коефіцієнту корисної дії. В основу винаходу поставлено задачу удосконалення газоструминного подрібнювана шляхом того, що корпус подрібнювача виконано у формі вертикального змійовика з Пподібними колінами, що мають проставку, яка дорівнює діаметру трубопроводу, у кожному з яких розміщено додаткове сопло для піддування повітря, а розмельну плиту виконано у вигляді футерованої знімної пластини і розміщено у кожному з П-подібних колін, що приведе до подрібнення матеріалу при ударі об розмельні плити у процесі пневмотранспорту матеріалу, підвищенню коефіцієнта корисної дії і ефективності роботи пристрою. Вказана завдання досягається тим, що у газоструминному подрібнювані, який містить корпус із завантажувальним пристроєм, ежекторну камеру із соплом і розгінною трубою, розмельну плиту і сепаратор, згідно винаходу, корпус подрібнювача виконано у формі вертикального змійовика з П-подібними колінами, що мають проставку, яка дорівнює діаметру трубопроводу, у кожному з яких розміщено додаткове сопло для піддування повітря, а розмельну плиту виконано у вигляді футерованої знімної пластини і розміщено у кожному з П-подібних колін. На фіг. 1 зображено загальний вид газоструминного подрібнювана; на фіг. 2 - конструкція Пподібного коліна. Газоструминний подрібнювач містить корпус, виконаний у формі вертикального змійовика з П-подібними колінами 1, із завантажувальним пристроєм (бункером) 2, ежектор 3, сопло 4, розгінну трубу 5 і вивідну трубу 6 з'єднану з сепаратором 7. П-подібні коліна 1 (фіг. 2) складено із пари колін під кутом 90° з гострими зовнішніми кромками 8 і проставкою між колінами, що дорівнює діаметру трубопровода (lDTP). Внутрішні кромки 9 П-подібних колін 1 виконано закругленими. У кожному П-подібному коліні 1 розміщено додаткове сопло 10 для піддування повітря і розмельну плиту, виконану у вигляді футерованої знімної пластини 11, яка встановлюється "урівень" із зовнішньою стінкою 12. Газоструминний подрібнювач працює наступним чином. Вихідний матеріал із завантажувального пристрою 2 надходить у ежектор 3, куди подається стиснене повітря із сопла 4. Частинки подрібнюваного матеріалу, що підхоплюються струменем повітря (газу) потрапляють у розгінну трубу 5, де розганяються до необхідної швидкості і надходять у П-подібні коліна 1 вертикального змійовика. Подрібнення матеріалу відбувається у П-подібному коліні 1 при ударі частинок об футеровану знімну пластину 11. Подрібнені частинки матеріалу прямують для подальшого подрібнення у трубопровід за рахунок подачі нової порції повітря, що надходить з додаткового сопла 10 для піддування повітря. Матеріал знову розганяється і подрібнюється у наступному Пподібному коліні 1. Процес подрібнення триває до одержання необхідного розміру часток матеріалу. Готовий продукт виноситься повітряним потоком через вивідну трубу 6 для розділення по фракціям у сепараторі 7. Виконання П-подібного коліна 1 з проставкою, що дорівнює діаметру трубопроводу (lDTP) і закругленими внутрішніми кромками 9 сприяє повороту потоку майже без відриву і з малими втратами тиску. Тому коефіцієнт опору такого П-подібного коліна 1 виходить мінімальним. Конструкція П-подібного коліна 1 у пропонованому газоструминному подрібнювачі дозволяє матеріалу після подрібнення під дією сили тяжіння виводитися із зони удару, що зменшує 1 UA 101529 C2 5 10 проникнення відображених частинок у набігаючий потік. Наявність додаткових сопел 10 для піддування повітря у нижній частині П-подібних колін 1 перешкоджає завалу матеріалу і збільшує швидкість аеросуміші після кожного повороту. Це приводить до збільшення кінетичної енергії частинок при ударі об футеровану знімну пластину 11 і підвищенню ефективності роботи подрібнювача у цілому. Шлях безперервного руху матеріалу у пропонованому пристрої у багато разів більший ніж у існуючих подрібнювачах. Ступінь подрібнення регулюється швидкістю потоку і кількістю Пподібних колін 1 змійовика. Пропонований пристрій конструктивно надзвичайно простий і дозволить сумістити процеси пневмотранспорту і подрібнення матеріалу. Джерело інформації: 1. Гельперин Н.И. Основные процессы и аппараты химической технологии. - М.: Химия, 1981. - В двух книгах.-812 с. 2. А. св. СРСР № 430583, кл. В02С 19/06, БВ № 21, 1978. 15 ФОРМУЛА ВИНАХОДУ 20 Газоструминний подрібнювач, що містить корпус із завантажувальним пристроєм, сопло, ежектор, розгінну трубу, розмельну плиту і сепаратор, який відрізняється тим, що корпус подрібнювача виконано у вигляді вертикального змійовика з П-подібними колінами, що мають проставку, яка дорівнює діаметру трубопроводу, у кожному з яких розміщено додаткове сопло для піддування повітря, а розмельну плиту виконано у вигляді футерованої знімної пластини і розміщено у кожному з П-подібних колін. 2 UA 101529 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
