Газоструминний ежектор
Номер патенту: 66310
Опубліковано: 26.12.2011
Автори: Барабаш Петро Олексійович, Свиридонова Юлія Володимирівна
Формула / Реферат
1. Газоструминний ежектор, що містить робоче сопло, приймальну камеру, камеру змішування та дифузор, який відрізняється тим, що камера змішування та дифузор охоплені з зазором герметичним кожухом, що має вхідний та вихідний патрубки.
2. Газоструминний ежектор за п. 1, який відрізняється тим, що вхідний та вихідний патрубки закріплені в герметичному кожусі тангенціально.
Текст

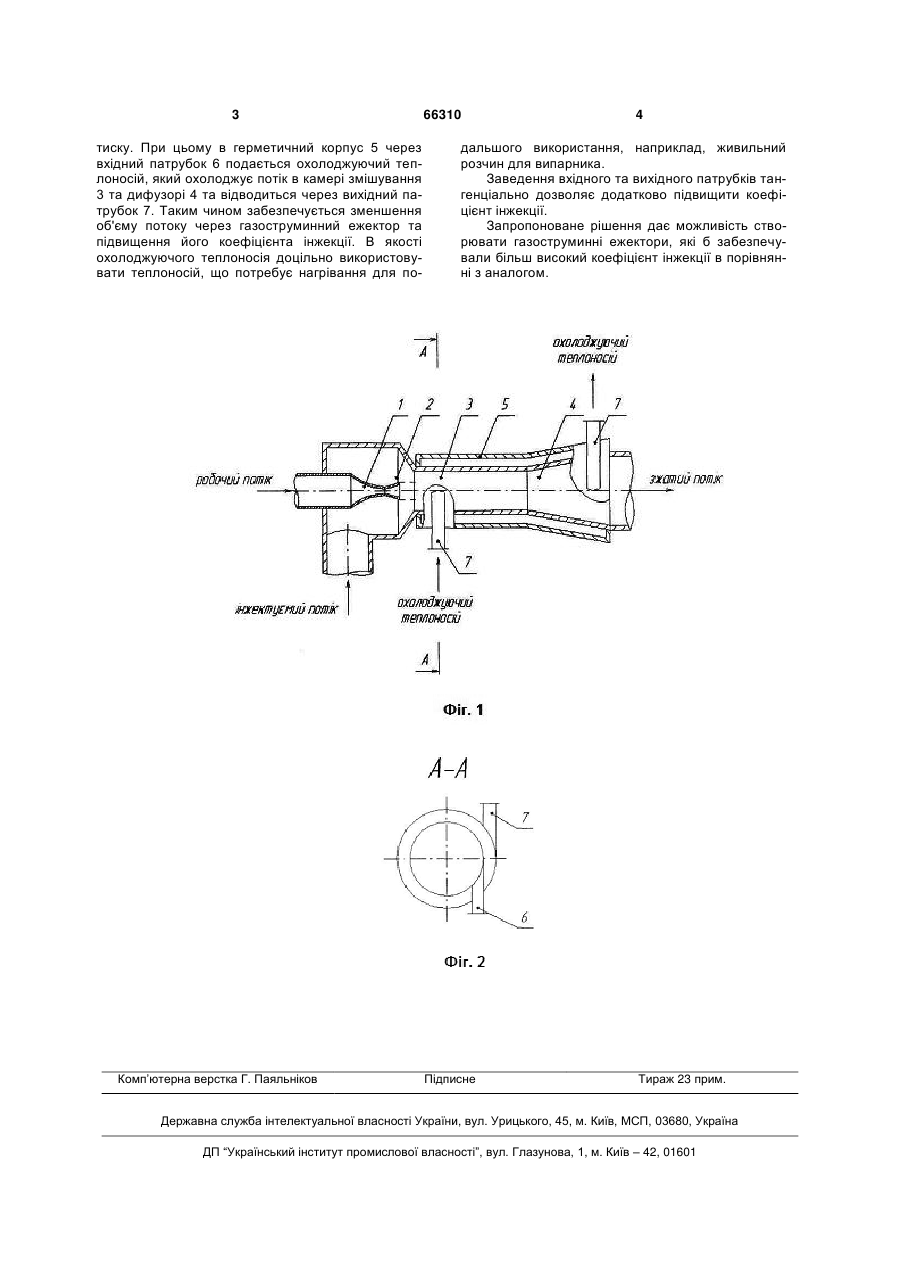

1. Газоструминний ежектор, що містить робоче сопло, приймальну камеру, камеру змішування та дифузор, який відрізняється тим, що камера змішування та дифузор охоплені з зазором герметичним кожухом, що має вхідний та вихідний патрубки. 2. Газоструминний ежектор за п. 1, який відрізняється тим, що вхідний та вихідний патрубки закріплені в герметичному кожусі тангенціально. (19) (21) u201108289 (22) 01.07.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) БАРАБАШ ПЕТРО ОЛЕКСІЙОВИЧ, СВИРИДОНОВА ЮЛІЯ ВОЛОДИМИРІВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 тиску. При цьому в герметичний корпус 5 через вхідний патрубок 6 подається охолоджуючий теплоносій, який охолоджує потік в камері змішування 3 та дифузорі 4 та відводиться через вихідний патрубок 7. Таким чином забезпечується зменшення об'єму потоку через газоструминний ежектор та підвищення його коефіцієнта інжекції. В якості охолоджуючого теплоносія доцільно використовувати теплоносій, що потребує нагрівання для по Комп’ютерна верстка Г. Паяльніков 66310 4 дальшого використання, наприклад, живильний розчин для випарника. Заведення вхідного та вихідного патрубків тангенціально дозволяє додатково підвищити коефіцієнт інжекції. Запропоноване рішення дає можливість створювати газоструминні ежектори, які б забезпечували більш високий коефіцієнт інжекції в порівнянні з аналогом. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas-liquid ejector
Автори англійськоюBarabash Petro Oleksiiovych, Svyrydonova Yulia Volodymyrivna
Назва патенту російськоюГазожидкостный эжектор
Автори російськоюБарабаш Петр Алексеевич, Свиридонова Юлия Владимировна
МПК / Мітки
МПК: F04F 5/00
Мітки: ежектор, газоструминний
