Пристрій визначення терміну використання зубної щітки

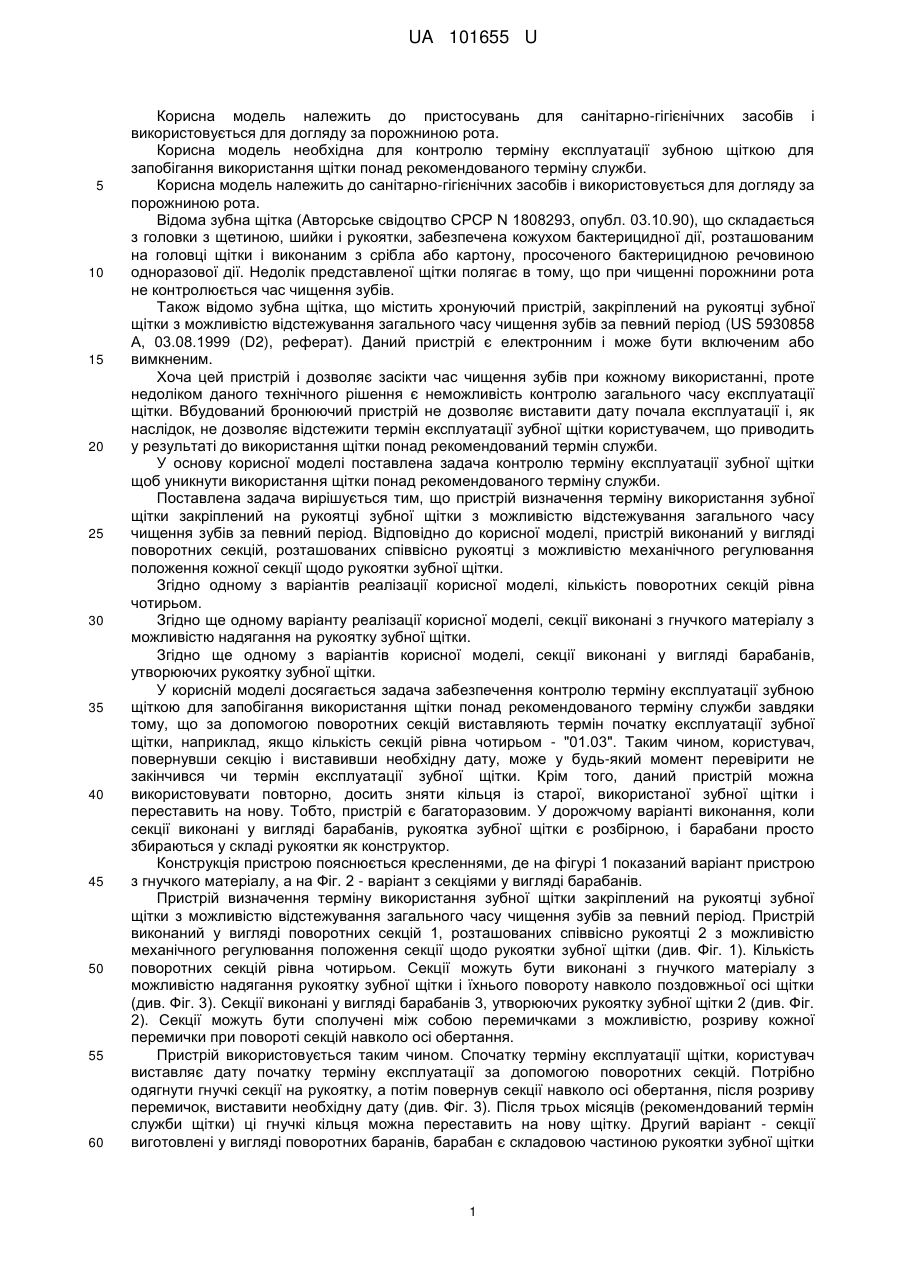

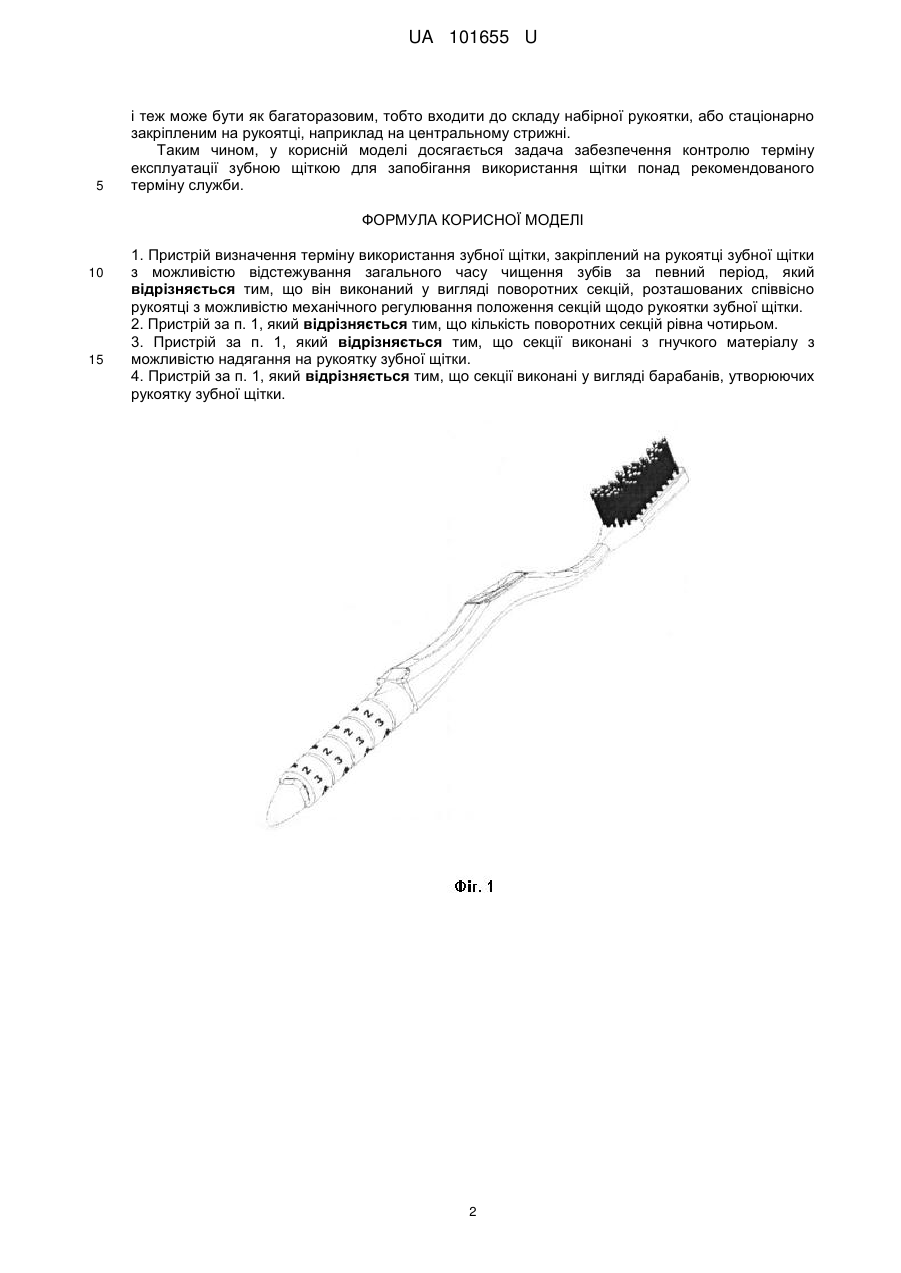

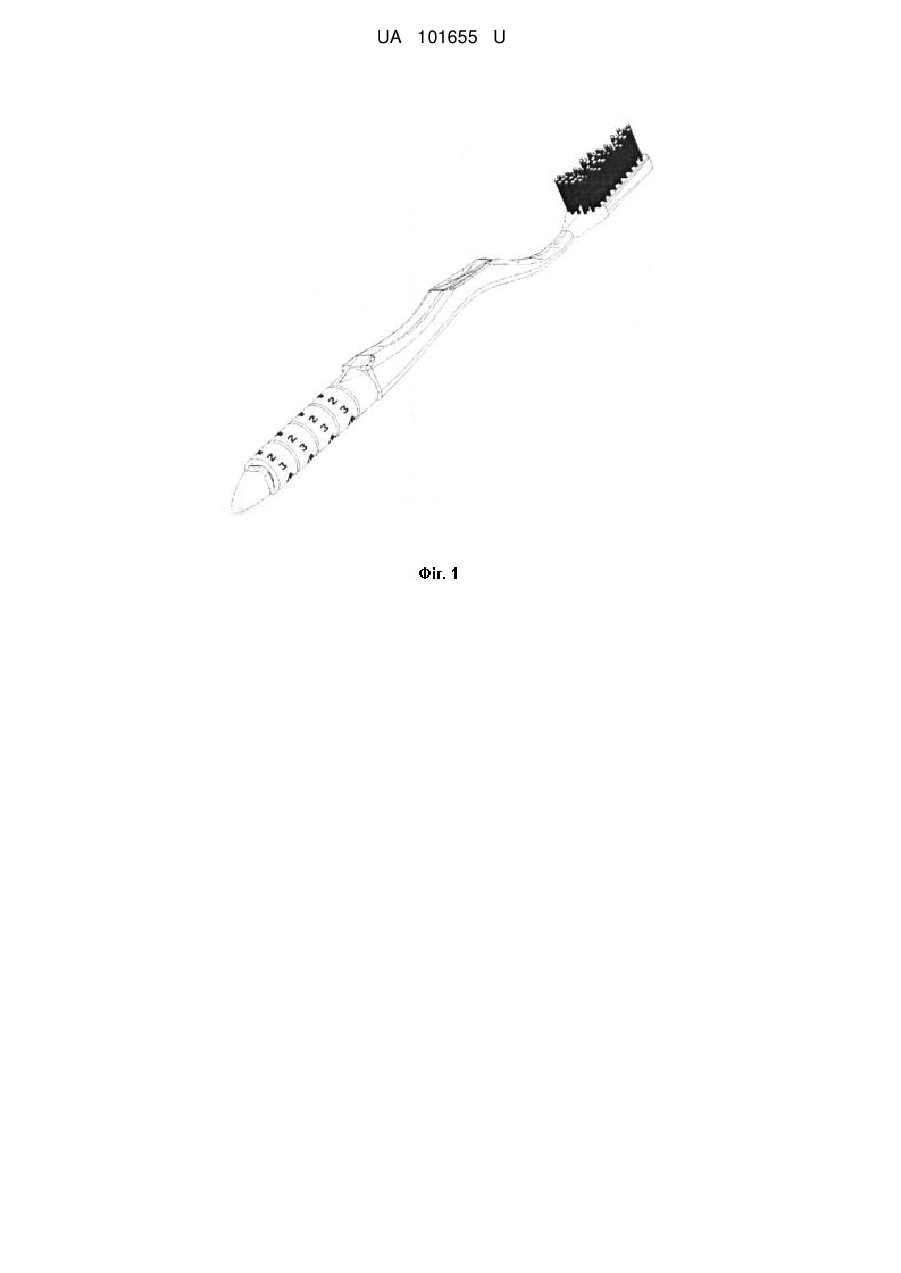

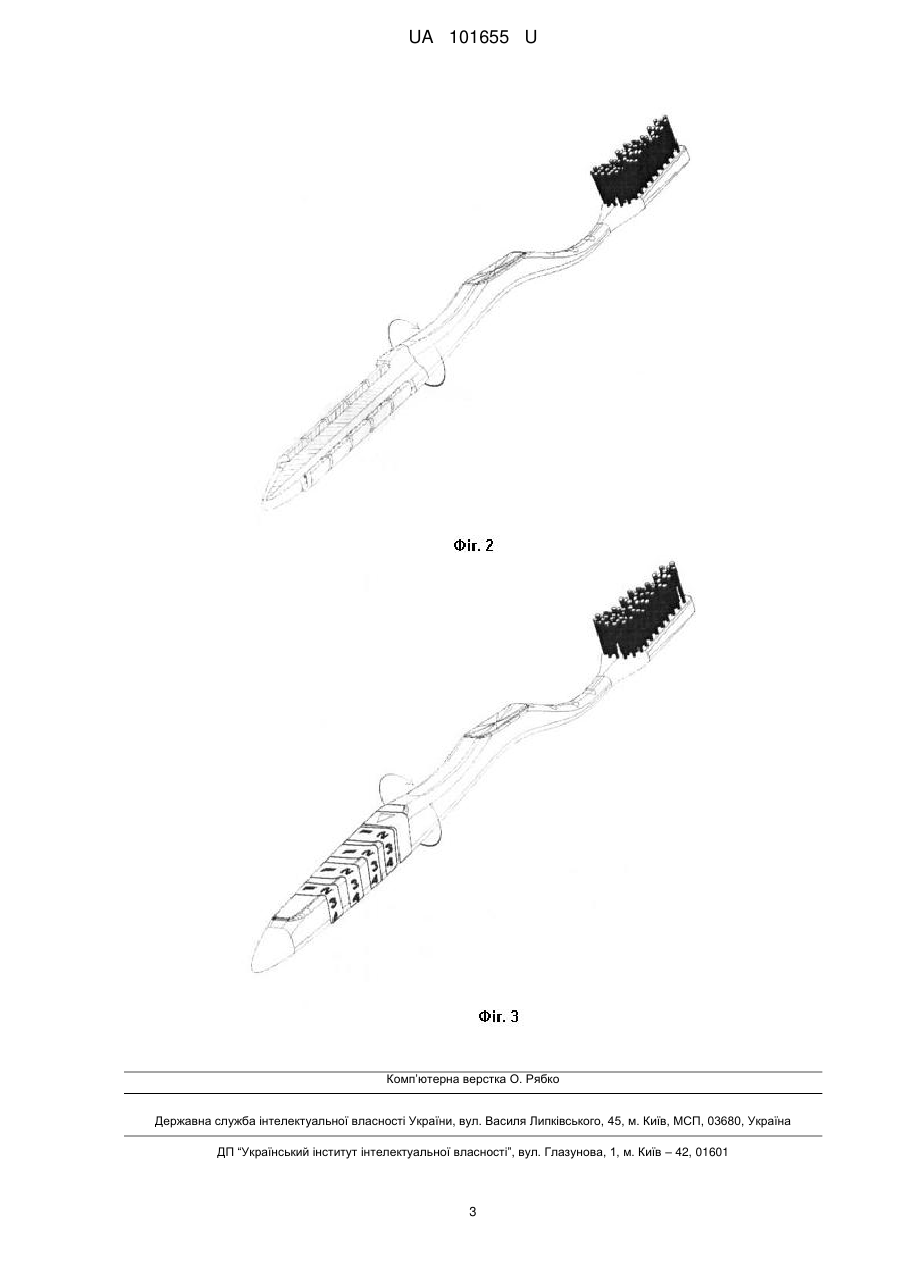

Реферат: Пристрій визначення терміну використання зубної щітки, закріплений на рукоятці зубної щітки з можливістю відстежування загального часу чищення зубів за певний період. Він виконаний у вигляді поворотних секцій, розташованих співвісно рукоятці з можливістю механічного регулювання положення секцій щодо рукоятки зубної щітки. UA 101655 U (12) UA 101655 U UA 101655 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристосувань для санітарно-гігієнічних засобів і використовується для догляду за порожниною рота. Корисна модель необхідна для контролю терміну експлуатації зубною щіткою для запобігання використання щітки понад рекомендованого терміну служби. Корисна модель належить до санітарно-гігієнічних засобів і використовується для догляду за порожниною рота. Відома зубна щітка (Авторське свідоцтво СРСР N 1808293, опубл. 03.10.90), що складається з головки з щетиною, шийки і рукоятки, забезпечена кожухом бактерицидної дії, розташованим на головці щітки і виконаним з срібла або картону, просоченого бактерицидною речовиною одноразової дії. Недолік представленої щітки полягає в тому, що при чищенні порожнини рота не контролюється час чищення зубів. Також відомо зубна щітка, що містить хронуючий пристрій, закріплений на рукоятці зубної щітки з можливістю відстежування загального часу чищення зубів за певний період (US 5930858 А, 03.08.1999 (D2), реферат). Даний пристрій є електронним і може бути включеним або вимкненим. Хоча цей пристрій і дозволяє засікти час чищення зубів при кожному використанні, проте недоліком даного технічного рішення є неможливість контролю загального часу експлуатації щітки. Вбудований бронюючий пристрій не дозволяє виставити дату почала експлуатації і, як наслідок, не дозволяє відстежити термін експлуатації зубної щітки користувачем, що приводить у результаті до використання щітки понад рекомендований термін служби. У основу корисної моделі поставлена задача контролю терміну експлуатації зубної щітки щоб уникнути використання щітки понад рекомендованого терміну служби. Поставлена задача вирішується тим, що пристрій визначення терміну використання зубної щітки закріплений на рукоятці зубної щітки з можливістю відстежування загального часу чищення зубів за певний період. Відповідно до корисної моделі, пристрій виконаний у вигляді поворотних секцій, розташованих співвісно рукоятці з можливістю механічного регулювання положення кожної секції щодо рукоятки зубної щітки. Згідно одному з варіантів реалізації корисної моделі, кількість поворотних секцій рівна чотирьом. Згідно ще одному варіанту реалізації корисної моделі, секції виконані з гнучкого матеріалу з можливістю надягання на рукоятку зубної щітки. Згідно ще одному з варіантів корисної моделі, секції виконані у вигляді барабанів, утворюючих рукоятку зубної щітки. У корисній моделі досягається задача забезпечення контролю терміну експлуатації зубною щіткою для запобігання використання щітки понад рекомендованого терміну служби завдяки тому, що за допомогою поворотних секцій виставляють термін початку експлуатації зубної щітки, наприклад, якщо кількість секцій рівна чотирьом - "01.03". Таким чином, користувач, повернувши секцію і виставивши необхідну дату, може у будь-який момент перевірити не закінчився чи термін експлуатації зубної щітки. Крім того, даний пристрій можна використовувати повторно, досить зняти кільця із старої, використаної зубної щітки і переставить на нову. Тобто, пристрій є багаторазовим. У дорожчому варіанті виконання, коли секції виконані у вигляді барабанів, рукоятка зубної щітки є розбірною, і барабани просто збираються у складі рукоятки як конструктор. Конструкція пристрою пояснюється кресленнями, де на фігурі 1 показаний варіант пристрою з гнучкого матеріалу, а на Фіг. 2 - варіант з секціями у вигляді барабанів. Пристрій визначення терміну використання зубної щітки закріплений на рукоятці зубної щітки з можливістю відстежування загального часу чищення зубів за певний період. Пристрій виконаний у вигляді поворотних секцій 1, розташованих співвісно рукоятці 2 з можливістю механічного регулювання положення секції щодо рукоятки зубної щітки (див. Фіг. 1). Кількість поворотних секцій рівна чотирьом. Секції можуть бути виконані з гнучкого матеріалу з можливістю надягання рукоятку зубної щітки і їхнього повороту навколо поздовжньої осі щітки (див. Фіг. 3). Секції виконані у вигляді барабанів 3, утворюючих рукоятку зубної щітки 2 (див. Фіг. 2). Секції можуть бути сполучені між собоюперемичками з можливістю, розриву кожної перемички при повороті секцій навколо осі обертання. Пристрій використовується таким чином. Спочатку терміну експлуатації щітки, користувач виставляє дату початку терміну експлуатації за допомогою поворотних секцій. Потрібно одягнути гнучкі секції на рукоятку, а потім повернув секції навколо осі обертання, після розриву перемичок, виставити необхідну дату (див. Фіг. 3). Після трьох місяців (рекомендований термін служби щітки) ці гнучкі кільця можна переставить на нову щітку. Другий варіант - секції виготовлені у вигляді поворотних баранів, барабан є складовою частиною рукоятки зубної щітки 1 UA 101655 U 5 і теж може бути як багаторазовим, тобто входити до складу набірної рукоятки, або стаціонарно закріпленим на рукоятці, наприклад на центральному стрижні. Таким чином, у корисній моделі досягається задача забезпечення контролю терміну експлуатації зубною щіткою для запобігання використання щітки понад рекомендованого терміну служби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пристрій визначення терміну використання зубної щітки, закріплений на рукоятці зубної щітки з можливістю відстежування загального часу чищення зубів за певний період, який відрізняється тим, що він виконаний у вигляді поворотних секцій, розташованих співвісно рукоятці з можливістю механічного регулювання положення секцій щодо рукоятки зубної щітки. 2. Пристрій за п. 1, який відрізняється тим, що кількість поворотних секцій рівна чотирьом. 3. Пристрій за п. 1, який відрізняється тим, що секції виконані з гнучкого матеріалу з можливістю надягання на рукоятку зубної щітки. 4. Пристрій за п. 1, який відрізняється тим, що секції виконані у вигляді барабанів, утворюючих рукоятку зубної щітки. 2 UA 101655 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
