Пристрій для визначення терміну проникання агресивних рідин крізь спеціальні матеріали
Номер патенту: 41239
Опубліковано: 12.05.2009
Автори: Дейнека Інеса Григорівна, Мичко Анатолій Андрійович, Єгоров Ігор Вадимович, Шаповалов Віктор Іванович
Формула / Реферат
Пристрій для визначення терміну проникання агресивних рідин крізь спеціальні матеріали, що містить прилад для закріплення випробуваного матеріалу, верхній електрод та нижній електрод, виконаний у вигляді ємності з рідиною, вимірник часу, який відрізняється тим, що над приладом для закріплення випробуваного матеріалу розташовано надставку для подачі агресивної рідини, причому вона забезпечена лійкоподібним конусним отвором, сполученим циліндровим каналом з конусним отвором приладу для закріплення випробуваних матеріалів, в циліндровому каналі встановлено клапан з електромагнітним керуванням, сполученим з блоком керування.
Текст

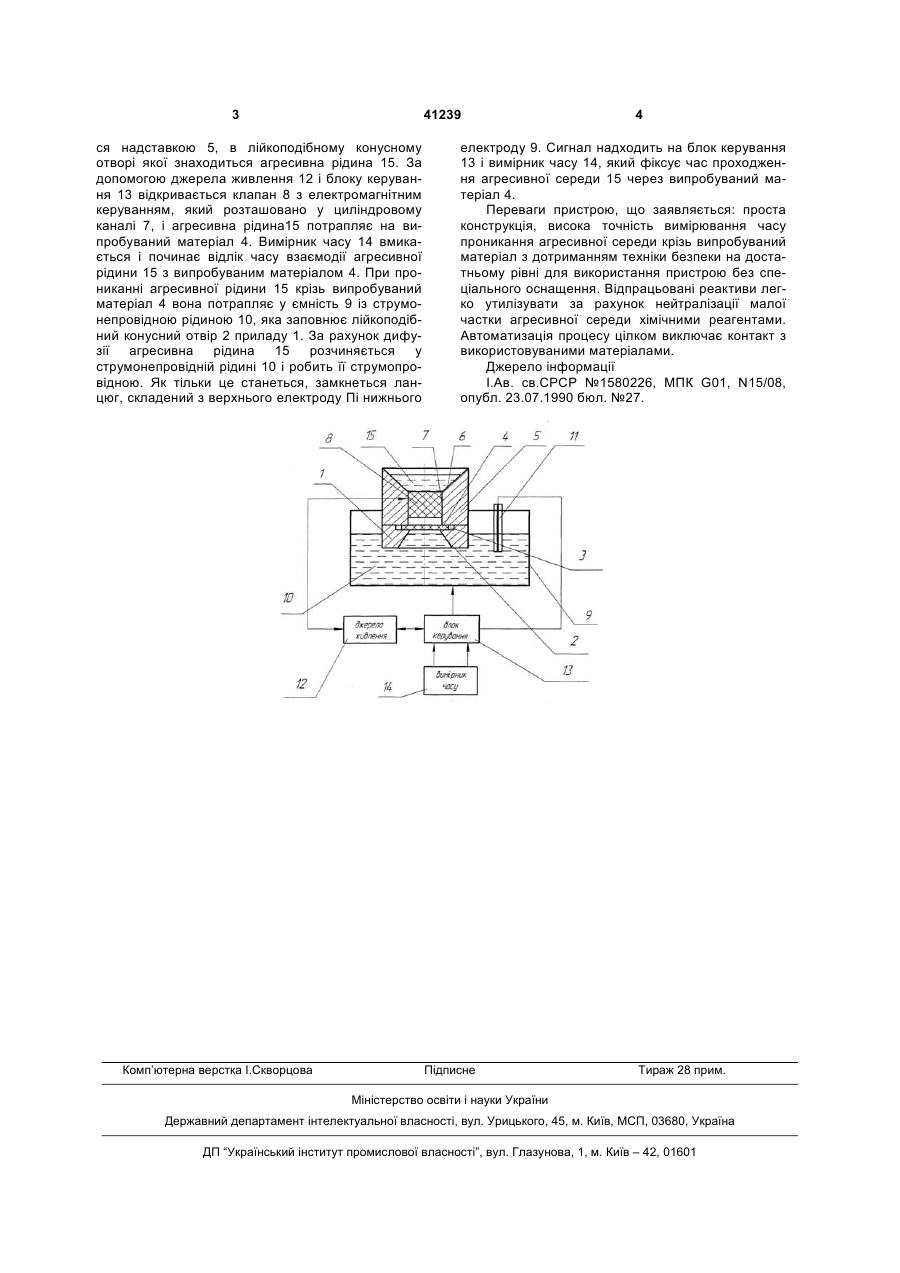

Пристрій для визначення терміну проникання агресивних рідин крізь спеціальні матеріали, що 3 41239 ся надставкою 5, в лійкоподібному конусному отворі якої знаходиться агресивна рідина 15. За допомогою джерела живлення 12 і блоку керування 13 відкривається клапан 8 з електромагнітним керуванням, який розташовано у циліндровому каналі 7, і агресивна рідина15 потрапляє на випробуваний матеріал 4. Вимірник часу 14 вмикається і починає відлік часу взаємодії агресивної рідини 15 з випробуваним матеріалом 4. При прониканні агресивної рідини 15 крізь випробуваний матеріал 4 вона потрапляє у ємність 9 із струмонепровідною рідиною 10, яка заповнює лійкоподібний конусний отвір 2 приладу 1. За рахунок дифузії агресивна рідина 15 розчиняється у струмонепровідній рідині 10 і робить її струмопровідною. Як тільки це станеться, замкнеться ланцюг, складений з верхнього електроду Пі нижнього Комп’ютерна верстка І.Скворцова 4 електроду 9. Сигнал надходить на блок керування 13 і вимірник часу 14, який фіксує час проходження агресивної середи 15 через випробуваний матеріал 4. Переваги пристрою, що заявляється: проста конструкція, висока точність вимірювання часу проникання агресивної середи крізь випробуваний матеріал з дотриманням техніки безпеки на достатньому рівні для використання пристрою без спеціального оснащення. Відпрацьовані реактиви легко утилізувати за рахунок нейтралізації малої частки агресивної середи хімічними реагентами. Автоматизація процесу цілком виключає контакт з використовуваними матеріалами. Джерело інформації І.Ав. св.СРСР №1580226, МПК G01, N15/08, опубл. 23.07.1990 бюл. №27. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of term of penetration of aggressive liquids through special materials
Автори англійськоюDeineka Inessa Hryhorivna, Mychko Anatolii Andriiovych, Shapovalov Viktor Ivanovych, Yehorov Ihor Vadymovych
Назва патенту російськоюУстройство для определения срока проникновения агрессивных жидкостей через специальные материалы
Автори російськоюДейнека Инесса Григорьевна, Мичко Анатолий Андреевич, Шаповалов Виктор Иванович, Егоров Игорь Вадимович
МПК / Мітки
МПК: G01N 15/08
Мітки: пристрій, матеріали, визначення, агресивних, проникання, терміну, рідин, крізь, спеціальні
