Збірник конденсату багатосекційний

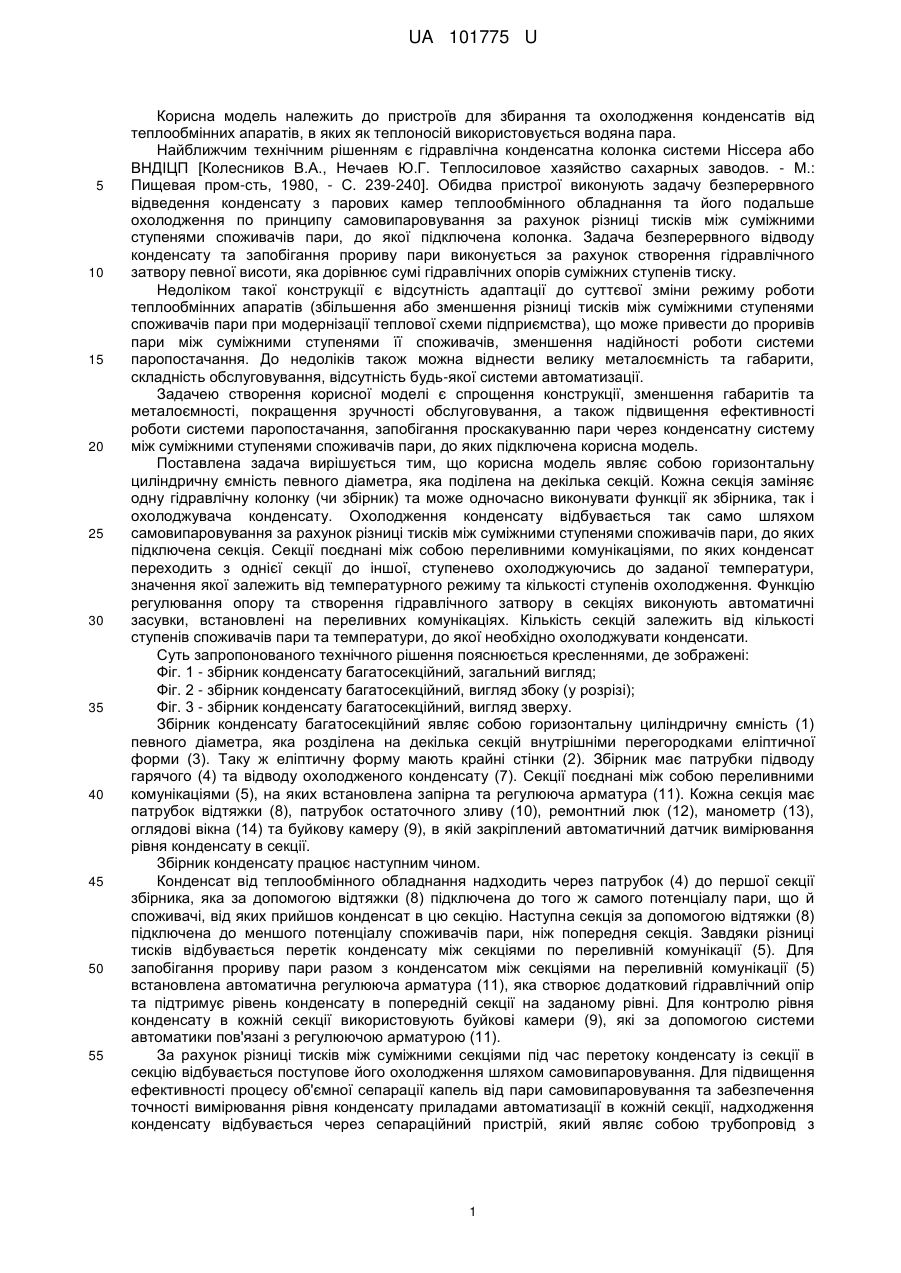

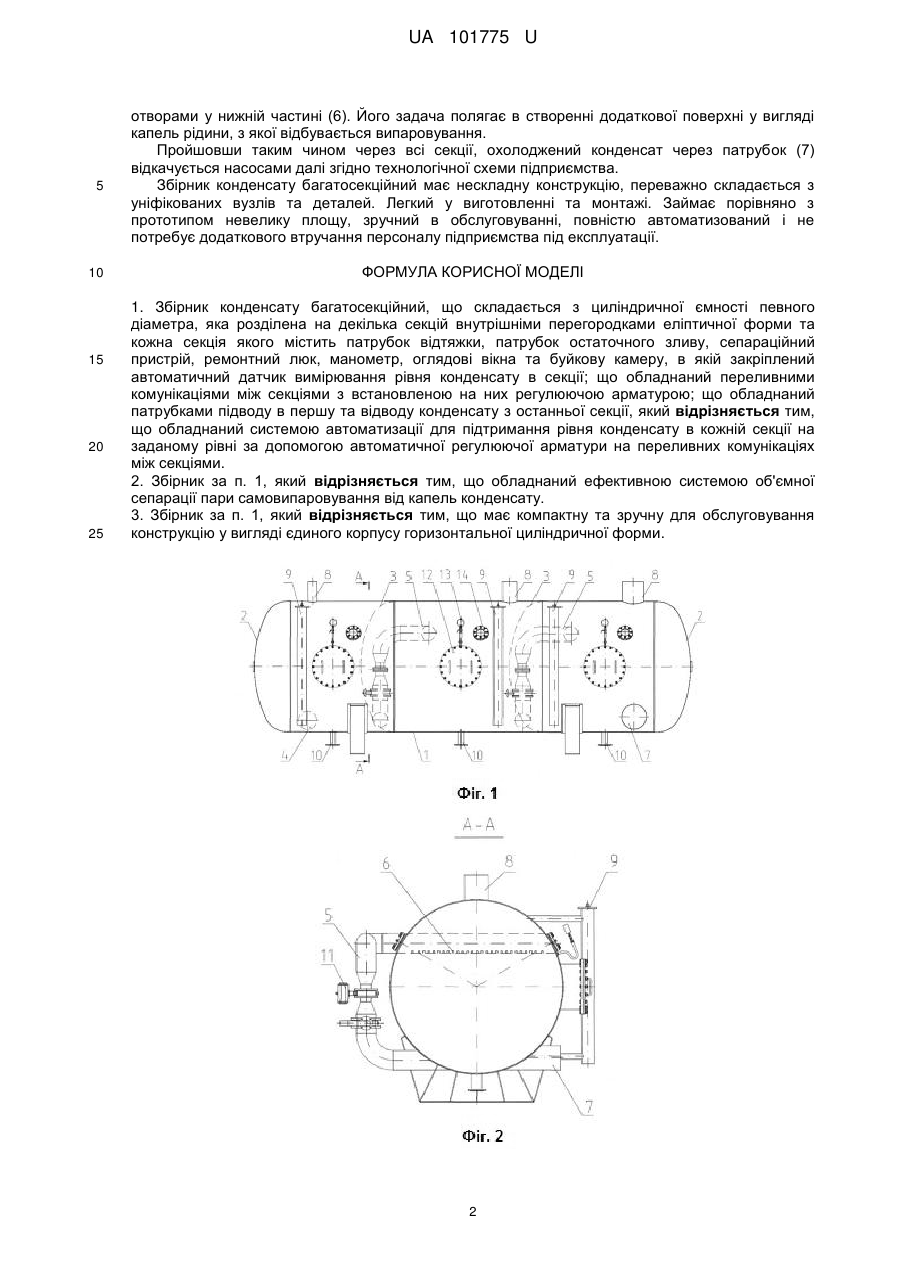

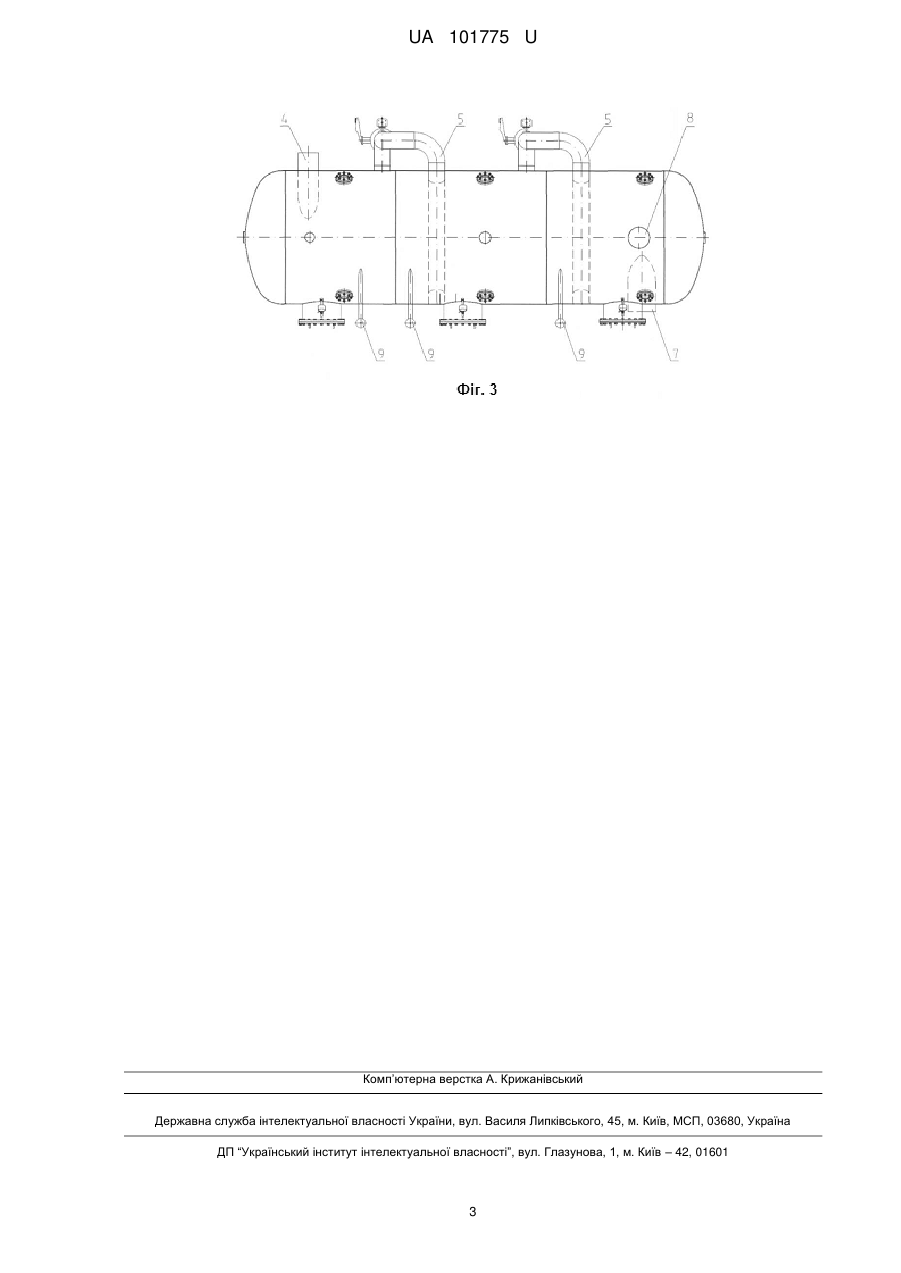

Реферат: UA 101775 U UA 101775 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для збирання та охолодження конденсатів від теплообмінних апаратів, в яких як теплоносій використовується водяна пара. Найближчим технічним рішенням є гідравлічна конденсатна колонка системи Ніссера або ВНДІЦП [Колесников В.А., Нечаев Ю.Г. Теплосиловое хазяйство сахарных заводов. - М.: Пищевая пром-сть, 1980, - С. 239-240]. Обидва пристрої виконують задачу безперервного відведення конденсату з парових камер теплообмінного обладнання та його подальше охолодження по принципу самовипаровування за рахунок різниці тисків між суміжними ступенями споживачів пари, до якої підключена колонка. Задача безперервного відводу конденсату та запобігання прориву пари виконується за рахунок створення гідравлічного затвору певної висоти, яка дорівнює сумі гідравлічних опорів суміжних ступенів тиску. Недоліком такої конструкції є відсутність адаптації до суттєвої зміни режиму роботи теплообмінних апаратів (збільшення або зменшення різниці тисків між суміжними ступенями споживачів пари при модернізації теплової схеми підприємства), що може привести до проривів пари між суміжними ступенями її споживачів, зменшення надійності роботи системи паропостачання. До недоліків також можна віднести велику металоємність та габарити, складність обслуговування, відсутність будь-якої системи автоматизації. Задачею створення корисної моделі є спрощення конструкції, зменшення габаритів та металоємності, покращення зручності обслуговування, а також підвищення ефективності роботи системи паропостачання, запобігання проскакуванню пари через конденсатну систему між суміжними ступенями споживачів пари, до яких підключена корисна модель. Поставлена задача вирішується тим, що корисна модель являє собою горизонтальну циліндричну ємність певного діаметра, яка поділена на декілька секцій. Кожна секція заміняє одну гідравлічну колонку (чи збірник) та може одночасно виконувати функції як збірника, так і охолоджувача конденсату. Охолодження конденсату відбувається так само шляхом самовипаровування за рахунок різниці тисків між суміжними ступенями споживачів пари, до яких підключена секція. Секції поєднані між собою переливними комунікаціями, по яких конденсат переходить з однієї секції до іншої, ступенево охолоджуючись до заданої температури, значення якої залежить від температурного режиму та кількості ступенів охолодження. Функцію регулювання опору та створення гідравлічного затвору в секціях виконують автоматичні засувки, встановлені на переливних комунікаціях. Кількість секцій залежить від кількості ступенів споживачів пари та температури, до якої необхідно охолоджувати конденсати. Суть запропонованого технічного рішення пояснюється кресленнями, де зображені: Фіг. 1 - збірник конденсату багатосекційний, загальний вигляд; Фіг. 2 - збірник конденсату багатосекційний, вигляд збоку (у розрізі); Фіг. 3 - збірник конденсату багатосекційний, вигляд зверху. Збірник конденсату багатосекційний являє собою горизонтальну циліндричну ємність (1) певного діаметра, яка розділена на декілька секцій внутрішніми перегородками еліптичної форми (3). Таку ж еліптичну форму мають крайні стінки (2). Збірник має патрубки підводу гарячого (4) та відводу охолодженого конденсату (7). Секції поєднані між собою переливними комунікаціями (5), на яких встановлена запірна та регулююча арматура (11). Кожна секція має патрубок відтяжки (8), патрубок остаточного зливу (10), ремонтний люк (12), манометр (13), оглядові вікна (14) та буйкову камеру (9), в якій закріплений автоматичний датчик вимірювання рівня конденсату в секції. Збірник конденсату працює наступним чином. Конденсат від теплообмінного обладнання надходить через патрубок (4) до першої секції збірника, яка за допомогою відтяжки (8) підключена до того ж самого потенціалу пари, що й споживачі, від яких прийшов конденсат в цю секцію. Наступна секція за допомогою відтяжки (8) підключена до меншого потенціалу споживачів пари, ніж попередня секція. Завдяки різниці тисків відбувається перетік конденсату між секціями по переливній комунікації (5). Для запобігання прориву пари разом з конденсатом між секціями на переливній комунікації (5) встановлена автоматична регулююча арматура (11), яка створює додатковий гідравлічний опір та підтримує рівень конденсату в попередній секції на заданому рівні. Для контролю рівня конденсату в кожній секції використовують буйкові камери (9), які за допомогою системи автоматики пов'язані з регулюючою арматурою (11). За рахунок різниці тисків між суміжними секціями під час перетоку конденсату із секції в секцію відбувається поступове його охолодження шляхом самовипаровування. Для підвищення ефективності процесу об'ємної сепарації капель від пари самовипаровування та забезпечення точності вимірювання рівня конденсату приладами автоматизації в кожній секції, надходження конденсату відбувається через сепараційний пристрій, який являє собою трубопровід з 1 UA 101775 U 5 10 15 20 25 отворами у нижній частині (6). Його задача полягає в створенні додаткової поверхні у вигляді капель рідини, з якої відбувається випаровування. Пройшовши таким чином через всі секції, охолоджений конденсат через патрубок (7) відкачується насосами далі згідно технологічної схеми підприємства. Збірник конденсату багатосекційний має нескладну конструкцію, переважно складається з уніфікованих вузлів та деталей. Легкий у виготовленні та монтажі. Займає порівняно з прототипом невелику площу, зручний в обслуговуванні, повністю автоматизований і не потребує додаткового втручання персоналу підприємства під експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Збірник конденсату багатосекційний, що складається з циліндричної ємності певного діаметра, яка розділена на декілька секцій внутрішніми перегородками еліптичної форми та кожна секція якого містить патрубок відтяжки, патрубок остаточного зливу, сепараційний пристрій, ремонтний люк, манометр, оглядові вікна та буйкову камеру, в якій закріплений автоматичний датчик вимірювання рівня конденсату в секції; що обладнаний переливними комунікаціями між секціями з встановленою на них регулюючою арматурою; що обладнаний патрубками підводу в першу та відводу конденсату з останньої секції, який відрізняється тим, що обладнаний системою автоматизації для підтримання рівня конденсату в кожній секції на заданому рівні за допомогою автоматичної регулюючої арматури на переливних комунікаціях між секціями. 2. Збірник за п. 1, який відрізняється тим, що обладнаний ефективною системою об'ємної сепарації пари самовипаровування від капель конденсату. 3. Збірник за п. 1, який відрізняється тим, що має компактну та зручну для обслуговування конструкцію у вигляді єдиного корпусу горизонтальної циліндричної форми. 2 UA 101775 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
