Багатосекційний плуг з вузькими корпусами
Формула / Реферат

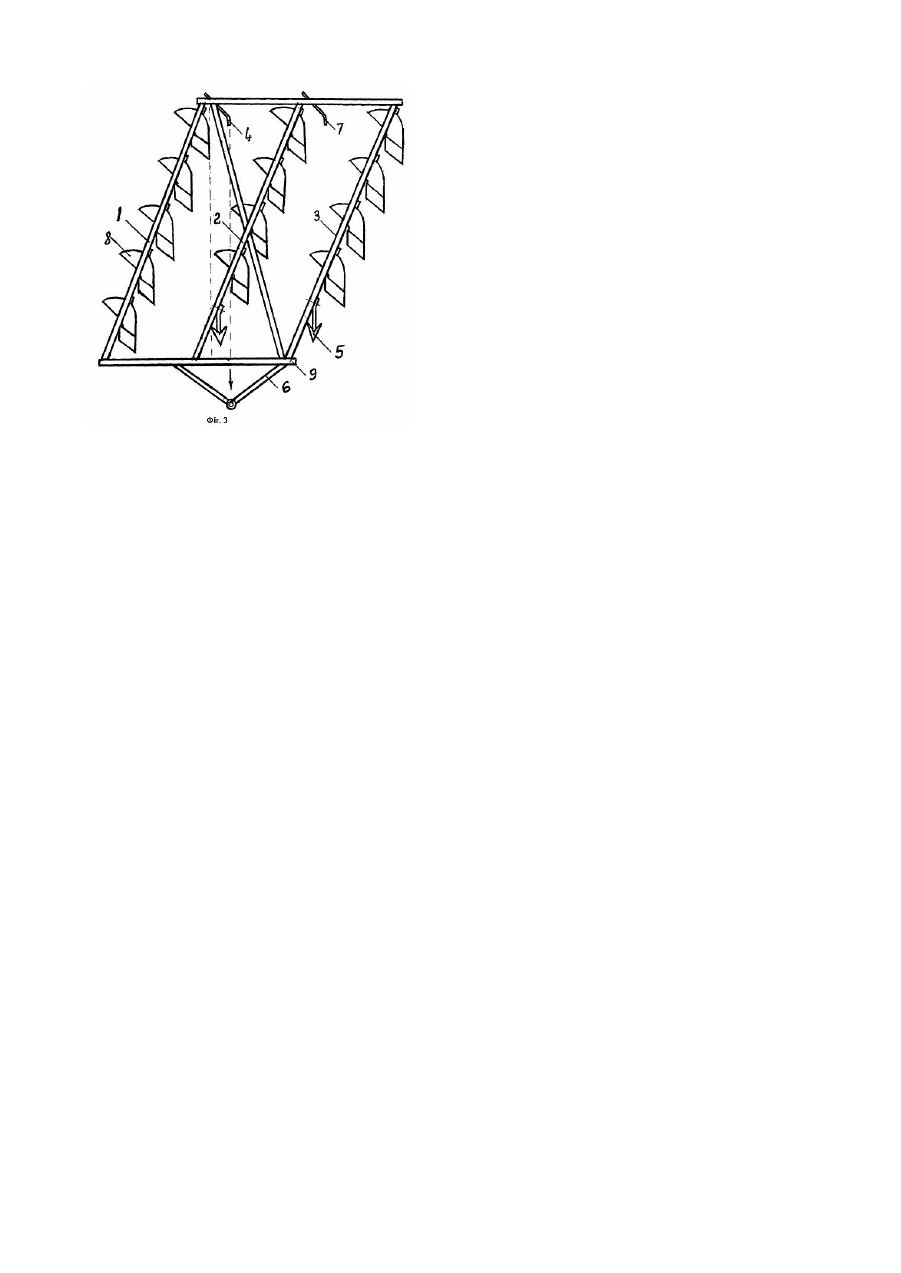

Багатосекційний плуг, який має вузькі корпуси (робочі органи), раму, причіпний пристрій, який відрізняється тим, що вузькі корпуси розташовані посекційно і прикріплені до розкосин рами, а безперервний перехід оранки від однієї секції до наступної забезпечений використанням стрільчатої лапи або безполицевого корпусу (першим в наступній секції) та згортаючої скиби плити в кінці секції.
Текст
Винахід відноситься до сільськогосподарського машинобудування, точніше, до ґрунтообробних машин. З області те хніки відомі плуги [1] призначені для обробітку ґрунту з широкими лемішно-полицевими корпусами, що розміщаються один за одним, створюючи одну секцію. Недоліком таких плугів є те, що широкі корпуси відрізають потужну широку скибу ґр унту, котра при падінні в борозну не достатньо подрібнюється. Для подальшого подрібнення ґрунту використовують культиватори і борони різних видів. Як показали дослідження, особливо при глибокій оранці, культиватори і борони подрібнюють тільки верхню частину, а на глибині зостаються неподрібнені скиби, що погіршує якість обробітку ґрунту. Технічна задача, розв’язувана даним винаходом, складається в створенні такого плуга, який зможе подрібнювати ґрунт так, що він відразу буде придатним під посів культур. Ця задача вирішується тим, що плуг включає декілька секцій вузьких корпусів, які ріжуть вузенькі скибки ґрунту, котрі при перевертанні і падінні в борозну розбиваються на дрібні шматочки. Перехід оранки від одної секції до слідуючої без горбів і виїмок досягається тим, що перша смужка наступної секції розпушується стрільчатою лапою або безполицевим корпусом. На цю смужку другий корпус цієї секції скидає скибу, а плита, розташована під кутом, в кінці секції, згортає цю скибу в борозну, зроблену останнім корпусом попередньої секції. Даний винахід пояснюється кресленнями, де на Фіг.1 показаний сучасний широкий лемішно-полицевий корпус, на Фіг.2 - вузький, на фіг. З схема багатосекційного плуга в плані. Кількість секцій 1, 2, 3 може бути різною, залежно від потужності тягача. Плити 4, 7 для згортання скиб, 5 стрільчата лапа, 6 - причіпний вузол, 9 -поперечина, 8 - вузький корпус. Плуг може бути причепний і начепний. Джерела інформації: 1. "Сільськогосподарські малини". Д.Г.Війтчак, Г.Р.Гаврилик, Київ, "Урожай", 1994р.
ДивитисяДодаткова інформація
Назва патенту англійськоюSectional plough with narrow bases
Назва патенту російськоюМногсекционный плуг с узкими корпусами
МПК / Мітки
МПК: A01B 13/02
Мітки: плуг, корпусами, багатосекційний, вузькими
