Рифлений лист для будівельних профілів

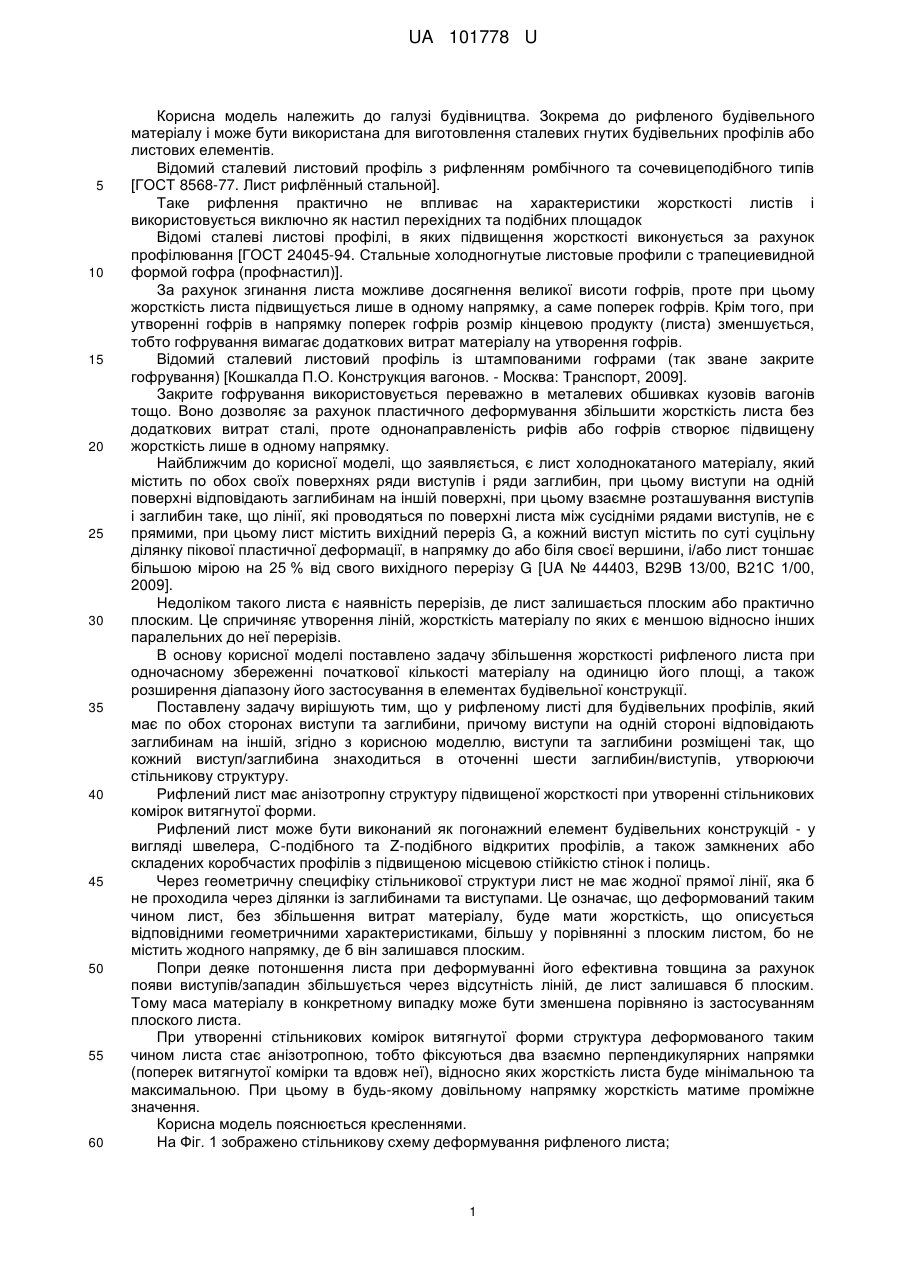

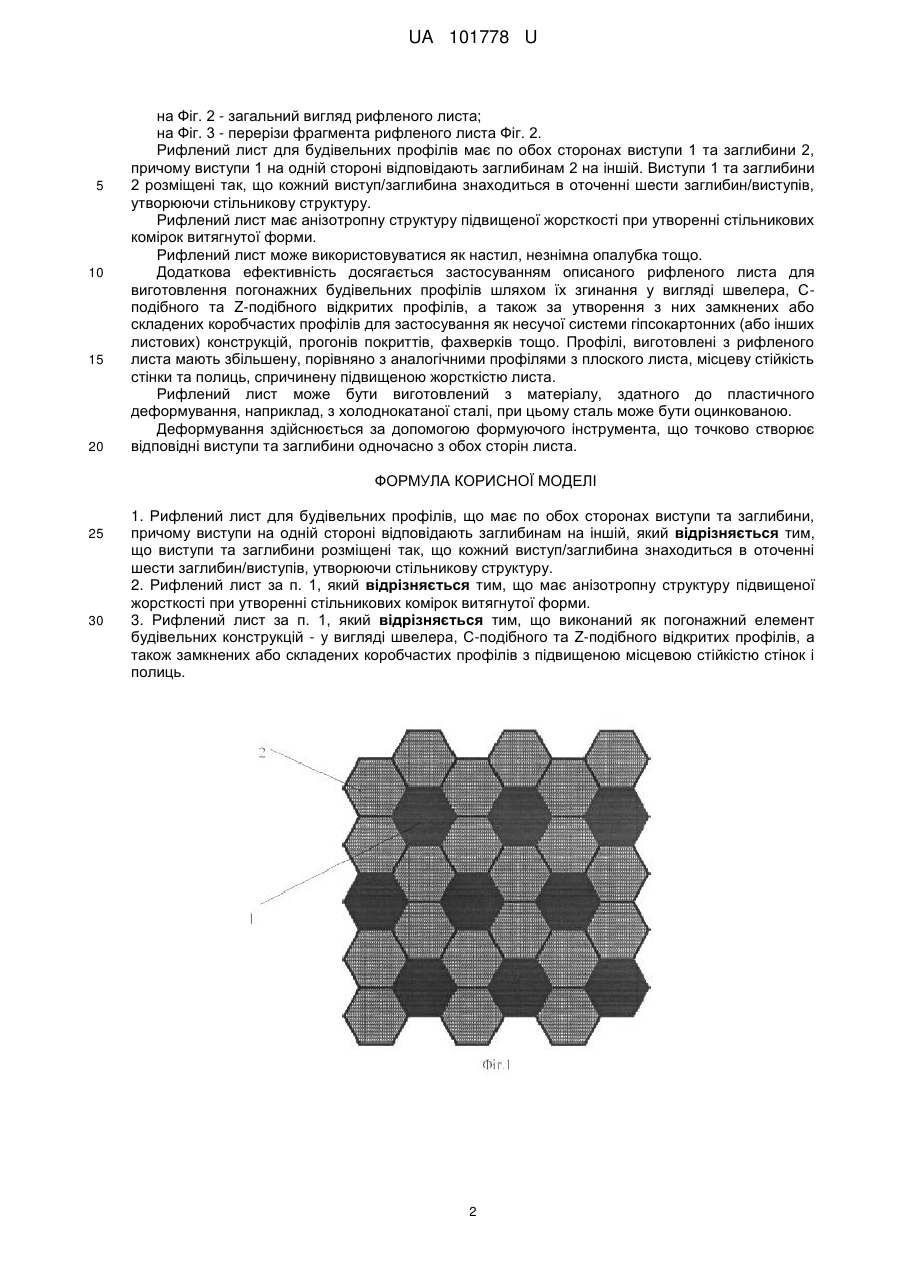

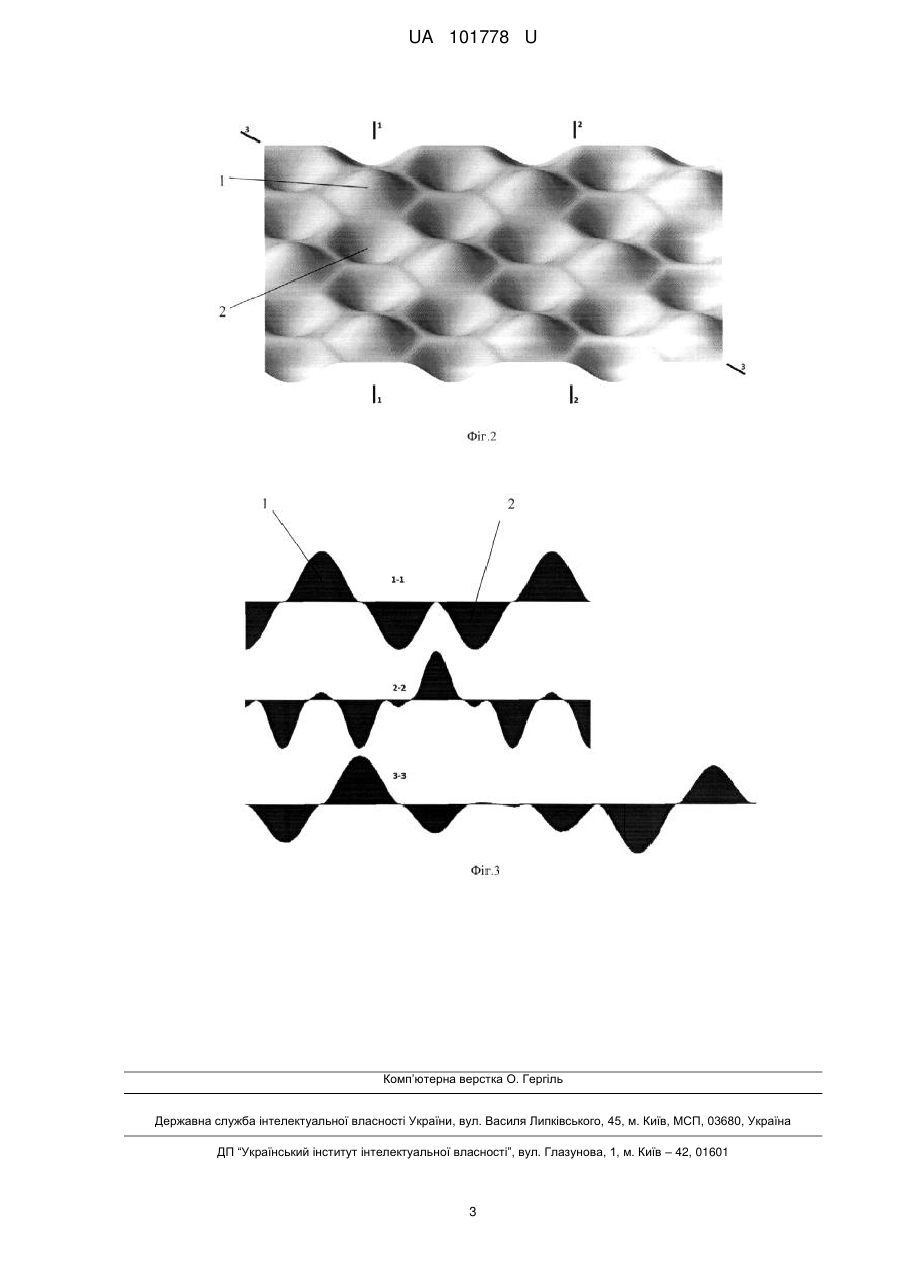

Реферат: Рифлений лист для будівельних профілів, що має по обох сторонах виступи та заглибини, причому виступи на одній стороні відповідають заглибинам на іншій, причому виступи та заглибини розміщені так, що кожний виступ/заглибина знаходиться в оточенні шести заглибин/виступів, утворюючи стільникову структуру. UA 101778 U (54) РИФЛЕНИЙ ЛИСТ ДЛЯ БУДІВЕЛЬНИХ ПРОФІЛІВ UA 101778 U UA 101778 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва. Зокрема до рифленого будівельного матеріалу і може бути використана для виготовлення сталевих гнутих будівельних профілів або листових елементів. Відомий сталевий листовий профіль з рифленням ромбічного та сочевицеподібного типів [ГОСТ 8568-77. Лист рифлённый стальной]. Таке рифлення практично не впливає на характеристики жорсткості листів і використовується виключно як настил перехідних та подібних площадок Відомі сталеві листові профілі, в яких підвищення жорсткості виконується за рахунок профілювання [ГОСТ 24045-94. Стальные холодногнутые листовые профили с трапециевидной формой гофра (профнастил)]. За рахунок згинання листа можливе досягнення великої висоти гофрів, проте при цьому жорсткість листа підвищується лише в одному напрямку, а саме поперек гофрів. Крім того, при утворенні гофрів в напрямку поперек гофрів розмір кінцевою продукту (листа) зменшується, тобто гофрування вимагає додаткових витрат матеріалу на утворення гофрів. Відомий сталевий листовий профіль із штампованими гофрами (так зване закрите гофрування) [Кошкалда П.О. Конструкция вагонов. - Москва: Транспорт, 2009]. Закрите гофрування використовується переважно в металевих обшивках кузовів вагонів тощо. Воно дозволяє за рахунок пластичного деформування збільшити жорсткість листа без додаткових витрат сталі, проте однонаправленість рифів або гофрів створює підвищену жорсткість лише в одному напрямку. Найближчим до корисної моделі, що заявляється, є лист холоднокатаного матеріалу, який містить по обох своїх поверхнях ряди виступів і ряди заглибин, при цьому виступи на одній поверхні відповідають заглибинам на іншій поверхні, при цьому взаємне розташування виступів і заглибин таке, що лінії, які проводяться по поверхні листа між сусідніми рядами виступів, не є прямими, при цьому лист містить вихідний переріз G, а кожний виступ містить по суті суцільну ділянку пікової пластичної деформації, в напрямку до або біля своєї вершини, і/або лист тоншає більшою мірою на 25 % від свого вихідного перерізу G [UA № 44403, В29В 13/00, В21С 1/00, 2009]. Недоліком такого листа є наявність перерізів, де лист залишається плоским або практично плоским. Це спричиняє утворення ліній, жорсткість матеріалу по яких є меншою відносно інших паралельних до неї перерізів. В основу корисної моделі поставлено задачу збільшення жорсткості рифленого листа при одночасному збереженні початкової кількості матеріалу на одиницю його площі, а також розширення діапазону його застосування в елементах будівельної конструкції. Поставлену задачу вирішують тим, що у рифленому листі для будівельних профілів, який має по обох сторонах виступи та заглибини, причому виступи на одній стороні відповідають заглибинам на іншій, згідно з корисною моделлю, виступи та заглибини розміщені так, що кожний виступ/заглибина знаходиться в оточенні шести заглибин/виступів, утворюючи стільникову структуру. Рифлений лист має анізотропну структуру підвищеної жорсткості при утворенні стільникових комірок витягнутої форми. Рифлений лист може бути виконаний як погонажний елемент будівельних конструкцій - у вигляді швелера, С-подібного та Z-подібного відкритих профілів, а також замкнених або складених коробчастих профілів з підвищеною місцевою стійкістю стінок і полиць. Через геометричну специфіку стільникової структури лист не має жодної прямої лінії, яка б не проходила через ділянки із заглибинами та виступами. Це означає, що деформований таким чином лист, без збільшення витрат матеріалу, буде мати жорсткість, що описується відповідними геометричними характеристиками, більшу у порівнянні з плоским листом, бо не містить жодного напрямку, де б він залишався плоским. Попри деяке потоншення листа при деформуванні його ефективна товщина за рахунок появи виступів/западин збільшується через відсутність ліній, де лист залишався б плоским. Тому маса матеріалу в конкретному випадку може бути зменшена порівняно із застосуванням плоского листа. При утворенні стільникових комірок витягнутої форми структура деформованого таким чином листа стає анізотропною, тобто фіксуються два взаємно перпендикулярних напрямки (поперек витягнутої комірки та вдовж неї), відносно яких жорсткість листа буде мінімальною та максимальною. При цьому в будь-якому довільному напрямку жорсткість матиме проміжне значення. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено стільникову схему деформування рифленого листа; 1 UA 101778 U 5 10 15 20 на Фіг. 2 - загальний вигляд рифленого листа; на Фіг. 3 - перерізи фрагмента рифленого листа Фіг. 2. Рифлений лист для будівельних профілів має по обох сторонах виступи 1 та заглибини 2, причому виступи 1 на одній стороні відповідають заглибинам 2 на іншій. Виступи 1 та заглибини 2 розміщені так, що кожний виступ/заглибина знаходиться в оточенні шести заглибин/виступів, утворюючи стільникову структуру. Рифлений лист має анізотропну структуру підвищеної жорсткості при утворенні стільникових комірок витягнутої форми. Рифлений лист може використовуватися як настил, незнімна опалубка тощо. Додаткова ефективність досягається застосуванням описаного рифленого листа для виготовлення погонажних будівельних профілів шляхом їх згинання у вигляді швелера, Сподібного та Z-подібного відкритих профілів, а також за утворення з них замкнених або складених коробчастих профілів для застосування як несучої системи гіпсокартонних (або інших листових) конструкцій, прогонів покриттів, фахверків тощо. Профілі, виготовлені з рифленого листа мають збільшену, порівняно з аналогічними профілями з плоского листа, місцеву стійкість стінки та полиць, спричинену підвищеною жорсткістю листа. Рифлений лист може бути виготовлений з матеріалу, здатного до пластичного деформування, наприклад, з холоднокатаної сталі, при цьому сталь може бути оцинкованою. Деформування здійснюється за допомогою формуючого інструмента, що точково створює відповідні виступи та заглибини одночасно з обох сторін листа. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Рифлений лист для будівельних профілів, що має по обох сторонах виступи та заглибини, причому виступи на одній стороні відповідають заглибинам на іншій, який відрізняється тим, що виступи та заглибини розміщені так, що кожний виступ/заглибина знаходиться в оточенні шести заглибин/виступів, утворюючи стільникову структуру. 2. Рифлений лист за п. 1, який відрізняється тим, що має анізотропну структуру підвищеної жорсткості при утворенні стільникових комірок витягнутої форми. 3. Рифлений лист за п. 1, який відрізняється тим, що виконаний як погонажний елемент будівельних конструкцій - у вигляді швелера, С-подібного та Z-подібного відкритих профілів, а також замкнених або складених коробчастих профілів з підвищеною місцевою стійкістю стінок і полиць. 2 UA 101778 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
