Спосіб вловлювання високодисперсної краплинної рідини з газорідинного потоку

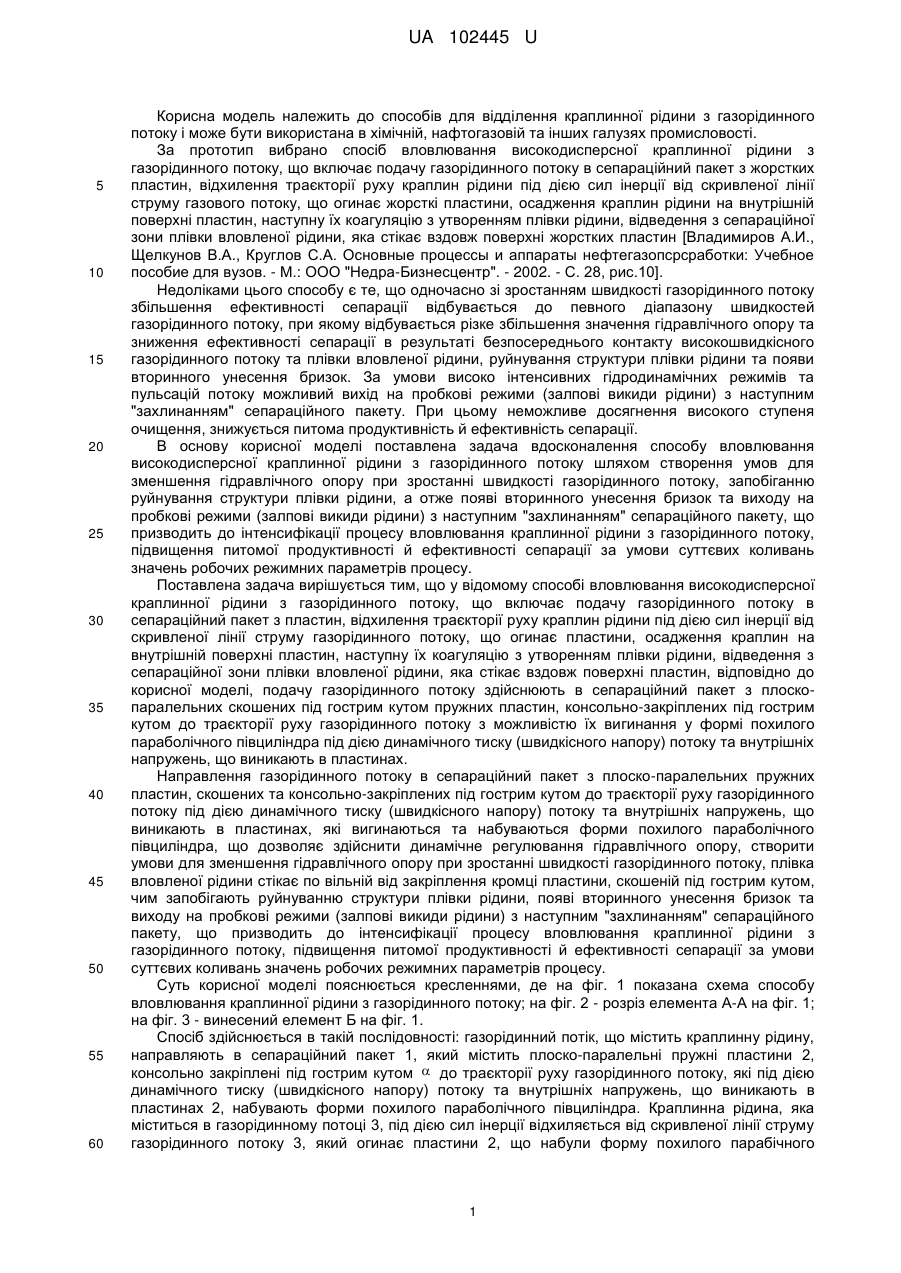

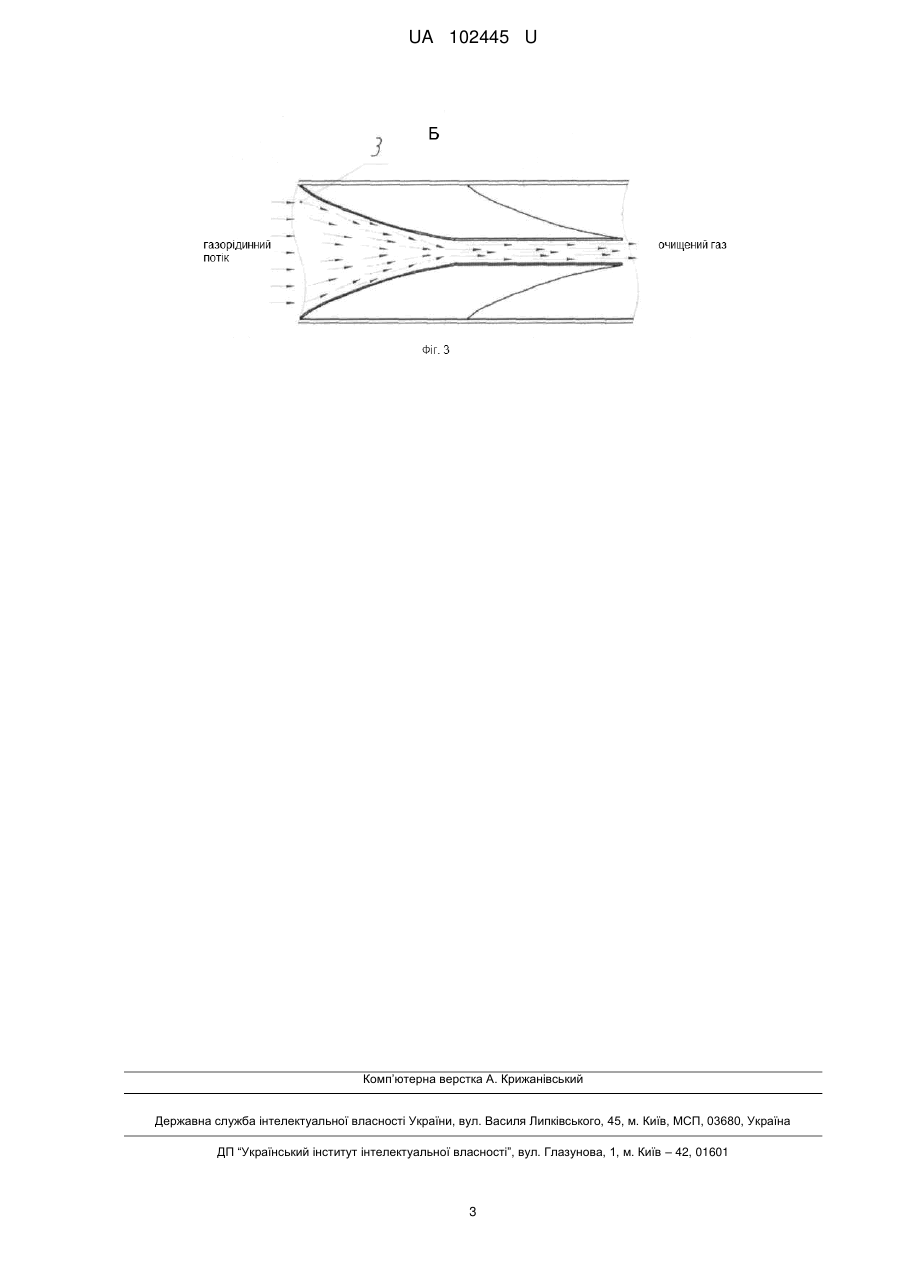

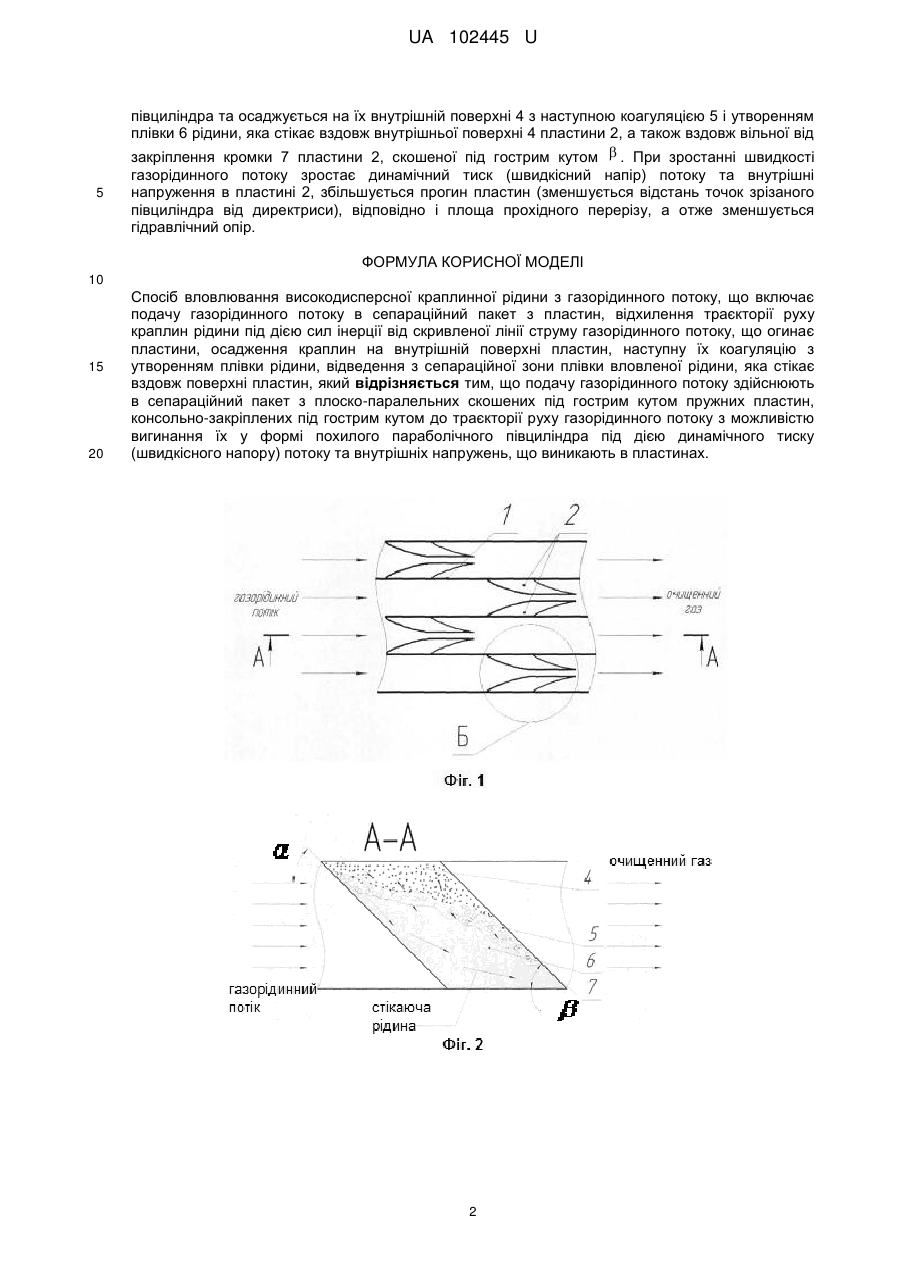

Реферат: Спосіб вловлювання високодисперсної краплинної рідини з газорідинного потоку включає подачу газорідинного потоку в сепараційний пакет з пластин, відхилення траєкторії руху краплин рідини під дією сил інерції від скривленої лінії струму газорідинного потоку, що огинає пластини, осадження краплин на внутрішній поверхні пластин, наступну їх коагуляцію з утворенням плівки рідини, відведення з сепараційної зони плівки вловленої рідини, яка стікає вздовж поверхні пластин. Подачу газорідинного потоку здійснюють в сепараційний пакет з плоско-паралельних скошених під гострим кутом пружних пластин, консольно-закріплених під гострим кутом до траєкторії руху газорідинного потоку з можливістю вигинання їх у формі похилого параболічного півциліндра під дією динамічного тиску (швидкісного напору) потоку та внутрішніх напружень, що виникають в пластинах. UA 102445 U (12) UA 102445 U UA 102445 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів для відділення краплинної рідини з газорідинного потоку і може бути використана в хімічній, нафтогазовій та інших галузях промисловості. За прототип вибрано спосіб вловлювання високодисперсної краплинної рідини з газорідинного потоку, що включає подачу газорідинного потоку в сепараційний пакет з жорстких пластин, відхилення траєкторії руху краплин рідини під дією сил інерції від скривленої лінії струму газового потоку, що огинає жорсткі пластини, осадження краплин рідини на внутрішній поверхні пластин, наступну їх коагуляцію з утворенням плівки рідини, відведення з сепараційної зони плівки вловленої рідини, яка стікає вздовж поверхні жорстких пластин [Владимиров А.И., Щелкунов В.А., Круглов С.А. Основные процессы и аппараты нефтегазопсрсработки: Учебное пособие для вузов. - М.: ООО "Недра-Бизнесцентр". - 2002. - С. 28, рис.10]. Недоліками цього способу є те, що одночасно зі зростанням швидкості газорідинного потоку збільшення ефективності сепарації відбувається до певного діапазону швидкостей газорідинного потоку, при якому відбувається різке збільшення значення гідравлічного опору та зниження ефективності сепарації в результаті безпосереднього контакту високошвидкісного газорідинного потоку та плівки вловленої рідини, руйнування структури плівки рідини та появи вторинного унесення бризок. За умови високо інтенсивних гідродинамічних режимів та пульсацій потоку можливий вихід на пробкові режими (залпові викиди рідини) з наступним "захлинанням" сепараційного пакету. При цьому неможливе досягнення високого ступеня очищення, знижується питома продуктивність й ефективність сепарації. В основу корисної моделі поставлена задача вдосконалення способу вловлювання високодисперсної краплинної рідини з газорідинного потоку шляхом створення умов для зменшення гідравлічного опору при зростанні швидкості газорідинного потоку, запобіганню руйнування структури плівки рідини, а отже появі вторинного унесення бризок та виходу на пробкові режими (залпові викиди рідини) з наступним "захлинанням" сепараційного пакету, що призводить до інтенсифікації процесу вловлювання краплинної рідини з газорідинного потоку, підвищення питомої продуктивності й ефективності сепарації за умови суттєвих коливань значень робочих режимних параметрів процесу. Поставлена задача вирішується тим, що у відомому способі вловлювання високодисперсної краплинної рідини з газорідинного потоку, що включає подачу газорідинного потоку в сепараційний пакет з пластин, відхилення траєкторії руху краплин рідини під дією сил інерції від скривленої лінії струму газорідинного потоку, що огинає пластини, осадження краплин на внутрішній поверхні пластин, наступну їх коагуляцію з утворенням плівки рідини, відведення з сепараційної зони плівки вловленої рідини, яка стікає вздовж поверхні пластин, відповідно до корисної моделі, подачу газорідинного потоку здійснюють в сепараційний пакет з плоскопаралельних скошених під гострим кутом пружних пластин, консольно-закріплених під гострим кутом до траєкторії руху газорідинного потоку з можливістю їх вигинання у формі похилого параболічного півциліндра під дією динамічного тиску (швидкісного напору) потоку та внутрішніх напружень, що виникають в пластинах. Направлення газорідинного потоку в сепараційний пакет з плоско-паралельних пружних пластин, скошених та консольно-закріплених під гострим кутом до траєкторії руху газорідинного потоку під дією динамічного тиску (швидкісного напору) потоку та внутрішніх напружень, що виникають в пластинах, які вигинаються та набуваються форми похилого параболічного півциліндра, що дозволяє здійснити динамічне регулювання гідравлічного опору, створити умови для зменшення гідравлічного опору при зростанні швидкості газорідинного потоку, плівка вловленої рідини стікає по вільній від закріплення кромці пластини, скошеній під гострим кутом, чим запобігають руйнуванню структури плівки рідини, появі вторинного унесення бризок та виходу на пробкові режими (залпові викиди рідини) з наступним "захлинанням" сепараційного пакету, що призводить до інтенсифікації процесу вловлювання краплинної рідини з газорідинного потоку, підвищення питомої продуктивності й ефективності сепарації за умови суттєвих коливань значень робочих режимних параметрів процесу. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана схема способу вловлювання краплинної рідини з газорідинного потоку; на фіг. 2 - розріз елемента А-А на фіг. 1; на фіг. 3 - винесений елемент Б на фіг. 1. Спосіб здійснюється в такій послідовності: газорідинний потік, що містить краплинну рідину, направляють в сепараційний пакет 1, який містить плоско-паралельні пружні пластини 2, консольно закріплені під гострим кутом  до траєкторії руху газорідинного потоку, які під дією динамічного тиску (швидкісного напору) потоку та внутрішніх напружень, що виникають в пластинах 2, набувають форми похилого параболічного півциліндра. Краплинна рідина, яка міститься в газорідинному потоці 3, під дією сил інерції відхиляється від скривленої лінії струму газорідинного потоку 3, який огинає пластини 2, що набули форму похилого парабічного 1 UA 102445 U 5 півциліндра та осаджується на їх внутрішній поверхні 4 з наступною коагуляцією 5 і утворенням плівки 6 рідини, яка стікає вздовж внутрішньої поверхні 4 пластини 2, а також вздовж вільної від закріплення кромки 7 пластини 2, скошеної під гострим кутом  . При зростанні швидкості газорідинного потоку зростає динамічний тиск (швидкісний напір) потоку та внутрішні напруження в пластині 2, збільшується прогин пластин (зменшується відстань точок зрізаного півциліндра від директриси), відповідно і площа прохідного перерізу, а отже зменшується гідравлічний опір. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Спосіб вловлювання високодисперсної краплинної рідини з газорідинного потоку, що включає подачу газорідинного потоку в сепараційний пакет з пластин, відхилення траєкторії руху краплин рідини під дією сил інерції від скривленої лінії струму газорідинного потоку, що огинає пластини, осадження краплин на внутрішній поверхні пластин, наступну їх коагуляцію з утворенням плівки рідини, відведення з сепараційної зони плівки вловленої рідини, яка стікає вздовж поверхні пластин, який відрізняється тим, що подачу газорідинного потоку здійснюють в сепараційний пакет з плоско-паралельних скошених під гострим кутом пружних пластин, консольно-закріплених під гострим кутом до траєкторії руху газорідинного потоку з можливістю вигинання їх у формі похилого параболічного півциліндра під дією динамічного тиску (швидкісного напору) потоку та внутрішніх напружень, що виникають в пластинах. 2 UA 102445 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
