Спосіб зведення литої смуги

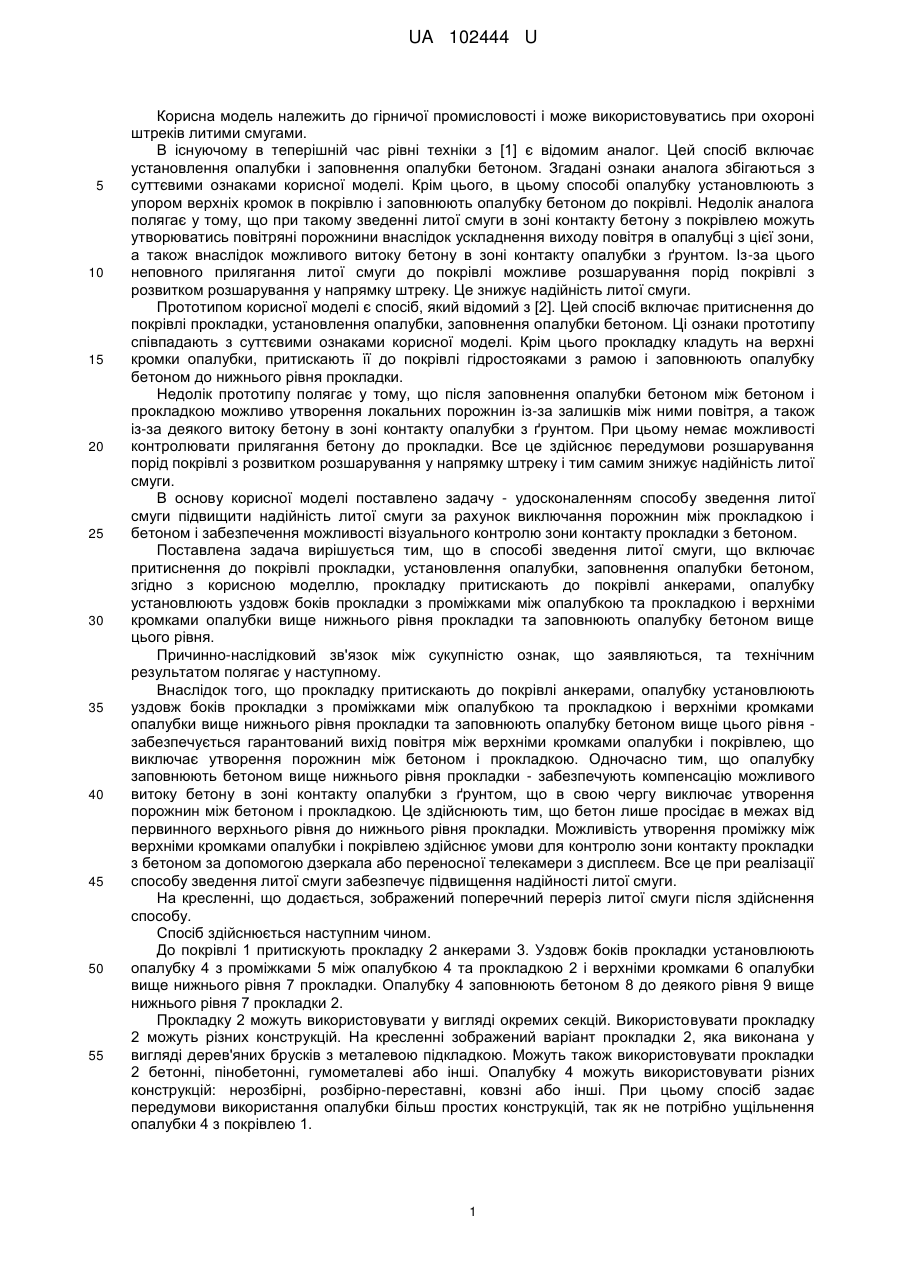

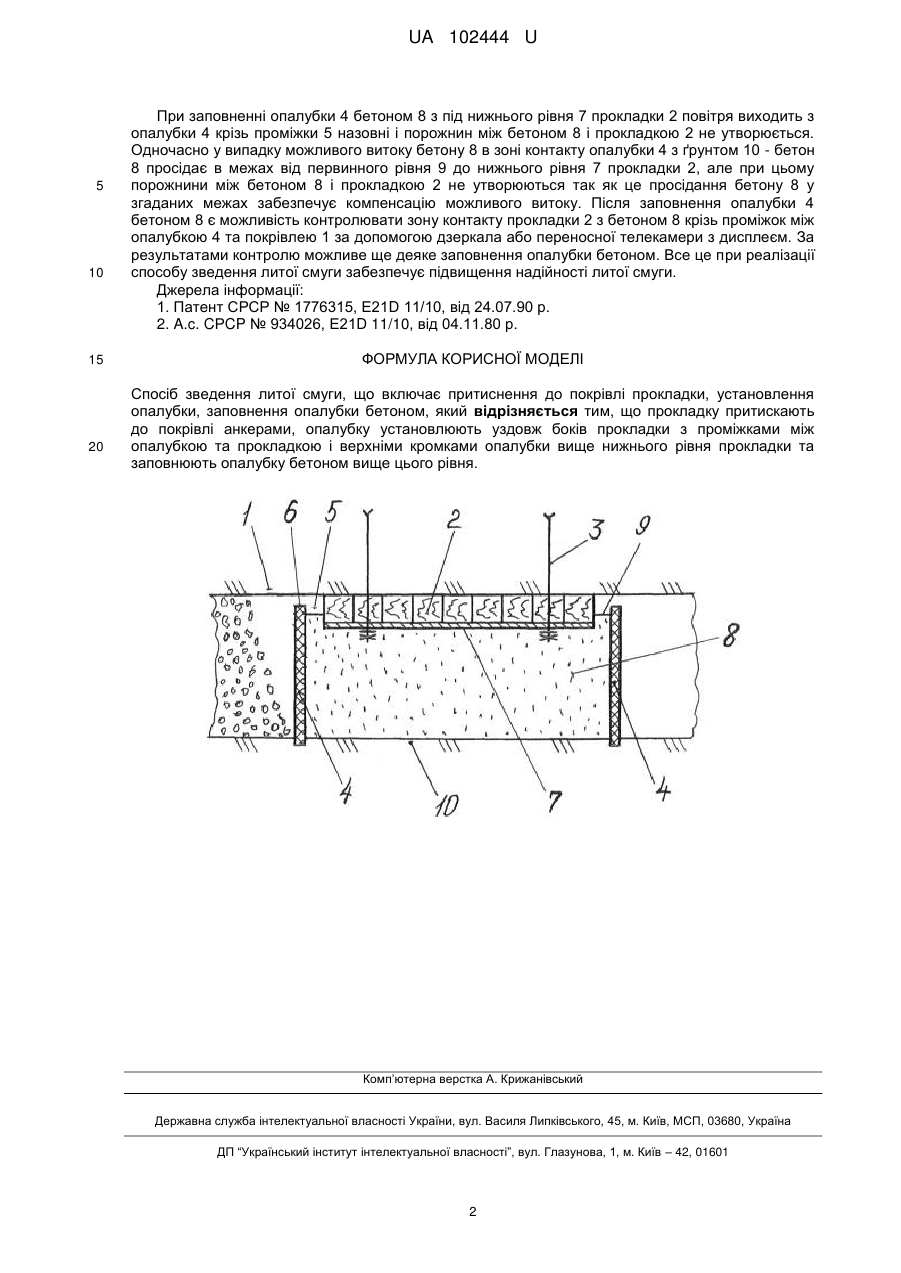

Реферат: Спосіб зведення литої смуги включає притиснення до покрівлі прокладки, установлення опалубки, заповнення опалубки бетоном. Прокладку притискають до покрівлі анкерами, опалубку установлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня. UA 102444 U (12) UA 102444 U UA 102444 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості і може використовуватись при охороні штреків литими смугами. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб включає установлення опалубки і заповнення опалубки бетоном. Згадані ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім цього, в цьому способі опалубку установлюють з упором верхніх кромок в покрівлю і заповнюють опалубку бетоном до покрівлі. Недолік аналога полягає у тому, що при такому зведенні литої смуги в зоні контакту бетону з покрівлею можуть утворюватись повітряні порожнини внаслідок ускладнення виходу повітря в опалубці з цієї зони, а також внаслідок можливого витоку бетону в зоні контакту опалубки з ґрунтом. Із-за цього неповного прилягання литої смуги до покрівлі можливе розшарування порід покрівлі з розвитком розшарування у напрямку штреку. Це знижує надійність литої смуги. Прототипом корисної моделі є спосіб, який відомий з [2]. Цей спосіб включає притиснення до покрівлі прокладки, установлення опалубки, заповнення опалубки бетоном. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім цього прокладку кладуть на верхні кромки опалубки, притискають її до покрівлі гідростояками з рамою і заповнюють опалубку бетоном до нижнього рівня прокладки. Недолік прототипу полягає у тому, що після заповнення опалубки бетоном між бетоном і прокладкою можливо утворення локальних порожнин із-за залишків між ними повітря, а також із-за деякого витоку бетону в зоні контакту опалубки з ґрунтом. При цьому немає можливості контролювати прилягання бетону до прокладки. Все це здійснює передумови розшарування порід покрівлі з розвитком розшарування у напрямку штреку і тим самим знижує надійність литої смуги. В основу корисної моделі поставлено задачу - удосконаленням способу зведення литої смуги підвищити надійність литої смуги за рахунок виключання порожнин між прокладкою і бетоном і забезпечення можливості візуального контролю зони контакту прокладки з бетоном. Поставлена задача вирішується тим, що в способі зведення литої смуги, що включає притиснення до покрівлі прокладки, установлення опалубки, заповнення опалубки бетоном, згідно з корисною моделлю, прокладку притискають до покрівлі анкерами, опалубку установлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. Внаслідок того, що прокладку притискають до покрівлі анкерами, опалубку установлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня забезпечується гарантований вихід повітря між верхніми кромками опалубки і покрівлею, що виключає утворення порожнин між бетоном і прокладкою. Одночасно тим, що опалубку заповнюють бетоном вище нижнього рівня прокладки - забезпечують компенсацію можливого витоку бетону в зоні контакту опалубки з ґрунтом, що в свою чергу виключає утворення порожнин між бетоном і прокладкою. Це здійснюють тим, що бетон лише просідає в межах від первинного верхнього рівня до нижнього рівня прокладки. Можливість утворення проміжку між верхніми кромками опалубки і покрівлею здійснює умови для контролю зони контакту прокладки з бетоном за допомогою дзеркала або переносної телекамери з дисплеєм. Все це при реалізації способу зведення литої смуги забезпечує підвищення надійності литої смуги. На кресленні, що додається, зображений поперечний переріз литої смуги після здійснення способу. Спосіб здійснюється наступним чином. До покрівлі 1 притискують прокладку 2 анкерами 3. Уздовж боків прокладки установлюють опалубку 4 з проміжками 5 між опалубкою 4 та прокладкою 2 і верхніми кромками 6 опалубки вище нижнього рівня 7 прокладки. Опалубку 4 заповнюють бетоном 8 до деякого рівня 9 вище нижнього рівня 7 прокладки 2. Прокладку 2 можуть використовувати у вигляді окремих секцій. Використовувати прокладку 2 можуть різних конструкцій. На кресленні зображений варіант прокладки 2, яка виконана у вигляді дерев'яних брусків з металевою підкладкою. Можуть також використовувати прокладки 2 бетонні, пінобетонні, гумометалеві або інші. Опалубку 4 можуть використовувати різних конструкцій: нерозбірні, розбірно-переставні, ковзні або інші. При цьому спосіб задає передумови використання опалубки більш простих конструкцій, так як не потрібно ущільнення опалубки 4 з покрівлею 1. 1 UA 102444 U 5 10 15 20 При заповненні опалубки 4 бетоном 8 з під нижнього рівня 7 прокладки 2 повітря виходить з опалубки 4 крізь проміжки 5 назовні і порожнин між бетоном 8 і прокладкою 2 не утворюється. Одночасно у випадку можливого витоку бетону 8 в зоні контакту опалубки 4 з ґрунтом 10 - бетон 8 просідає в межах від первинного рівня 9 до нижнього рівня 7 прокладки 2, але при цьому порожнини між бетоном 8 і прокладкою 2 не утворюються так як це просідання бетону 8 у згаданих межах забезпечує компенсацію можливого витоку. Після заповнення опалубки 4 бетоном 8 є можливість контролювати зону контакту прокладки 2 з бетоном 8 крізь проміжок між опалубкою 4 та покрівлею 1 за допомогою дзеркала або переносної телекамери з дисплеєм. За результатами контролю можливе ще деяке заповнення опалубки бетоном. Все це при реалізації способу зведення литої смуги забезпечує підвищення надійності литої смуги. Джерела інформації: 1. Патент СРСР № 1776315, Е21D 11/10, від 24.07.90 р. 2. A.c. CРCP № 934026, Е21D 11/10, від 04.11.80 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб зведення литої смуги, що включає притиснення до покрівлі прокладки, установлення опалубки, заповнення опалубки бетоном, який відрізняється тим, що прокладку притискають до покрівлі анкерами, опалубку установлюють уздовж боків прокладки з проміжками між опалубкою та прокладкою і верхніми кромками опалубки вище нижнього рівня прокладки та заповнюють опалубку бетоном вище цього рівня. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
