Армований бетонний люк

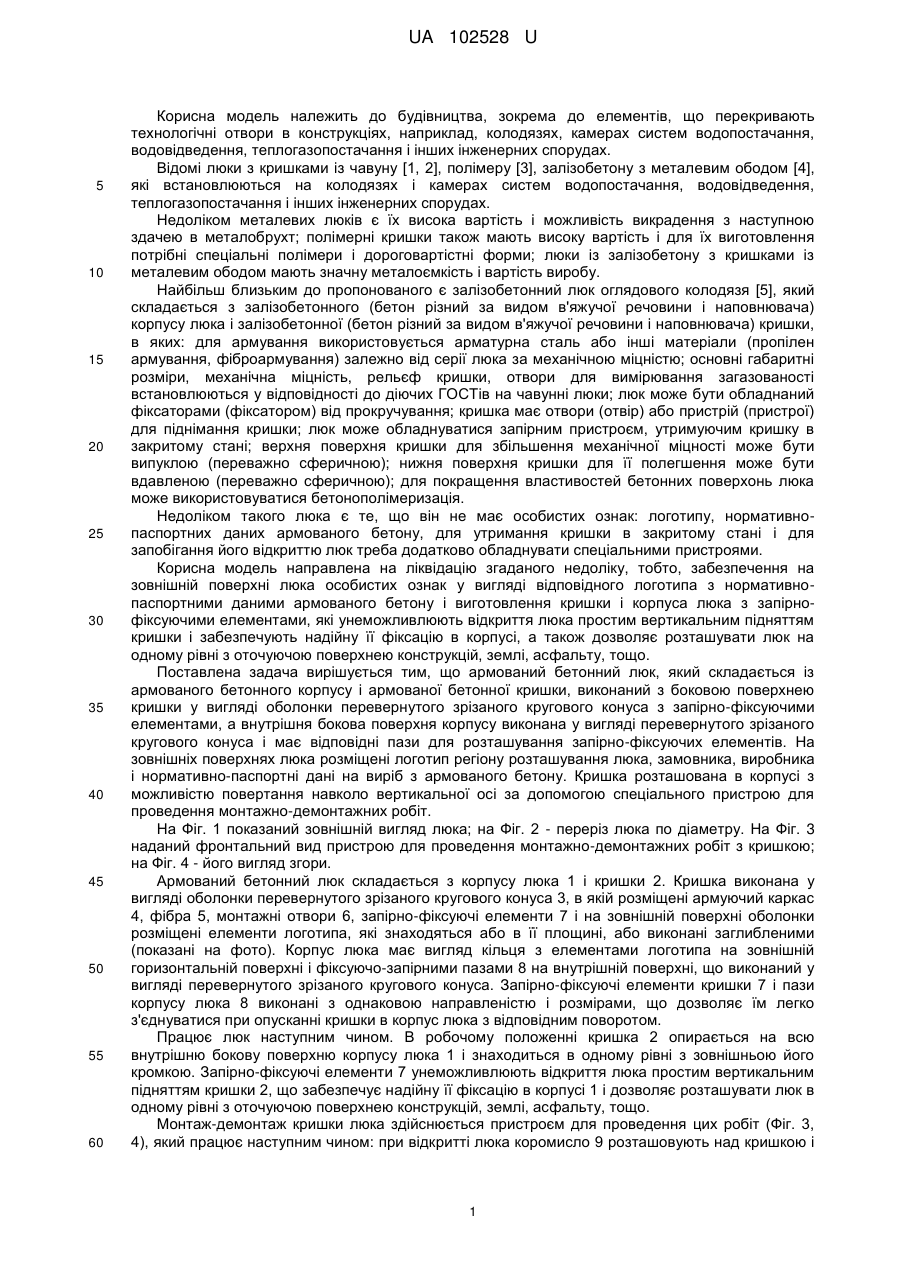

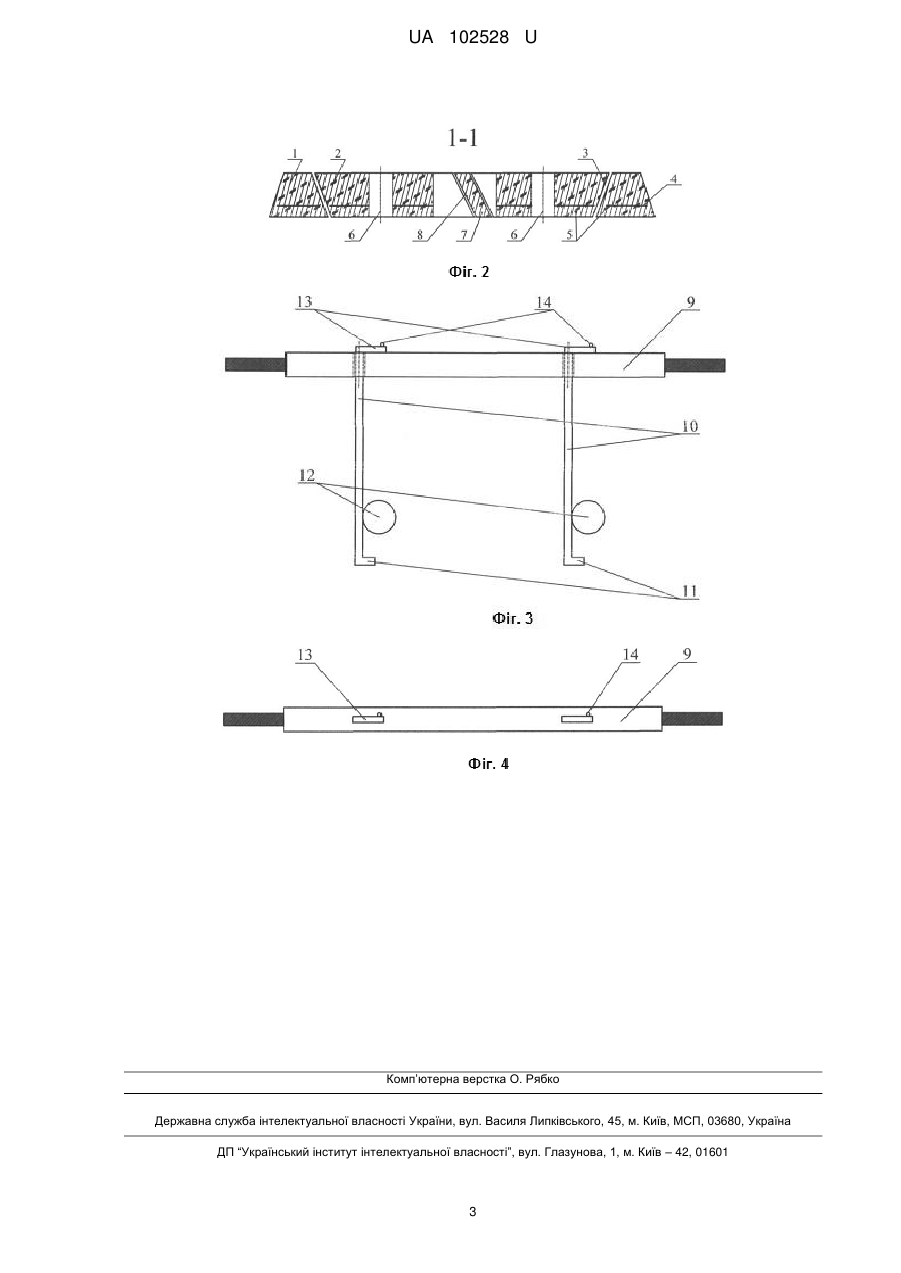

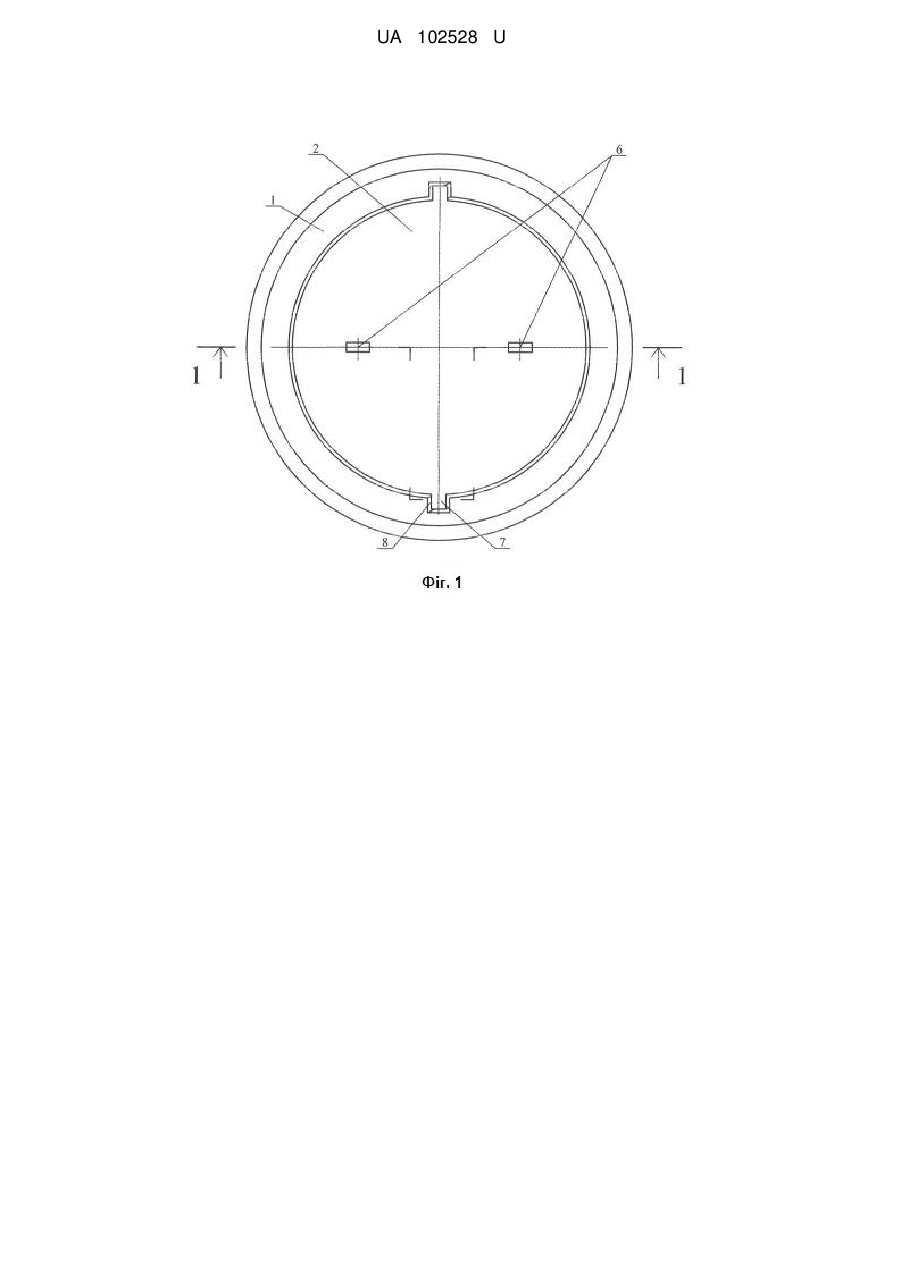

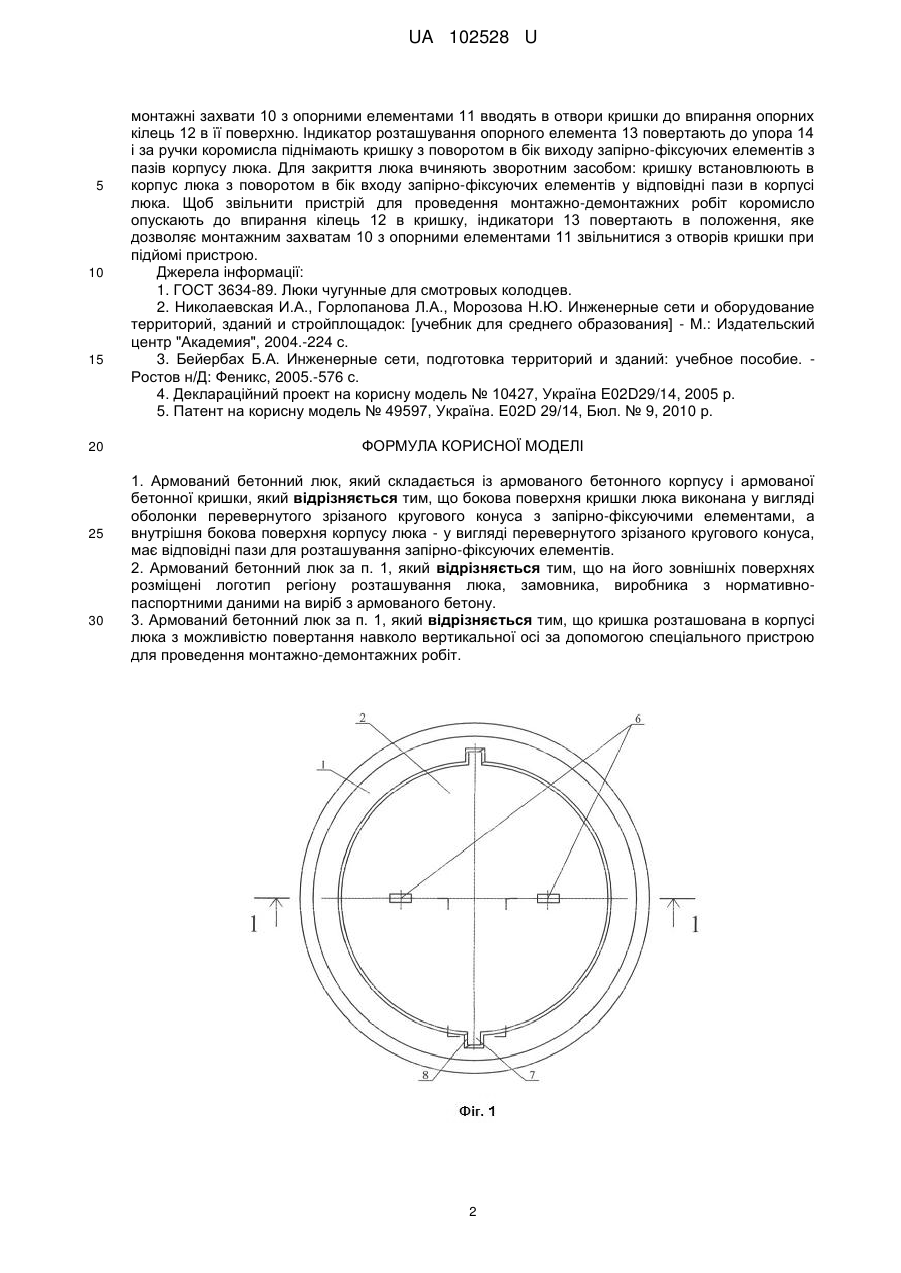

Реферат: Армований бетонний люк складається із армованого бетонного корпусу і армованої бетонної кришки. Бокова поверхня кришки люка виконана у вигляді оболонки перевернутого зрізаного кругового конуса з запірно-фіксуючими елементами, а внутрішня бокова поверхня корпусу люка - у вигляді перевернутого зрізаного кругового конуса, має відповідні пази для розташування запірно-фіксуючих елементів. UA 102528 U (54) АРМОВАНИЙ БЕТОННИЙ ЛЮК UA 102528 U UA 102528 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до елементів, що перекривають технологічні отвори в конструкціях, наприклад, колодязях, камерах систем водопостачання, водовідведення, теплогазопостачання і інших інженерних спорудах. Відомі люки з кришками із чавуну [1, 2], полімеру [3], залізобетону з металевим ободом [4], які встановлюються на колодязях і камерах систем водопостачання, водовідведення, теплогазопостачання і інших інженерних спорудах. Недоліком металевих люків є їх висока вартість і можливість викрадення з наступною здачею в металобрухт; полімерні кришки також мають високу вартість і для їх виготовлення потрібні спеціальні полімери і дороговартістні форми; люки із залізобетону з кришками із металевим ободом мають значну металоємкість і вартість виробу. Найбільш близьким до пропонованого є залізобетонний люк оглядового колодязя [5], який складається з залізобетонного (бетон різний за видом в'яжучої речовини і наповнювача) корпусу люка і залізобетонної (бетон різний за видом в'яжучої речовини і наповнювача) кришки, в яких: для армування використовується арматурна сталь або інші матеріали (пропілен армування, фіброармування) залежно від серії люка за механічною міцністю; основні габаритні розміри, механічна міцність, рельєф кришки, отвори для вимірювання загазованості встановлюються у відповідності до діючих ГОСТів на чавунні люки; люк може бути обладнаний фіксаторами (фіксатором) від прокручування; кришка має отвори (отвір) або пристрій (пристрої) для піднімання кришки; люк може обладнуватися запірним пристроєм, утримуючим кришку в закритому стані; верхня поверхня кришки для збільшення механічної міцності може бути випуклою (переважно сферичною); нижня поверхня кришки для її полегшення може бути вдавленою (переважно сферичною); для покращення властивостей бетонних поверхонь люка може використовуватися бетонополімеризація. Недоліком такого люка є те, що він не має особистих ознак: логотипу, нормативнопаспортних даних армованого бетону, для утримання кришки в закритому стані і для запобігання його відкриттю люк треба додатково обладнувати спеціальними пристроями. Корисна модель направлена на ліквідацію згаданого недоліку, тобто, забезпечення на зовнішній поверхні люка особистих ознак у вигляді відповідного логотипа з нормативнопаспортними даними армованого бетону і виготовлення кришки і корпуса люка з запірнофіксуючими елементами, які унеможливлюють відкриття люка простим вертикальним підняттям кришки і забезпечують надійну її фіксацію в корпусі, а також дозволяє розташувати люк на одному рівні з оточуючою поверхнею конструкцій, землі, асфальту, тощо. Поставлена задача вирішується тим, що армований бетонний люк, який складається із армованого бетонного корпусу і армованої бетонної кришки, виконаний з боковою поверхнею кришки у вигляді оболонки перевернутого зрізаного кругового конуса з запірно-фіксуючими елементами, а внутрішня бокова поверхня корпусу виконана у вигляді перевернутого зрізаного кругового конуса і має відповідні пази для розташування запірно-фіксуючих елементів. На зовнішніх поверхнях люка розміщені логотип регіону розташування люка, замовника, виробника і нормативно-паспортні дані на виріб з армованого бетону. Кришка розташована в корпусі з можливістю повертання навколо вертикальної осі за допомогою спеціального пристрою для проведення монтажно-демонтажних робіт. На Фіг. 1 показаний зовнішній вигляд люка; на Фіг. 2 - переріз люка по діаметру. На Фіг. 3 наданий фронтальний вид пристрою для проведення монтажно-демонтажних робіт з кришкою; на Фіг. 4 - його вигляд згори. Армований бетонний люк складається з корпусу люка 1 і кришки 2. Кришка виконана у вигляді оболонки перевернутого зрізаного кругового конуса 3, в якій розміщені армуючий каркас 4, фібра 5, монтажні отвори 6, запірно-фіксуючі елементи 7 і на зовнішній поверхні оболонки розміщені елементи логотипа, які знаходяться або в її площині, або виконані заглибленими (показані на фото). Корпус люка має вигляд кільця з елементами логотипа на зовнішній горизонтальній поверхні і фіксуючо-запірними пазами 8 на внутрішній поверхні, що виконаний у вигляді перевернутого зрізаного кругового конуса. Запірно-фіксуючі елементи кришки 7 і пази корпусу люка 8 виконані з однаковою направленістю і розмірами, що дозволяє їм легко з'єднуватися при опусканні кришки в корпус люка з відповідним поворотом. Працює люк наступним чином. В робочому положенні кришка 2 опирається на всю внутрішню бокову поверхню корпусу люка 1 і знаходиться в одному рівні з зовнішньою його кромкою. Запірно-фіксуючі елементи 7 унеможливлюють відкриття люка простим вертикальним підняттям кришки 2, що забезпечує надійну її фіксацію в корпусі 1 і дозволяє розташувати люк в одному рівні з оточуючою поверхнею конструкцій, землі, асфальту, тощо. Монтаж-демонтаж кришки люка здійснюється пристроєм для проведення цих робіт (Фіг. 3, 4), який працює наступним чином: при відкритті люка коромисло 9 розташовують над кришкою і 1 UA 102528 U 5 10 15 20 25 30 монтажні захвати 10 з опорними елементами 11 вводять в отвори кришки до впирання опорних кілець 12 в її поверхню. Індикатор розташування опорного елемента 13 повертають до упора 14 і за ручки коромисла піднімають кришку з поворотом в бік виходу запірно-фіксуючих елементів з пазів корпусу люка. Для закриття люка вчиняють зворотним засобом: кришку встановлюють в корпус люка з поворотом в бік входу запірно-фіксуючих елементів у відповідні пази в корпусі люка. Щоб звільнити пристрій для проведення монтажно-демонтажних робіт коромисло опускають до впирання кілець 12 в кришку, індикатори 13 повертають в положення, яке дозволяє монтажним захватам 10 з опорними елементами 11 звільнитися з отворів кришки при підйомі пристрою. Джерела інформації: 1. ГОСТ 3634-89. Люки чугунные для смотровых колодцев. 2. Николаевская И.А., Горлопанова Л.А., Морозова Н.Ю. Инженерные сети и оборудование территорий, зданий и стройплощадок: [учебник для среднего образования] - М.: Издательский центр "Академия", 2004.-224 с. 3. Бейербах Б.А. Инженерные сети, подготовка территорий и зданий: учебное пособие. Ростов н/Д: Феникс, 2005.-576 с. 4. Деклараційний проект на корисну модель № 10427, Україна E02D29/14, 2005 р. 5. Патент на корисну модель № 49597, Україна. E02D 29/14, Бюл. № 9, 2010 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Армований бетонний люк, який складається із армованого бетонного корпусу і армованої бетонної кришки, який відрізняється тим, що бокова поверхня кришки люка виконана у вигляді оболонки перевернутого зрізаного кругового конуса з запірно-фіксуючими елементами, а внутрішня бокова поверхня корпусу люка - у вигляді перевернутого зрізаного кругового конуса, має відповідні пази для розташування запірно-фіксуючих елементів. 2. Армований бетонний люк за п. 1, який відрізняється тим, що на його зовнішніх поверхнях розміщені логотип регіону розташування люка, замовника, виробника з нормативнопаспортними даними на виріб з армованого бетону. 3. Армований бетонний люк за п. 1, який відрізняється тим, що кришка розташована в корпусі люка з можливістю повертання навколо вертикальної осі за допомогою спеціального пристрою для проведення монтажно-демонтажних робіт. 2 UA 102528 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
