Горизонтальний відстійник

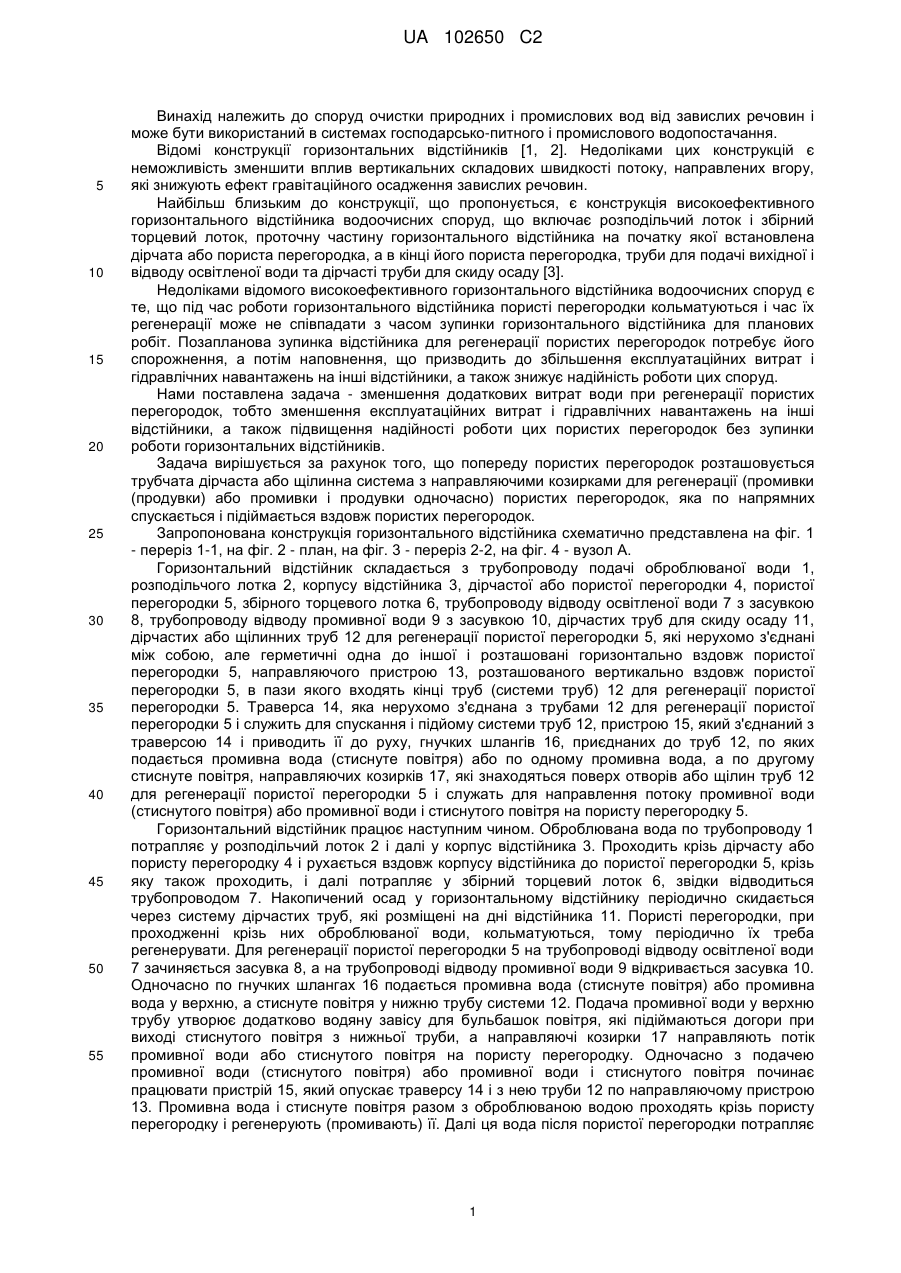

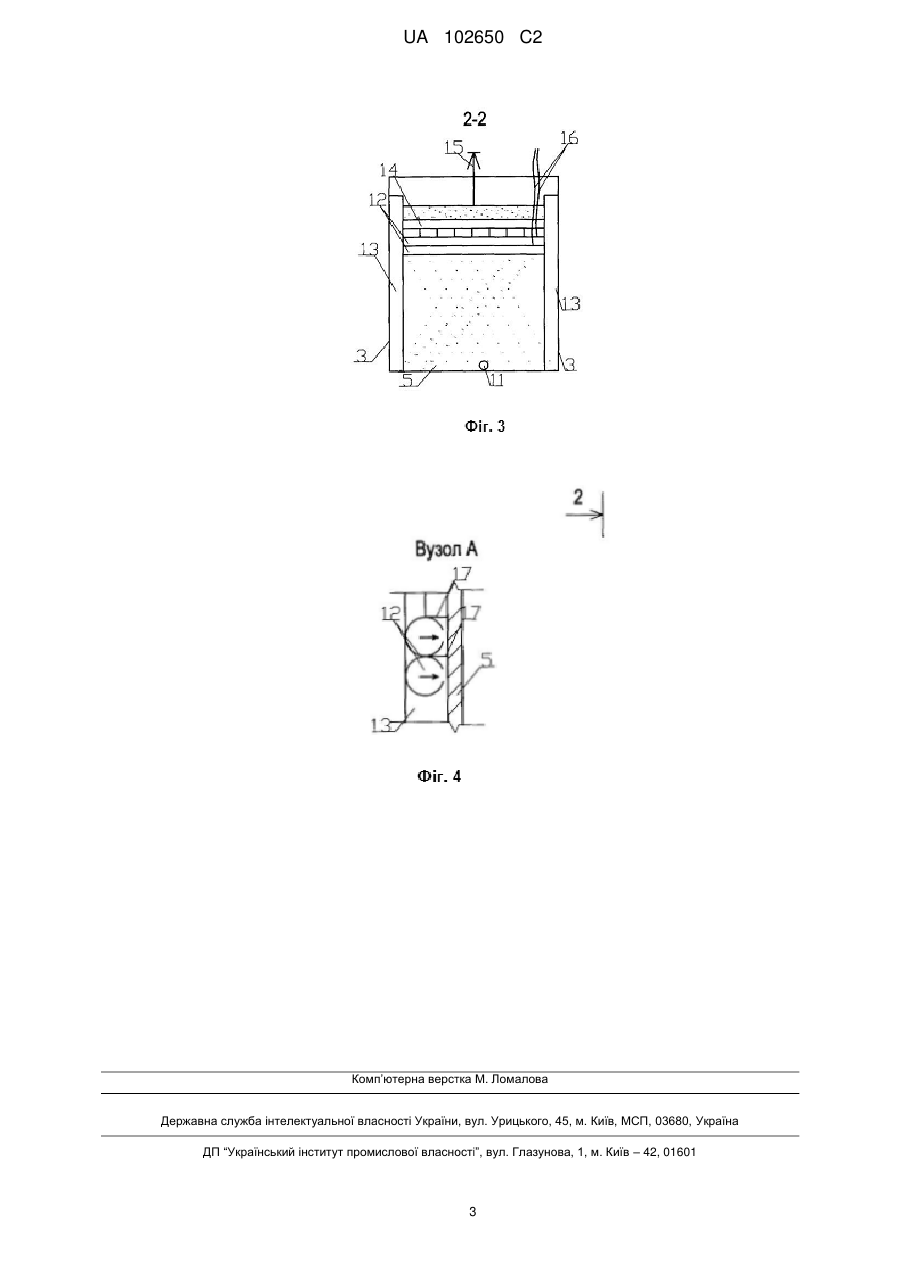

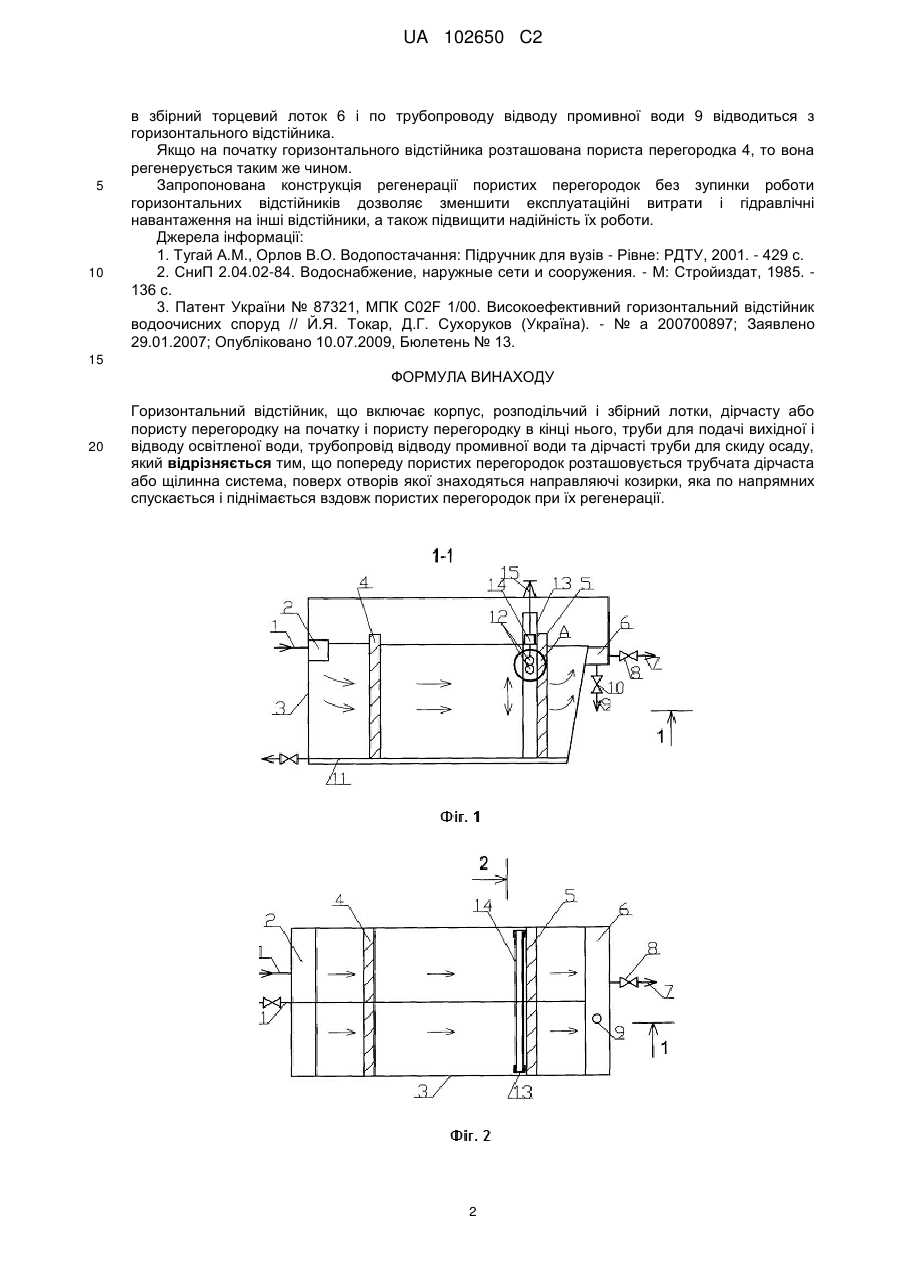

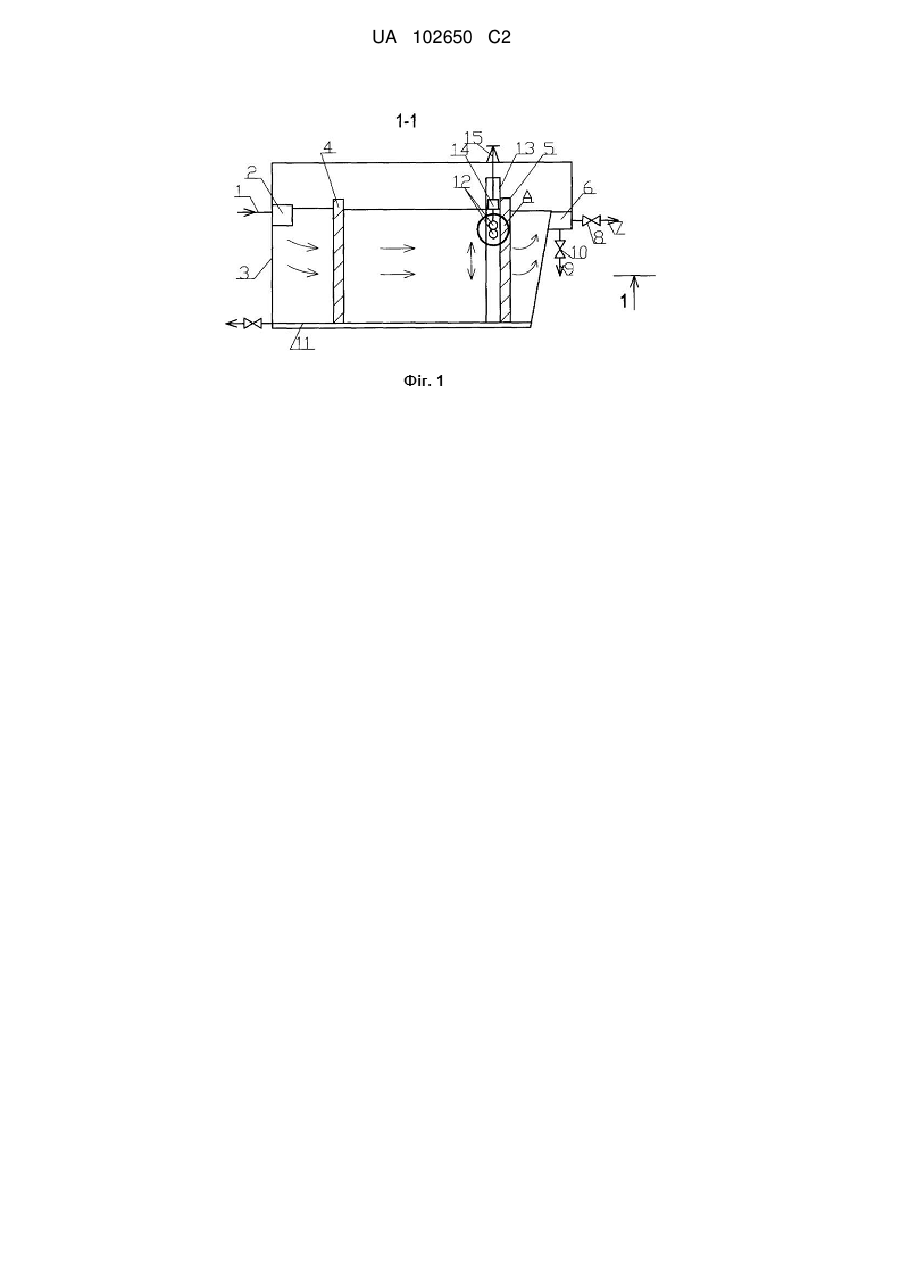

Реферат: Винахід належить до споруд очистки природних і промислових вод від завислих речовин. Конструкція відстійника дозволяє зменшити додаткові витрати води при регенерації пористих перегородок і підвищити надійність роботи всієї споруди. Винахід може бути використаний в системах господарсько-питного і промислового водопостачання. Відповідно до винаходу горизонтальний відстійник включає: корпус, розподільчий і збірний лотки, дірчасту або пористу перегородку на початку і пористу перегородку в кінці нього, труби для подачі вихідної і відводу освітленої води, трубопровід відводу промивної води та дірчасті труби для скиду осаду, попереду пористих перегородок розташовується трубчата дірчаста або щілинна система поверх отворів якої знаходяться направляючі козирки, яка по напрямних спускається і піднімається вздовж пористих перегородок при їх регенерації. UA 102650 C2 (12) UA 102650 C2 UA 102650 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до споруд очистки природних і промислових вод від завислих речовин і може бути використаний в системах господарсько-питного і промислового водопостачання. Відомі конструкції горизонтальних відстійників [1, 2]. Недоліками цих конструкцій є неможливість зменшити вплив вертикальних складових швидкості потоку, направлених вгору, які знижують ефект гравітаційного осадження завислих речовин. Найбільш близьким до конструкції, що пропонується, є конструкція високоефективного горизонтального відстійника водоочисних споруд, що включає розподільчий лоток і збірний торцевий лоток, проточну частину горизонтального відстійника на початку якої встановлена дірчата або пориста перегородка, а в кінці його пориста перегородка, труби для подачі вихідної і відводу освітленої води та дірчасті труби для скиду осаду [3]. Недоліками відомого високоефективного горизонтального відстійника водоочисних споруд є те, що під час роботи горизонтального відстійника пористі перегородки кольматуються і час їх регенерації може не співпадати з часом зупинки горизонтального відстійника для планових робіт. Позапланова зупинка відстійника для регенерації пористих перегородок потребує його спорожнення, а потім наповнення, що призводить до збільшення експлуатаційних витрат і гідравлічних навантажень на інші відстійники, а також знижує надійність роботи цих споруд. Нами поставлена задача - зменшення додаткових витрат води при регенерації пористих перегородок, тобто зменшення експлуатаційних витрат і гідравлічних навантажень на інші відстійники, а також підвищення надійності роботи цих пористих перегородок без зупинки роботи горизонтальних відстійників. Задача вирішується за рахунок того, що попереду пористих перегородок розташовується трубчата дірчаста або щілинна система з направляючими козирками для регенерації (промивки (продувки) або промивки і продувки одночасно) пористих перегородок, яка по напрямних спускається і підіймається вздовж пористих перегородок. Запропонована конструкція горизонтального відстійника схематично представлена на фіг. 1 - переріз 1-1, на фіг. 2 - план, на фіг. 3 - переріз 2-2, на фіг. 4 - вузол А. Горизонтальний відстійник складається з трубопроводу подачі оброблюваної води 1, розподільчого лотка 2, корпусу відстійника 3, дірчастої або пористої перегородки 4, пористої перегородки 5, збірного торцевого лотка 6, трубопроводу відводу освітленої води 7 з засувкою 8, трубопроводу відводу промивної води 9 з засувкою 10, дірчастих труб для скиду осаду 11, дірчастих або щілинних труб 12 для регенерації пористої перегородки 5, які нерухомо з'єднані між собою, але герметичні одна до іншої і розташовані горизонтально вздовж пористої перегородки 5, направляючого пристрою 13, розташованого вертикально вздовж пористої перегородки 5, в пази якого входять кінці труб (системи труб) 12 для регенерації пористої перегородки 5. Траверса 14, яка нерухомо з'єднана з трубами 12 для регенерації пористої перегородки 5 і служить для спускання і підйому системи труб 12, пристрою 15, який з'єднаний з траверсою 14 і приводить її до руху, гнучких шлангів 16, приєднаних до труб 12, по яких подається промивна вода (стиснуте повітря) або по одному промивна вода, а по другому стиснуте повітря, направляючих козирків 17, які знаходяться поверх отворів або щілин труб 12 для регенерації пористої перегородки 5 і служать для направлення потоку промивної води (стиснутого повітря) або промивної води і стиснутого повітря на пористу перегородку 5. Горизонтальний відстійник працює наступним чином. Оброблювана вода по трубопроводу 1 потрапляє у розподільчий лоток 2 і далі у корпус відстійника 3. Проходить крізь дірчасту або пористу перегородку 4 і рухається вздовж корпусу відстійника до пористої перегородки 5, крізь яку також проходить, і далі потрапляє у збірний торцевий лоток 6, звідки відводиться трубопроводом 7. Накопичений осад у горизонтальному відстійнику періодично скидається через систему дірчастих труб, які розміщені на дні відстійника 11. Пористі перегородки, при проходженні крізь них оброблюваної води, кольматуються, тому періодично їх треба регенерувати. Для регенерації пористої перегородки 5 на трубопроводі відводу освітленої води 7 зачиняється засувка 8, а на трубопроводі відводу промивної води 9 відкривається засувка 10. Одночасно по гнучких шлангах 16 подається промивна вода (стиснуте повітря) або промивна вода у верхню, а стиснуте повітря у нижню трубу системи 12. Подача промивної води у верхню трубу утворює додатково водяну завісу для бульбашок повітря, які підіймаються догори при виході стиснутого повітря з нижньої труби, а направляючі козирки 17 направляють потік промивної води або стиснутого повітря на пористу перегородку. Одночасно з подачею промивної води (стиснутого повітря) або промивної води і стиснутого повітря починає працювати пристрій 15, який опускає траверсу 14 і з нею труби 12 по направляючому пристрою 13. Промивна вода і стиснуте повітря разом з оброблюваною водою проходять крізь пористу перегородку і регенерують (промивають) її. Далі ця вода після пористої перегородки потрапляє 1 UA 102650 C2 5 10 в збірний торцевий лоток 6 і по трубопроводу відводу промивної води 9 відводиться з горизонтального відстійника. Якщо на початку горизонтального відстійника розташована пориста перегородка 4, то вона регенерується таким же чином. Запропонована конструкція регенерації пористих перегородок без зупинки роботи горизонтальних відстійників дозволяє зменшити експлуатаційні витрати і гідравлічні навантаження на інші відстійники, а також підвищити надійність їх роботи. Джерела інформації: 1. Тугай А.М., Орлов В.О. Водопостачання: Підручник для вузів - Рівне: РДТУ, 2001. - 429 с. 2. СниП 2.04.02-84. Водоснабжение, наружные сети и сооружения. - М: Стройиздат, 1985. 136 с. 3. Патент України № 87321, МПК C02F 1/00. Високоефективний горизонтальний відстійник водоочисних споруд // Й.Я. Токар, Д.Г. Сухоруков (Україна). - № а 200700897; Заявлено 29.01.2007; Опубліковано 10.07.2009, Бюлетень № 13. 15 ФОРМУЛА ВИНАХОДУ 20 Горизонтальний відстійник, що включає корпус, розподільчий і збірний лотки, дірчасту або пористу перегородку на початку і пористу перегородку в кінці нього, труби для подачі вихідної і відводу освітленої води, трубопровід відводу промивної води та дірчасті труби для скиду осаду, який відрізняється тим, що попереду пористих перегородок розташовується трубчата дірчаста або щілинна система, поверх отворів якої знаходяться направляючі козирки, яка по напрямних спускається і піднімається вздовж пористих перегородок при їх регенерації. 2 UA 102650 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
