Горизонтальний відстійник водоочисних споруд

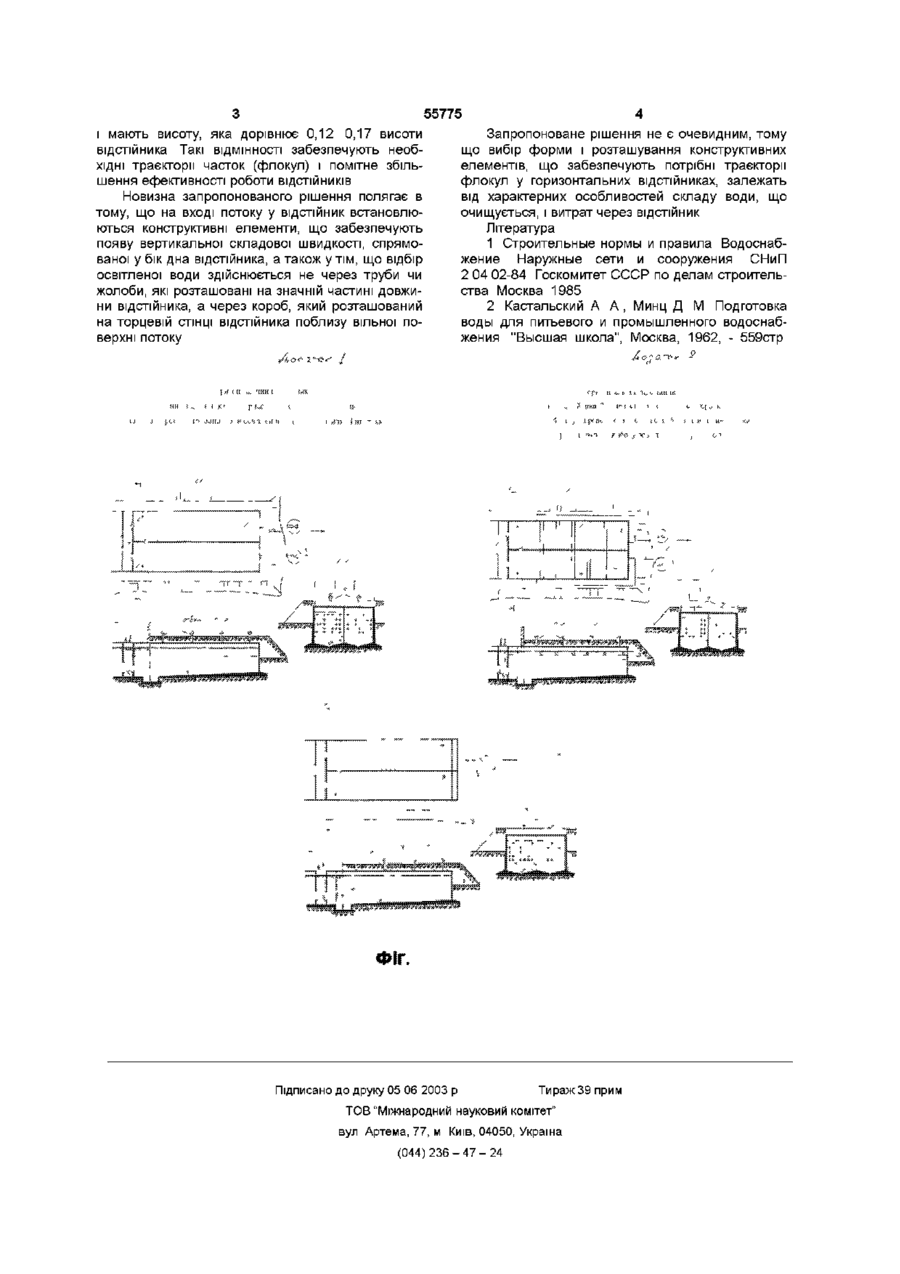

Горизонтальний ВІДСТІЙНИК ВОДООЧИСНИХ спо руд з дірчастою перегородкою на вході і відбором освітленої води з вільної поверхні потоку, який Даний винахід відноситься до області водоочисних споруд, а конкретно до їхніх горизонтальних ВІДСТІЙНИКІВ Широко розповсюдженою в даний час конструкцією ВІДСТІЙНИКІВ водоочисних споруд питної води, обговореною СНиП 2 04 02-84 [1], передувала конструкція ВІДСТІЙНИКІВ з дірчастими розподільними перегородками, встановленими на вході і виході (додаток 1, запозичений з [2]) Потік рідини, розподілений по всьому поперечному перетину відстійника, рухався, в основному, у напрямку його подовжньої осі При такому русі флокули і тверді частки порівняно невеликих розмірів не встигали осідати і виносилися з освітленим потоком рідини Згадана вище конструкція [1] передбачала підведення води, що очищується, по всьому поперечному перетину відстійника або за допомогою направляючої перегородки весь потік на вході направлявся вниз ВІДВІД освітленої води, згідно [1], здійснювався системою дірчастих труб або жолобів, розташованих поблизу вільної поверхні потоку на ДІЛЯНЦІ, що досягає 2/3 і більш довжини відстійника Достоїнствами такої конструкції відстійника (додаток 2), яку можна вважати прототипом даного винаходу, є забезпечення малих подовжніх складових швидкості потоку, обумовлених підведенням води, що очищується, по всьому перетину на вході, а також відбір освітленої води з верхньої частини потоку Ці достоїнства, природно, зберігаються у запропонованому винаході Однак такі конструкції мають ІСТОТНІ недоліки, особливо при наявності направляючої перегородки, коли весь потік на вході рухається вниз В останньому випадку поблизу перегородки виникає відрізняється тим, що на дірчастій перегородці встановлюється система козирків із кроком, рівним 0,06 0,01 висоти відстійника, що повертає потік рідини і часток (флокул) під кутом 15° 25° до горизонту у бік дна відстійника, а відбір освітленої води здійснюється через короб, розташований на торці відстійника поблизу вільної поверхні рідини і який має висоту, яка дорівнює 0,1 0,2 висоти відстійника зона великомасштабних вихрів, що супроводжуються появою вертикальних складових швидкості, спрямованих вгору Аналогічний негативний ефект виникає через відбір води через труби, які розташовані майже по всій довжині відстійника При цьому, ВІДПОВІДНО до рекомендації СНиП, швидкість води на вході в труби складає 1м/с [1, стор ЗО] Обидві ці обставини викликають зниження ефективності роботи відстійника, тому що розподіл швидкостей, обумовлений ними, сприяє підйому флокул і твердих часток і виносу їх з відстійника Вивчення руху дву- і тримірного потоку у відстійниках різної конструкції показало, що шляхом установки простих конструктивних елементів на вході і раціональної організації виходу потоку з відстійника можна забезпечити такі траєкторії руху часток, що закінчуються або на дні, або на торці відстійника, поза зоною виходу освітленої води, навіть у випадку досить малих розмірів флокул і твердих часток Такі траєкторії можуть бути отримані при забезпеченні незначного повороту потоку на вході і відбором освітленої води на торці відстійника поблизу вільної поверхні потоку На Фіг зображена конструктивна схема горизонтального відстійника, що реалізує сказане На дірчастій перегородці, що мається на існуючих відстійниках і забезпечує досить рівномірне по всьому перетину розподіл швидкостей потоку на вході, встановлюється система козирків із кроком, що складає 0,06 0,1 висоти відстійника Ці козирки повертають потік під кутом 5° 7° до горизонту у бік дна відстійника Відбір освітленої води здійснюється через короби, які розташовані на торці відстійника поблизу вільної поверхні потоку рідини ю 1 ю ю 55775 і мають висоту, яка дорівнює 0,12 0,17 висоти відстійника Такі ВІДМІННОСТІ забезпечують необхідні траєкторії часток (флокул) і помітне збільшення ефективності роботи ВІДСТІЙНИКІВ Новизна запропонованого рішення полягає в тому, що на вході потоку у ВІДСТІЙНИК встановлюються конструктивні елементи, що забезпечують появу вертикальної складової швидкості, спрямованої у бік дна відстійника, а також у тім, що відбір освітленої води здійснюється не через труби чи жолоби, які розташовані на значній частині довжини відстійника, а через короб, який розташований на торцевій СТІНЦІ відстійника поблизу вільної поверхні потоку Запропоноване рішення не є очевидним, тому що вибір форми і розташування конструктивних елементів, що забезпечують потрібні траєкторії флокул у горизонтальних відстійниках, залежать від характерних особливостей складу води, що очищується, і витрат через ВІДСТІЙНИК Література 1 Строительные нормы и правила Водоснабжение Наружные сети и сооружения СНиП 2 04 02-84 Госкомитет СССР по делам строительства Москва 1985 2 Кастальский А А , Минц Д М Подготовка воды для питьевого и промышленного водоснабжения "Высшая школа", Москва, 1962, - 559стр Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
