Посівна секція сівалки

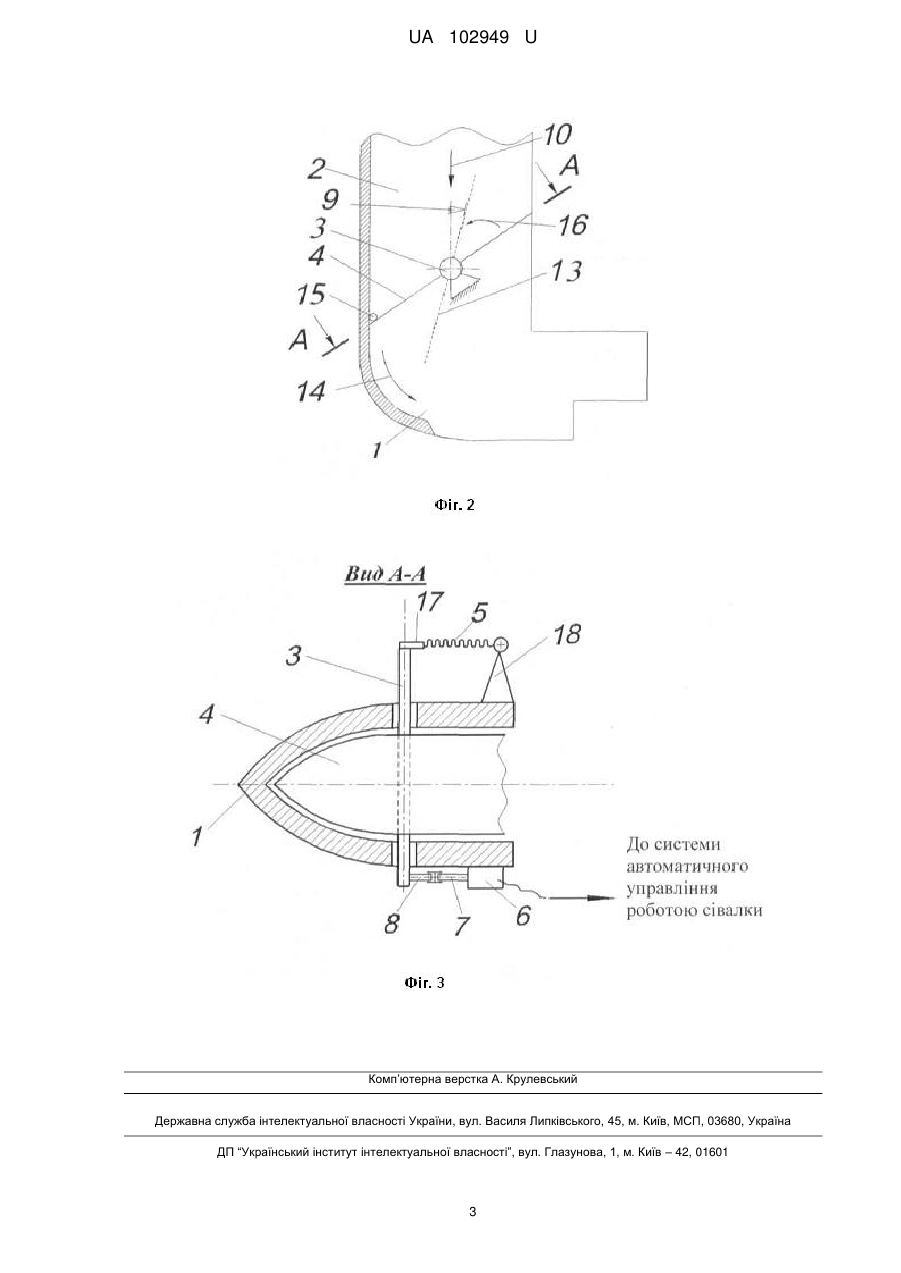

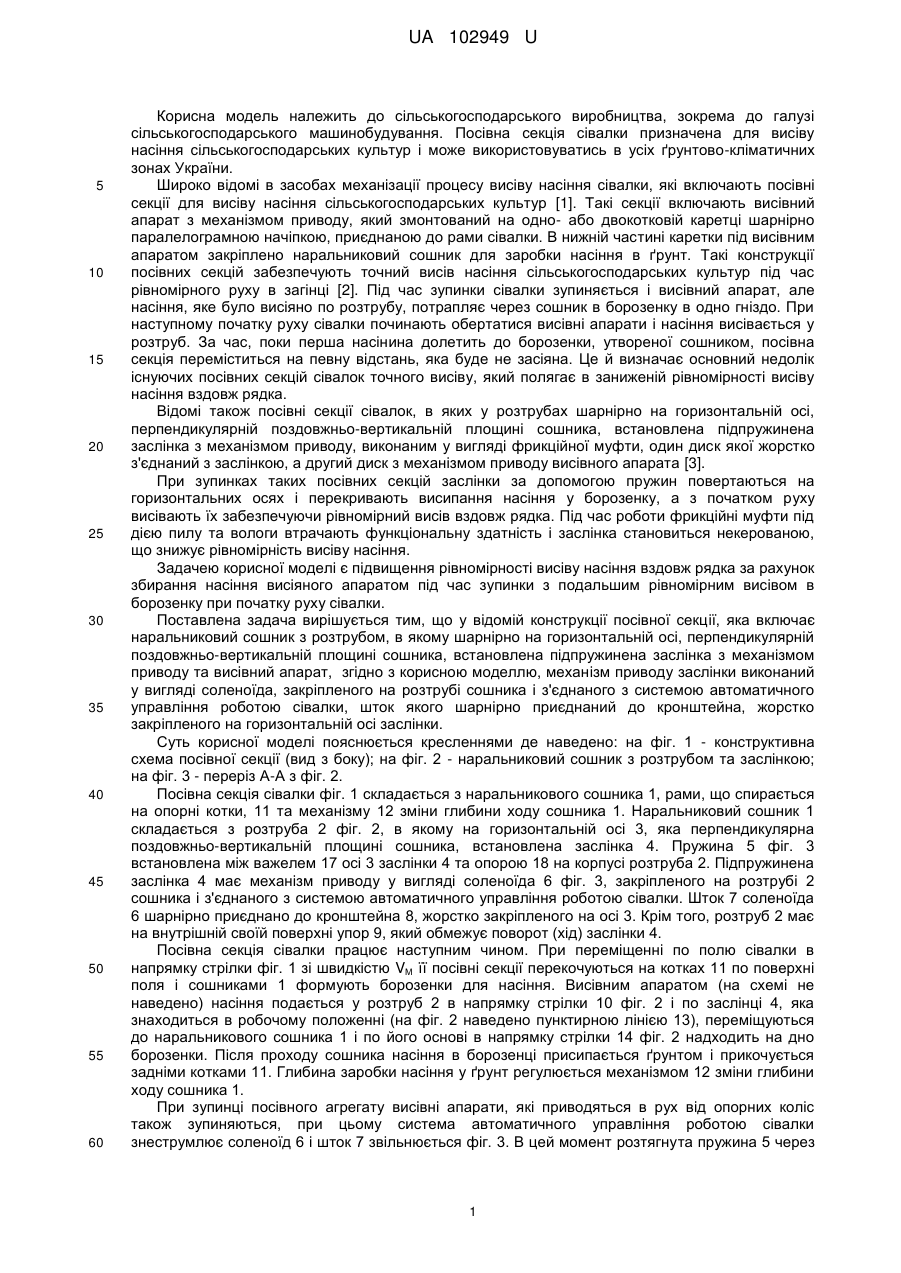

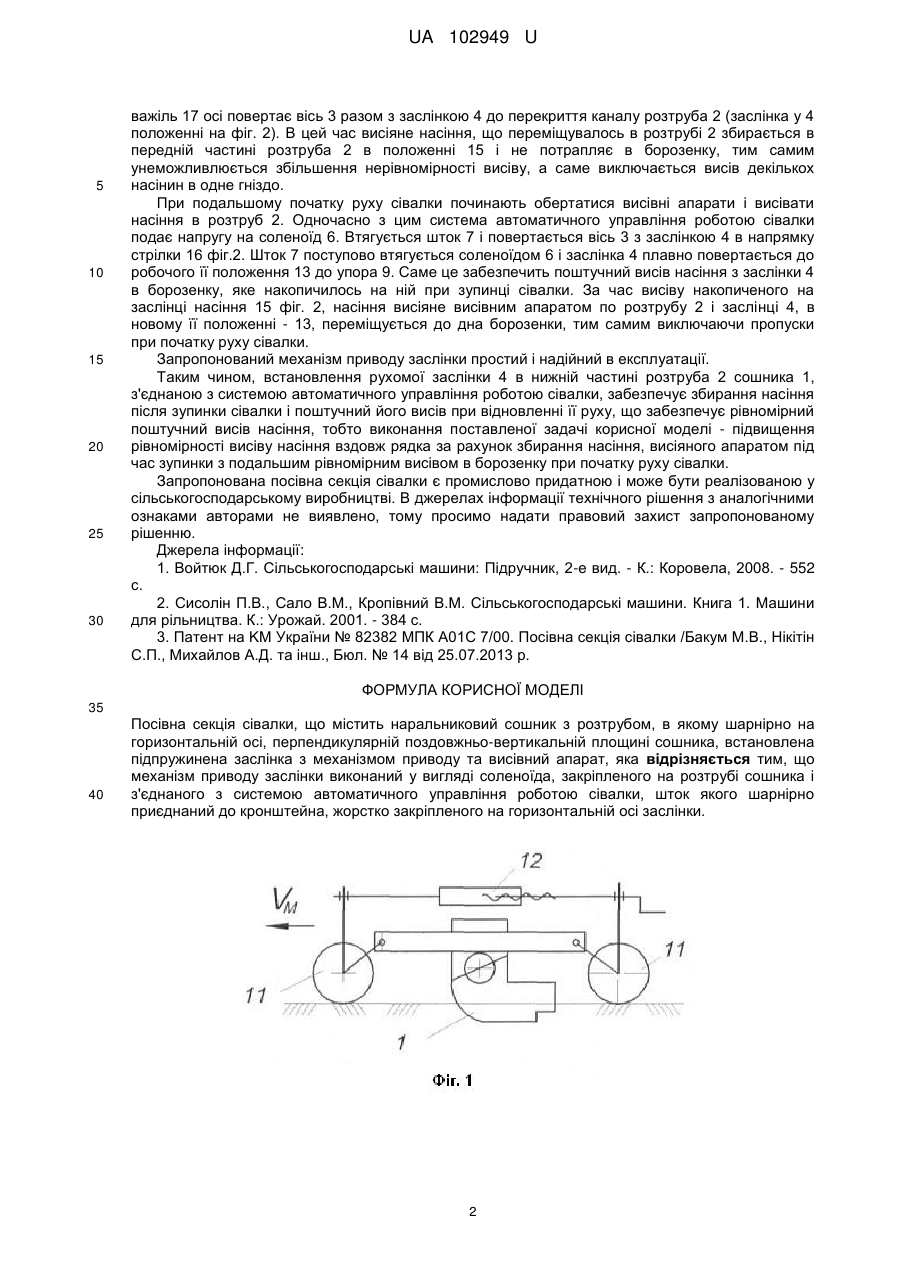

Реферат: Посівна секція сівалки, що містить наральниковий сошник з розтрубом, в якому шарнірно на горизонтальній осі, перпендикулярній поздовжньо-вертикальній площині сошника, встановлена підпружинена заслінка з механізмом приводу та висівний апарат. Механізм приводу заслінки виконаний у вигляді соленоїда, закріпленого на розтрубі сошника і з'єднаного з системою автоматичного управління роботою сівалки, шток якого шарнірно приєднаний до кронштейна, жорстко закріпленого на горизонтальній осі заслінки. UA 102949 U (12) UA 102949 U UA 102949 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва, зокрема до галузі сільськогосподарського машинобудування. Посівна секція сівалки призначена для висіву насіння сільськогосподарських культур і може використовуватись в усіх ґрунтово-кліматичних зонах України. Широко відомі в засобах механізації процесу висіву насіння сівалки, які включають посівні секції для висіву насіння сільськогосподарських культур [1]. Такі секції включають висівний апарат з механізмом приводу, який змонтований на одно- або двокотковій каретці шарнірно паралелограмною начіпкою, приєднаною до рами сівалки. В нижній частині каретки під висівним апаратом закріплено наральниковий сошник для заробки насіння в ґрунт. Такі конструкції посівних секцій забезпечують точний висів насіння сільськогосподарських культур під час рівномірного руху в загінці [2]. Під час зупинки сівалки зупиняється і висівний апарат, але насіння, яке було висіяно по розтрубу, потрапляє через сошник в борозенку в одно гніздо. При наступному початку руху сівалки починають обертатися висівні апарати і насіння висівається у розтруб. За час, поки перша насінина долетить до борозенки, утвореної сошником, посівна секція переміститься на певну відстань, яка буде не засіяна. Це й визначає основний недолік існуючих посівних секцій сівалок точного висіву, який полягає в заниженій рівномірності висіву насіння вздовж рядка. Відомі також посівні секції сівалок, в яких у розтрубах шарнірно на горизонтальній осі, перпендикулярній поздовжньо-вертикальній площині сошника, встановлена підпружинена заслінка з механізмом приводу, виконаним у вигляді фрикційної муфти, один диск якої жорстко з'єднаний з заслінкою, а другий диск з механізмом приводу висівного апарата [3]. При зупинках таких посівних секцій заслінки за допомогою пружин повертаються на горизонтальних осях і перекривають висипання насіння у борозенку, а з початком руху висівають їх забезпечуючи рівномірний висів вздовж рядка. Під час роботи фрикційні муфти під дією пилу та вологи втрачають функціональну здатність і заслінка становиться некерованою, що знижує рівномірність висіву насіння. Задачею корисної моделі є підвищення рівномірності висіву насіння вздовж рядка за рахунок збирання насіння висіяного апаратом під час зупинки з подальшим рівномірним висівом в борозенку при початку руху сівалки. Поставлена задача вирішується тим, що у відомій конструкції посівної секції, яка включає наральниковий сошник з розтрубом, в якому шарнірно на горизонтальній осі, перпендикулярній поздовжньо-вертикальній площині сошника, встановлена підпружинена заслінка з механізмом приводу та висівний апарат, згідно з корисною моделлю, механізм приводу заслінки виконаний у вигляді соленоїда, закріпленого на розтрубі сошника і з'єднаного з системою автоматичного управління роботою сівалки, шток якого шарнірно приєднаний до кронштейна, жорстко закріпленого на горизонтальній осі заслінки. Суть корисної моделі пояснюється кресленнями де наведено: на фіг. 1 - конструктивна схема посівної секції (вид з боку); на фіг. 2 - наральниковий сошник з розтрубом та заслінкою; на фіг. 3 - переріз А-А з фіг. 2. Посівна секція сівалки фіг. 1 складається з наральникового сошника 1, рами, що спирається на опорні котки, 11 та механізму 12 зміни глибини ходу сошника 1. Наральниковий сошник 1 складається з розтруба 2 фіг. 2, в якому на горизонтальній осі 3, яка перпендикулярна поздовжньо-вертикальній площині сошника, встановлена заслінка 4. Пружина 5 фіг. 3 встановлена між важелем 17 осі 3 заслінки 4 та опорою 18 на корпусі розтруба 2. Підпружинена заслінка 4 має механізм приводу у вигляді соленоїда 6 фіг. 3, закріпленого на розтрубі 2 сошника і з'єднаного з системою автоматичного управління роботою сівалки. Шток 7 соленоїда 6 шарнірно приєднано до кронштейна 8, жорстко закріпленого на осі 3. Крім того, розтруб 2 має на внутрішній своїй поверхні упор 9, який обмежує поворот (хід) заслінки 4. Посівна секція сівалки працює наступним чином. При переміщенні по полю сівалки в напрямку стрілки фіг. 1 зі швидкістю VМ її посівні секції перекочуються на котках 11 по поверхні поля і сошниками 1 формують борозенки для насіння. Висівним апаратом (на схемі не наведено) насіння подається у розтруб 2 в напрямку стрілки 10 фіг. 2 і по заслінці 4, яка знаходиться в робочому положенні (на фіг. 2 наведено пунктирною лінією 13), переміщуються до наральникового сошника 1 і по його основі в напрямку стрілки 14 фіг. 2 надходить на дно борозенки. Після проходу сошника насіння в борозенці присипається ґрунтом і прикочується задніми котками 11. Глибина заробки насіння у ґрунт регулюється механізмом 12 зміни глибини ходу сошника 1. При зупинці посівного агрегату висівні апарати, які приводяться в рух від опорних коліс також зупиняються, при цьому система автоматичного управління роботою сівалки знеструмлює соленоїд 6 і шток 7 звільнюється фіг. 3. В цей момент розтягнута пружина 5 через 1 UA 102949 U 5 10 15 20 25 30 важіль 17 осі повертає вісь 3 разом з заслінкою 4 до перекриття каналу розтруба 2 (заслінка у 4 положенні на фіг. 2). В цей час висіяне насіння, що переміщувалось в розтрубі 2 збирається в передній частині розтруба 2 в положенні 15 і не потрапляє в борозенку, тим самим унеможливлюється збільшення нерівномірності висіву, а саме виключається висів декількох насінин в одне гніздо. При подальшому початку руху сівалки починають обертатися висівні апарати і висівати насіння в розтруб 2. Одночасно з цим система автоматичного управління роботою сівалки подає напругу на соленоїд 6. Втягується шток 7 і повертається вісь 3 з заслінкою 4 в напрямку стрілки 16 фіг.2. Шток 7 поступово втягується соленоїдом 6 і заслінка 4 плавно повертається до робочого її положення 13 до упора 9. Саме це забезпечить поштучний висів насіння з заслінки 4 в борозенку, яке накопичилось на ній при зупинці сівалки. За час висіву накопиченого на заслінці насіння 15 фіг. 2, насіння висіяне висівним апаратом по розтрубу 2 і заслінці 4, в новому її положенні - 13, переміщується до дна борозенки, тим самим виключаючи пропуски при початку руху сівалки. Запропонований механізм приводу заслінки простий і надійний в експлуатації. Таким чином, встановлення рухомої заслінки 4 в нижній частині розтруба 2 сошника 1, з'єднаною з системою автоматичного управління роботою сівалки, забезпечує збирання насіння після зупинки сівалки і поштучний його висів при відновленні її руху, що забезпечує рівномірний поштучний висів насіння, тобто виконання поставленої задачі корисної моделі - підвищення рівномірності висіву насіння вздовж рядка за рахунок збирання насіння, висіяного апаратом під час зупинки з подальшим рівномірним висівом в борозенку при початку руху сівалки. Запропонована посівна секція сівалки є промислово придатною і може бути реалізованою у сільськогосподарському виробництві. В джерелах інформації технічного рішення з аналогічними ознаками авторами не виявлено, тому просимо надати правовий захист запропонованому рішенню. Джерела інформації: 1. Войтюк Д.Г. Сільськогосподарські машини: Підручник, 2-е вид. - К.: Коровела, 2008. - 552 с. 2. Сисолін П.В., Сало В.М., Кропівний В.М. Сільськогосподарські машини. Книга 1. Машини для рільництва. К.: Урожай. 2001. - 384 с. 3. Патент на KM України № 82382 МПК А01С 7/00. Посівна секція сівалки /Бакум М.В., Нікітін С.П., Михайлов А.Д. та інш., Бюл. № 14 від 25.07.2013 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Посівна секція сівалки, що містить наральниковий сошник з розтрубом, в якому шарнірно на горизонтальній осі, перпендикулярній поздовжньо-вертикальній площині сошника, встановлена підпружинена заслінка з механізмом приводу та висівний апарат, яка відрізняється тим, що механізм приводу заслінки виконаний у вигляді соленоїда, закріпленого на розтрубі сошника і з'єднаного з системою автоматичного управління роботою сівалки, шток якого шарнірно приєднаний до кронштейна, жорстко закріпленого на горизонтальній осі заслінки. 2 UA 102949 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
