Посівна секція сівалки

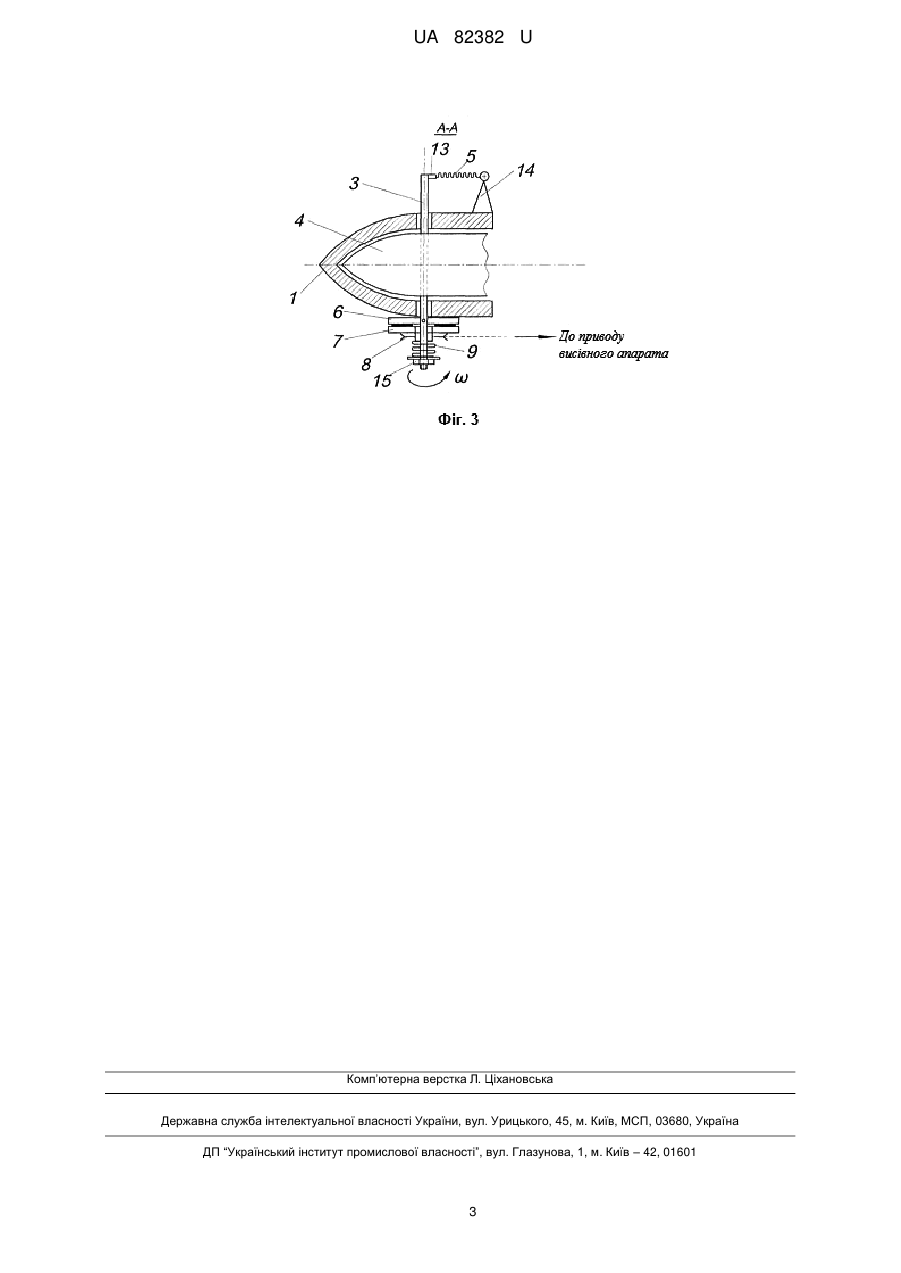

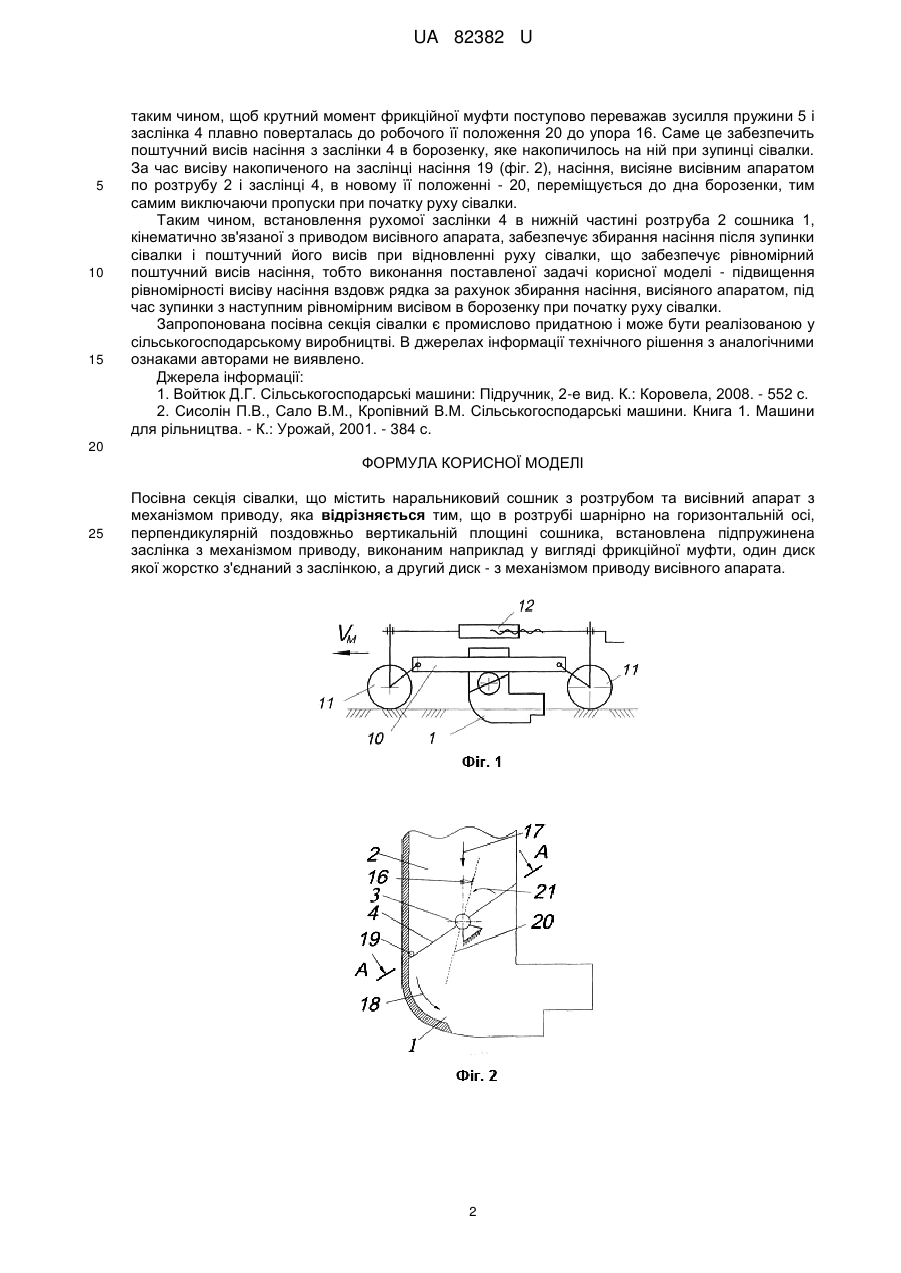

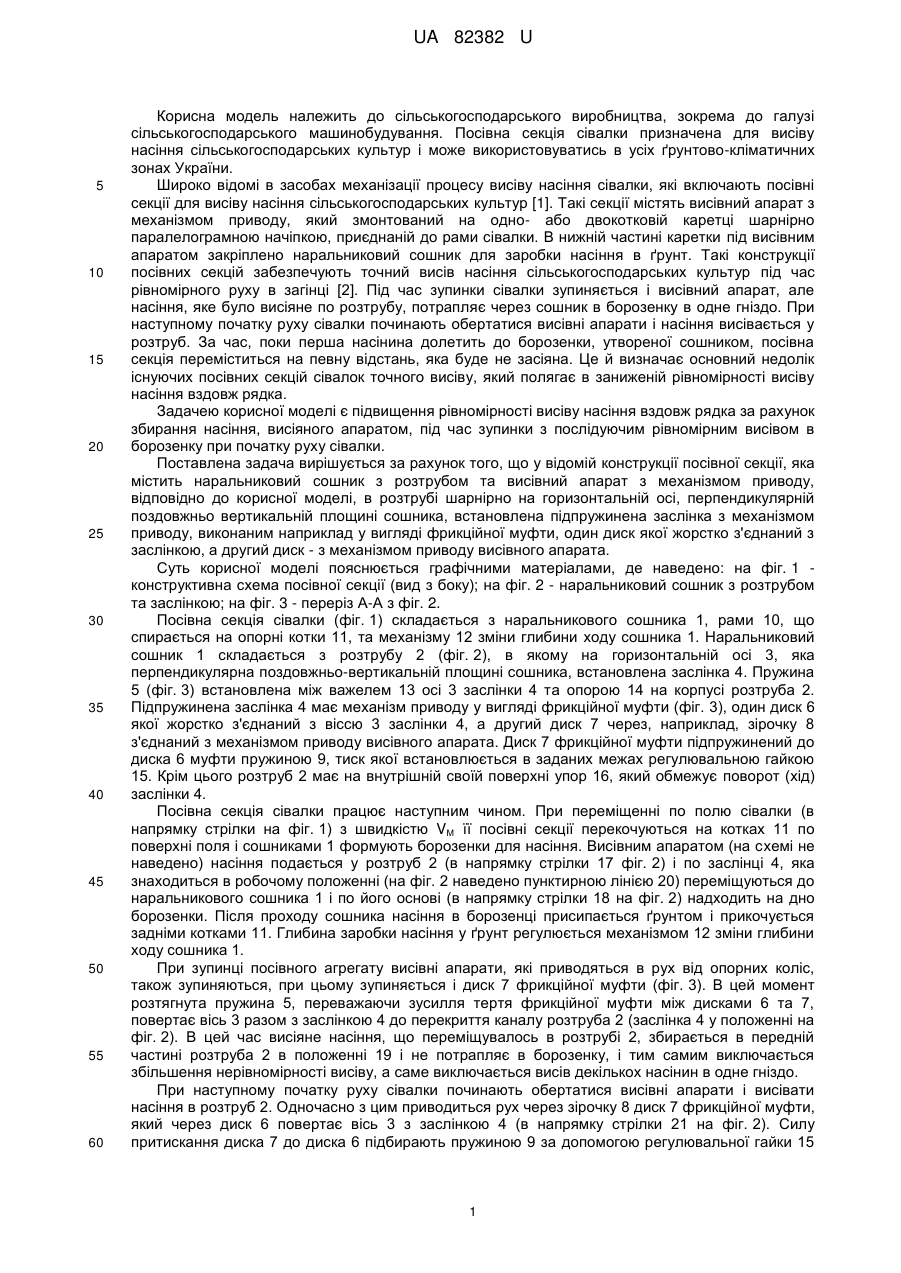

Реферат: Посівна секція сівалки містить наральниковий сошник з розтрубом та висівний апарат з механізмом приводу. В розтрубі шарнірно на горизонтальній осі, перпендикулярній поздовжньо вертикальній площині сошника, встановлена підпружинена заслінка з механізмом приводу, виконаним наприклад у вигляді фрикційної муфти, один диск якої жорстко з'єднаний з заслінкою, а другий диск - з механізмом приводу висівного апарата.\ UA 82382 U (12) UA 82382 U UA 82382 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва, зокрема до галузі сільськогосподарського машинобудування. Посівна секція сівалки призначена для висіву насіння сільськогосподарських культур і може використовуватись в усіх ґрунтово-кліматичних зонах України. Широко відомі в засобах механізації процесу висіву насіння сівалки, які включають посівні секції для висіву насіння сільськогосподарських культур [1]. Такі секції містять висівний апарат з механізмом приводу, який змонтований на одно- або двокотковій каретці шарнірно паралелограмною начіпкою, приєднаній до рами сівалки. В нижній частині каретки під висівним апаратом закріплено наральниковий сошник для заробки насіння в ґрунт. Такі конструкції посівних секцій забезпечують точний висів насіння сільськогосподарських культур під час рівномірного руху в загінці [2]. Під час зупинки сівалки зупиняється і висівний апарат, але насіння, яке було висіяне по розтрубу, потрапляє через сошник в борозенку в одне гніздо. При наступному початку руху сівалки починають обертатися висівні апарати і насіння висівається у розтруб. За час, поки перша насінина долетить до борозенки, утвореної сошником, посівна секція переміститься на певну відстань, яка буде не засіяна. Це й визначає основний недолік існуючих посівних секцій сівалок точного висіву, який полягає в заниженій рівномірності висіву насіння вздовж рядка. Задачею корисної моделі є підвищення рівномірності висіву насіння вздовж рядка за рахунок збирання насіння, висіяного апаратом, під час зупинки з послідуючим рівномірним висівом в борозенку при початку руху сівалки. Поставлена задача вирішується за рахунок того, що у відомій конструкції посівної секції, яка містить наральниковий сошник з розтрубом та висівний апарат з механізмом приводу, відповідно до корисної моделі, в розтрубі шарнірно на горизонтальній осі, перпендикулярній поздовжньо вертикальній площині сошника, встановлена підпружинена заслінка з механізмом приводу, виконаним наприклад у вигляді фрикційної муфти, один диск якої жорстко з'єднаний з заслінкою, а другий диск - з механізмом приводу висівного апарата. Суть корисної моделі пояснюється графічними матеріалами, де наведено: на фіг. 1 конструктивна схема посівної секції (вид з боку); на фіг. 2 - наральниковий сошник з розтрубом та заслінкою; на фіг. 3 - переріз А-А з фіг. 2. Посівна секція сівалки (фіг. 1) складається з наральникового сошника 1, рами 10, що спирається на опорні котки 11, та механізму 12 зміни глибини ходу сошника 1. Наральниковий сошник 1 складається з розтрубу 2 (фіг. 2), в якому на горизонтальній осі 3, яка перпендикулярна поздовжньо-вертикальній площині сошника, встановлена заслінка 4. Пружина 5 (фіг. 3) встановлена між важелем 13 осі 3 заслінки 4 та опорою 14 на корпусі розтруба 2. Підпружинена заслінка 4 має механізм приводу у вигляді фрикційної муфти (фіг. 3), один диск 6 якої жорстко з'єднаний з віссю 3 заслінки 4, а другий диск 7 через, наприклад, зірочку 8 з'єднаний з механізмом приводу висівного апарата. Диск 7 фрикційної муфти підпружинений до диска 6 муфти пружиною 9, тиск якої встановлюється в заданих межах регулювальною гайкою 15. Крім цього розтруб 2 має на внутрішній своїй поверхні упор 16, який обмежує поворот (хід) заслінки 4. Посівна секція сівалки працює наступним чином. При переміщенні по полю сівалки (в напрямку стрілки на фіг. 1) з швидкістю VМ її посівні секції перекочуються на котках 11 по поверхні поля і сошниками 1 формують борозенки для насіння. Висівним апаратом (на схемі не наведено) насіння подається у розтруб 2 (в напрямку стрілки 17 фіг. 2) і по заслінці 4, яка знаходиться в робочому положенні (на фіг. 2 наведено пунктирною лінією 20) переміщуються до наральникового сошника 1 і по його основі (в напрямку стрілки 18 на фіг. 2) надходить на дно борозенки. Після проходу сошника насіння в борозенці присипається ґрунтом і прикочується задніми котками 11. Глибина заробки насіння у ґрунт регулюється механізмом 12 зміни глибини ходу сошника 1. При зупинці посівного агрегату висівні апарати, які приводяться в рух від опорних коліс, також зупиняються, при цьому зупиняється і диск 7 фрикційної муфти (фіг. 3). В цей момент розтягнута пружина 5, переважаючи зусилля тертя фрикційної муфти між дисками 6 та 7, повертає вісь 3 разом з заслінкою 4 до перекриття каналу розтруба 2 (заслінка 4 у положенні на фіг. 2). В цей час висіяне насіння, що переміщувалось в розтрубі 2, збирається в передній частині розтруба 2 в положенні 19 і не потрапляє в борозенку, і тим самим виключається збільшення нерівномірності висіву, а саме виключається висів декількох насінин в одне гніздо. При наступному початку руху сівалки починають обертатися висівні апарати і висівати насіння в розтруб 2. Одночасно з цим приводиться рух через зірочку 8 диск 7 фрикційної муфти, який через диск 6 повертає вісь 3 з заслінкою 4 (в напрямку стрілки 21 на фіг. 2). Силу притискання диска 7 до диска 6 підбирають пружиною 9 за допомогою регулювальної гайки 15 1 UA 82382 U 5 10 15 таким чином, щоб крутний момент фрикційної муфти поступово переважав зусилля пружини 5 і заслінка 4 плавно поверталась до робочого її положення 20 до упора 16. Саме це забезпечить поштучний висів насіння з заслінки 4 в борозенку, яке накопичилось на ній при зупинці сівалки. За час висіву накопиченого на заслінці насіння 19 (фіг. 2), насіння, висіяне висівним апаратом по розтрубу 2 і заслінці 4, в новому її положенні - 20, переміщується до дна борозенки, тим самим виключаючи пропуски при початку руху сівалки. Таким чином, встановлення рухомої заслінки 4 в нижній частині розтруба 2 сошника 1, кінематично зв'язаної з приводом висівного апарата, забезпечує збирання насіння після зупинки сівалки і поштучний його висів при відновленні руху сівалки, що забезпечує рівномірний поштучний висів насіння, тобто виконання поставленої задачі корисної моделі - підвищення рівномірності висіву насіння вздовж рядка за рахунок збирання насіння, висіяного апаратом, під час зупинки з наступним рівномірним висівом в борозенку при початку руху сівалки. Запропонована посівна секція сівалки є промислово придатною і може бути реалізованою у сільськогосподарському виробництві. В джерелах інформації технічного рішення з аналогічними ознаками авторами не виявлено. Джерела інформації: 1. Войтюк Д.Г. Сільськогосподарські машини: Підручник, 2-е вид. К.: Коровела, 2008. - 552 с. 2. Сисолін П.В., Сало В.М., Кропівний В.М. Сільськогосподарські машини. Книга 1. Машини для рільництва. - К.: Урожай, 2001. - 384 с. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Посівна секція сівалки, що містить наральниковий сошник з розтрубом та висівний апарат з механізмом приводу, яка відрізняється тим, що в розтрубі шарнірно на горизонтальній осі, перпендикулярній поздовжньо вертикальній площині сошника, встановлена підпружинена заслінка з механізмом приводу, виконаним наприклад у вигляді фрикційної муфти, один диск якої жорстко з'єднаний з заслінкою, а другий диск - з механізмом приводу висівного апарата. 2 UA 82382 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
