Посівна секція сівалки-культиватора

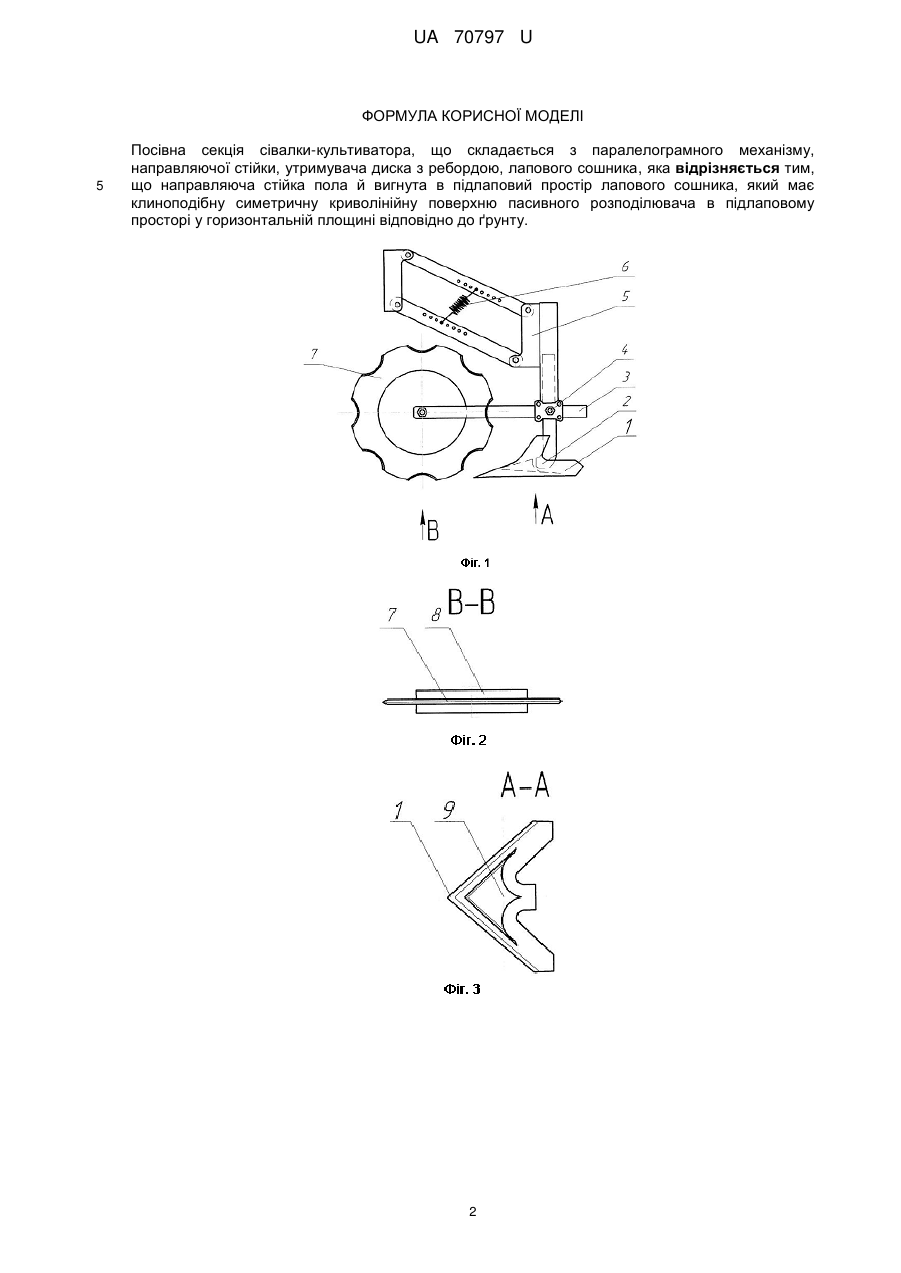

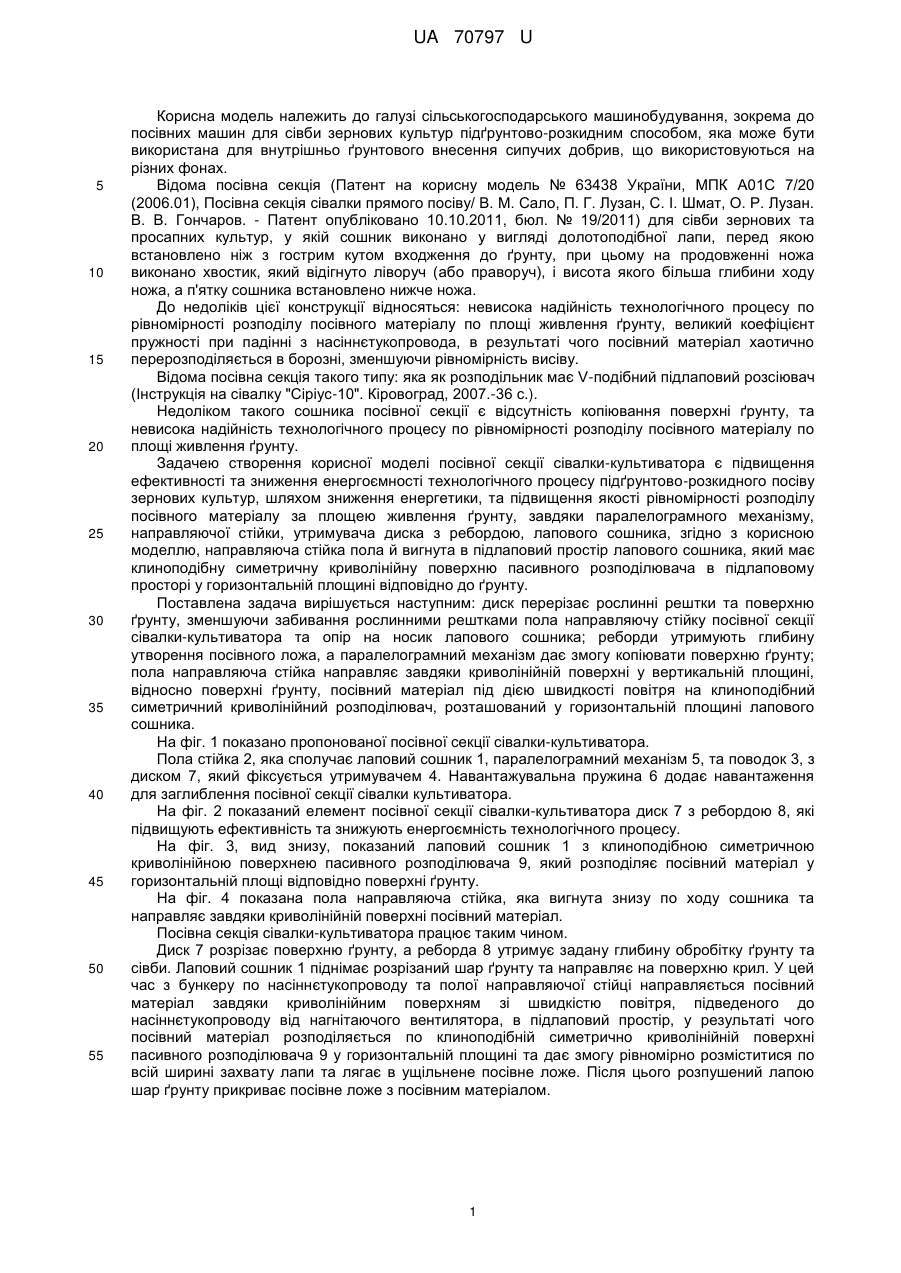

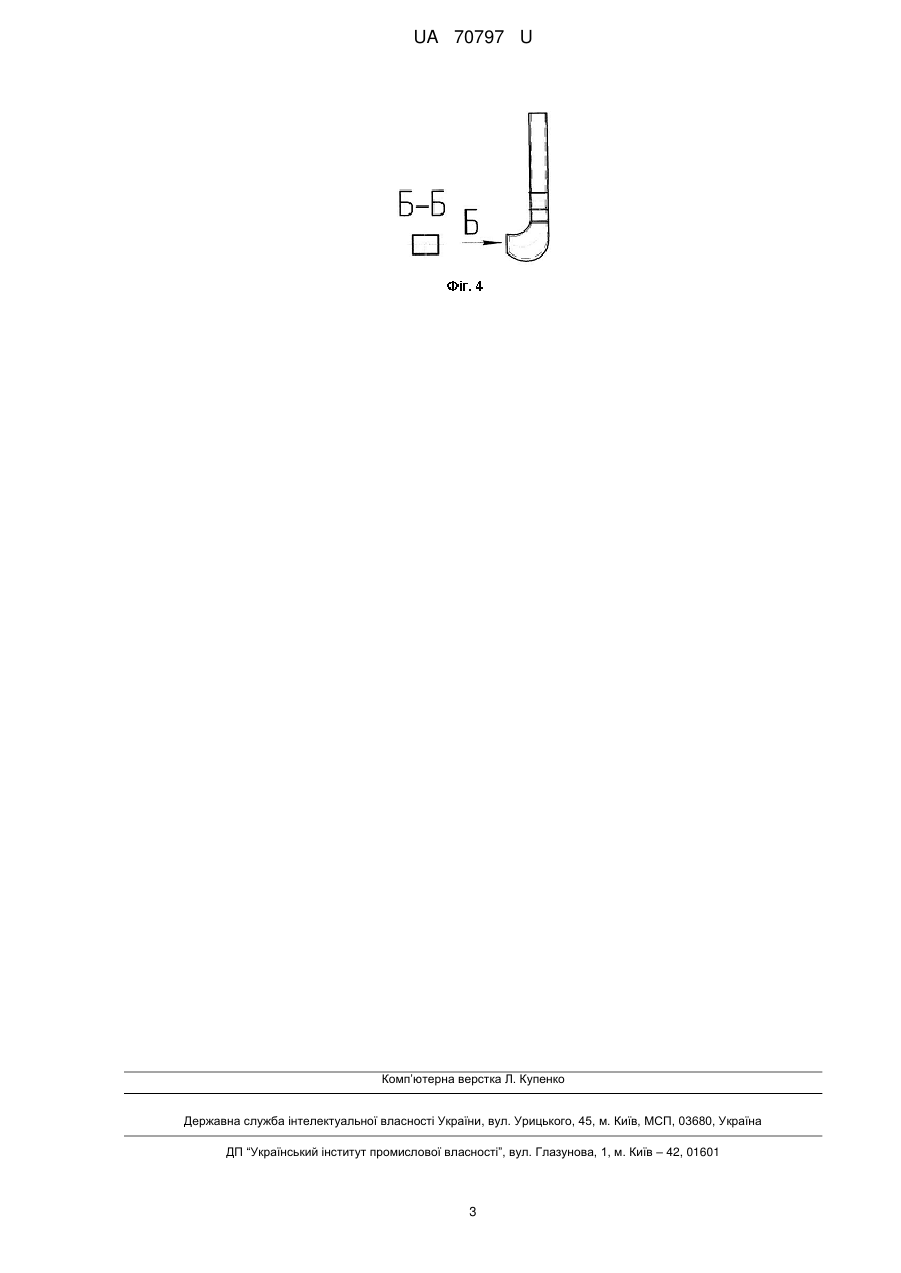

Реферат: UA 70797 U UA 70797 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до посівних машин для сівби зернових культур підґрунтово-розкидним способом, яка може бути використана для внутрішньо ґрунтового внесення сипучих добрив, що використовуються на різних фонах. Відома посівна секція (Патент на корисну модель № 63438 України, МПК А01С 7/20 (2006.01), Посівна секція сівалки прямого посіву/ В. М. Сало, П. Г. Лузан, С. І. Шмат, О. Р. Лузан. В. В. Гончаров. - Патент опубліковано 10.10.2011, бюл. № 19/2011) для сівби зернових та просапних культур, у якій сошник виконано у вигляді долотоподібної лапи, перед якою встановлено ніж з гострим кутом входження до ґрунту, при цьому на продовженні ножа виконано хвостик, який відігнуто ліворуч (або праворуч), і висота якого більша глибини ходу ножа, а п'ятку сошника встановлено нижче ножа. До недоліків цієї конструкції відносяться: невисока надійність технологічного процесу по рівномірності розподілу посівного матеріалу по площі живлення ґрунту, великий коефіцієнт пружності при падінні з насіннєтукопровода, в результаті чого посівний матеріал хаотично перерозподіляється в борозні, зменшуючи рівномірність висіву. Відома посівна секція такого типу: яка як розподільник має V-подібний підлаповий розсіювач (Інструкція на сівалку "Сіріус-10". Кіровоград, 2007.-36 с.). Недоліком такого сошника посівної секції є відсутність копіювання поверхні ґрунту, та невисока надійність технологічного процесу по рівномірності розподілу посівного матеріалу по площі живлення ґрунту. Задачею створення корисної моделі посівної секції сівалки-культиватора є підвищення ефективності та зниження енергоємності технологічного процесу підґрунтово-розкидного посіву зернових культур, шляхом зниження енергетики, та підвищення якості рівномірності розподілу посівного матеріалу за площею живлення ґрунту, завдяки паралелограмного механізму, направляючої стійки, утримувача диска з ребордою, лапового сошника, згідно з корисною моделлю, направляюча стійка пола й вигнута в підлаповий простір лапового сошника, який має клиноподібну симетричну криволінійну поверхню пасивного розподілювача в підлаповому просторі у горизонтальній площині відповідно до ґрунту. Поставлена задача вирішується наступним: диск перерізає рослинні рештки та поверхню ґрунту, зменшуючи забивання рослинними рештками пола направляючу стійку посівної секції сівалки-культиватора та опір на носик лапового сошника; реборди утримують глибину утворення посівного ложа, а паралелограмний механізм дає змогу копіювати поверхню ґрунту; пола направляюча стійка направляє завдяки криволінійній поверхні у вертикальній площині, відносно поверхні ґрунту, посівний матеріал під дією швидкості повітря на клиноподібний симетричний криволінійний розподілювач, розташований у горизонтальній площині лапового сошника. На фіг. 1 показано пропонованої посівної секції сівалки-культиватора. Пола стійка 2, яка сполучає лаповий сошник 1, паралелограмний механізм 5, та поводок 3, з диском 7, який фіксується утримувачем 4. Навантажувальна пружина 6 додає навантаження для заглиблення посівної секції сівалки культиватора. На фіг. 2 показаний елемент посівної секції сівалки-культиватора диск 7 з ребордою 8, які підвищують ефективність та знижують енергоємність технологічного процесу. На фіг. 3, вид знизу, показаний лаповий сошник 1 з клиноподібною симетричною криволінійною поверхнею пасивного розподілювача 9, який розподіляє посівний матеріал у горизонтальній площі відповідно поверхні ґрунту. На фіг. 4 показана пола направляюча стійка, яка вигнута знизу по ходу сошника та направляє завдяки криволінійній поверхні посівний матеріал. Посівна секція сівалки-культиватора працює таким чином. Диск 7 розрізає поверхню ґрунту, а реборда 8 утримує задану глибину обробітку ґрунту та сівби. Лаповий сошник 1 піднімає розрізаний шар ґрунту та направляє на поверхню крил. У цей час з бункеру по насіннєтукопроводу та полої направляючої стійці направляється посівний матеріал завдяки криволінійним поверхням зі швидкістю повітря, підведеного до насіннєтукопроводу від нагнітаючого вентилятора, в підлаповий простір, у результаті чого посівний матеріал розподіляється по клиноподібній симетрично криволінійній поверхні пасивного розподілювача 9 у горизонтальній площині та дає змогу рівномірно розміститися по всій ширині захвату лапи та лягає в ущільнене посівне ложе. Після цього розпушений лапою шар ґрунту прикриває посівне ложе з посівним матеріалом. 1 UA 70797 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Посівна секція сівалки-культиватора, що складається з паралелограмного механізму, направляючої стійки, утримувача диска з ребордою, лапового сошника, яка відрізняється тим, що направляюча стійка пола й вигнута в підлаповий простір лапового сошника, який має клиноподібну симетричну криволінійну поверхню пасивного розподілювача в підлаповому просторі у горизонтальній площині відповідно до ґрунту. 2 UA 70797 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
