Пристрій формуванням уявного джерела звуку

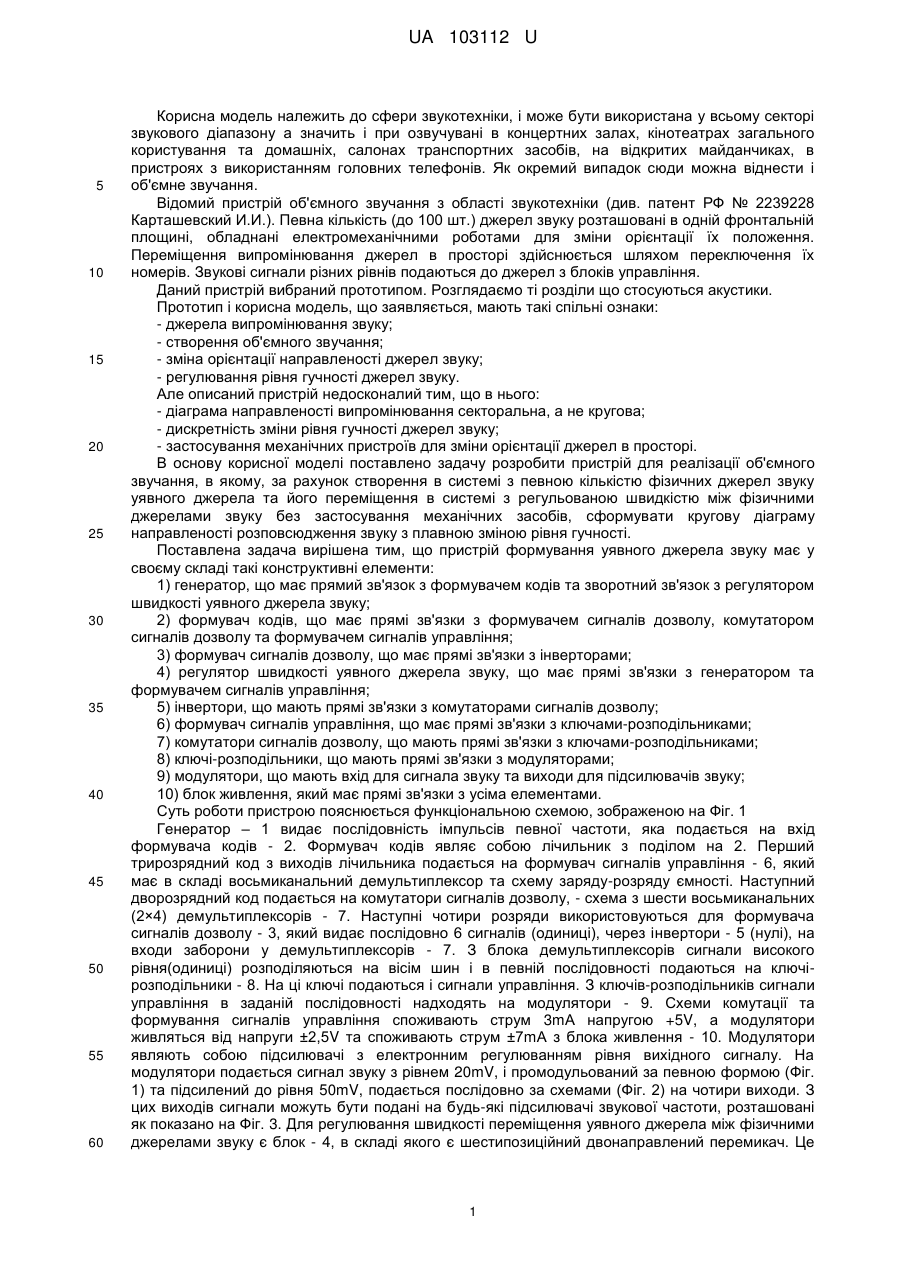

Реферат: UA 103112 U UA 103112 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сфери звукотехніки, і може бути використана у всьому секторі звукового діапазону а значить і при озвучувані в концертних залах, кінотеатрах загального користування та домашніх, салонах транспортних засобів, на відкритих майданчиках, в пристроях з використанням головних телефонів. Як окремий випадок сюди можна віднести і об'ємне звучання. Відомий пристрій об'ємного звучання з області звукотехніки (див. патент РФ № 2239228 Карташевский И.И.). Певна кількість (до 100 шт.) джерел звуку розташовані в одній фронтальній площині, обладнані електромеханічними роботами для зміни орієнтації їх положення. Переміщення випромінювання джерел в просторі здійснюється шляхом переключення їх номерів. Звукові сигнали різних рівнів подаються до джерел з блоків управління. Даний пристрій вибраний прототипом. Розглядаємо ті розділи що стосуються акустики. Прототип і корисна модель, що заявляється, мають такі спільні ознаки: - джерела випромінювання звуку; - створення об'ємного звучання; - зміна орієнтації направленості джерел звуку; - регулювання рівня гучності джерел звуку. Але описаний пристрій недосконалий тим, що в нього: - діаграма направленості випромінювання секторальна, а не кругова; - дискретність зміни рівня гучності джерел звуку; - застосування механічних пристроїв для зміни орієнтації джерел в просторі. В основу корисної моделі поставлено задачу розробити пристрій для реалізації об'ємного звучання, в якому, за рахунок створення в системі з певною кількістю фізичних джерел звуку уявного джерела та його переміщення в системі з регульованою швидкістю між фізичними джерелами звуку без застосування механічних засобів, сформувати кругову діаграму направленості розповсюдження звуку з плавною зміною рівня гучності. Поставлена задача вирішена тим, що пристрій формування уявного джерела звуку має у своєму складі такі конструктивні елементи: 1) генератор, що має прямий зв'язок з формувачем кодів та зворотний зв'язок з регулятором швидкості уявного джерела звуку; 2) формувач кодів, що має прямі зв'язки з формувачем сигналів дозволу, комутатором сигналів дозволу та формувачем сигналів управління; 3) формувач сигналів дозволу, що має прямі зв'язки з інверторами; 4) регулятор швидкості уявного джерела звуку, що має прямі зв'язки з генератором та формувачем сигналів управління; 5) інвертори, що мають прямі зв'язки з комутаторами сигналів дозволу; 6) формувач сигналів управління, що має прямі зв'язки з ключами-розподільниками; 7) комутатори сигналів дозволу, що мають прямі зв'язки з ключами-розподільниками; 8) ключі-розподільники, що мають прямі зв'язки з модуляторами; 9) модулятори, що мають вхід для сигнала звуку та виходи для підсилювачів звуку; 10) блок живлення, який має прямі зв'язки з усіма елементами. Суть роботи пристрою пояснюється функціональною схемою, зображеною на Фіг. 1 Генератор – 1 видає послідовність імпульсів певної частоти, яка подається на вхід формувача кодів - 2. Формувач кодів являє собою лічильник з поділом на 2. Перший трирозрядний код з виходів лічильника подається на формувач сигналів управління - 6, який має в складі восьмиканальний демультиплексор та схему заряду-розряду ємності. Наступний дворозрядний код подається на комутатори сигналів дозволу, - схема з шести восьмиканальних (2×4) демультиплексорів - 7. Наступні чотири розряди використовуються для формувача сигналів дозволу - 3, який видає послідовно 6 сигналів (одиниці), через інвертори - 5 (нулі), на входи заборони у демультиплексорів - 7. З блока демультиплексорів сигнали високого рівня(одиниці) розподіляються на вісім шин і в певній послідовності подаються на ключірозподільники - 8. На ці ключі подаються і сигнали управління. З ключів-розподільників сигнали управління в заданій послідовності надходять на модулятори - 9. Схеми комутації та формування сигналів управління споживають струм 3mА напругою +5V, а модулятори живляться від напруги ±2,5V та споживають струм ±7mА з блока живлення - 10. Модулятори являють собою підсилювачі з електронним регулюванням рівня вихідного сигналу. На модулятори подається сигнал звуку з рівнем 20mV, і промодульований за певною формою (Фіг. 1) та підсилений до рівня 50mV, подається послідовно за схемами (Фіг. 2) на чотири виходи. З цих виходів сигнали можуть бути подані на будь-які підсилювачі звукової частоти, розташовані як показано на Фіг. 3. Для регулювання швидкості переміщення уявного джерела між фізичними джерелами звуку є блок - 4, в складі якого є шестипозиційний двонаправлений перемикач. Це 1 UA 103112 U 5 дає можливість змінювати швидкість переміщення уявного джерела між двома фізичними джерелами звуку в межах від 0,15 секунди до 1,5 секунди та впливати на естетичний характер звучання. Таким чином ми отримали пристрій об'ємного звучання з формуванням уявного джерела звуку, яке може переміщуватися з регульованою швидкістю між фізичними джерелами звуку. В зв'язку з тим що, уявне джерело охоплює всю зону, окреслену лініями між фізичними джерелами звуку, слухач в будь-кому місці цієї зони має можливість сприймати звук однакової потужності та спектра. В будь-який момент процесу в системі використовується задана потужність одного фізичного джерела звуку, незалежно від того яка загальна кількість їх функціонує в системі. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій формування уявного джерела звуку має у своєму складі такі конструктивні елементи: генератор, що має прямий зв'язок з формувачем кодів та зворотний зв'язок з регулятором швидкості уявного джерела звуку; формувач кодів, що має прямі зв'язки з формувачем сигналів дозволу, комутатором сигналів дозволу та формувачем сигналів управління; формувач сигналів дозволу, що має прямі зв'язки з інверторами; регулятор швидкості уявного джерела звуку, що має прямі зв'язки з генератором та формувачем сигналів управління; інвертори, що мають прямі зв'язки з комутаторами сигналів дозволу; формувач сигналів управління, що має прямі зв'язки з ключами-розподільниками; комутатори сигналів дозволу, що мають прямі зв'язки з ключами-розподільниками; ключі-розподільники, що мають прямі зв'язки з модуляторами; модулятори, що мають вхід для сигналу звуку та виходи для підсилювачів звуку; блок живлення, який має прямі зв'язки з усіма елементами. 2 UA 103112 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
