Плазмовий високовольтний розмикач струму
Номер патенту: 103238
Опубліковано: 25.09.2013
Автори: Єгоров Олексій Михайлович, Друй Олег Самойлович, Юферов Володимир Борисович, Єгоренков Володимир Володимирович
Формула / Реферат

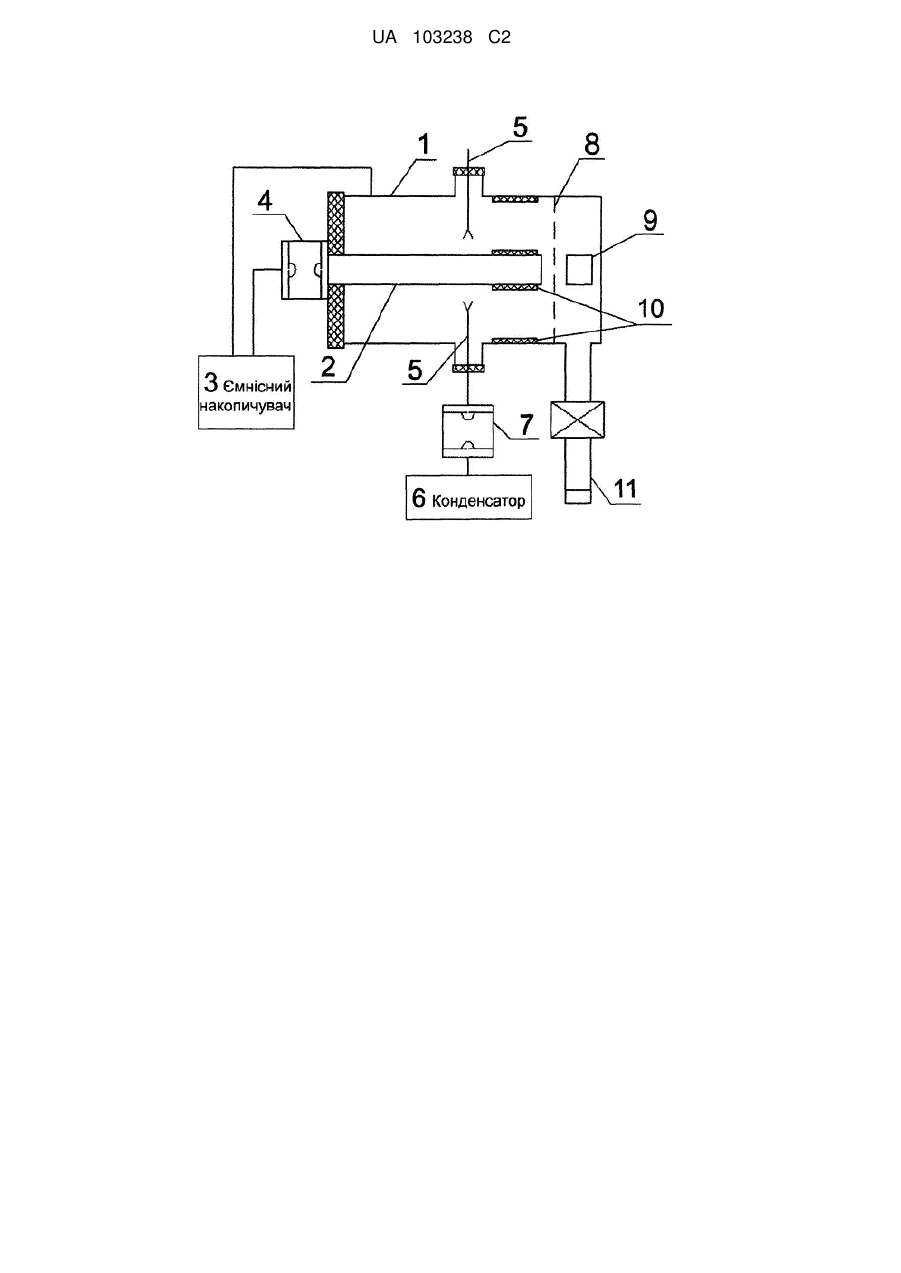

1. Плазмовий високовольтний розмикач струму, що включає зовнішній анод і коаксіальний відносно нього внутрішній катод та систему радіально розташованих плазмових інжекторів, який відрізняється тим, що ділянки звернених одна до одної поверхонь катода і анода біля торцевої поперечної площини катода в місці навантажувального розрядного проміжку покриті діелектриком на довжині L, що відповідає співвідношенню:
3/4h<L<h, де
h - відстань уздовж осі електродів від середини місця виникнення катодної плями, створюваної в початковий момент згустком плазми від плазмових інжекторів, до краю катода у навантажувальному розрядному проміжку.

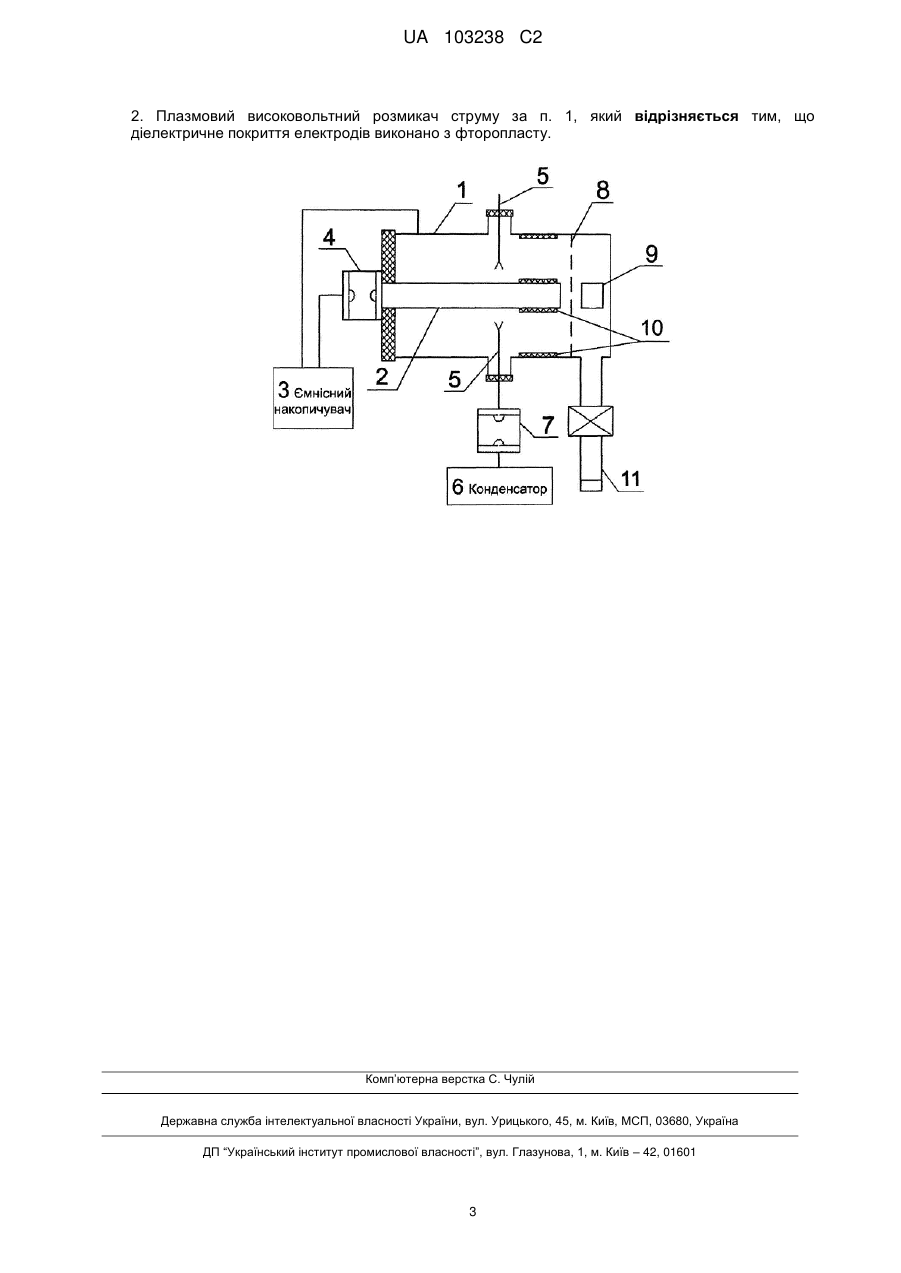

2. Плазмовий високовольтний розмикач струму за п. 1, який відрізняється тим, що діелектричне покриття електродів виконано з фторопласту.
Текст

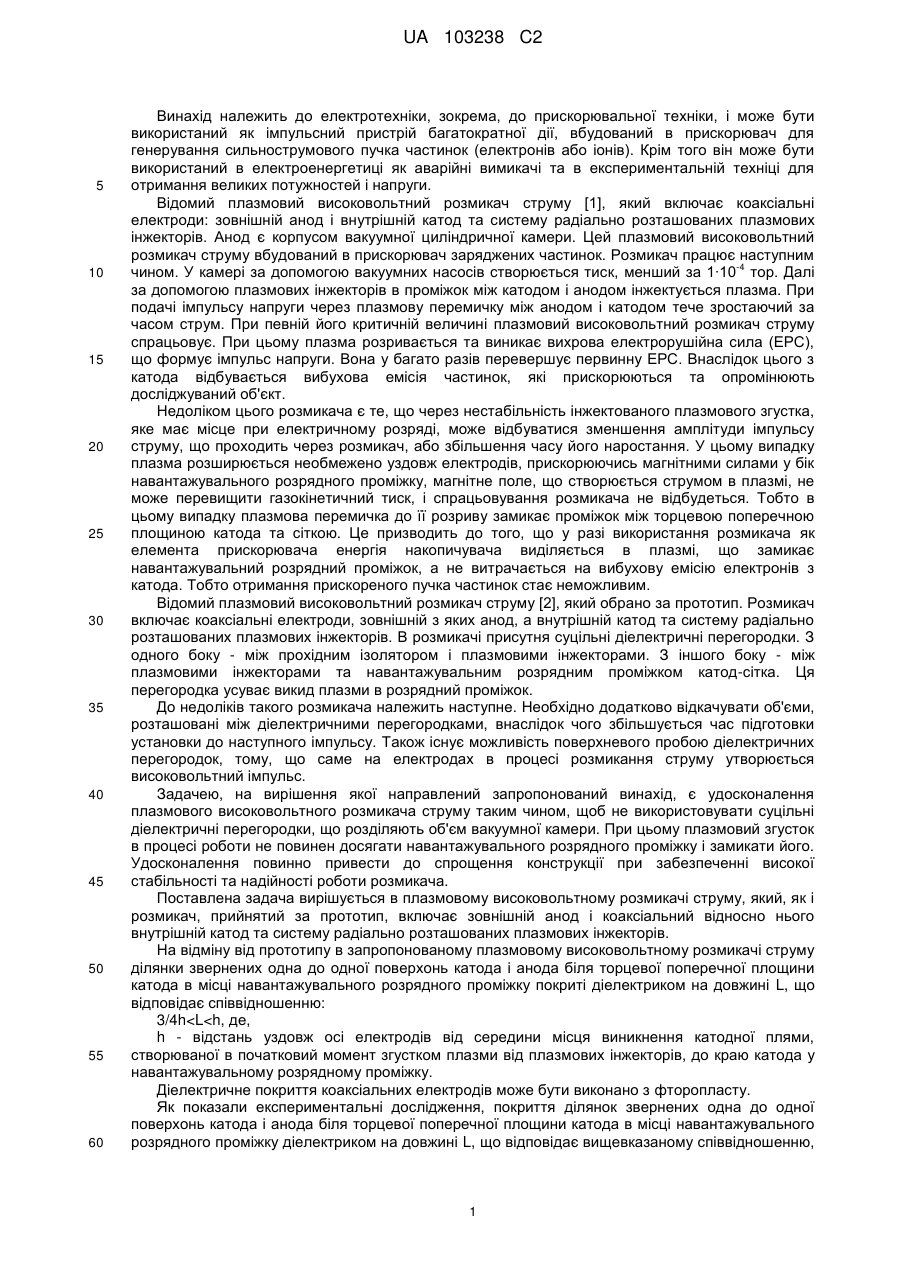

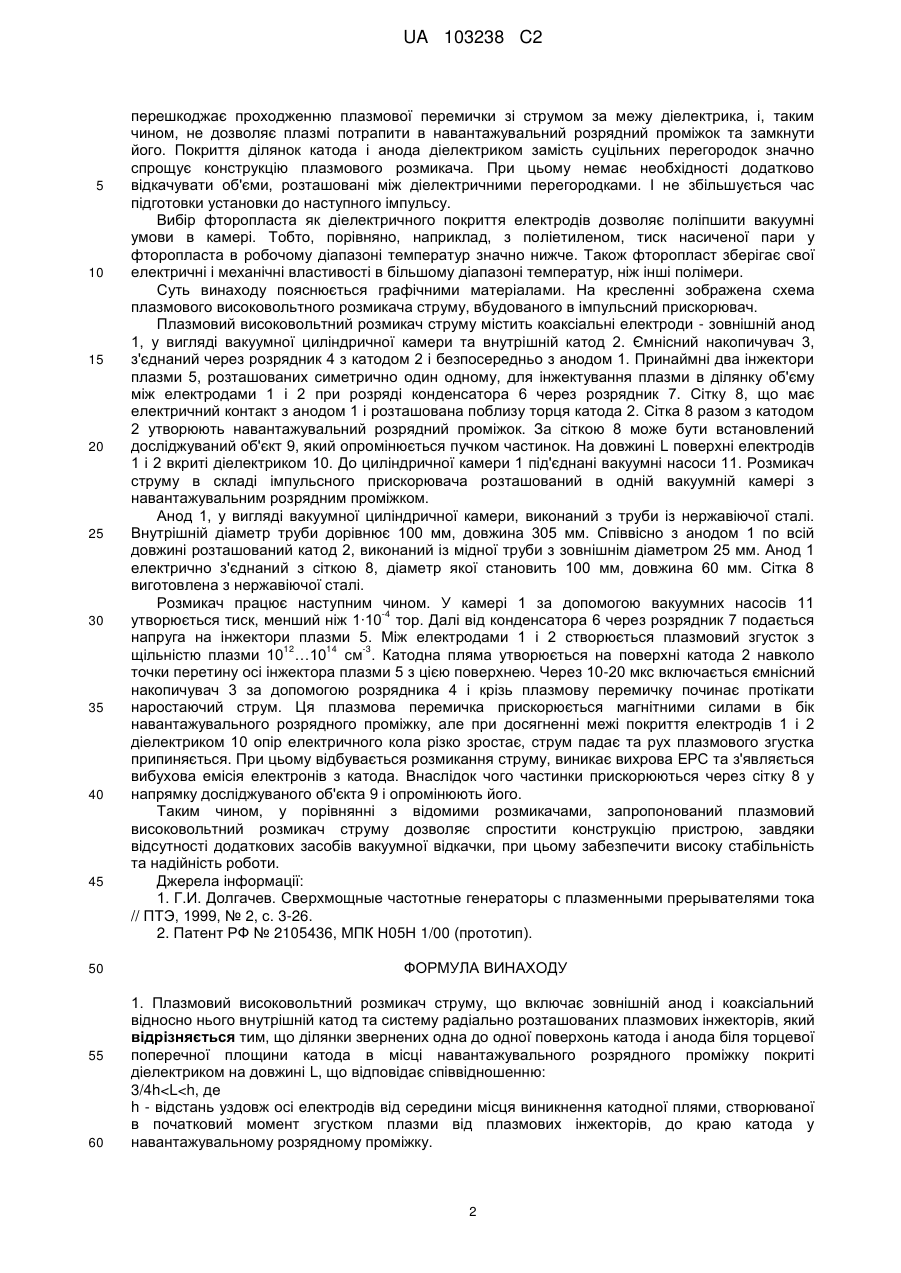

Реферат: Плазмовий високовольтний розмикач струму належить до прискорювальної техніки і може бути використаний як імпульсний пристрій багатократної дії, вбудований в прискорювач, для генерування сильнострумового пучка частинок (електронів або іонів). Крім того він може бути застосований в електроенергетиці як аварійні вимикачі та в експериментальній техніці для отримання великих потужностей і напруги. Розмикач включає зовнішній анод і коаксіальний відносно нього внутрішній катод та систему радіально розташованих плазмових інжекторів. Для удосконалення розмикача ділянки звернених одна до одної поверхонь катода і анода біля торцевої поперечної площини катода в місці навантажувального розрядного проміжку покриті діелектриком на довжині L, що відповідає співвідношенню: 3/4h
ДивитисяДодаткова інформація
Автори англійськоюYehorov Oleksii Mykhailovych, Yuferov Volodymyr Borysovych, Drui Oleh Samiilovych
Автори російськоюЕгоров Алексей Михайлович, Юферов Владимир Борисович, Друй Олег Самойлович
МПК / Мітки
МПК: H05H 1/00, H05H 15/00
Мітки: плазмовий, високовольтний, струму, розмикач
