Швидкодійний замикальний пристрій, зокрема, для кришок, дверцят тощо

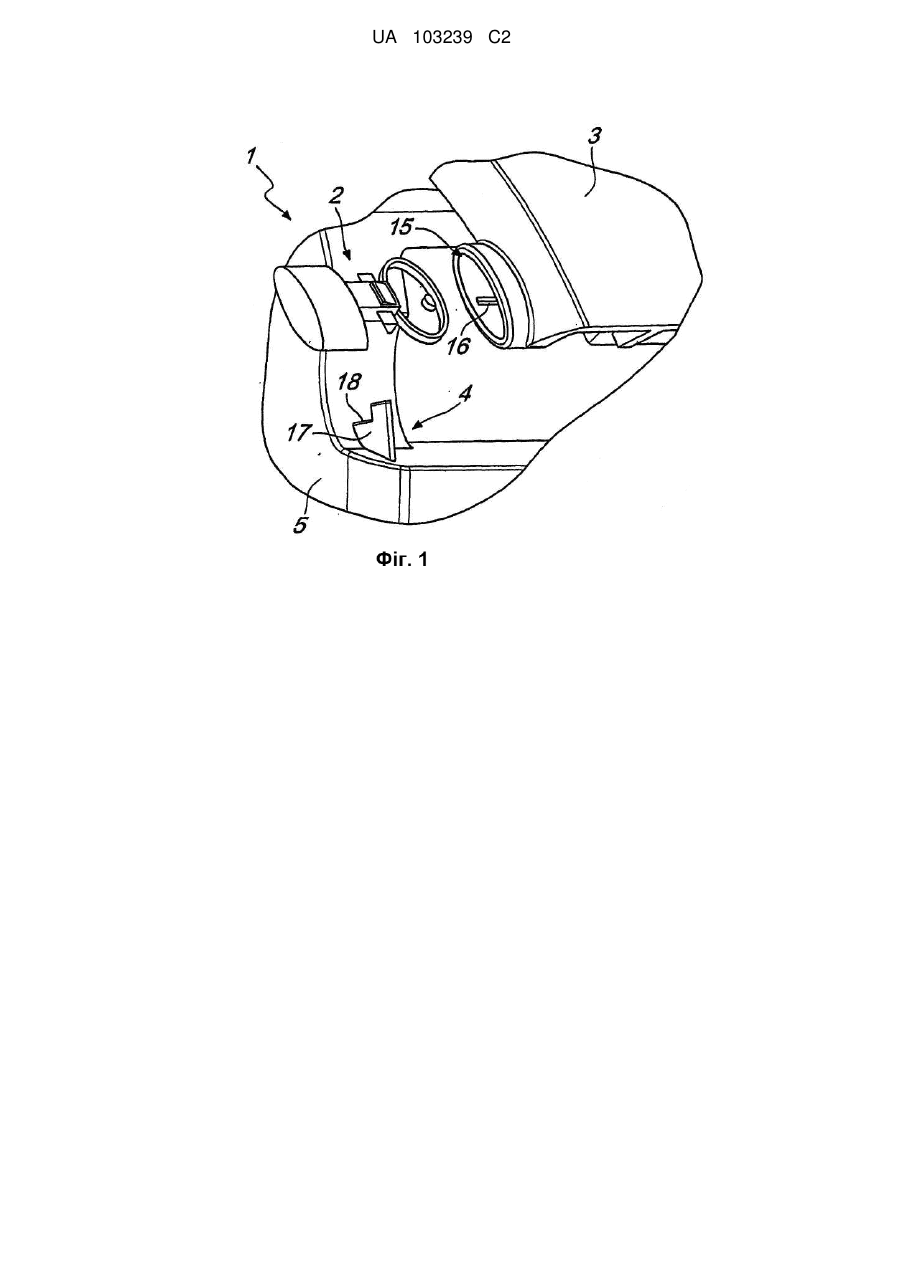

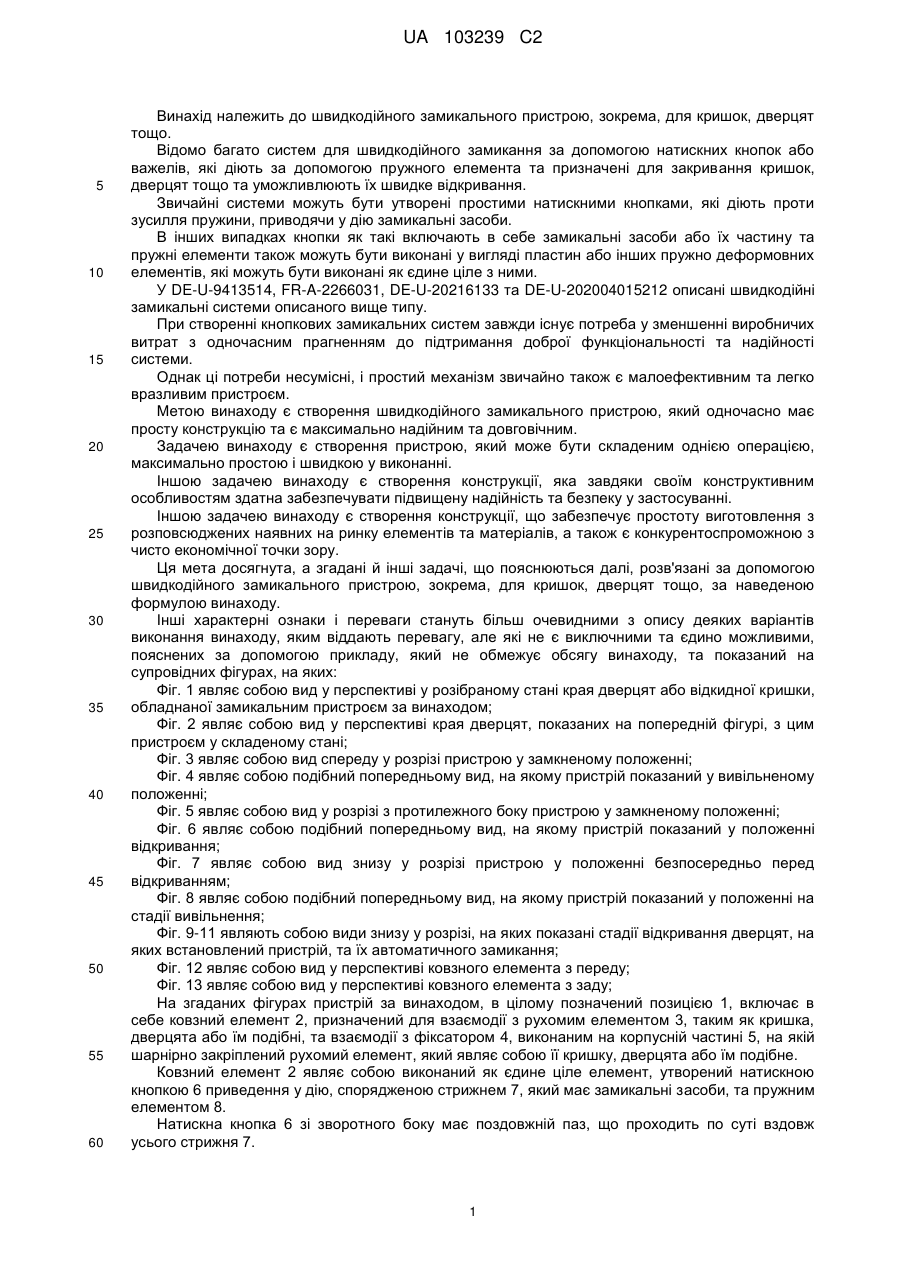

Реферат: Швидкодійний замикальний пристрій, зокрема, для кришок, дверцят тощо включає в себе ковзний елемент (2), призначений для взаємодії з рухомим елементом (3), таким як кришка, дверцята або їм подібні, та взаємодії з фіксатором (4), виконаним на корпусній частині (5), на якій шарнірно закріплений рухомий елемент, що являє собою його кришку, дверцята або їм подібні, причому ковзний елемент (2) являє собою виконаний як єдине ціле елемент, утворений натискною кнопкою (6) приведення у дію, спорядженою стрижнем (7), який має замикальні засоби (11), та пружним елементом (8), з'єднаним з вільного кінця стрижня (7), а замикальні елементи рознімно зчеплені з фіксатором, виконаним у корпусній частині. UA 103239 C2 (12) UA 103239 C2 UA 103239 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до швидкодійного замикального пристрою, зокрема, для кришок, дверцят тощо. Відомо багато систем для швидкодійного замикання за допомогою натискних кнопок або важелів, які діють за допомогою пружного елемента та призначені для закривання кришок, дверцят тощо та уможливлюють їх швидке відкривання. Звичайні системи можуть бути утворені простими натискними кнопками, які діють проти зусилля пружини, приводячи у дію замикальні засоби. В інших випадках кнопки як такі включають в себе замикальні засоби або їх частину та пружні елементи також можуть бути виконані у вигляді пластин або інших пружно деформовних елементів, які можуть бути виконані як єдине ціле з ними. У DE-U-9413514, FR-A-2266031, DE-U-20216133 та DE-U-202004015212 описані швидкодійні замикальні системи описаного вище типу. При створенні кнопкових замикальних систем завжди існує потреба у зменшенні виробничих витрат з одночасним прагненням до підтримання доброї функціональності та надійності системи. Однак ці потреби несумісні, і простий механізм звичайно також є малоефективним та легко вразливим пристроєм. Метою винаходу є створення швидкодійного замикального пристрою, який одночасно має просту конструкцію та є максимально надійним та довговічним. Задачею винаходу є створення пристрою, який може бути складеним однією операцією, максимально простою і швидкою у виконанні. Іншою задачею винаходу є створення конструкції, яка завдяки своїм конструктивним особливостям здатна забезпечувати підвищену надійність та безпеку у застосуванні. Іншою задачею винаходу є створення конструкції, що забезпечує простоту виготовлення з розповсюджених наявних на ринку елементів та матеріалів, а також є конкурентоспроможною з чисто економічної точки зору. Ця мета досягнута, а згадані й інші задачі, що пояснюються далі, розв'язані за допомогою швидкодійного замикального пристрою, зокрема, для кришок, дверцят тощо, за наведеною формулою винаходу. Інші характерні ознаки і переваги стануть більш очевидними з опису деяких варіантів виконання винаходу, яким віддають перевагу, але які не є виключними та єдино можливими, пояснених за допомогою прикладу, який не обмежує обсягу винаходу, та показаний на супровідних фігурах, на яких: Фіг. 1 являє собою вид у перспективі у розібраному стані края дверцят або відкидної кришки, обладнаної замикальним пристроєм за винаходом; Фіг. 2 являє собою вид у перспективі края дверцят, показаних на попередній фігурі, з цим пристроєм у складеному стані; Фіг. 3 являє собою вид спереду у розрізі пристрою у замкненому положенні; Фіг. 4 являє собою подібний попередньому вид, на якому пристрій показаний у вивільненому положенні; Фіг. 5 являє собою вид у розрізі з протилежного боку пристрою у замкненому положенні; Фіг. 6 являє собою подібний попередньому вид, на якому пристрій показаний у положенні відкривання; Фіг. 7 являє собою вид знизу у розрізі пристрою у положенні безпосередньо перед відкриванням; Фіг. 8 являє собою подібний попередньому вид, на якому пристрій показаний у положенні на стадії вивільнення; Фіг. 9-11 являють собою види знизу у розрізі, на яких показані стадії відкривання дверцят, на яких встановлений пристрій, та їх автоматичного замикання; Фіг. 12 являє собою вид у перспективі ковзного елемента з переду; Фіг. 13 являє собою вид у перспективі ковзного елемента з заду; На згаданих фігурах пристрій за винаходом, в цілому позначений позицією 1, включає в себе ковзний елемент 2, призначений для взаємодії з рухомим елементом 3, таким як кришка, дверцята або їм подібні, та взаємодії з фіксатором 4, виконаним на корпусній частині 5, на якій шарнірно закріплений рухомий елемент, який являє собою її кришку, дверцята або їм подібне. Ковзний елемент 2 являє собою виконаний як єдине ціле елемент, утворений натискною кнопкою 6 приведення у дію, спорядженою стрижнем 7, який має замикальні засоби, та пружним елементом 8. Натискна кнопка 6 зі зворотного боку має поздовжній паз, що проходить по суті вздовж усього стрижня 7. 1 UA 103239 C2 5 10 15 20 25 30 35 40 45 50 55 60 Стрижень 7 зі зворотного боку має пару нахилених пласких поверхонь 10 та пару замикальних зубців 11, розташованих з боків. Утримувальний зубець 12 виконаний на передній стороні стрижня 7. Пружний елемент 8 являє собою кільце 13, встановлене на вільному кінці стрижня 7. Потовщення 14 виконане з внутрішнього боку кільця з діаметрально протилежного боку відносно вільного кінця стрижня 7. Ковзний елемент 2 може входити у гніздо 15, яке виконане у рухомому елементі 3 та має отвір, форма поперечного перерізу якого по суті відповідає поперечному перерізу натискної кнопки 6 так, що ковзний елемент може здійснювати лінійне пересування у гнізді 15. Для цього гніздо 15 має ребро 16, яке може здійснювати відносний ковзний рух у поздовжньому пазі 9, який проходить вздовж усього стрижня 7 ковзного елемента. Фіксатор 4 корпусної частини 5 по суті являє собою виступ 17, розташований поперек напрямку пересування ковзного елемента 2 та призначений для взаємодії із замикальними засобами ковзного елемента. Виступ 17 має виріз 18, у який заходить один із замикальних зубців 11, коли пристрій перебуває у закритому положенні. У цьому замкненому положенні пружний елемент діє на упорну поверхню 19 рухомого елемента 3, з яким з'єднаний ковзний елемент. Ковзний елемент утримується у своєму гнізді зубцями 10 та 11 та утримувальним зубцем 12, який замикає ковзний елемент, упираючись у внутрішню крайку гнізда 15 під дією осьового зусилля з боку пружного елемента 8, який утворений кільцем 13. Осьове зусилля з боку пружного елемента та наявність утримувального зубця 12, який упирається у внутрішню крайку гнізда 15, утримує ковзний елемент 2 в замкненому положенні, тобто із замикальним зубцем 11 у вирізі 18 зачепа 17. Для відкривання пристрою достатньо натиснути на натискну кнопку 6, долаючи протидію зусилля пружного елемента 8, для пересування ковзного елемента так, що він звільняє замикальний зубець 11 та уможливлює відкривання рухомого елемента 3. Під час закривання нахилена поверхня замикального зубця 11 ковзає по нахиленій поверхні зачепа 17, примушуючи ковзний елемент 2 заходити у гніздо 15, долаючи зусилля пружного елемента 8, який повертає ковзний елемент у замкнене положення після того, як замикальний зубець 11 пройшов поза зачеп 17. Складання цього пристрою є таким же простим, як і його робота. Після того, як ковзний елемент виготовлений як єдине ціле, наприклад, шляхом виливання під тиском без будь-якої подальшої обробки, його просто вставляють у гніздо 15 рухомого елемента 3. З'єднання ребра 16 гнізда 15 з поздовжнім пазом 9 ковзного елемента діє як напрямна для пересування цього ковзного елемента під час роботи та як упор під час складання, забезпечуючи однозначне встановлення ковзного елемента у гніздо без можливості переплутування його положення або напрямку вставляння. Слід зазначити, що у дійсності поздовжній паз 9 не проходить вздовж усієї натискної кнопки 6, і таким чином неможливо вставляння ковзного елемента у гніздо 15 з боку натискної кнопки, а також подібним чином неможливо його вставляння перевернутим на 180° відносно своєї центральної осі, оскільки ребро 16 запобігає цьому. Зрозуміло, що положення ковзного елемента 2, гнізда 15 та фіксатора 4 може бути виконано навпаки, з вставлянням ковзного елемента у гніздо, виконане в корпусній частині 5, та з виконанням фіксатора у рухомому елементі 3. На практиці встановлено, що винахід досягає поставленої мети та вирішує поставлені задачі - створено замикальний пристрій, який має просту конструкцію та одночасно є максимально ефективним як функціонально, так і з точки зору надійності та довговічності. Кільцева конструкція пружного елемента на практиці забезпечує тривалий строк служби пружного елемента без втрати ефективності протидії зусиллям ззовні. Заявка претендує на пріоритет за патентною заявкою Італії № МІ2009А000632, поданою 17 квітня 2009 року, зміст якої включений в цей опис шляхом посилання. ФОРМУЛА ВИНАХОДУ 1. Швидкодійний замикальний пристрій, зокрема, для кришок, дверцят тощо, який включає в себе ковзний елемент (2), призначений для взаємодії з рухомим елементом (3), таким як кришка, дверцята або їм подібні, для взаємодії зі швидкодійним фіксатором (4), виконаним на корпусній частині (5), на якій шарнірно закріплений рухомий елемент (3), що являє собою її 2 UA 103239 C25 10 15 20 25 30 кришку, дверцята або їм подібні, причому згаданий ковзний елемент (2) являє собою виконаний як єдине ціле елемент, утворений натискною кнопкою (6) приведення у дію, спорядженою стрижнем (7), який має замикальні засоби, та пружним елементом (8), який з'єднаний з вільним кінцем згаданого стрижня (7); згадані замикальні засоби рознімно зчеплені зі згаданим фіксатором (4), виконаним у згаданій корпусній частині; який відрізняється тим, що згаданий ковзний елемент (2) має поздовжній паз, який проходить частково у межах згаданої натискної кнопки (6) та по суті вздовж усього згаданого стрижня (7). 2. Пристрій за п. 1, який відрізняється тим, що згаданий пружний елемент (8) являє собою кільце (13), встановлене з вільного кінця стрижня (7). 3. Пристрій за одним або декількома з попередніх пунктів, який відрізняється тим, що згаданий стрижень (7) має пару нахилених пласких поверхонь (10) та пару замикальних зубців (11), розташованих з боків. 4. Пристрій за одним або декількома з попередніх пунктів, який відрізняється тим, що згаданий стрижень (7) має утримувальний зубець (12). 5. Рухомий елемент (3) з пристроєм за одним або декількома з попередніх пунктів, який відрізняється тим, що згаданий ковзний елемент (2) може входити у гніздо (15), яке виконане у згаданому рухомому елементі (3) та має отвір, форма поперечного перерізу якого по суті відповідає поперечному перерізу натискної кнопки (6) так, що ковзний елемент може (2) здійснювати лінійне пересування у згаданому гнізді (15), причому згадане гніздо (15) включає в себе ребро (16), яке може здійснювати відносний ковзний рух у поздовжньому пазу (9), який проходить вздовж усього згаданого стрижня (7) згаданого ковзного елемента (2). 6. Корпусна частина та рухомий елемент (3), споряджений пристроєм за одним або декількома з попередніх пунктів, які відрізняються тим, що згаданий фіксатор (4) корпусної частини по суті являє собою виступ (17), розташований поперек напрямку пересування згаданого ковзного елемента (2) та призначений для взаємодії із замикальними засобами згаданого ковзного елемента (2) для його замикання. 7. Корпусна частина та рухомий елемент (3) за п. 6, які відрізняються тим, що згаданий виступ (17) має виріз (18), у якому розташовується один із замикальних зубців, коли згаданий пристрій перебуває у закритому положенні, причому у цьому замкненому положенні згаданий пружний елемент (8) діє на упорну поверхню, яка з'єднана із згаданим рухомим елементом (3), з яким взаємодіє згаданий ковзний елемент (2), а згаданий ковзний елемент (2) утримується у своєму гнізді за допомогою згаданого утримувального зубця (12), який замикає згаданий ковзний елемент (2), упираючись у внутрішню крайку згаданого гнізда в результаті дії осьового зусилля з боку згаданого пружного елемента (8). 3 UA 103239 C2 4 UA 103239 C2 5 UA 103239 C2 6 UA 103239 C2 7 UA 103239 C2 8 UA 103239 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
