Система суцільного інфрачервоного підсвічування

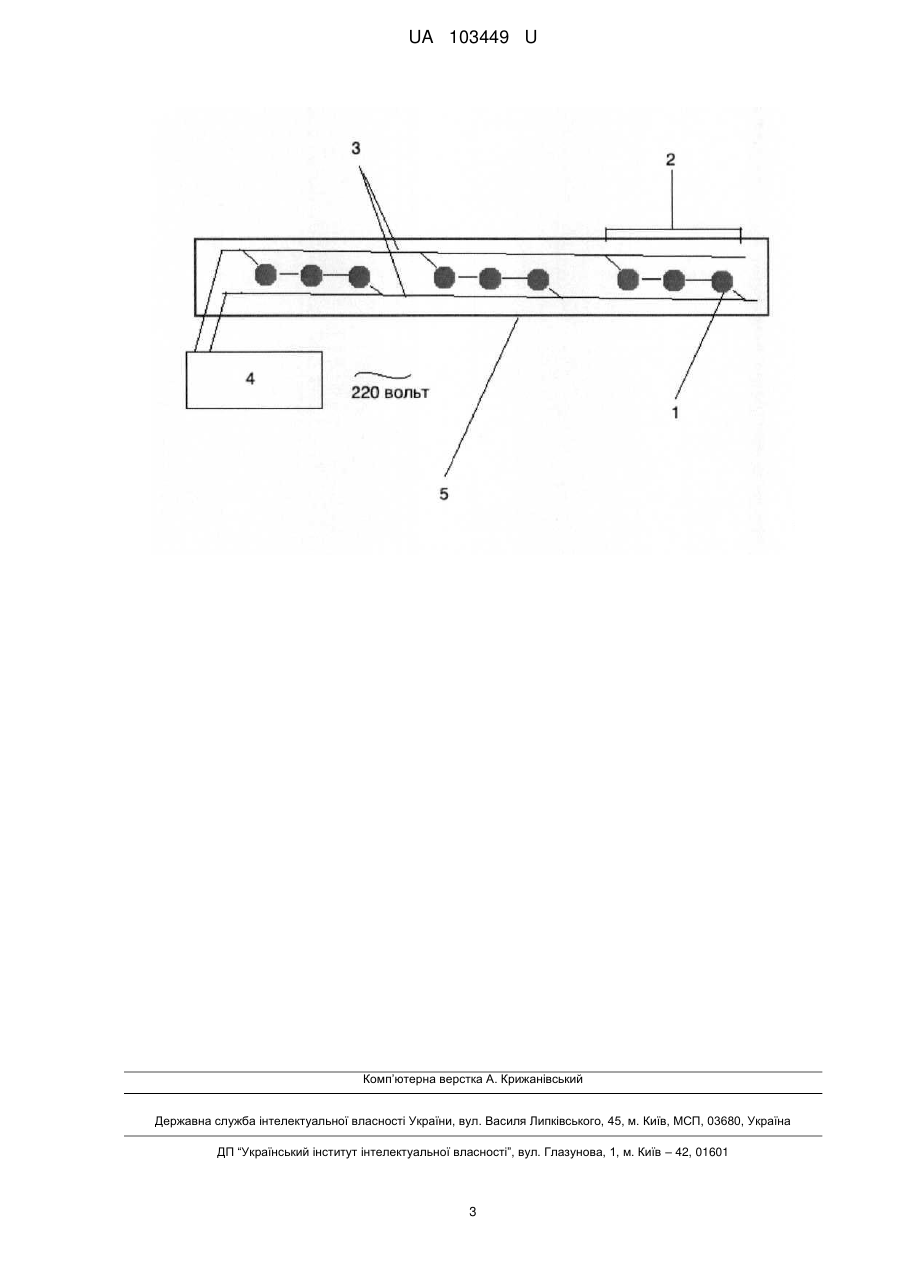

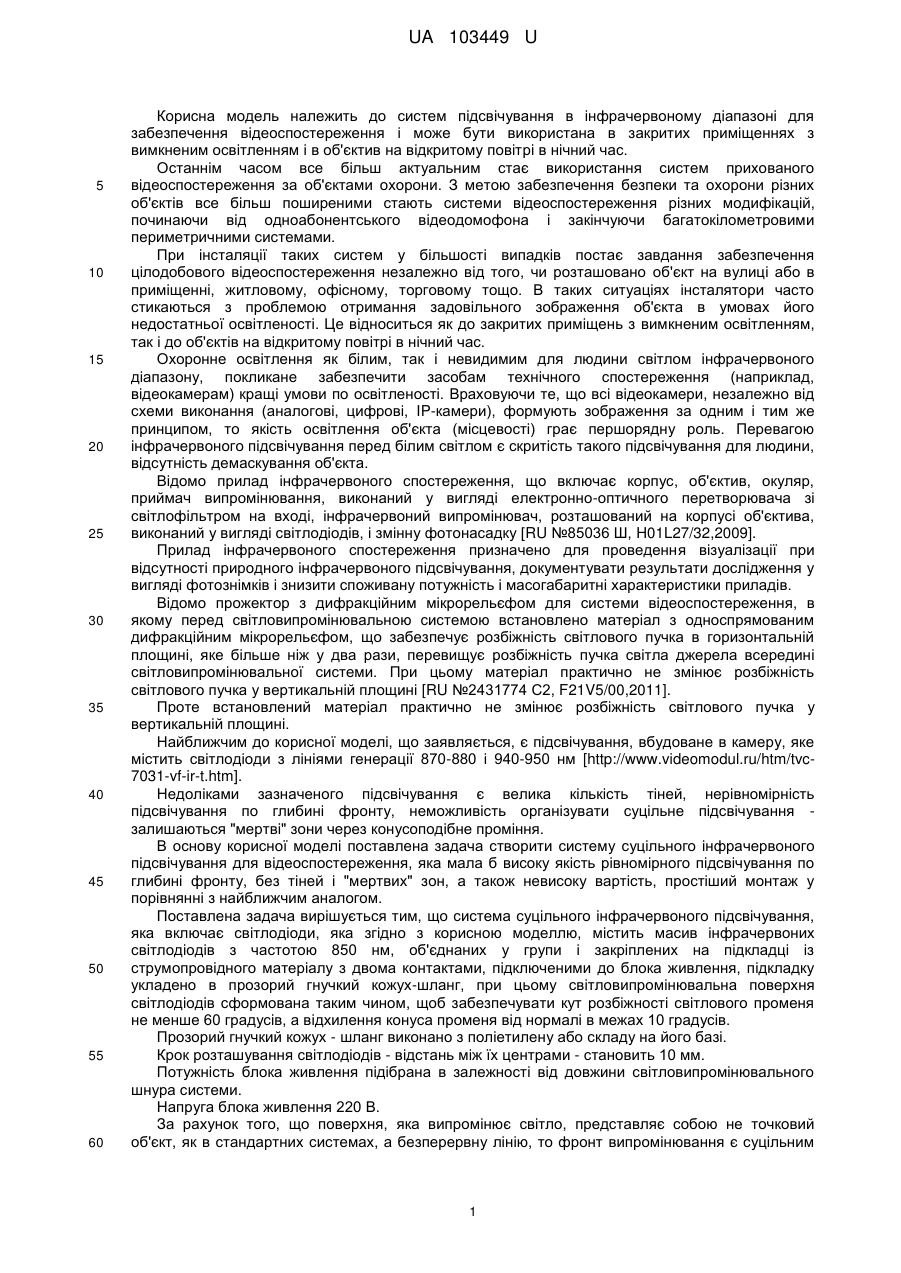

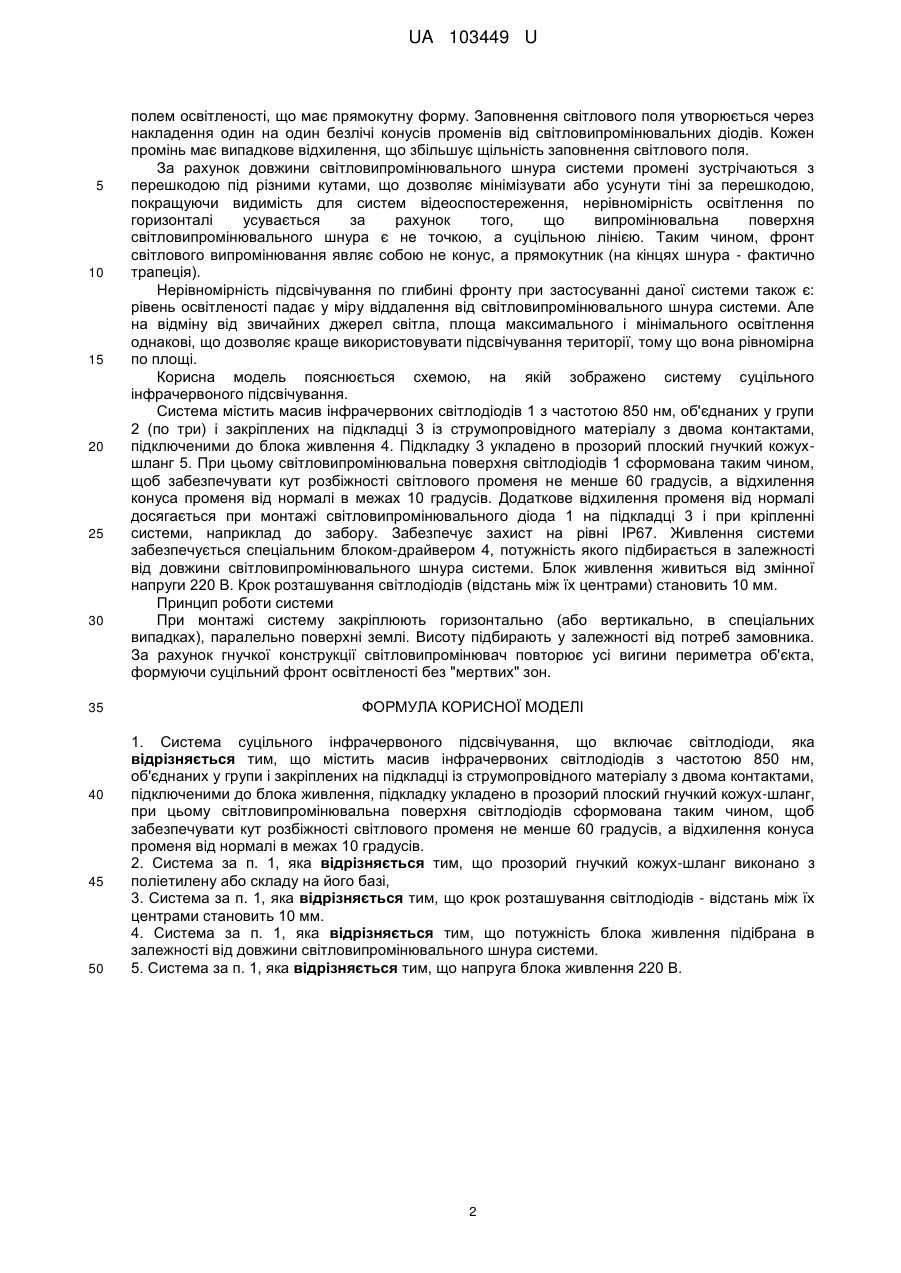

Реферат: Система суцільного інфрачервоного підсвічування містить світлодіоди, а також масив інфрачервоних світлодіодів з частотою 850 нм, об'єднаних у групи і закріплених на підкладці із струмопровідного матеріалу з двома контактами, підключеними до блока живлення, підкладку укладено в прозорий плоский гнучкий кожух-шланг, при цьому світловипромінювальна поверхня світлодіодів сформована таким чином, щоб забезпечувати кут розбіжності світлового променя не менше 60 градусів, а відхилення конуса променя від нормалі в межах 10 градусів. UA 103449 U (54) СИСТЕМА СУЦІЛЬНОГО ІНФРАЧЕРВОНОГО ПІДСВІЧУВАННЯ UA 103449 U UA 103449 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем підсвічування в інфрачервоному діапазоні для забезпечення відеоспостереження і може бути використана в закритих приміщеннях з вимкненим освітленням і в об'єктив на відкритому повітрі в нічний час. Останнім часом все більш актуальним стає використання систем прихованого відеоспостереження за об'єктами охорони. З метою забезпечення безпеки та охорони різних об'єктів все більш поширеними стають системи відеоспостереження різних модифікацій, починаючи від одноабонентського відеодомофона і закінчуючи багатокілометровими периметричними системами. При інсталяції таких систем у більшості випадків постає завдання забезпечення цілодобового відеоспостереження незалежно від того, чи розташовано об'єкт на вулиці або в приміщенні, житловому, офісному, торговому тощо. В таких ситуаціях інсталятори часто стикаються з проблемою отримання задовільного зображення об'єкта в умовах його недостатньої освітленості. Це відноситься як до закритих приміщень з вимкненим освітленням, так і до об'єктів на відкритому повітрі в нічний час. Охоронне освітлення як білим, так і невидимим для людини світлом інфрачервоного діапазону, покликане забезпечити засобам технічного спостереження (наприклад, відеокамерам) кращі умови по освітленості. Враховуючи те, що всі відеокамери, незалежно від схеми виконання (аналогові, цифрові, IP-камери), формують зображення за одним і тим же принципом, то якість освітлення об'єкта (місцевості) грає першорядну роль. Перевагою інфрачервоного підсвічування перед білим світлом є скритість такого підсвічування для людини, відсутність демаскування об'єкта. Відомо прилад інфрачервоного спостереження, що включає корпус, об'єктив, окуляр, приймач випромінювання, виконаний у вигляді електронно-оптичного перетворювача зі світлофільтром на вході, інфрачервоний випромінювач, розташований на корпусі об'єктива, виконаний у вигляді світлодіодів, і змінну фотонасадку [RU №85036 Ш, H01L27/32,2009]. Прилад інфрачервоного спостереження призначено для проведення візуалізації при відсутності природного інфрачервоного підсвічування, документувати результати дослідження у вигляді фотознімків і знизити споживану потужність і масогабаритні характеристики приладів. Відомо прожектор з дифракційним мікрорельєфом для системи відеоспостереження, в якому перед світловипромінювальною системою встановлено матеріал з односпрямованим дифракційним мікрорельєфом, що забезпечує розбіжність світлового пучка в горизонтальній площині, яке більше ніж у два рази, перевищує розбіжність пучка світла джерела всередині світловипромінювальної системи. При цьому матеріал практично не змінює розбіжність світлового пучка у вертикальній площині [RU №2431774 С2, F21V5/00,2011]. Проте встановлений матеріал практично не змінює розбіжність світлового пучка у вертикальній площині. Найближчим до корисної моделі, що заявляється, є підсвічування, вбудоване в камеру, яке містить світлодіоди з лініями генерації 870-880 і 940-950 нм [http://www.videomodul.ru/htm/tvc7031-vf-ir-t.htm]. Недоліками зазначеного підсвічування є велика кількість тіней, нерівномірність підсвічування по глибині фронту, неможливість організувати суцільне підсвічування залишаються "мертві" зони через конусоподібне проміння. В основу корисної моделі поставлена задача створити систему суцільного інфрачервоного підсвічування для відеоспостереження, яка мала б високу якість рівномірного підсвічування по глибині фронту, без тіней і "мертвих" зон, а також невисоку вартість, простіший монтаж у порівнянні з найближчим аналогом. Поставлена задача вирішується тим, що система суцільного інфрачервоного підсвічування, яка включає світлодіоди, яка згідно з корисною моделлю, містить масив інфрачервоних світлодіодів з частотою 850 нм, об'єднаних у групи і закріплених на підкладці із струмопровідного матеріалу з двома контактами, підключеними до блока живлення, підкладку укладено в прозорий гнучкий кожух-шланг, при цьому світловипромінювальна поверхня світлодіодів сформована таким чином, щоб забезпечувати кут розбіжності світлового променя не менше 60 градусів, а відхилення конуса променя від нормалі в межах 10 градусів. Прозорий гнучкий кожух - шланг виконано з поліетилену або складу на його базі. Крок розташування світлодіодів - відстань між їх центрами - становить 10 мм. Потужність блока живлення підібрана в залежності від довжини світловипромінювального шнура системи. Напруга блока живлення 220 В. За рахунок того, що поверхня, яка випромінює світло, представляє собою не точковий об'єкт, як в стандартних системах, а безперервну лінію, то фронт випромінювання є суцільним 1 UA 103449 U 5 10 15 20 25 30 35 40 45 50 полем освітленості, що має прямокутну форму. Заповнення світлового поля утворюється через накладення один на один безлічі конусів променів від світловипромінювальних діодів. Кожен промінь має випадкове відхилення, що збільшує щільність заповнення світлового поля. За рахунок довжини світловипромінювального шнура системи промені зустрічаються з перешкодою під різними кутами, що дозволяє мінімізувати або усунути тіні за перешкодою, покращуючи видимість для систем відеоспостереження, нерівномірність освітлення по горизонталі усувається за рахунок того, що випромінювальна поверхня світловипромінювального шнура є не точкою, а суцільною лінією. Таким чином, фронт світлового випромінювання являє собою не конус, а прямокутник (на кінцях шнура - фактично трапеція). Нерівномірність підсвічування по глибині фронту при застосуванні даної системи також є: рівень освітленості падає у міру віддалення від світловипромінювального шнура системи. Але на відміну від звичайних джерел світла, площа максимального і мінімального освітлення однакові, що дозволяє краще використовувати підсвічування території, тому що вона рівномірна по площі. Корисна модель пояснюється схемою, на якій зображено систему суцільного інфрачервоного підсвічування. Система містить масив інфрачервоних світлодіодів 1 з частотою 850 нм, об'єднаних у групи 2 (по три) і закріплених на підкладці 3 із струмопровідного матеріалу з двома контактами, підключеними до блока живлення 4. Підкладку 3 укладено в прозорий плоский гнучкий кожухшланг 5. При цьому світловипромінювальна поверхня світлодіодів 1 сформована таким чином, щоб забезпечувати кут розбіжності світлового променя не менше 60 градусів, а відхилення конуса променя від нормалі в межах 10 градусів. Додаткове відхилення променя від нормалі досягається при монтажі світловипромінювального діода 1 на підкладці 3 і при кріпленні системи, наприклад до забору. Забезпечує захист на рівні ІР67. Живлення системи забезпечується спеціальним блоком-драйвером 4, потужність якого підбирається в залежності від довжини світловипромінювального шнура системи. Блок живлення живиться від змінної напруги 220 В. Крок розташування світлодіодів (відстань між їх центрами) становить 10 мм. Принцип роботи системи При монтажі систему закріплюють горизонтально (або вертикально, в спеціальних випадках), паралельно поверхні землі. Висоту підбирають у залежності від потреб замовника. За рахунок гнучкої конструкції світловипромінювач повторює усі вигини периметра об'єкта, формуючи суцільний фронт освітленості без "мертвих" зон. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Система суцільного інфрачервоного підсвічування, що включає світлодіоди, яка відрізняється тим, що містить масив інфрачервоних світлодіодів з частотою 850 нм, об'єднаних у групи і закріплених на підкладці із струмопровідного матеріалу з двома контактами, підключеними до блока живлення, підкладку укладено в прозорий плоский гнучкий кожух-шланг, при цьому світловипромінювальна поверхня світлодіодів сформована таким чином, щоб забезпечувати кут розбіжності світлового променя не менше 60 градусів, а відхилення конуса променя від нормалі в межах 10 градусів. 2. Система за п. 1, яка відрізняється тим, що прозорий гнучкий кожух-шланг виконано з поліетилену або складу на його базі, 3. Система за п. 1, яка відрізняється тим, що крок розташування світлодіодів - відстань між їх центрами становить 10 мм. 4. Система за п. 1, яка відрізняється тим, що потужність блока живлення підібрана в залежності від довжини світловипромінювального шнура системи. 5. Система за п. 1, яка відрізняється тим, що напруга блока живлення 220 В. 2 UA 103449 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
