Шнековий патрон з кулачковим затискачем

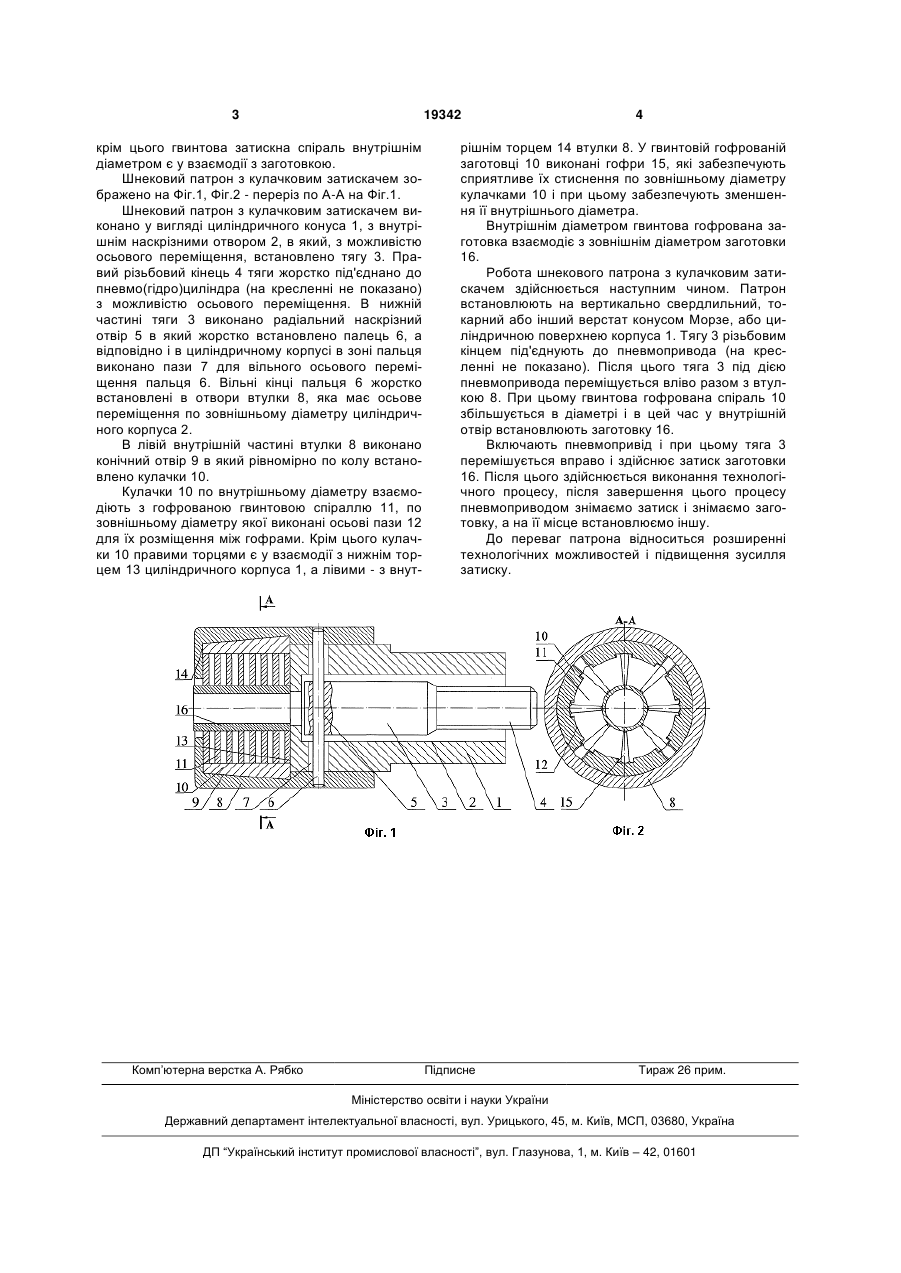

Шнековий патрон з кулачковим затискачем, який виконаний у вигляді циліндричного корпуса з гвинтовою затискною спіраллю, приводу у вигляді тяги, яка встановлена в центральному отворі циліндричного корпуса, правий різьбовий кінець якої приєднаний до пневмоприводу, який жорстко з'єднаний з пневмоприводом з можливістю осьового переміщення, крім цього в циліндричному корпусі і тязі виконаний наскрізний отвір, перпендикуляр 3 19342 крім цього гвинтова затискна спіраль внутрішнім діаметром є у взаємодії з заготовкою. Шнековий патрон з кулачковим затискачем зображено на Фіг.1, Фіг.2 - переріз по А-А на Фіг.1. Шнековий патрон з кулачковим затискачем виконано у вигляді циліндричного конуса 1, з внутрішнім наскрізними отвором 2, в який, з можливістю осьового переміщення, встановлено тягу 3. Правий різьбовий кінець 4 тяги жорстко під'єднано до пневмо(гідро)циліндра (на кресленні не показано) з можливістю осьового переміщення. В нижній частині тяги 3 виконано радіальний наскрізний отвір 5 в який жорстко встановлено палець 6, а відповідно і в циліндричному корпусі в зоні пальця виконано пази 7 для вільного осьового переміщення пальця 6. Вільні кінці пальця 6 жорстко встановлені в отвори втулки 8, яка має осьове переміщення по зовнішньому діаметру циліндричного корпуса 2. В лівій внутрішній частині втулки 8 виконано конічний отвір 9 в який рівномірно по колу встановлено кулачки 10. Кулачки 10 по внутрішньому діаметру взаємодіють з гофрованою гвинтовою спіраллю 11, по зовнішньому діаметру якої виконані осьові пази 12 для їх розміщення між гофрами. Крім цього кулачки 10 правими торцями є у взаємодії з нижнім торцем 13 циліндричного корпуса 1, а лівими - з внут Комп’ютерна верстка А. Рябко 4 рішнім торцем 14 втулки 8. У гвинтовій гофрованій заготовці 10 виконані гофри 15, які забезпечують сприятливе їх стиснення по зовнішньому діаметру кулачками 10 і при цьому забезпечують зменшення її внутрішнього діаметра. Внутрішнім діаметром гвинтова гофрована заготовка взаємодіє з зовнішнім діаметром заготовки 16. Робота шнекового патрона з кулачковим затискачем здійснюється наступним чином. Патрон встановлюють на вертикально свердлильний, токарний або інший верстат конусом Морзе, або циліндричною поверхнею корпуса 1. Тягу 3 різьбовим кінцем під'єднують до пневмопривода (на кресленні не показано). Після цього тяга 3 під дією пневмопривода переміщується вліво разом з втулкою 8. При цьому гвинтова гофрована спіраль 10 збільшується в діаметрі і в цей час у внутрішній отвір встановлюють заготовку 16. Включають пневмопривід і при цьому тяга 3 перемішується вправо і здійснює затиск заготовки 16. Після цього здійснюється виконання технологічного процесу, після завершення цього процесу пневмоприводом знімаємо затиск і знімаємо заготовку, а на її місце встановлюємо іншу. До переваг патрона відноситься розширенні технологічних можливостей і підвищення зусилля затиску. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
