Очисник головок коренеплодів

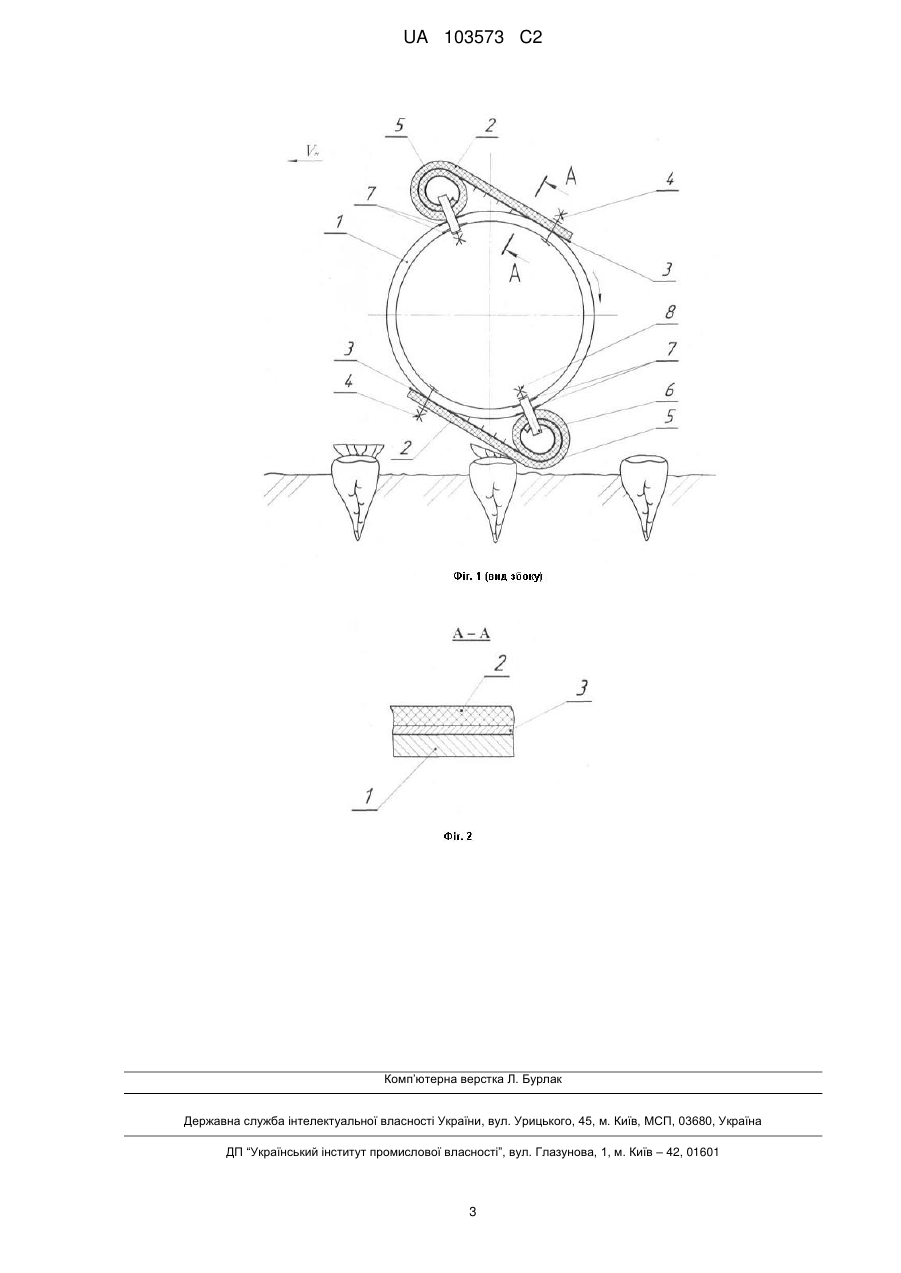

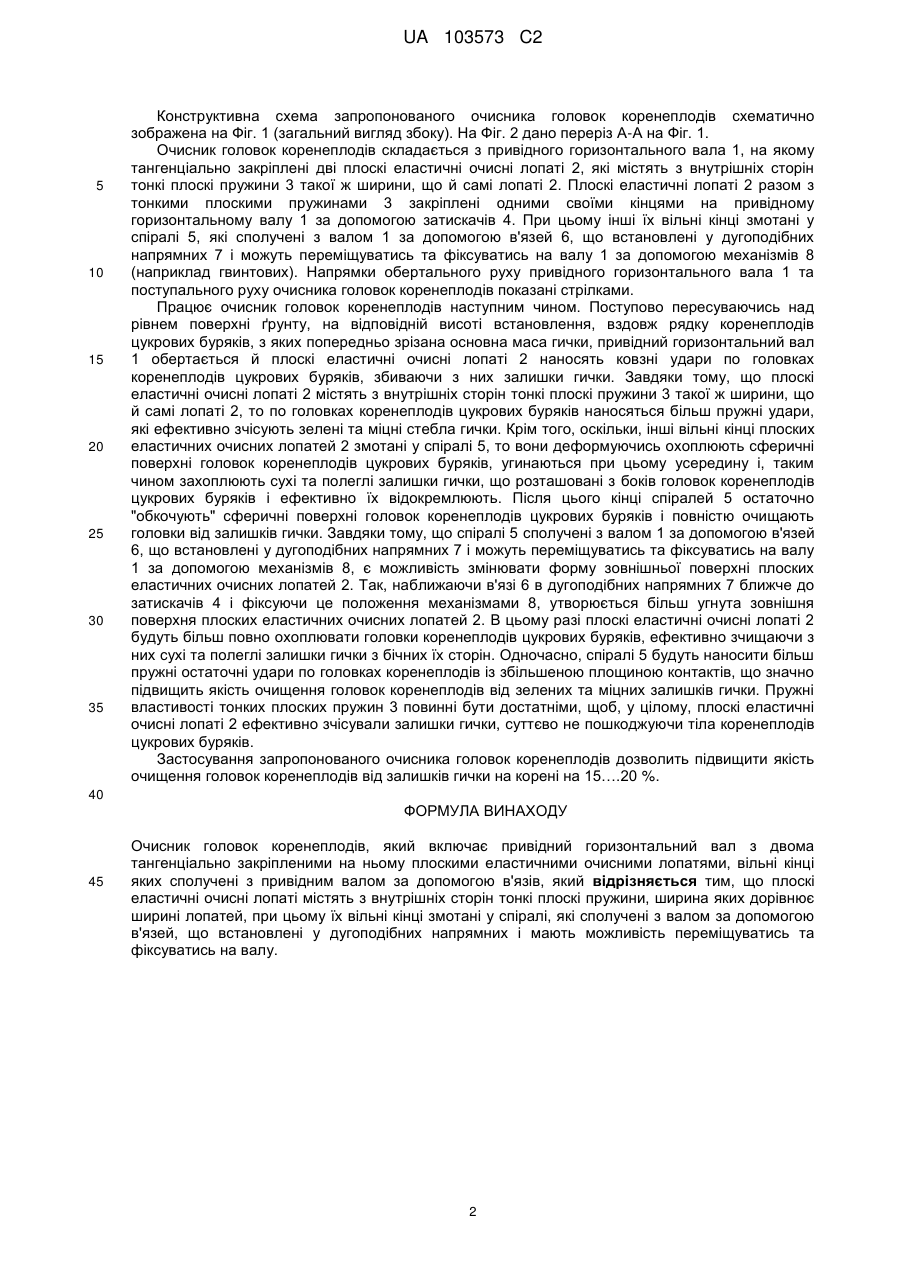

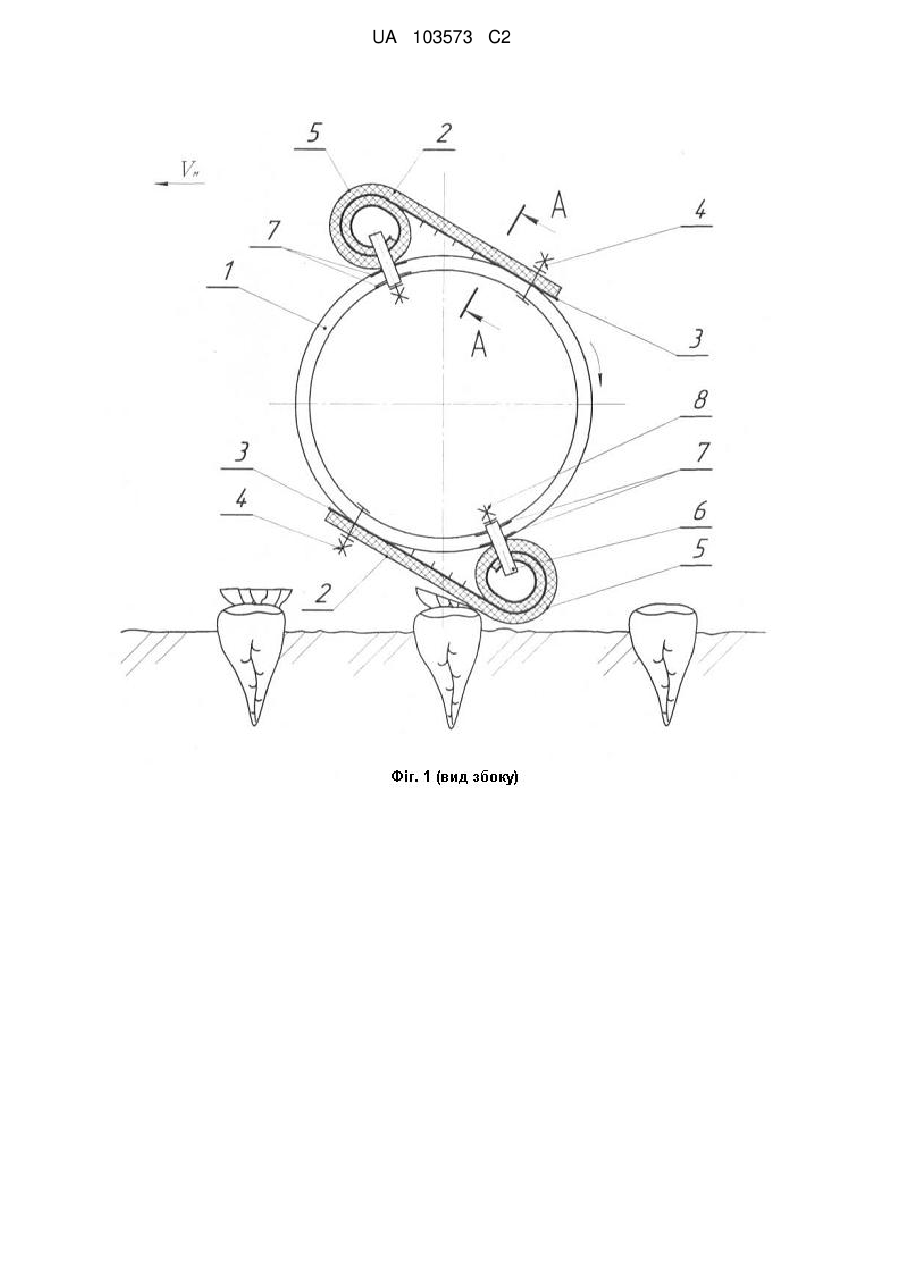

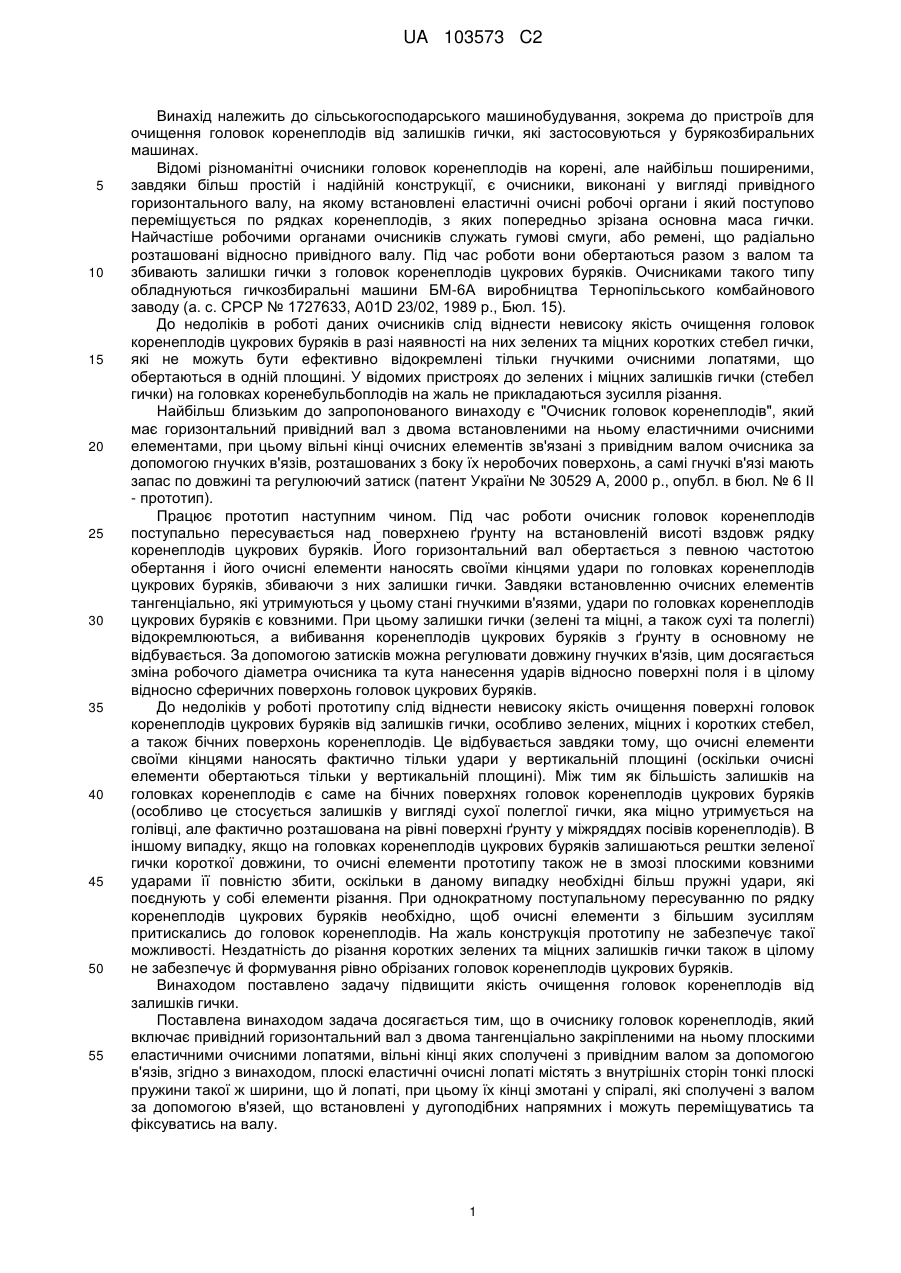

Реферат: Винахід належить до сільськогосподарського машинобудування, зокрема робочих органів бурякозбиральних машин. Очисник головок коренеплодів має дві плоскі еластичні очисні лопаті, які містять з внутрішніх сторін тонкі плоскі пружини такої ж ширини, що й лопаті, при цьому їх вільні кінці змотані у спіралі, які сполучені з валом за допомогою в'язей, що встановлені у дугоподібних напрямних і можуть переміщуватись та фіксуватись на валу. UA 103573 C2 (12) UA 103573 C2 UA 103573 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального валу, на якому встановлені еластичні очисні робочі органи і який поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички. Найчастіше робочими органами очисників служать гумові смуги, або ремені, що радіально розташовані відносно привідного валу. Під час роботи вони обертаються разом з валом та збивають залишки гички з головок коренеплодів цукрових буряків. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А виробництва Тернопільського комбайнового заводу (а. с. СРСР № 1727633, А01D 23/02, 1989 р., Бюл. 15). До недоліків в роботі даних очисників слід віднести невисоку якість очищення головок коренеплодів цукрових буряків в разі наявності на них зелених та міцних коротких стебел гички, які не можуть бути ефективно відокремлені тільки гнучкими очисними лопатями, що обертаються в одній площині. У відомих пристроях до зелених і міцних залишків гички (стебел гички) на головках коренебульбоплодів на жаль не прикладаються зусилля різання. Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з двома встановленими на ньому еластичними очисними елементами, при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск (патент України № 30529 А, 2000 р., опубл. в бюл. № 6 II - прототип). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів поступально пересувається над поверхнею ґрунту на встановленій висоті вздовж рядку коренеплодів цукрових буряків. Його горизонтальний вал обертається з певною частотою обертання і його очисні елементи наносять своїми кінцями удари по головках коренеплодів цукрових буряків, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які утримуються у цьому стані гнучкими в'язями, удари по головках коренеплодів цукрових буряків є ковзними. При цьому залишки гички (зелені та міцні, а також сухі та полеглі) відокремлюються, а вибивання коренеплодів цукрових буряків з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів, цим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля і в цілому відносно сферичних поверхонь головок цукрових буряків. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів цукрових буряків від залишків гички, особливо зелених, міцних і коротких стебел, а також бічних поверхонь коренеплодів. Це відбувається завдяки тому, що очисні елементи своїми кінцями наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бічних поверхнях головок коренеплодів цукрових буряків (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на голівці, але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів). В іншому випадку, якщо на головках коренеплодів цукрових буряків залишаються рештки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні більш пружні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів цукрових буряків необхідно, щоб очисні елементи з більшим зусиллям притискались до головок коренеплодів. На жаль конструкція прототипу не забезпечує такої можливості. Нездатність до різання коротких зелених та міцних залишків гички також в цілому не забезпечує й формування рівно обрізаних головок коренеплодів цукрових буряків. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена винаходом задача досягається тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою в'язів, згідно з винаходом, плоскі еластичні очисні лопаті містять з внутрішніх сторін тонкі плоскі пружини такої ж ширини, що й лопаті, при цьому їх кінці змотані у спіралі, які сполучені з валом за допомогою в'язей, що встановлені у дугоподібних напрямних і можуть переміщуватись та фіксуватись на валу. 1 UA 103573 C2 5 10 15 20 25 30 35 Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на Фіг. 1 (загальний вигляд збоку). На Фіг. 2 дано переріз А-А на Фіг. 1. Очисник головок коренеплодів складається з привідного горизонтального вала 1, на якому тангенціально закріплені дві плоскі еластичні очисні лопаті 2, які містять з внутрішніх сторін тонкі плоскі пружини 3 такої ж ширини, що й самі лопаті 2. Плоскі еластичні лопаті 2 разом з тонкими плоскими пружинами 3 закріплені одними своїми кінцями на привідному горизонтальному валу 1 за допомогою затискачів 4. При цьому інші їх вільні кінці змотані у спіралі 5, які сполучені з валом 1 за допомогою в'язей 6, що встановлені у дугоподібних напрямних 7 і можуть переміщуватись та фіксуватись на валу 1 за допомогою механізмів 8 (наприклад гвинтових). Напрямки обертального руху привідного горизонтального вала 1 та поступального руху очисника головок коренеплодів показані стрілками. Працює очисник головок коренеплодів наступним чином. Поступово пересуваючись над рівнем поверхні ґрунту, на відповідній висоті встановлення, вздовж рядку коренеплодів цукрових буряків, з яких попередньо зрізана основна маса гички, привідний горизонтальний вал 1 обертається й плоскі еластичні очисні лопаті 2 наносять ковзні удари по головках коренеплодів цукрових буряків, збиваючи з них залишки гички. Завдяки тому, що плоскі еластичні очисні лопаті 2 містять з внутрішніх сторін тонкі плоскі пружини 3 такої ж ширини, що й самі лопаті 2, то по головках коренеплодів цукрових буряків наносяться більш пружні удари, які ефективно зчісують зелені та міцні стебла гички. Крім того, оскільки, інші вільні кінці плоских еластичних очисних лопатей 2 змотані у спіралі 5, то вони деформуючись охоплюють сферичні поверхні головок коренеплодів цукрових буряків, угинаються при цьому усередину і, таким чином захоплюють сухі та полеглі залишки гички, що розташовані з боків головок коренеплодів цукрових буряків і ефективно їх відокремлюють. Після цього кінці спіралей 5 остаточно "обкочують" сферичні поверхні головок коренеплодів цукрових буряків і повністю очищають головки від залишків гички. Завдяки тому, що спіралі 5 сполучені з валом 1 за допомогою в'язей 6, що встановлені у дугоподібних напрямних 7 і можуть переміщуватись та фіксуватись на валу 1 за допомогою механізмів 8, є можливість змінювати форму зовнішньої поверхні плоских еластичних очисних лопатей 2. Так, наближаючи в'язі 6 в дугоподібних напрямних 7 ближче до затискачів 4 і фіксуючи це положення механізмами 8, утворюється більш угнута зовнішня поверхня плоских еластичних очисних лопатей 2. В цьому разі плоскі еластичні очисні лопаті 2 будуть більш повно охоплювати головки коренеплодів цукрових буряків, ефективно зчищаючи з них сухі та полеглі залишки гички з бічних їх сторін. Одночасно, спіралі 5 будуть наносити більш пружні остаточні удари по головках коренеплодів із збільшеною площиною контактів, що значно підвищить якість очищення головок коренеплодів від зелених та міцних залишків гички. Пружні властивості тонких плоских пружин 3 повинні бути достатніми, щоб, у цілому, плоскі еластичні очисні лопаті 2 ефективно зчісували залишки гички, суттєво не пошкоджуючи тіла коренеплодів цукрових буряків. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 15….20 %. 40 ФОРМУЛА ВИНАХОДУ 45 Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою в'язів, який відрізняється тим, що плоскі еластичні очисні лопаті містять з внутрішніх сторін тонкі плоскі пружини, ширина яких дорівнює ширині лопатей, при цьому їх вільні кінці змотані у спіралі, які сполучені з валом за допомогою в'язей, що встановлені у дугоподібних напрямних і мають можливість переміщуватись та фіксуватись на валу. 2 UA 103573 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
