Очисник головок коренеплодів

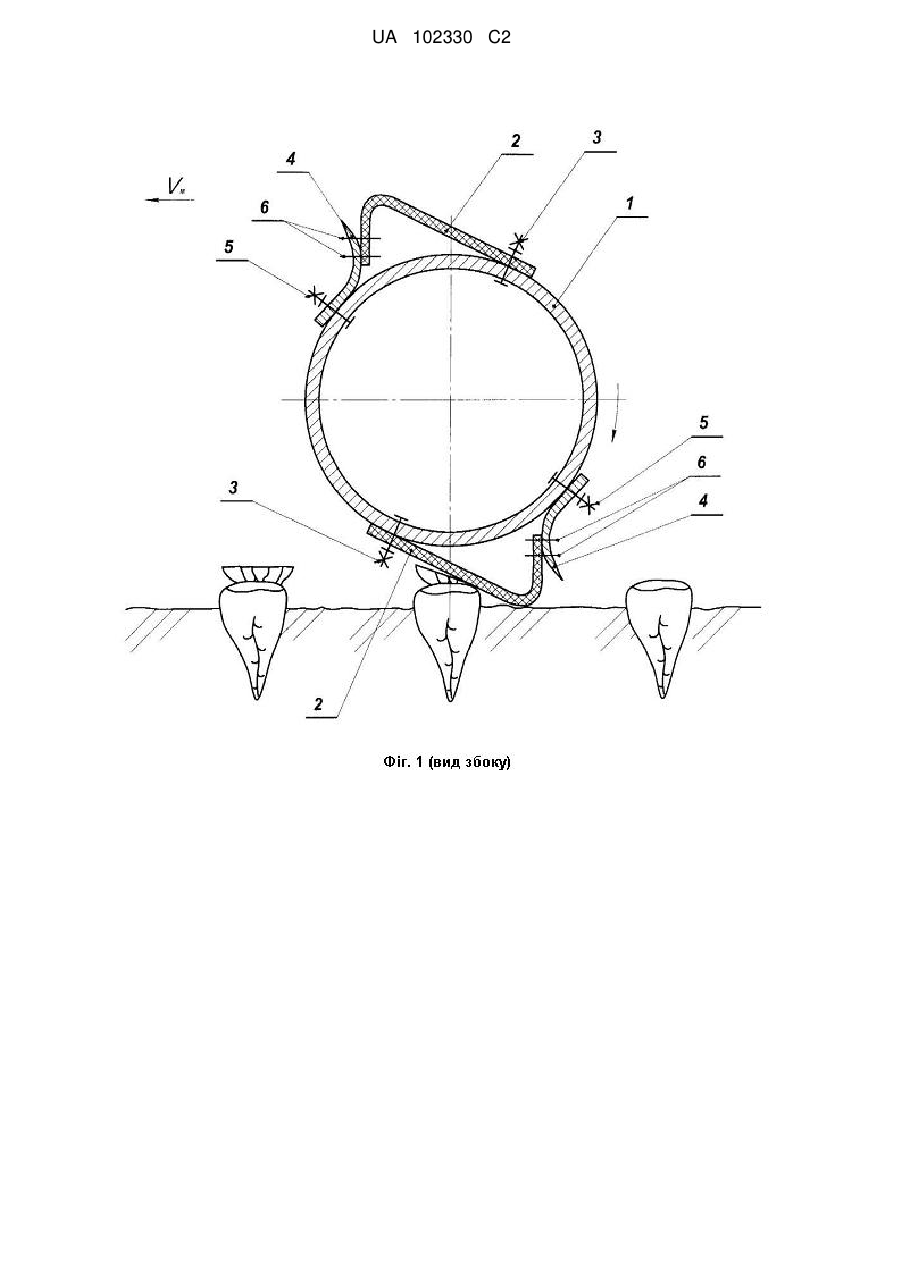

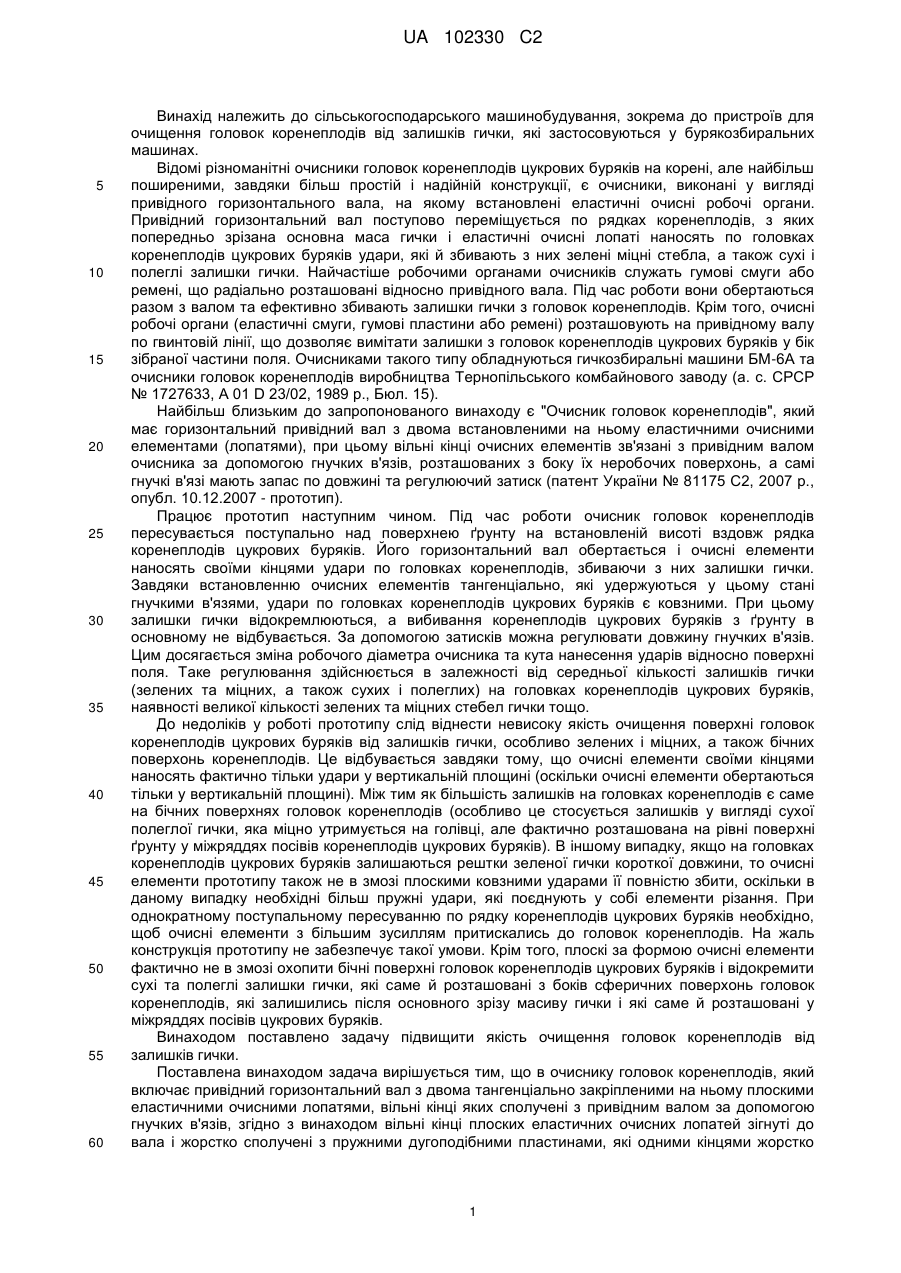

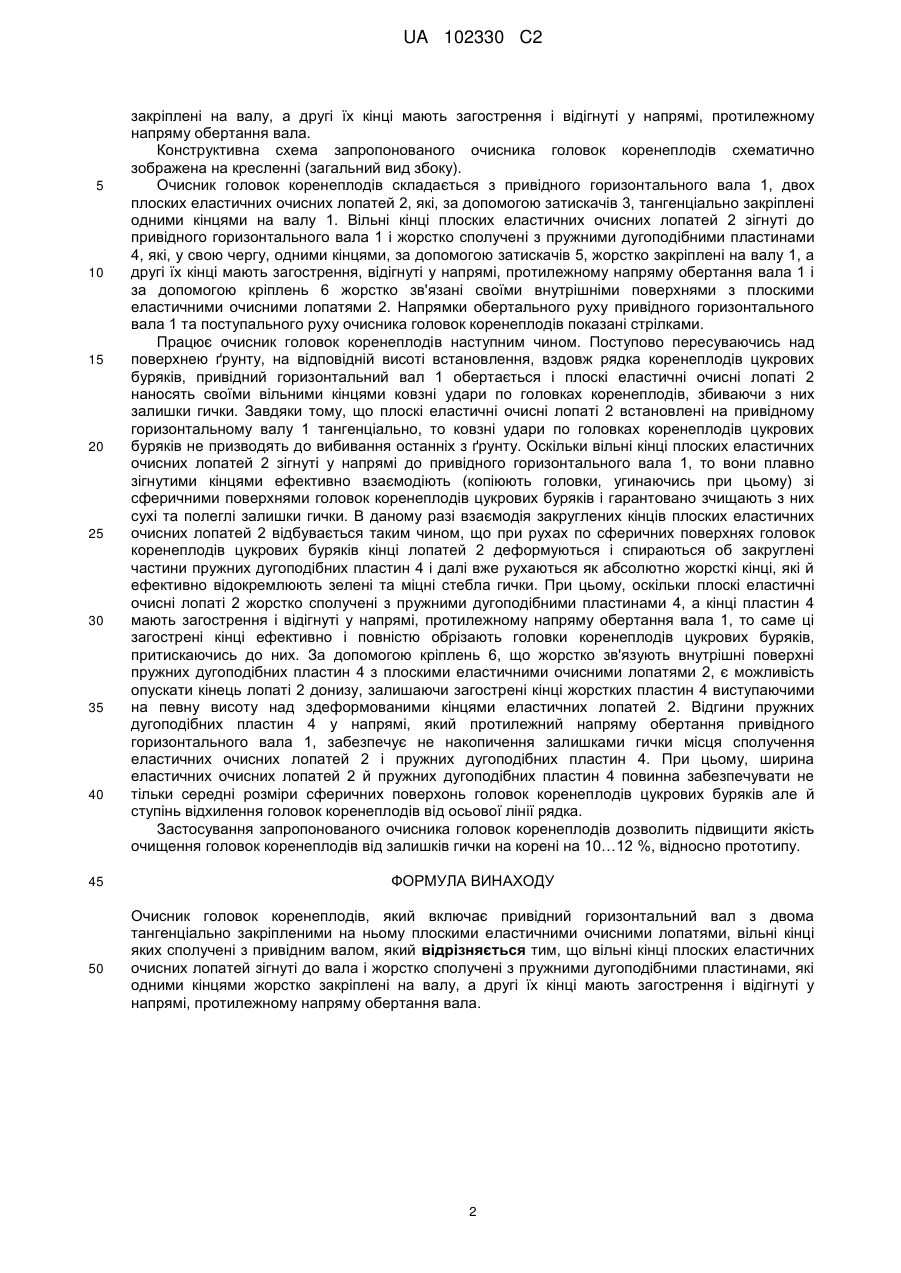

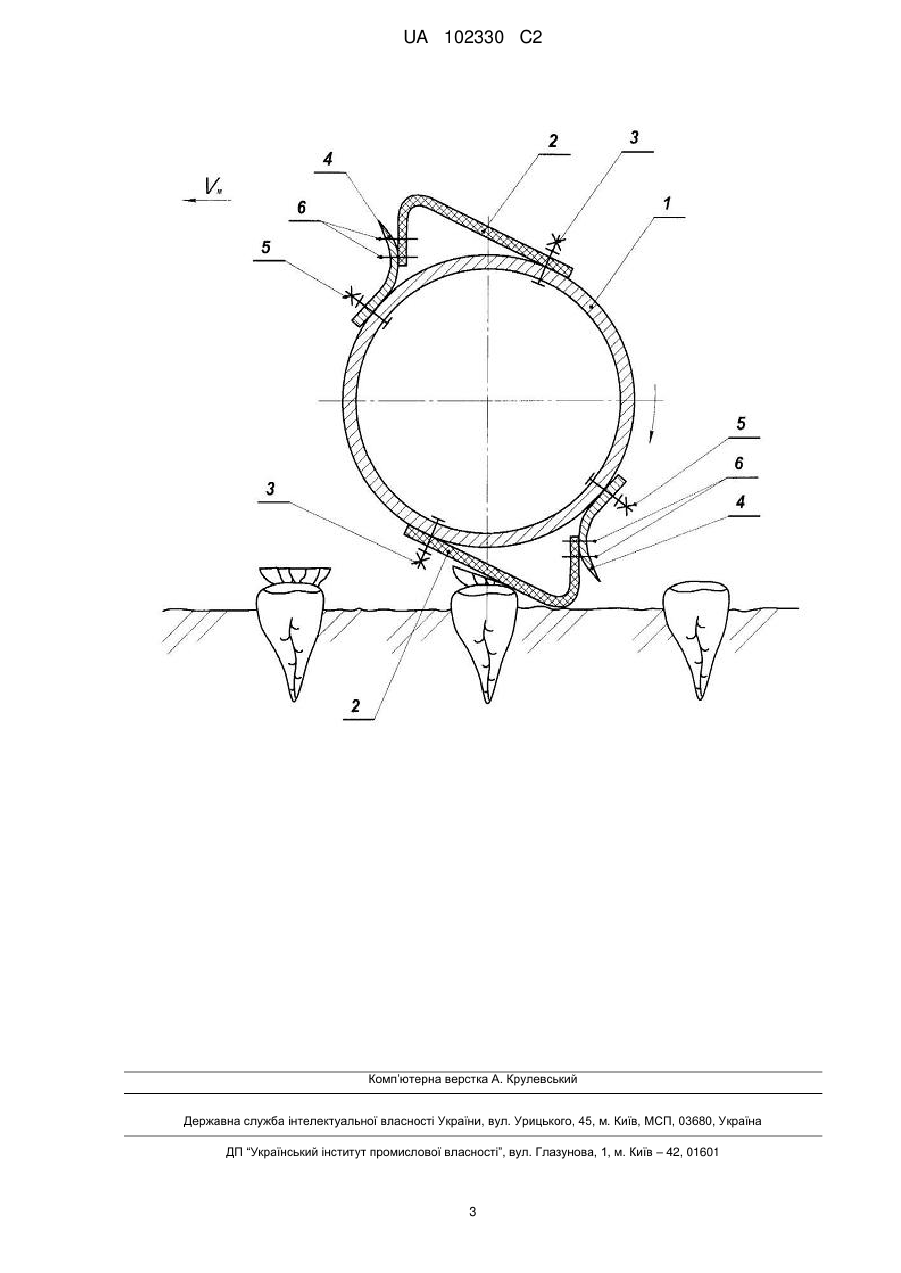

Реферат: Заявлений очисник головок коренеплодів включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом. Вільні кінці плоских еластичних очисних лопатей зігнуті до вала і жорстко сполучені з пружними дугоподібними пластинами, які одними кінцями жорстко закріплені на валу, а другі їх кінці мають загострення і відігнуті у напрямі, протилежному напряму обертання вала. UA 102330 C2 (12) UA 102330 C2 UA 102330 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очищення головок коренеплодів від залишків гички, які застосовуються у бурякозбиральних машинах. Відомі різноманітні очисники головок коренеплодів цукрових буряків на корені, але найбільш поширеними, завдяки більш простій і надійній конструкції, є очисники, виконані у вигляді привідного горизонтального вала, на якому встановлені еластичні очисні робочі органи. Привідний горизонтальний вал поступово переміщується по рядках коренеплодів, з яких попередньо зрізана основна маса гички і еластичні очисні лопаті наносять по головках коренеплодів цукрових буряків удари, які й збивають з них зелені міцні стебла, а також сухі і полеглі залишки гички. Найчастіше робочими органами очисників служать гумові смуги або ремені, що радіально розташовані відносно привідного вала. Під час роботи вони обертаються разом з валом та ефективно збивають залишки гички з головок коренеплодів. Крім того, очисні робочі органи (еластичні смуги, гумові пластини або ремені) розташовують на привідному валу по гвинтовій лінії, що дозволяє вимітати залишки з головок коренеплодів цукрових буряків у бік зібраної частини поля. Очисниками такого типу обладнуються гичкозбиральні машини БМ-6А та очисники головок коренеплодів виробництва Тернопільського комбайнового заводу (а. с. СРСР № 1727633, А 01 D 23/02, 1989 p., Бюл. 15). Найбільш близьким до запропонованого винаходу є "Очисник головок коренеплодів", який має горизонтальний привідний вал з двома встановленими на ньому еластичними очисними елементами (лопатями), при цьому вільні кінці очисних елементів зв'язані з привідним валом очисника за допомогою гнучких в'язів, розташованих з боку їх неробочих поверхонь, а самі гнучкі в'язі мають запас по довжині та регулюючий затиск (патент України № 81175 C2, 2007 р., опубл. 10.12.2007 - прототип). Працює прототип наступним чином. Під час роботи очисник головок коренеплодів пересувається поступально над поверхнею ґрунту на встановленій висоті вздовж рядка коренеплодів цукрових буряків. Його горизонтальний вал обертається і очисні елементи наносять своїми кінцями удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки встановленню очисних елементів тангенціально, які удержуються у цьому стані гнучкими в'язями, удари по головках коренеплодів цукрових буряків є ковзними. При цьому залишки гички відокремлюються, а вибивання коренеплодів цукрових буряків з ґрунту в основному не відбувається. За допомогою затисків можна регулювати довжину гнучких в'язів. Цим досягається зміна робочого діаметра очисника та кута нанесення ударів відносно поверхні поля. Таке регулювання здійснюється в залежності від середньої кількості залишків гички (зелених та міцних, а також сухих і полеглих) на головках коренеплодів цукрових буряків, наявності великої кількості зелених та міцних стебел гички тощо. До недоліків у роботі прототипу слід віднести невисоку якість очищення поверхні головок коренеплодів цукрових буряків від залишків гички, особливо зелених і міцних, а також бічних поверхонь коренеплодів. Це відбувається завдяки тому, що очисні елементи своїми кінцями наносять фактично тільки удари у вертикальній площині (оскільки очисні елементи обертаються тільки у вертикальній площині). Між тим як більшість залишків на головках коренеплодів є саме на бічних поверхнях головок коренеплодів (особливо це стосується залишків у вигляді сухої полеглої гички, яка міцно утримується на голівці, але фактично розташована на рівні поверхні ґрунту у міжряддях посівів коренеплодів цукрових буряків). В іншому випадку, якщо на головках коренеплодів цукрових буряків залишаються рештки зеленої гички короткої довжини, то очисні елементи прототипу також не в змозі плоскими ковзними ударами її повністю збити, оскільки в даному випадку необхідні більш пружні удари, які поєднують у собі елементи різання. При однократному поступальному пересуванню по рядку коренеплодів цукрових буряків необхідно, щоб очисні елементи з більшим зусиллям притискались до головок коренеплодів. На жаль конструкція прототипу не забезпечує такої умови. Крім того, плоскі за формою очисні елементи фактично не в змозі охопити бічні поверхні головок коренеплодів цукрових буряків і відокремити сухі та полеглі залишки гички, які саме й розташовані з боків сферичних поверхонь головок коренеплодів, які залишились після основного зрізу масиву гички і які саме й розташовані у міжряддях посівів цукрових буряків. Винаходом поставлено задачу підвищити якість очищення головок коренеплодів від залишків гички. Поставлена винаходом задача вирішується тим, що в очиснику головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом за допомогою гнучких в'язів, згідно з винаходом вільні кінці плоских еластичних очисних лопатей зігнуті до вала і жорстко сполучені з пружними дугоподібними пластинами, які одними кінцями жорстко 1 UA 102330 C2 5 10 15 20 25 30 35 40 45 50 закріплені на валу, а другі їх кінці мають загострення і відігнуті у напрямі, протилежному напряму обертання вала. Конструктивна схема запропонованого очисника головок коренеплодів схематично зображена на кресленні (загальний вид збоку). Очисник головок коренеплодів складається з привідного горизонтального вала 1, двох плоских еластичних очисних лопатей 2, які, за допомогою затискачів 3, тангенціально закріплені одними кінцями на валу 1. Вільні кінці плоских еластичних очисних лопатей 2 зігнуті до привідного горизонтального вала 1 і жорстко сполучені з пружними дугоподібними пластинами 4, які, у свою чергу, одними кінцями, за допомогою затискачів 5, жорстко закріплені на валу 1, а другі їх кінці мають загострення, відігнуті у напрямі, протилежному напряму обертання вала 1 і за допомогою кріплень 6 жорстко зв'язані своїми внутрішніми поверхнями з плоскими еластичними очисними лопатями 2. Напрямки обертального руху привідного горизонтального вала 1 та поступального руху очисника головок коренеплодів показані стрілками. Працює очисник головок коренеплодів наступним чином. Поступово пересуваючись над поверхнею ґрунту, на відповідній висоті встановлення, вздовж рядка коренеплодів цукрових буряків, привідний горизонтальний вал 1 обертається і плоскі еластичні очисні лопаті 2 наносять своїми вільними кінцями ковзні удари по головках коренеплодів, збиваючи з них залишки гички. Завдяки тому, що плоскі еластичні очисні лопаті 2 встановлені на привідному горизонтальному валу 1 тангенціально, то ковзні удари по головках коренеплодів цукрових буряків не призводять до вибивання останніх з ґрунту. Оскільки вільні кінці плоских еластичних очисних лопатей 2 зігнуті у напрямі до привідного горизонтального вала 1, то вони плавно зігнутими кінцями ефективно взаємодіють (копіюють головки, угинаючись при цьому) зі сферичними поверхнями головок коренеплодів цукрових буряків і гарантовано зчищають з них сухі та полеглі залишки гички. В даному разі взаємодія закруглених кінців плоских еластичних очисних лопатей 2 відбувається таким чином, що при рухах по сферичних поверхнях головок коренеплодів цукрових буряків кінці лопатей 2 деформуються і спираються об закруглені частини пружних дугоподібних пластин 4 і далі вже рухаються як абсолютно жорсткі кінці, які й ефективно відокремлюють зелені та міцні стебла гички. При цьому, оскільки плоскі еластичні очисні лопаті 2 жорстко сполучені з пружними дугоподібними пластинами 4, а кінці пластин 4 мають загострення і відігнуті у напрямі, протилежному напряму обертання вала 1, то саме ці загострені кінці ефективно і повністю обрізають головки коренеплодів цукрових буряків, притискаючись до них. За допомогою кріплень 6, що жорстко зв'язують внутрішні поверхні пружних дугоподібних пластин 4 з плоскими еластичними очисними лопатями 2, є можливість опускати кінець лопаті 2 донизу, залишаючи загострені кінці жорстких пластин 4 виступаючими на певну висоту над здеформованими кінцями еластичних лопатей 2. Відгини пружних дугоподібних пластин 4 у напрямі, який протилежний напряму обертання привідного горизонтального вала 1, забезпечує не накопичення залишками гички місця сполучення еластичних очисних лопатей 2 і пружних дугоподібних пластин 4. При цьому, ширина еластичних очисних лопатей 2 й пружних дугоподібних пластин 4 повинна забезпечувати не тільки середні розміри сферичних поверхонь головок коренеплодів цукрових буряків але й ступінь відхилення головок коренеплодів від осьової лінії рядка. Застосування запропонованого очисника головок коренеплодів дозволить підвищити якість очищення головок коренеплодів від залишків гички на корені на 10…12 %, відносно прототипу. ФОРМУЛА ВИНАХОДУ Очисник головок коренеплодів, який включає привідний горизонтальний вал з двома тангенціально закріпленими на ньому плоскими еластичними очисними лопатями, вільні кінці яких сполучені з привідним валом, який відрізняється тим, що вільні кінці плоских еластичних очисних лопатей зігнуті до вала і жорстко сполучені з пружними дугоподібними пластинами, які одними кінцями жорстко закріплені на валу, а другі їх кінці мають загострення і відігнуті у напрямі, протилежному напряму обертання вала. 2 UA 102330 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
