Очисник головок коренеплодів

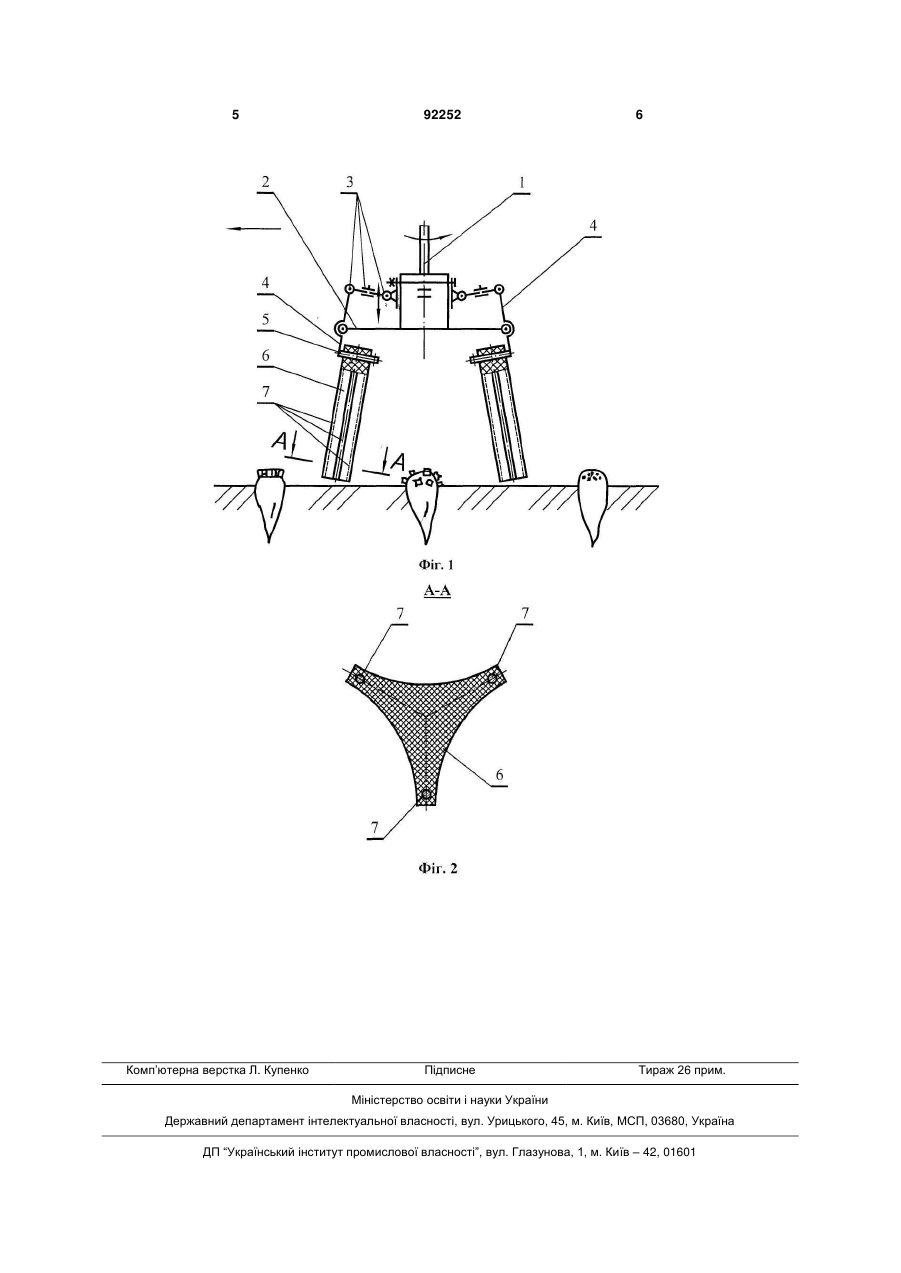

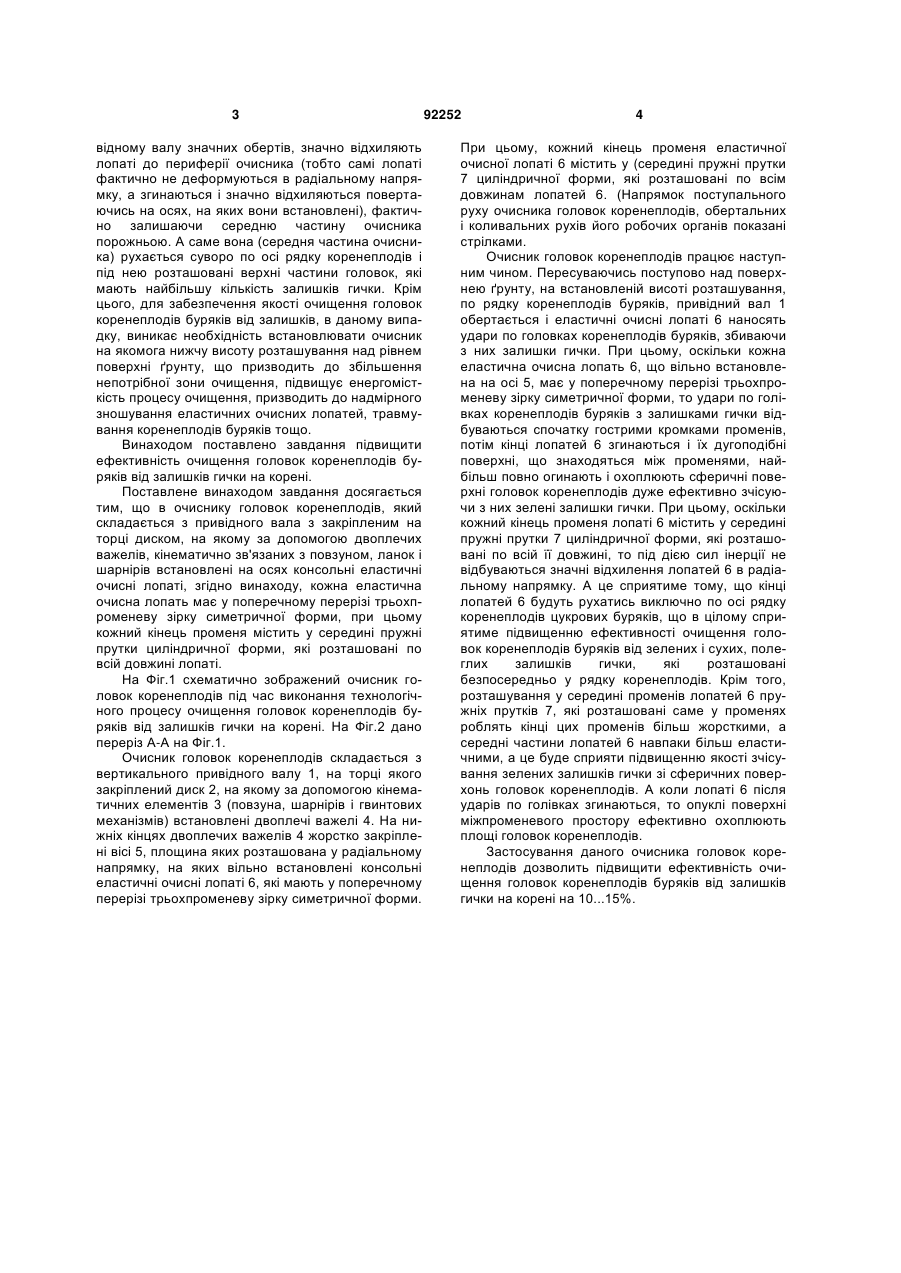

Очисник головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, який відрізняється тим, що кожна еластична очисна лопать має у поперечному перерізі трипроменеву зірку симетричної форми, при цьому кожний кінець променя містить усередині пружні прутки циліндричної форми, які розташовані по всій довжині лопаті. (19) (21) a200902174 (22) 12.03.2009 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1727633 A1, 23.04.1992 UA 30528, 15.11.2000 UA 29337, 16.10.2000 SU 886789, 07.12.1981 SU 1628901 A1, 23.02.1991 SU 18210181 A1, 15.06.1993 SU 1071250 A, 07.02.1984 3 відному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а згинаються і значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника порожньою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленим на торці диском, на якому за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів встановлені на осях консольні еластичні очисні лопаті, згідно винаходу, кожна еластична очисна лопать має у поперечному перерізі трьохпроменеву зірку симетричної форми, при цьому кожний кінець променя містить у середині пружні прутки циліндричної форми, які розташовані по всій довжині лопаті. На Фіг.1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очищення головок коренеплодів буряків від залишків гички на корені. На Фіг.2 дано переріз А-А на Фіг.1. Очисник головок коренеплодів складається з вертикального привідного валу 1, на торці якого закріплений диск 2, на якому за допомогою кінематичних елементів 3 (повзуна, шарнірів і гвинтових механізмів) встановлені двоплечі важелі 4. На нижніх кінцях двоплечих важелів 4 жорстко закріплені вісі 5, площина яких розташована у радіальному напрямку, на яких вільно встановлені консольні еластичні очисні лопаті 6, які мають у поперечному перерізі трьохпроменеву зірку симетричної форми. 92252 4 При цьому, кожний кінець променя еластичної очисної лопаті 6 містить у (середині пружні прутки 7 циліндричної форми, які розташовані по всім довжинам лопатей 6. (Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті 6 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому, оскільки кожна еластична очисна лопать 6, що вільно встановлена на осі 5, має у поперечному перерізі трьохпроменеву зірку симетричної форми, то удари по голівках коренеплодів буряків з залишками гички відбуваються спочатку гострими кромками променів, потім кінці лопатей 6 згинаються і їх дугоподібні поверхні, що знаходяться між променями, найбільш повно огинають і охоплюють сферичні поверхні головок коренеплодів дуже ефективно зчісуючи з них зелені залишки гички. При цьому, оскільки кожний кінець променя лопаті 6 містить у середині пружні прутки 7 циліндричної форми, які розташовані по всій її довжині, то під дією сил інерції не відбуваються значні відхилення лопатей 6 в радіальному напрямку. А це сприятиме тому, що кінці лопатей 6 будуть рухатись виключно по осі рядку коренеплодів цукрових буряків, що в цілому сприятиме підвищенню ефективності очищення головок коренеплодів буряків від зелених і сухих, полеглих залишків гички, які розташовані безпосередньо у рядку коренеплодів. Крім того, розташування у середині променів лопатей 6 пружніх прутків 7, які розташовані саме у променях роблять кінці цих променів більш жорсткими, а середні частини лопатей 6 навпаки більш еластичними, а це буде сприяти підвищенню якості зчісування зелених залишків гички зі сферичних поверхонь головок коренеплодів. А коли лопаті 6 після ударів по голівках згинаються, то опуклі поверхні міжпроменевого простору ефективно охоплюють площі головок коренеплодів. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10...15%. 5 Комп’ютерна верстка Л. Купенко 92252 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
