Стоматологічне пристосування

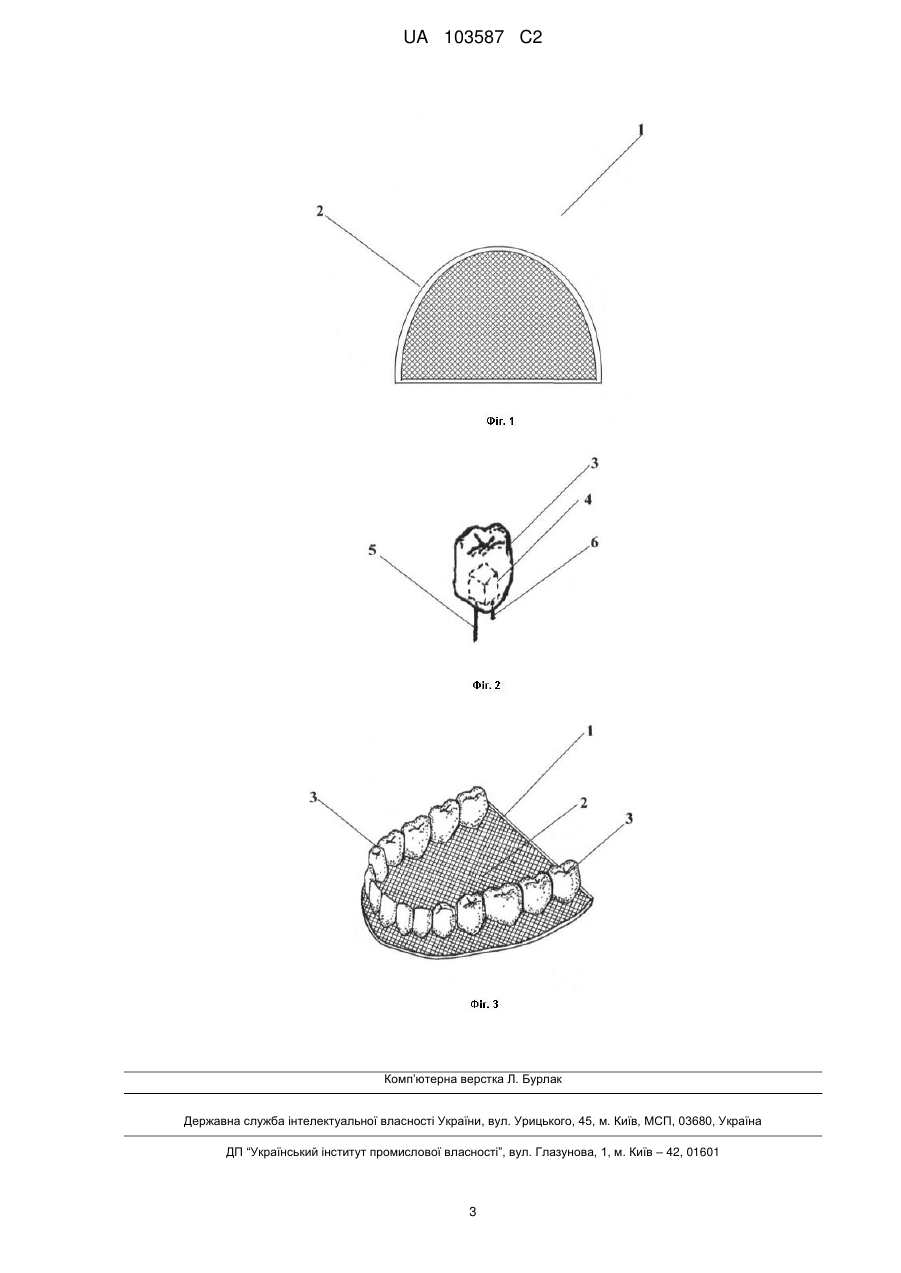

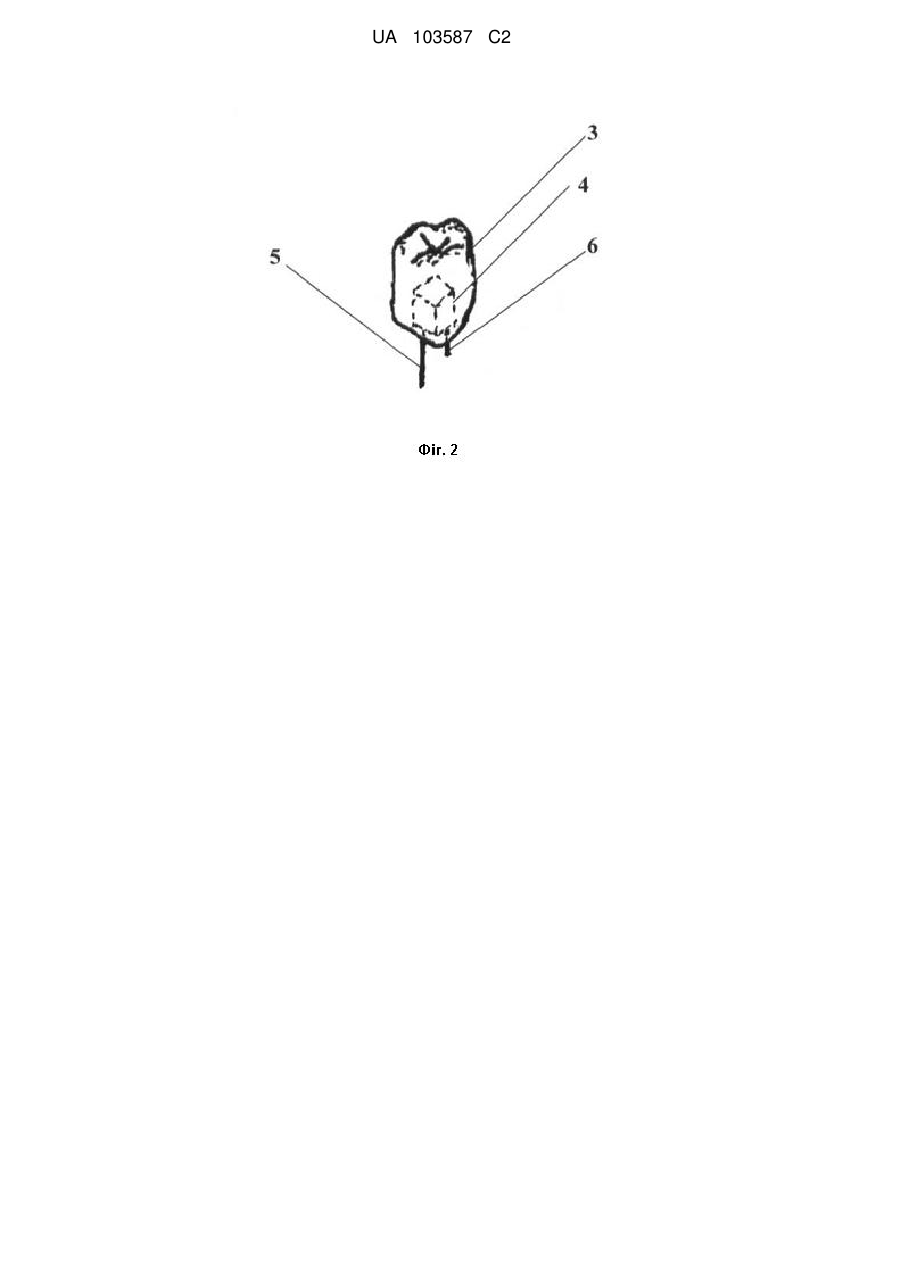

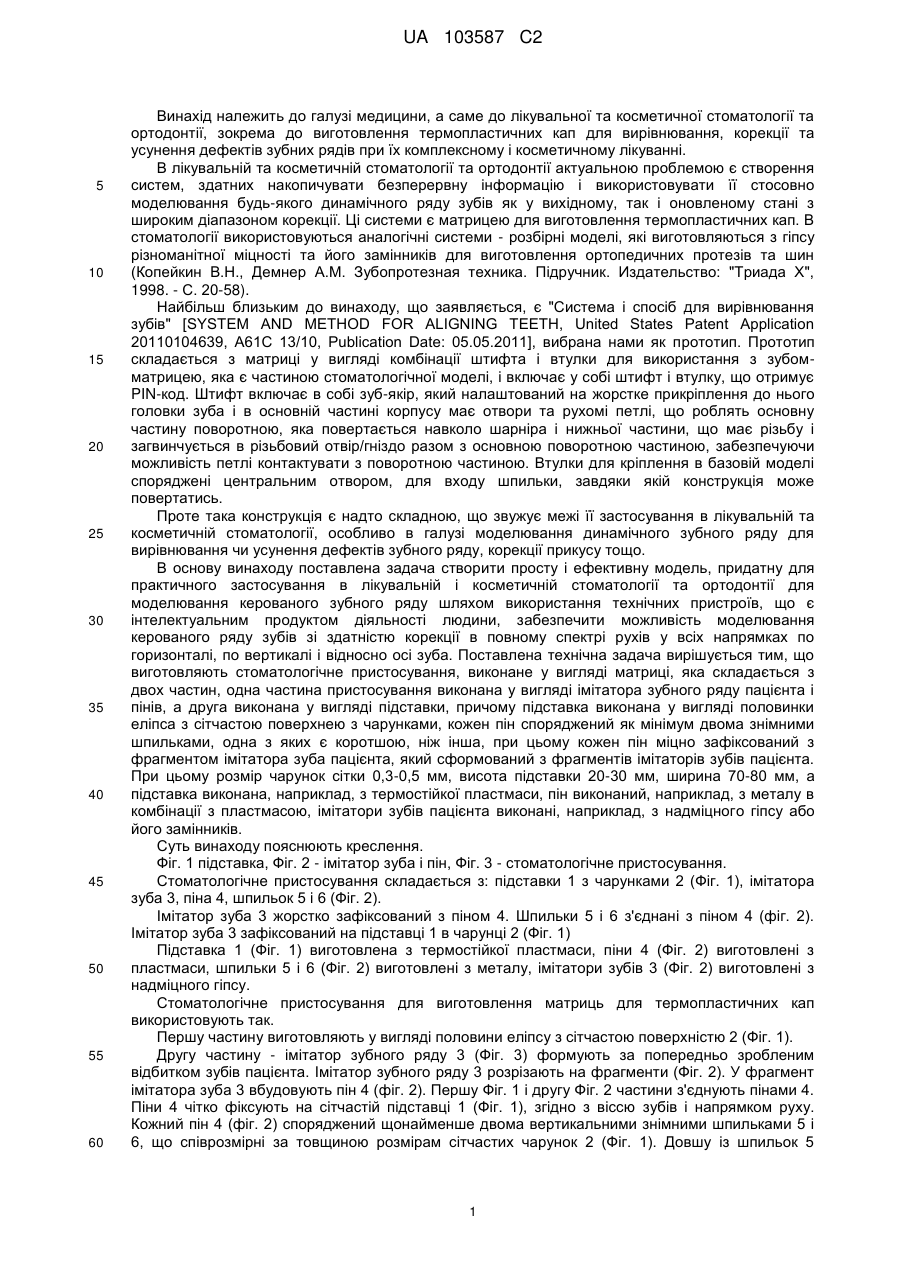

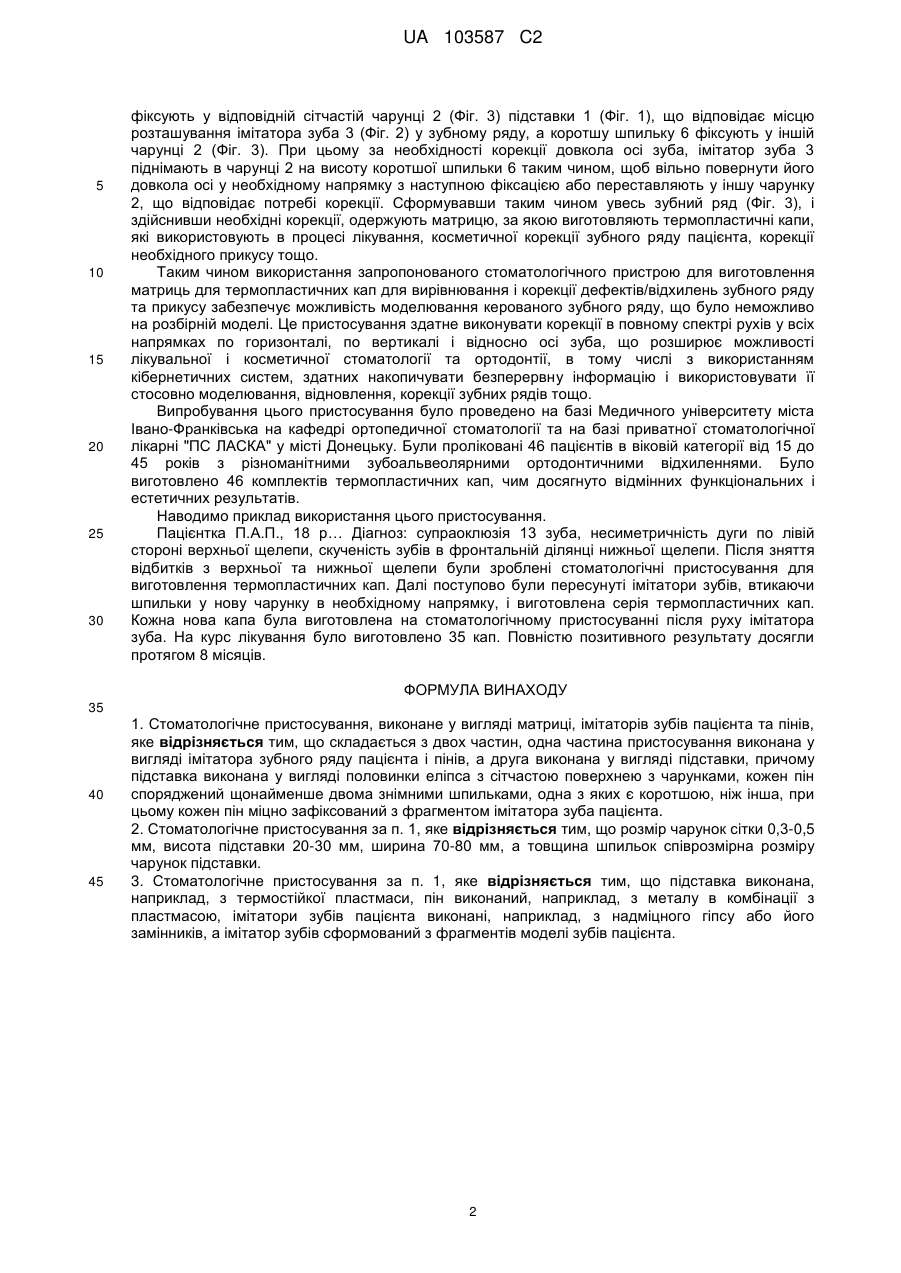

Реферат: Винахід належить до галузі медицини, а саме до лікувальної та косметичної стоматології та ортодонтії, зокрема до пристроїв, призначених для вирівнювання, корекції та усунення дефектів зубних рядів при їх комплексному і косметичному лікуванні. Стоматологічне пристосування виконане у вигляді матриці, імітаторів зубів пацієнта та пінів і складається з двох частин. Одна частина пристосування виконана у вигляді імітатора зубного ряду пацієнта і пінів, а друга виконана у вигляді підставки, причому підставка виконана у вигляді половинки еліпса з сітчастою поверхнею з чарунками. Кожен пін споряджений як мінімум двома знімними шпильками, одна з яких є коротшою, ніж інша, при цьому кожен пін міцно зафіксований з фрагментом імітатора зуба пацієнта. Таким чином завдяки конструктивному вирішенню стоматологічного пристосування у вигляді підставки з сітчастою поверхнею з мілкими чарунками і використанню імітатора зубного ряду, сформованого фрагментами імітаторів зубів і пінами, отримано комплексне технічне рішення, достатнє для вирішення поставленої задачі винаходу, тобто забезпечено можливість точного відображення повного спектра рухів у всіх напрямах по горизонталі, по вертикалі і по осі зуба і, тим самим, моделюваня необхідного керованого зубного ряду. UA 103587 C2 (12) UA 103587 C2 UA 103587 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі медицини, а саме до лікувальної та косметичної стоматології та ортодонтії, зокрема до виготовлення термопластичних кап для вирівнювання, корекції та усунення дефектів зубних рядів при їх комплексному і косметичному лікуванні. В лікувальній та косметичній стоматології та ортодонтії актуальною проблемою є створення систем, здатних накопичувати безперервну інформацію і використовувати її стосовно моделювання будь-якого динамічного ряду зубів як у вихідному, так і оновленому стані з широким діапазоном корекції. Ці системи є матрицею для виготовлення термопластичних кап. В стоматології використовуються аналогічні системи - розбірні моделі, які виготовляються з гіпсу різноманітної міцності та його замінників для виготовлення ортопедичних протезів та шин (Копейкин В.Н., Демнер A.M. Зубопротезная техника. Підручник. Издательство: "Триада Х", 1998. - С. 20-58). Найбільш близьким до винаходу, що заявляється, є "Система і спосіб для вирівнювання зубів" [SYSTEM AND METHOD FOR ALIGNING TEETH, United States Patent Application 20110104639, A61C 13/10, Publication Date: 05.05.2011], вибрана нами як прототип. Прототип складається з матриці у вигляді комбінації штифта і втулки для використання з зубомматрицею, яка є частиною стоматологічної моделі, і включає у собі штифт і втулку, що отримує PIN-код. Штифт включає в собі зуб-якір, який налаштований на жорстке прикріплення до нього головки зуба і в основній частині корпусу має отвори та рухомі петлі, що роблять основну частину поворотною, яка повертається навколо шарніра і нижньої частини, що має різьбу і загвинчується в різьбовий отвір/гніздо разом з основною поворотною частиною, забезпечуючи можливість петлі контактувати з поворотною частиною. Втулки для кріплення в базовій моделі споряджені центральним отвором, для входу шпильки, завдяки якій конструкція може повертатись. Проте така конструкція є надто складною, що звужує межі її застосування в лікувальній та косметичній стоматології, особливо в галузі моделювання динамічного зубного ряду для вирівнювання чи усунення дефектів зубного ряду, корекції прикусу тощо. В основу винаходу поставлена задача створити просту і ефективну модель, придатну для практичного застосування в лікувальній і косметичній стоматології та ортодонтії для моделювання керованого зубного ряду шляхом використання технічних пристроїв, що є інтелектуальним продуктом діяльності людини, забезпечити можливість моделювання керованого ряду зубів зі здатністю корекції в повному спектрі рухів у всіх напрямках по горизонталі, по вертикалі і відносно осі зуба. Поставлена технічна задача вирішується тим, що виготовляють стоматологічне пристосування, виконане у вигляді матриці, яка складається з двох частин, одна частина пристосування виконана у вигляді імітатора зубного ряду пацієнта і пінів, а друга виконана у вигляді підставки, причому підставка виконана у вигляді половинки еліпса з сітчастою поверхнею з чарунками, кожен пін споряджений як мінімум двома знімними шпильками, одна з яких є коротшою, ніж інша, при цьому кожен пін міцно зафіксований з фрагментом імітатора зуба пацієнта, який сформований з фрагментів імітаторів зубів пацієнта. При цьому розмір чарунок сітки 0,3-0,5 мм, висота підставки 20-30 мм, ширина 70-80 мм, а підставка виконана, наприклад, з термостійкої пластмаси, пін виконаний, наприклад, з металу в комбінації з пластмасою, імітатори зубів пацієнта виконані, наприклад, з надміцного гіпсу або його замінників. Суть винаходу пояснюють креслення. Фіг. 1 підставка, Фіг. 2 - імітатор зуба і пін, Фіг. 3 - стоматологічне пристосування. Стоматологічне пристосування складається з: підставки 1 з чарунками 2 (Фіг. 1), імітатора зуба 3, піна 4, шпильок 5 і 6 (Фіг. 2). Імітатор зуба 3 жорстко зафіксований з піном 4. Шпильки 5 і 6 з'єднані з піном 4 (фіг. 2). Імітатор зуба 3 зафіксований на підставці 1 в чарунці 2 (Фіг. 1) Підставка 1 (Фіг. 1) виготовлена з термостійкої пластмаси, піни 4 (Фіг. 2) виготовлені з пластмаси, шпильки 5 і 6 (Фіг. 2) виготовлені з металу, імітатори зубів 3 (Фіг. 2) виготовлені з надміцного гіпсу. Стоматологічне пристосування для виготовлення матриць для термопластичних кап використовують так. Першу частину виготовляють у вигляді половини еліпсу з сітчастою поверхністю 2 (Фіг. 1). Другу частину - імітатор зубного ряду 3 (Фіг. 3) формують за попередньо зробленим відбитком зубів пацієнта. Імітатор зубного ряду 3 розрізають на фрагменти (Фіг. 2). У фрагмент імітатора зуба 3 вбудовують пін 4 (фіг. 2). Першу Фіг. 1 і другу Фіг. 2 частини з'єднують пінами 4. Піни 4 чітко фіксують на сітчастій підставці 1 (Фіг. 1), згідно з віссю зубів і напрямком руху. Кожний пін 4 (фіг. 2) споряджений щонайменше двома вертикальними знімними шпильками 5 і 6, що співрозмірні за товщиною розмірам сітчастих чарунок 2 (Фіг. 1). Довшу із шпильок 5 1 UA 103587 C2 5 10 15 20 25 30 фіксують у відповідній сітчастій чарунці 2 (Фіг. 3) підставки 1 (Фіг. 1), що відповідає місцю розташування імітатора зуба 3 (Фіг. 2) у зубному ряду, а коротшу шпильку 6 фіксують у іншій чарунці 2 (Фіг. 3). При цьому за необхідності корекції довкола осі зуба, імітатор зуба 3 піднімають в чарунці 2 на висоту коротшої шпильки 6 таким чином, щоб вільно повернути його довкола осі у необхідному напрямку з наступною фіксацією або переставляють у іншу чарунку 2, що відповідає потребі корекції. Сформувавши таким чином увесь зубний ряд (Фіг. 3), і здійснивши необхідні корекції, одержують матрицю, за якою виготовляють термопластичні капи, які використовують в процесі лікування, косметичної корекції зубного ряду пацієнта, корекції необхідного прикусу тощо. Таким чином використання запропонованого стоматологічного пристрою для виготовлення матриць для термопластичних кап для вирівнювання і корекції дефектів/відхилень зубного ряду та прикусу забезпечує можливість моделювання керованого зубного ряду, що було неможливо на розбірній моделі. Це пристосування здатне виконувати корекції в повному спектрі рухів у всіх напрямках по горизонталі, по вертикалі і відносно осі зуба, що розширює можливості лікувальної і косметичної стоматології та ортодонтії, в тому числі з використанням кібернетичних систем, здатних накопичувати безперервну інформацію і використовувати її стосовно моделювання, відновлення, корекції зубних рядів тощо. Випробування цього пристосування було проведено на базі Медичного університету міста Івано-Франківська на кафедрі ортопедичної стоматології та на базі приватної стоматологічної лікарні "ПС ЛАСКА" у місті Донецьку. Були проліковані 46 пацієнтів в віковій категорії від 15 до 45 років з різноманітними зубоальвеолярними ортодонтичними відхиленнями. Було виготовлено 46 комплектів термопластичних кап, чим досягнуто відмінних функціональних і естетичних результатів. Наводимо приклад використання цього пристосування. Пацієнтка П.А.П., 18 р… Діагноз: супраоклюзія 13 зуба, несиметричність дуги по лівій стороні верхньої щелепи, скученість зубів в фронтальній ділянці нижньої щелепи. Після зняття відбитків з верхньої та нижньої щелепи були зроблені стоматологічні пристосування для виготовлення термопластичних кап. Далі поступово були пересунуті імітатори зубів, втикаючи шпильки у нову чарунку в необхідному напрямку, і виготовлена серія термопластичних кап. Кожна нова капа була виготовлена на стоматологічному пристосуванні після руху імітатора зуба. На курс лікування було виготовлено 35 кап. Повністю позитивного результату досягли протягом 8 місяців. ФОРМУЛА ВИНАХОДУ 35 40 45 1. Стоматологічне пристосування, виконане у вигляді матриці, імітаторів зубів пацієнта та пінів, яке відрізняється тим, що складається з двох частин, одна частина пристосування виконана у вигляді імітатора зубного ряду пацієнта і пінів, а друга виконана у вигляді підставки, причому підставка виконана у вигляді половинки еліпса з сітчастою поверхнею з чарунками, кожен пін споряджений щонайменше двома знімними шпильками, одна з яких є коротшою, ніж інша, при цьому кожен пін міцно зафіксований з фрагментом імітатора зуба пацієнта. 2. Стоматологічне пристосування за п. 1, яке відрізняється тим, що розмір чарунок сітки 0,3-0,5 мм, висота підставки 20-30 мм, ширина 70-80 мм, а товщина шпильок співрозмірна розміру чарунок підставки. 3. Стоматологічне пристосування за п. 1, яке відрізняється тим, що підставка виконана, наприклад, з термостійкої пластмаси, пін виконаний, наприклад, з металу в комбінації з пластмасою, імітатори зубів пацієнта виконані, наприклад, з надміцного гіпсу або його замінників, а імітатор зубів сформований з фрагментів моделі зубів пацієнта. 2 UA 103587 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
