Формула / Реферат

1. Стоматологическое зеркало, содержащее ручку и укрепленный в ней посредством хвостовика диск с отражающей поверхностью, отличающееся тем, что хвостовик выполнен в виде круглого стержня, который имеет наружную резьбу для присоединения к ручке, при этом зеркало имеет дополнительный диск с отражающей поверхностью, укрепленный на хвостовике при помощи выполненной заодно целое с ним втулки, имеющей фиксатор положения.

2. Стоматологическое зеркало по п.1, отличающееся тем, что диски имеют отражающие поверхности с обеих сторон.

Текст

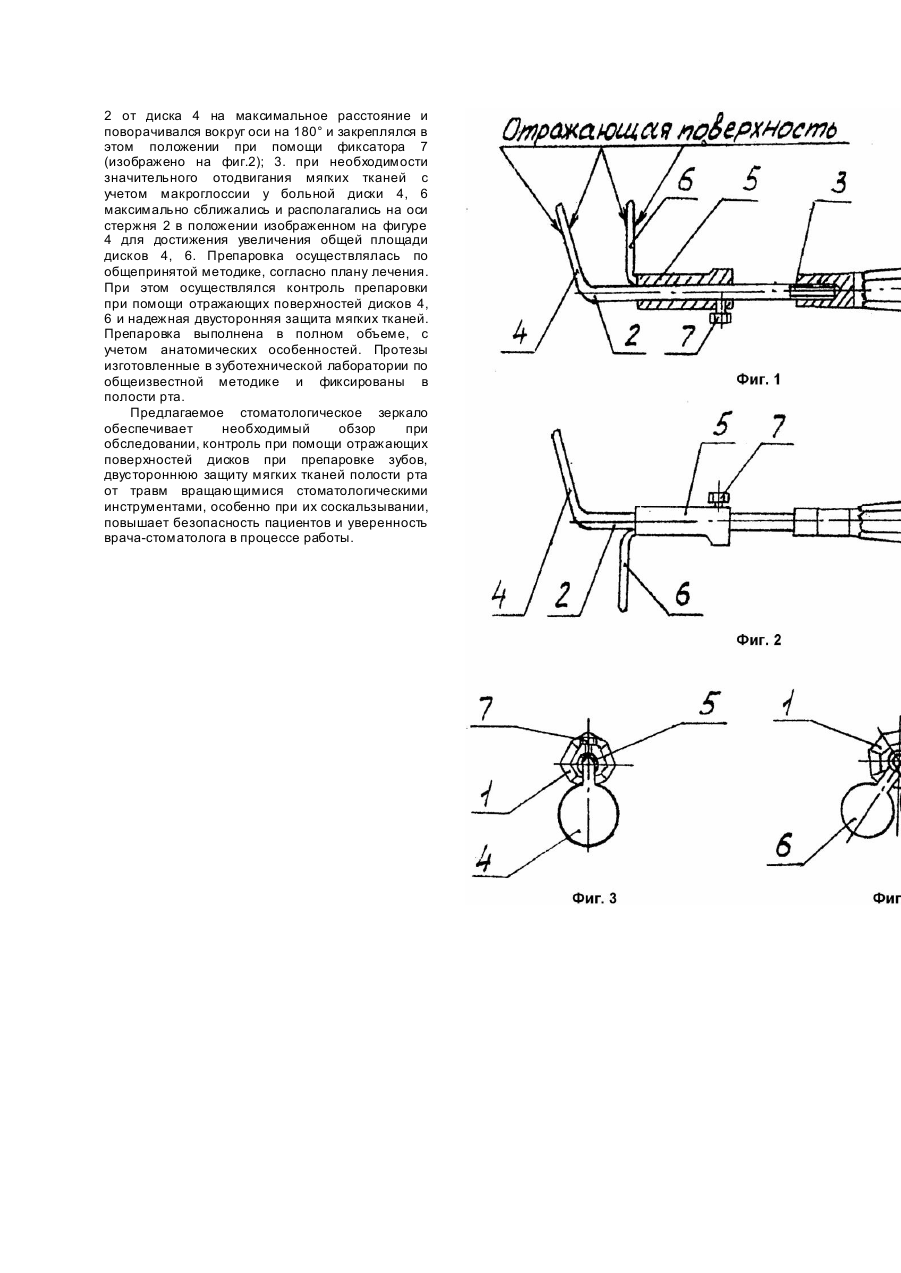

Изобретение относится к медицине, а именно к стоматологии и может быть использовано при протезировании больных с патологией зубочелюстной системы, а также при обследовании полости рта и при работе во всех разделах практической стоматологии. Известно стоматологическое зеркало, являющееся прототипом данного изобретения [1]. Указанное стоматологическое зеркало содержит металлический диск, имеющий одну отражающую поверхность, и расположенный под углом к нему хвостовик для зажима в ручке, который выполнен заодно целое с диском в виде полоски той же толщины с утонченной конечной частью, на которой выполнен выступ вдоль продольной оси и выполнено оно из нержавеющей стали. Недостатками прототипа является малая степень обзора, так как устройство имеет только один диск с одной внутренней отражающей поверхностью, хвостовик которого выполнен в виде полоски и его можно использовать для осмотра и одностороннего отодвигания, и удерживания мягких тканей, оно не в полной мере защищает ткани полости рта от травм при работе различными стоматологическими инструментами особенно при их соскальзывании и при других. манипуляциях. Задачей изобретения является усовершенствование стоматологического зеркала путем изменения конструкции хвостовика и введения дополнительного диска для контроля во время препаровки зубов, что позволит улучшить обзор тканей рта при обследовании и лечении больных с патологией зубочелюстной системы. Поставленная задача решается тем, что предложенное стоматологическое зеркало, содержащее ручку и укрепленный в ней посредством хвостовика диск с отражающей поверхностью, согласно изобретению, хвостовик выполнен в виде круглого стержня, который имеет наружную резьбу для присоединения к ручке, при этом зеркало имеет дополнительный диск с отражающей поверхностью, укрепленный на ручке при помощи выполненной заодно целое с ним втулки, имеющей фиксатор положения. Кроме того диски имеют отражающие поверхности с обеих сторон. На фиг.1 показано основное рабочее положение дисков 4, 6 при обследовании, отодвигании. Двустороннем удерживании и защите мягких тканей от травм при манипуляциях в основном на нижней челюсти и в др угих отделах полости рта; на фиг.2 показано рабочее положение дисков 4, 6 при обследовании, отодвигании, двустороннем удерживании и защите мягких тканей от. травм при манипуляциях на обеих челюстя х; на фиг.3 и 4 - возможные положения по оси хвостовика. Стоматологическое зеркало содержит ручку 1 с резьбой и хвостовик 2, выполненный в виде круглого стержня с наружной резьбой для присоединения к ручке. Заодно целое с хвостовиком 2 выполнен диск 4, который расположен на нем под углом не менее 90 и не более 110°. Также на хвостовике 2 укреплен посредством втулки 5 дополнительный диск 6, выполненный за одно целое со втулкой 5 и расположен к ней под углом не менее 90° и не более 110°. Втулка 5 имеет фиксатор положения 7. Диски 4, 6 имеют отражающие поверхности с обеих сторон (на фиг.1 указаны стрелками с надписью отражающие поверхности). Устройство работает следующим образом; перемещая втулк у 5 с диском 6 вдоль и вокруг оси хвостовика 2 устанавливаются различные соотношения отражающих поверхностей дисков 4, 6, необходимые для обследования и отодвигания, а также двустороннего удерживания и защиты мягких тканей от травм вращающимися стоматологическими инструментами. Пример. Больная М., 46 лет обратилась с жалобами на наличие дефекта зубного ряда нижней челюсти слева, нарушение. функции жевания. Наряду с другими методами объективного обследования произведен осмотр при помощи предлагаемого стоматологического зеркала, которое вводилось в полость рта в необходимом положении дисков 4, 6 так, чтобы отраженный свет падал на осматриваемый участок тканей полости рта и зубного ряда. При осмотре преддверия полости рта, щек, альвеолярного отростка, мягкого и твердого неба диск 6.с подвижной втулкой 5 был перемещен вдоль оси круглого стержня 2 на максимальное расстояние диска 4 и повернут вокруг оси на 180° от него (фиг.2). При осмотре мягких тканей дна полости рта, внутренней поверхности языка, альвеолярного отростка и зубного ряда нижней челюсти диск 4 и диск 6 были установлены во взаимно параллельной плоскости на расстоянии 30 - 40см друг от др уга (фиг.1). Отодвигая мягкие ткани попеременно вовнутрь и кнаружи произведен осмотр указанных областей. При обследовании установлено: 1. Прикус ортогнатический. 2. Слизистая оболочка полости рта без видимых патологических изменений. 3. Отсутствует зубы. 4. Мезиальный наклон зуба. 5. Зубоальвеолярное удлинение 6. зубы разрушены на и частично восстановлены пломбами. 7. Макроглоссия. Согласно плану лечения необходима препаровка зубов для изготовления мостовидного протеза с эстетической коронкой на зуб и устранение мезиального наклона зуба для создания параллельности зубов, препаровка для изготовления восстановительных металлических коронок, а также укорочение зубов, нарушающи х оклюзионную поверхность зубного ряда верхней. челюсти, с последующим изготовлением на них полных металлических коронок. Произведена препаровка зубов с учетом перечисленных требований к конструкции протезов с использованием предложенного стоматологического зеркала: 1. на нижней челюсти зубов, при этом диски 4, 6 располагались на расстоянии 30 - 40см друг от др уга и находились во взаимно параллельных плоскостях (изображено на фиг.1); 2. на верхней челюсти зубов, при этом диск 6 перемещался вдоль круглого стержня 2 от диска 4 на максимальное расстояние и поворачивался вокруг оси на 180° и закреплялся в этом положении при помощи фиксатора 7 (изображено на фиг.2); 3. при необходимости значительного отодвигания мягких тканей с учетом макроглоссии у больной диски 4, 6 максимально сближались и располагались на оси стержня 2 в положении изображенном на фигуре 4 для достижения увеличения общей площади дисков 4, 6. Препаровка осуществлялась по общепринятой методике, согласно плану лечения. При этом осуществлялся контроль препаровки при помощи отражающих поверхностей дисков 4, 6 и надежная двусторонняя защита мягких тканей. Препаровка выполнена в полном объеме, с учетом анатомических особенностей. Протезы изготовленные в зуботехнической лаборатории по общеизвестной методике и фиксированы в полости рта. Предлагаемое стоматологическое зеркало обеспечивает необходимый обзор при обследовании, контроль при помощи отражающих поверхностей дисков при препаровке зубов, двустороннюю защиту мягких тканей полости рта от травм вращающимися стоматологическими инструментами, особенно при их соскальзывании, повышает безопасность пациентов и уверенность врача-стоматолога в процессе работы.

Дивитися

Додаткова інформація

Назва патенту англійською

Mouth mirror

Автори англійською

Siryk Vasyl Dmytrovych, Batsko Mykola Mykhailovych, Rabovil Mykhailo Ivanovych

Назва патенту російською

Стоматологическое зеркало

Автори російською

Сирык Василий Дмитриевич, Бацко Николай Михайлович, Рабовил Михаил Иванович

МПК / Мітки

МПК: A61B 1/24

Мітки: дзеркало, стоматологічне
