Насос поворотно-лопатевий вертикальний осьового типу

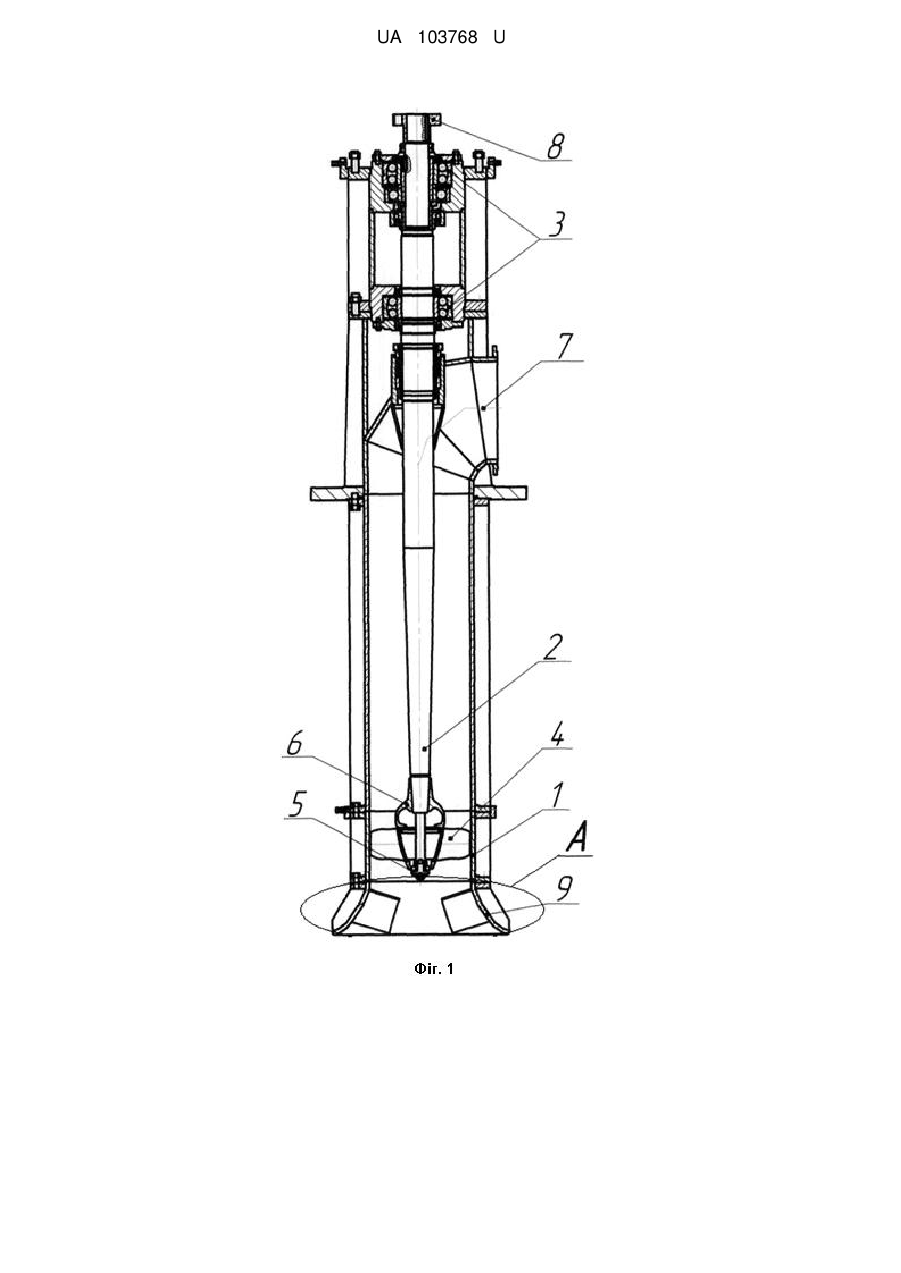

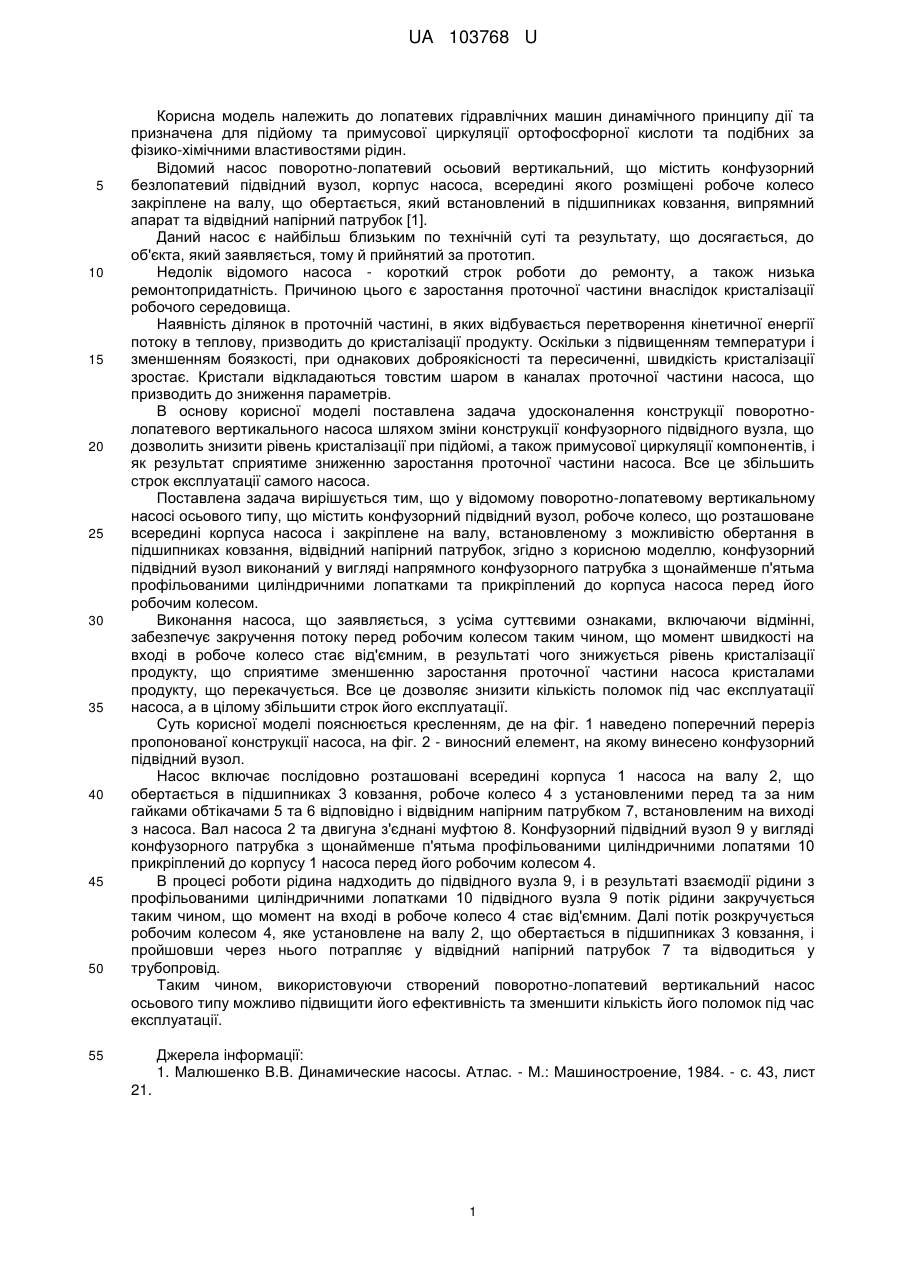

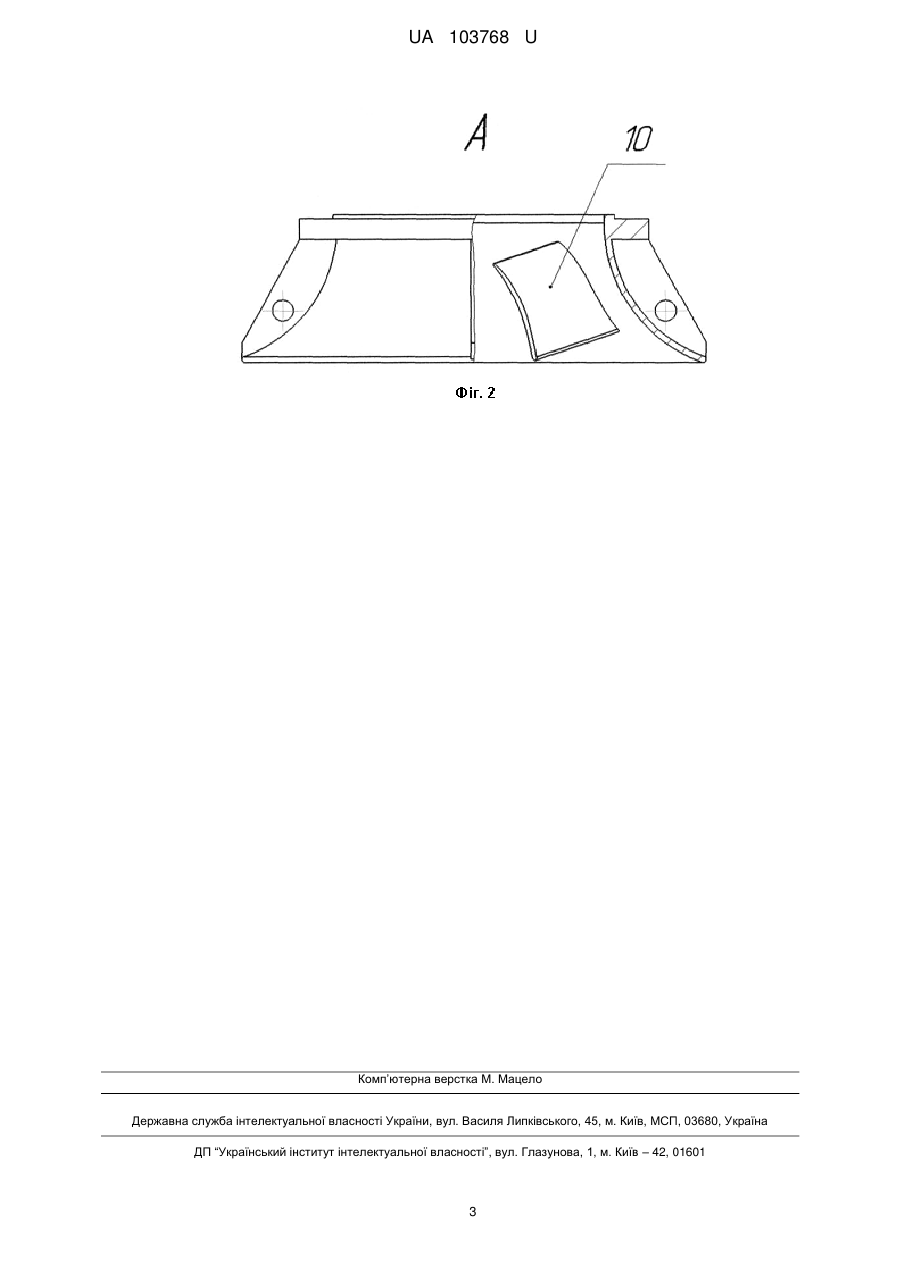

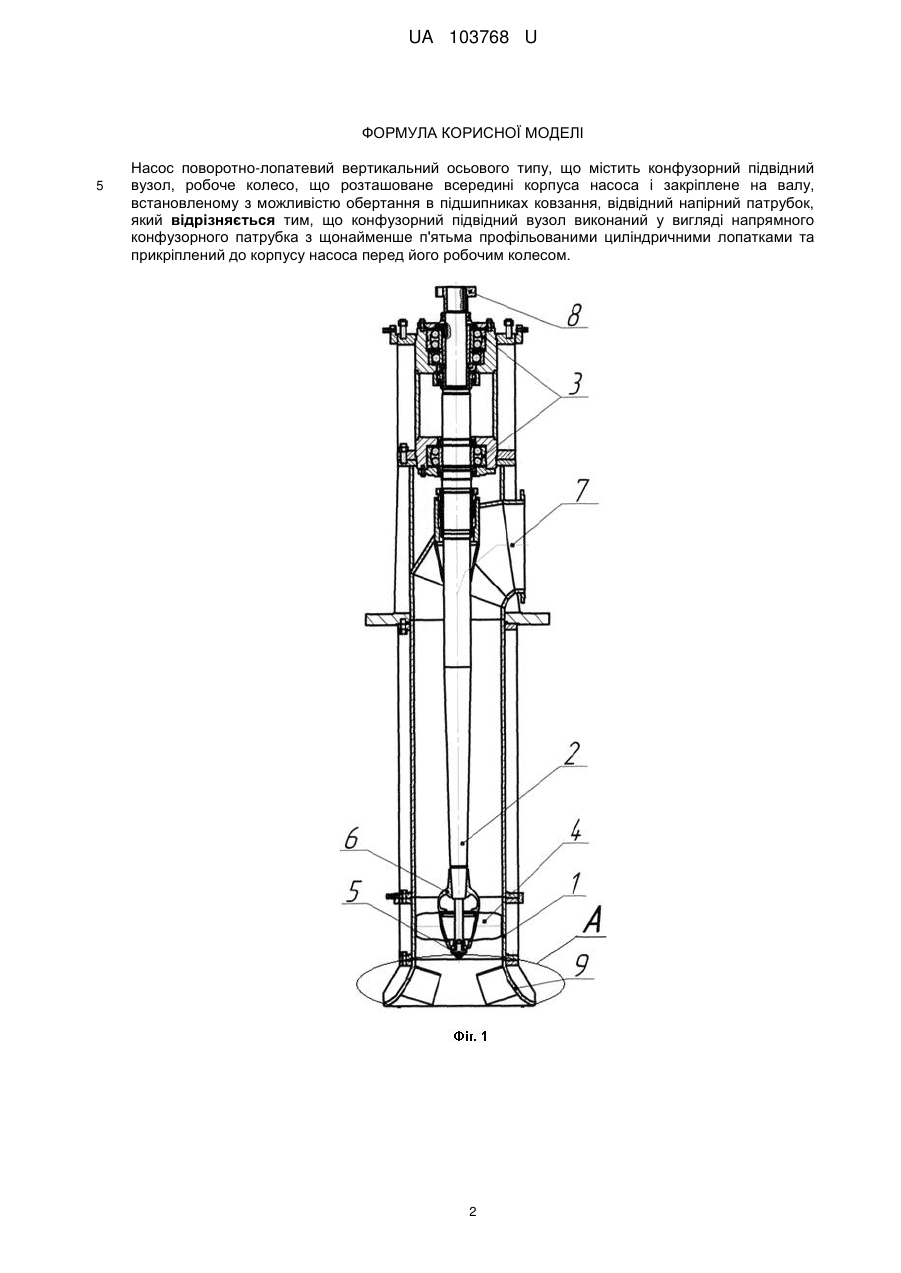

Реферат: Насос поворотно-лопатевий вертикальний осьового типу містить конфузорний підвідний вузол, робоче колесо, що розташоване всередині корпуса насоса і закріплене на валу, встановленому з можливістю обертання в підшипниках ковзання, відвідний напірний патрубок. Конфузорний підвідний вузол виконаний у вигляді напрямного конфузорного патрубка з щонайменше п'ятьма профільованими циліндричними лопатками та прикріплений до корпусу насоса перед його робочим колесом. UA 103768 U (54) НАСОС ПОВОРОТНО-ЛОПАТЕВИЙ ВЕРТИКАЛЬНИЙ ОСЬОВОГО ТИПУ UA 103768 U UA 103768 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до лопатевих гідравлічних машин динамічного принципу дії та призначена для підйому та примусової циркуляції ортофосфорної кислоти та подібних за фізико-хімічними властивостями рідин. Відомий насос поворотно-лопатевий осьовий вертикальний, що містить конфузорний безлопатевий підвідний вузол, корпус насоса, всередині якого розміщені робоче колесо закріплене на валу, що обертається, який встановлений в підшипниках ковзання, випрямний апарат та відвідний напірний патрубок [1]. Даний насос є найбільш близьким по технічній суті та результату, що досягається, до об'єкта, який заявляється, тому й прийнятий за прототип. Недолік відомого насоса - короткий строк роботи до ремонту, а також низька ремонтопридатність. Причиною цього є заростання проточної частини внаслідок кристалізації робочого середовища. Наявність ділянок в проточній частині, в яких відбувається перетворення кінетичної енергії потоку в теплову, призводить до кристалізації продукту. Оскільки з підвищенням температури і зменшенням боязкості, при однакових доброякісності та пересиченні, швидкість кристалізації зростає. Кристали відкладаються товстим шаром в каналах проточної частини насоса, що призводить до зниження параметрів. В основу корисної моделі поставлена задача удосконалення конструкції поворотнолопатевого вертикального насоса шляхом зміни конструкції конфузорного підвідного вузла, що дозволить знизити рівень кристалізації при підйомі, а також примусової циркуляції компонентів, і як результат сприятиме зниженню заростання проточної частини насоса. Все це збільшить строк експлуатації самого насоса. Поставлена задача вирішується тим, що у відомому поворотно-лопатевому вертикальному насосі осьового типу, що містить конфузорний підвідний вузол, робоче колесо, що розташоване всередині корпуса насоса і закріплене на валу, встановленому з можливістю обертання в підшипниках ковзання, відвідний напірний патрубок, згідно з корисною моделлю, конфузорний підвідний вузол виконаний у вигляді напрямного конфузорного патрубка з щонайменше п'ятьма профільованими циліндричними лопатками та прикріплений до корпуса насоса перед його робочим колесом. Виконання насоса, що заявляється, з усіма суттєвими ознаками, включаючи відмінні, забезпечує закручення потоку перед робочим колесом таким чином, що момент швидкості на вході в робоче колесо стає від'ємним, в результаті чого знижується рівень кристалізації продукту, що сприятиме зменшенню заростання проточної частини насоса кристалами продукту, що перекачується. Все це дозволяє знизити кількість поломок під час експлуатації насоса, а в цілому збільшити строк його експлуатації. Суть корисної моделі пояснюється кресленням, де на фіг. 1 наведено поперечний переріз пропонованої конструкції насоса, на фіг. 2 - виносний елемент, на якому винесено конфузорний підвідний вузол. Насос включає послідовно розташовані всередині корпуса 1 насоса на валу 2, що обертається в підшипниках 3 ковзання, робоче колесо 4 з установленими перед та за ним гайками обтікачами 5 та 6 відповідно і відвідним напірним патрубком 7, встановленим на виході з насоса. Вал насоса 2 та двигуна з'єднані муфтою 8. Конфузорний підвідний вузол 9 у вигляді конфузорного патрубка з щонайменше п'ятьма профільованими циліндричними лопатями 10 прикріплений до корпусу 1 насоса перед його робочим колесом 4. В процесі роботи рідина надходить до підвідного вузла 9, і в результаті взаємодії рідини з профільованими циліндричними лопатками 10 підвідного вузла 9 потік рідини закручується таким чином, що момент на вході в робоче колесо 4 стає від'ємним. Далі потік розкручується робочим колесом 4, яке установлене на валу 2, що обертається в підшипниках 3 ковзання, і пройшовши через нього потрапляє у відвідний напірний патрубок 7 та відводиться у трубопровід. Таким чином, використовуючи створений поворотно-лопатевий вертикальний насос осьового типу можливо підвищити його ефективність та зменшити кількість його поломок під час експлуатації. Джерела інформації: 1. Малюшенко В.В. Динамические насосы. Атлас. - Μ.: Машиностроение, 1984. - с. 43, лист 55 21. 1 UA 103768 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Насос поворотно-лопатевий вертикальний осьового типу, що містить конфузорний підвідний вузол, робоче колесо, що розташоване всередині корпуса насоса і закріплене на валу, встановленому з можливістю обертання в підшипниках ковзання, відвідний напірний патрубок, який відрізняється тим, що конфузорний підвідний вузол виконаний у вигляді напрямного конфузорного патрубка з щонайменше п'ятьма профільованими циліндричними лопатками та прикріплений до корпусу насоса перед його робочим колесом. 2 UA 103768 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
