Гідроавтоматична установка підготовки води фільтруванням зі змінною площею поперечного перерізу повітровідділювача

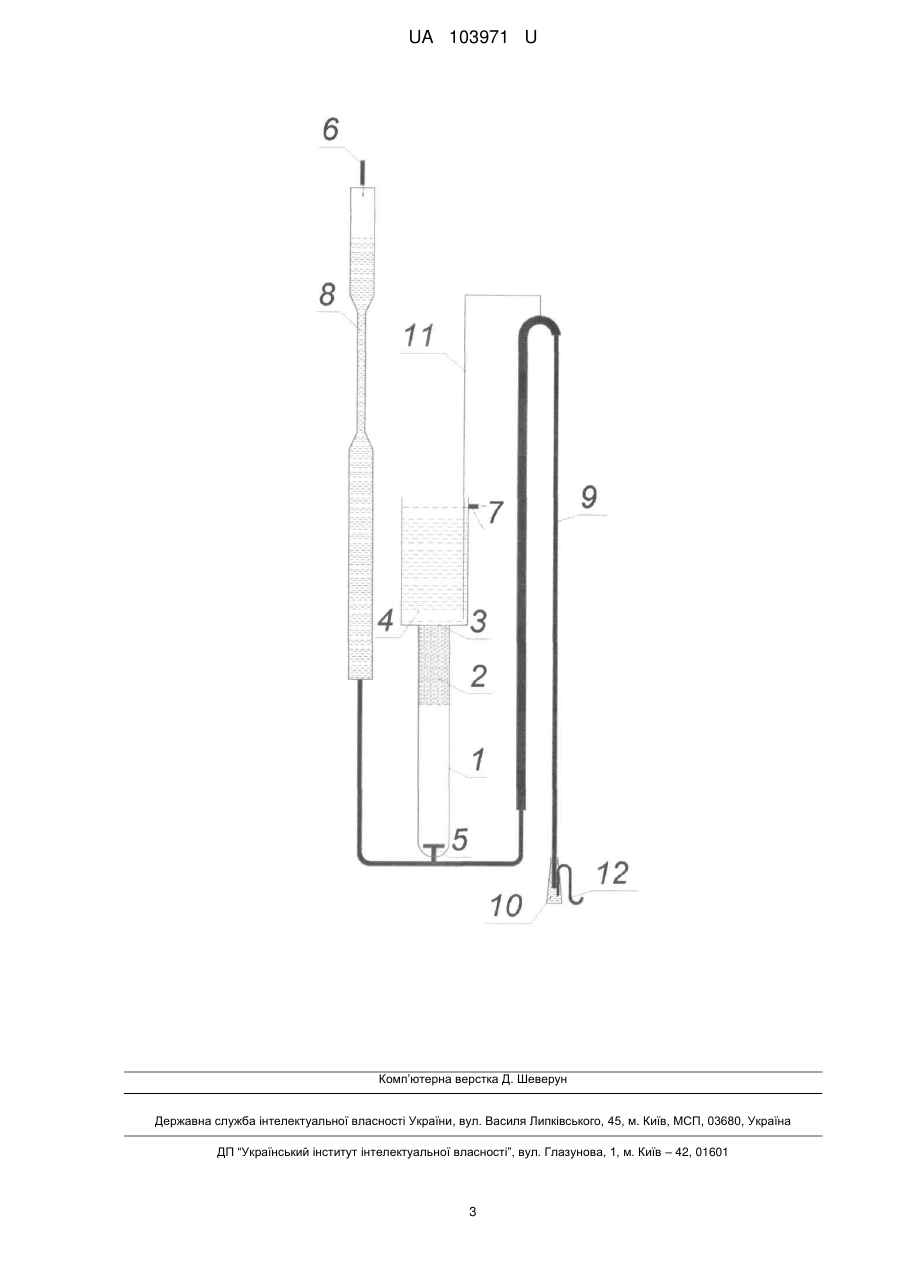

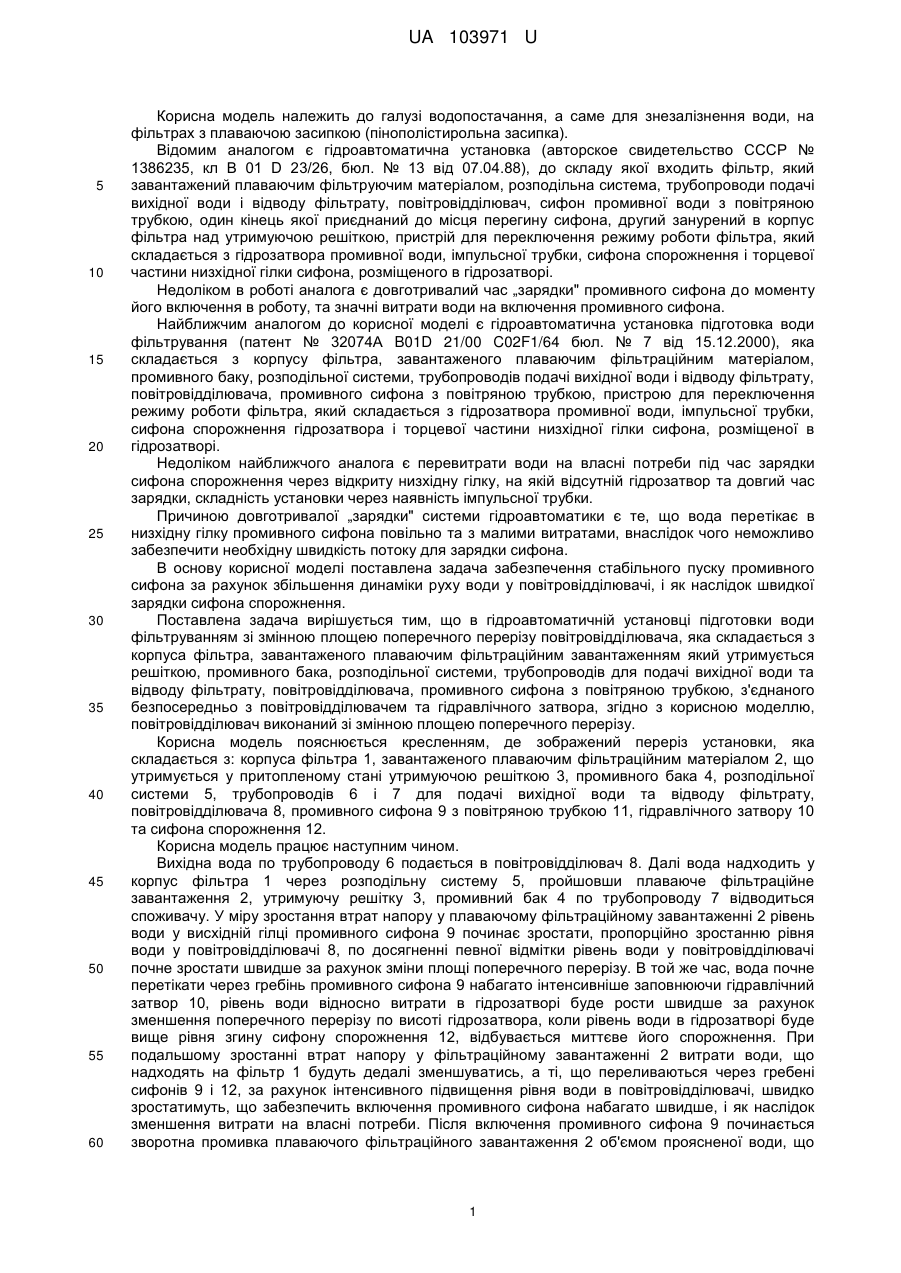

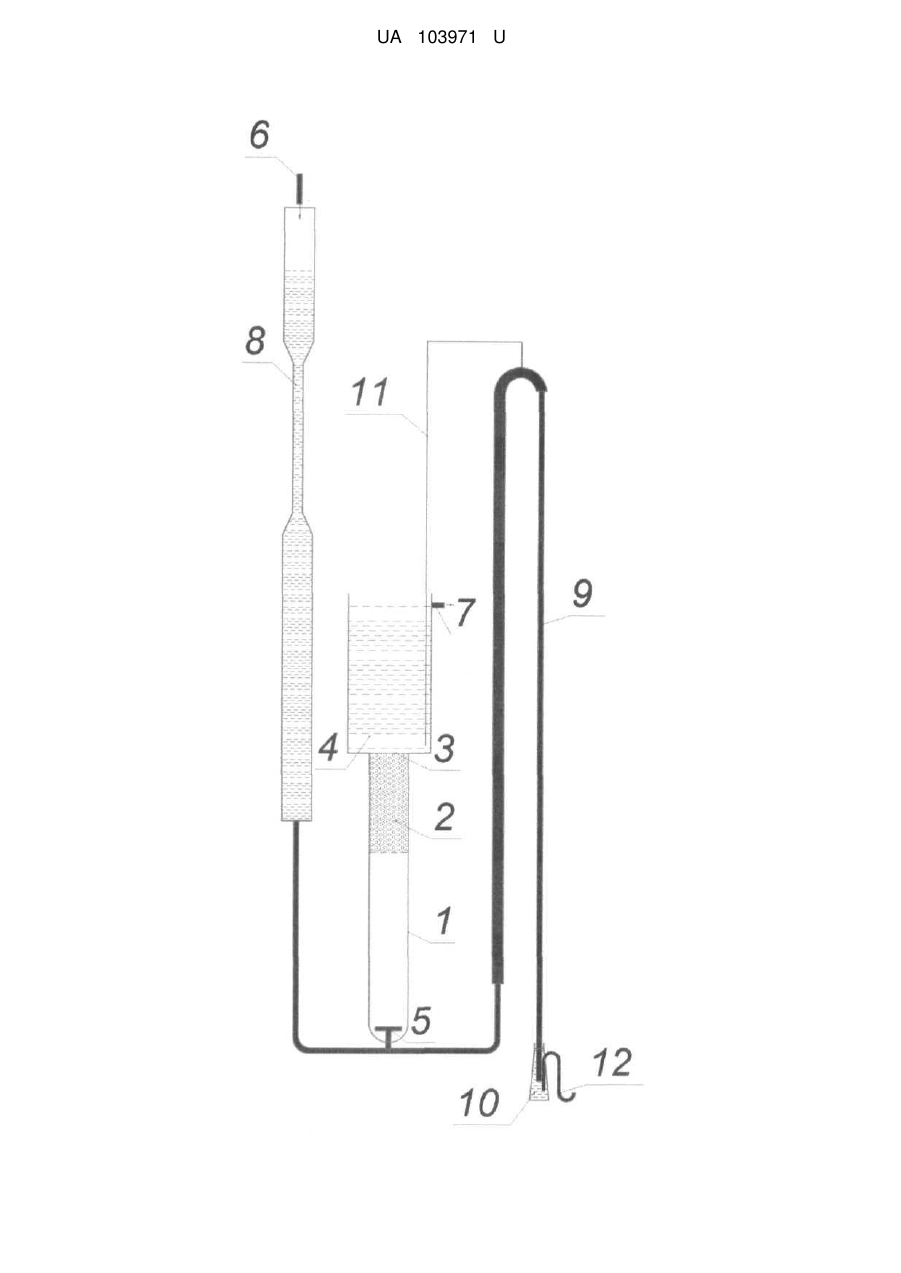

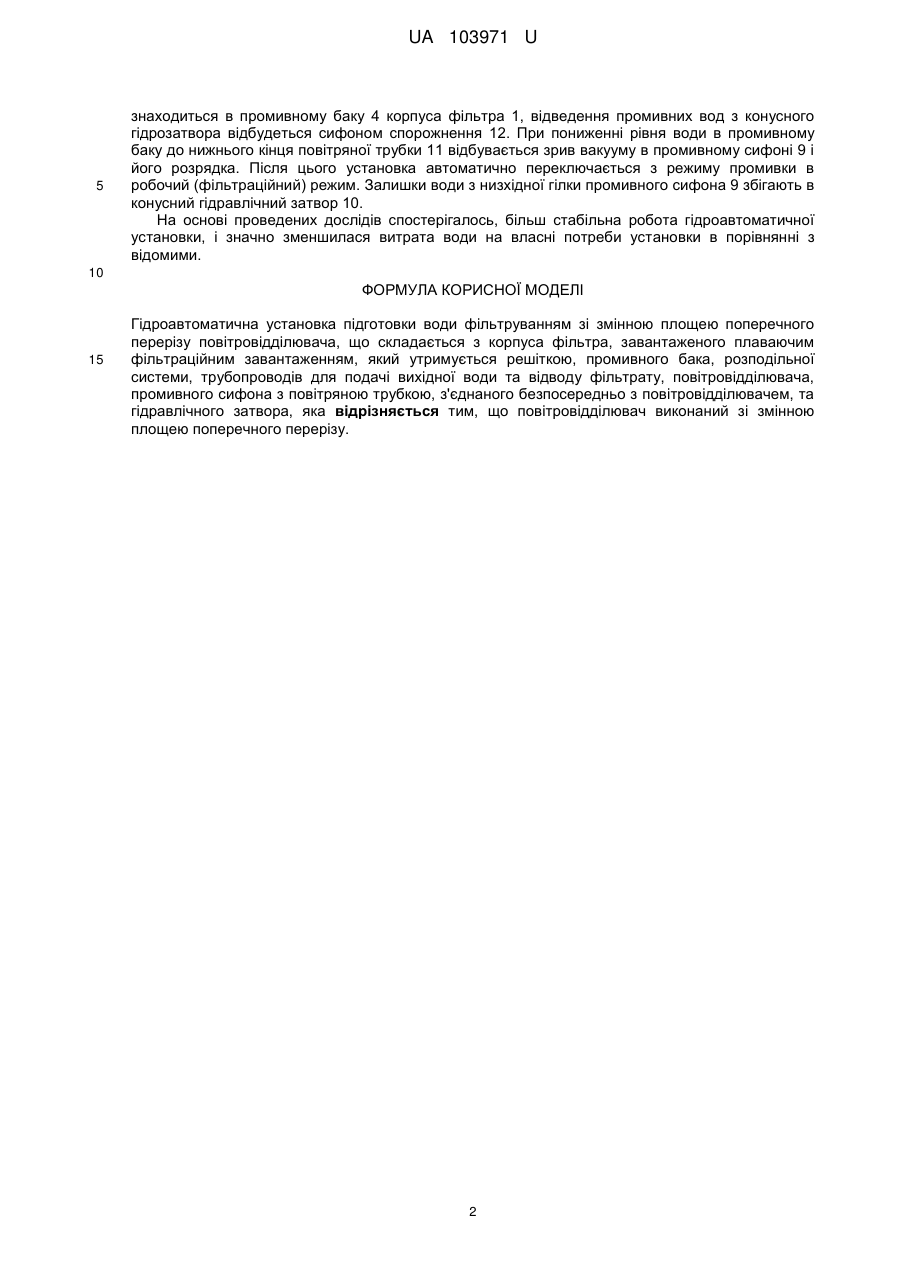

Реферат: Гідроавтоматична установка підготовки води фільтруванням зі змінною площею поперечного перерізу повітровідділювача складається з корпуса фільтра, завантаженого плаваючим фільтраційним завантаженням, який утримується решіткою, промивного бака, розподільної системи, трубопроводів для подачі вихідної води та відводу фільтрату, повітровідділювача, промивного сифона з повітряною трубкою, з'єднаного безпосередньо з повітровідділювачем, та гідравлічного затвора. Повітровідділювач виконаний зі змінною площею поперечного перерізу. UA 103971 U (12) UA 103971 U UA 103971 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі водопостачання, а саме для знезалізнення води, на фільтрах з плаваючою засипкою (пінополістирольна засипка). Відомим аналогом є гідроавтоматична установка (авторское свидетельство СССР № 1386235, кл В 01 D 23/26, бюл. № 13 від 07.04.88), до складу якої входить фільтр, який завантажений плаваючим фільтруючим матеріалом, розподільна система, трубопроводи подачі вихідної води і відводу фільтрату, повітровідділювач, сифон промивної води з повітряною трубкою, один кінець якої приєднаний до місця перегину сифона, другий занурений в корпус фільтра над утримуючою решіткою, пристрій для переключення режиму роботи фільтра, який складається з гідрозатвора промивної води, імпульсної трубки, сифона спорожнення і торцевої частини низхідної гілки сифона, розміщеного в гідрозатворі. Недоліком в роботі аналога є довготривалий час „зарядки" промивного сифона до моменту його включення в роботу, та значні витрати води на включення промивного сифона. Найближчим аналогом до корисної моделі є гідроавтоматична установка підготовка води фільтрування (патент № 32074А B01D 21/00 C02F1/64 бюл. № 7 від 15.12.2000), яка складається з корпусу фільтра, завантаженого плаваючим фільтраційним матеріалом, промивного баку, розподільної системи, трубопроводів подачі вихідної води і відводу фільтрату, повітровідділювача, промивного сифона з повітряною трубкою, пристрою для переключення режиму роботи фільтра, який складається з гідрозатвора промивної води, імпульсної трубки, сифона спорожнення гідрозатвора і торцевої частини низхідної гілки сифона, розміщеної в гідрозатворі. Недоліком найближчого аналога є перевитрати води на власні потреби під час зарядки сифона спорожнення через відкриту низхідну гілку, на якій відсутній гідрозатвор та довгий час зарядки, складність установки через наявність імпульсної трубки. Причиною довготривалої „зарядки" системи гідроавтоматики є те, що вода перетікає в низхідну гілку промивного сифона повільно та з малими витратами, внаслідок чого неможливо забезпечити необхідну швидкість потоку для зарядки сифона. В основу корисної моделі поставлена задача забезпечення стабільного пуску промивного сифона за рахунок збільшення динаміки руху води у повітровідділювачі, і як наслідок швидкої зарядки сифона спорожнення. Поставлена задача вирішується тим, що в гідроавтоматичній установці підготовки води фільтруванням зі змінною площею поперечного перерізу повітровідділювача, яка складається з корпуса фільтра, завантаженого плаваючим фільтраційним завантаженням який утримується решіткою, промивного бака, розподільної системи, трубопроводів для подачі вихідної води та відводу фільтрату, повітровідділювача, промивного сифона з повітряною трубкою, з'єднаного безпосередньо з повітровідділювачем та гідравлічного затвора, згідно з корисною моделлю, повітровідділювач виконаний зі змінною площею поперечного перерізу. Корисна модель пояснюється кресленням, де зображений переріз установки, яка складається з: корпуса фільтра 1, завантаженого плаваючим фільтраційним матеріалом 2, що утримується у притопленому стані утримуючою решіткою 3, промивного бака 4, розподільної системи 5, трубопроводів 6 і 7 для подачі вихідної води та відводу фільтрату, повітровідділювача 8, промивного сифона 9 з повітряною трубкою 11, гідравлічного затвору 10 та сифона спорожнення 12. Корисна модель працює наступним чином. Вихідна вода по трубопроводу 6 подається в повітровідділювач 8. Далі вода надходить у корпус фільтра 1 через розподільну систему 5, пройшовши плаваюче фільтраційне завантаження 2, утримуючу решітку 3, промивний бак 4 по трубопроводу 7 відводиться споживачу. У міру зростання втрат напору у плаваючому фільтраційному завантаженні 2 рівень води у висхідній гілці промивного сифона 9 починає зростати, пропорційно зростанню рівня води у повітровідділювачі 8, по досягненні певної відмітки рівень води у повітровідділювачі почне зростати швидше за рахунок зміни площі поперечного перерізу. В той же час, вода почне перетікати через гребінь промивного сифона 9 набагато інтенсивніше заповнюючи гідравлічний затвор 10, рівень води відносно витрати в гідрозатворі буде рости швидше за рахунок зменшення поперечного перерізу по висоті гідрозатвора, коли рівень води в гідрозатворі буде вище рівня згину сифону спорожнення 12, відбувається миттєве його спорожнення. При подальшому зростанні втрат напору у фільтраційному завантаженні 2 витрати води, що надходять на фільтр 1 будуть дедалі зменшуватись, а ті, що переливаються через гребені сифонів 9 і 12, за рахунок інтенсивного підвищення рівня води в повітровідділювачі, швидко зростатимуть, що забезпечить включення промивного сифона набагато швидше, і як наслідок зменшення витрати на власні потреби. Після включення промивного сифона 9 починається зворотна промивка плаваючого фільтраційного завантаження 2 об'ємом проясненої води, що 1 UA 103971 U 5 знаходиться в промивному баку 4 корпуса фільтра 1, відведення промивних вод з конусного гідрозатвора відбудеться сифоном спорожнення 12. При пониженні рівня води в промивному баку до нижнього кінця повітряної трубки 11 відбувається зрив вакууму в промивному сифоні 9 і його розрядка. Після цього установка автоматично переключається з режиму промивки в робочий (фільтраційний) режим. Залишки води з низхідної гілки промивного сифона 9 збігають в конусний гідравлічний затвор 10. На основі проведених дослідів спостерігалось, більш стабільна робота гідроавтоматичної установки, і значно зменшилася витрата води на власні потреби установки в порівнянні з відомими. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Гідроавтоматична установка підготовки води фільтруванням зі змінною площею поперечного перерізу повітровідділювача, що складається з корпуса фільтра, завантаженого плаваючим фільтраційним завантаженням, який утримується решіткою, промивного бака, розподільної системи, трубопроводів для подачі вихідної води та відводу фільтрату, повітровідділювача, промивного сифона з повітряною трубкою, з'єднаного безпосередньо з повітровідділювачем, та гідравлічного затвора, яка відрізняється тим, що повітровідділювач виконаний зі змінною площею поперечного перерізу. 2 UA 103971 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
