Індикатор голосовий

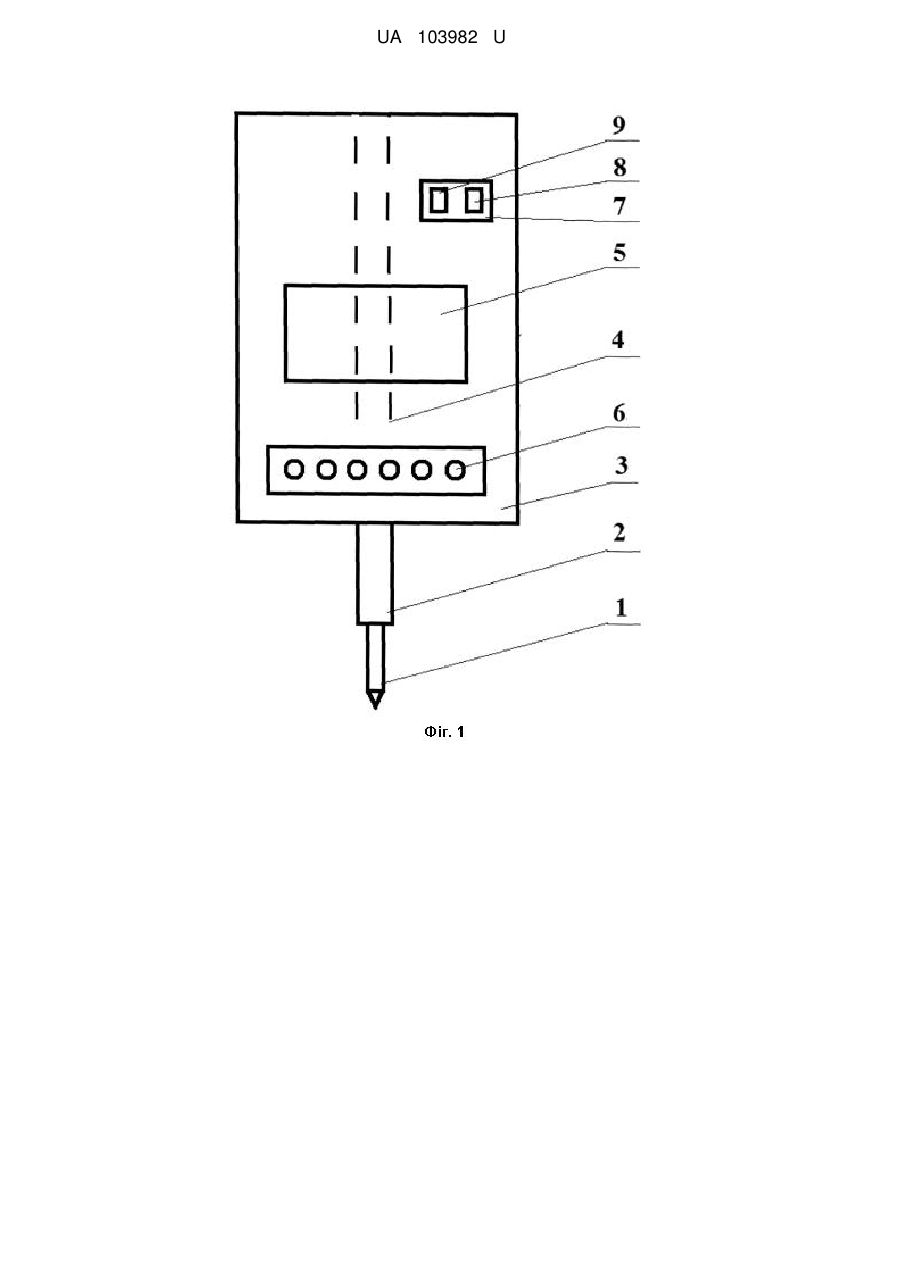

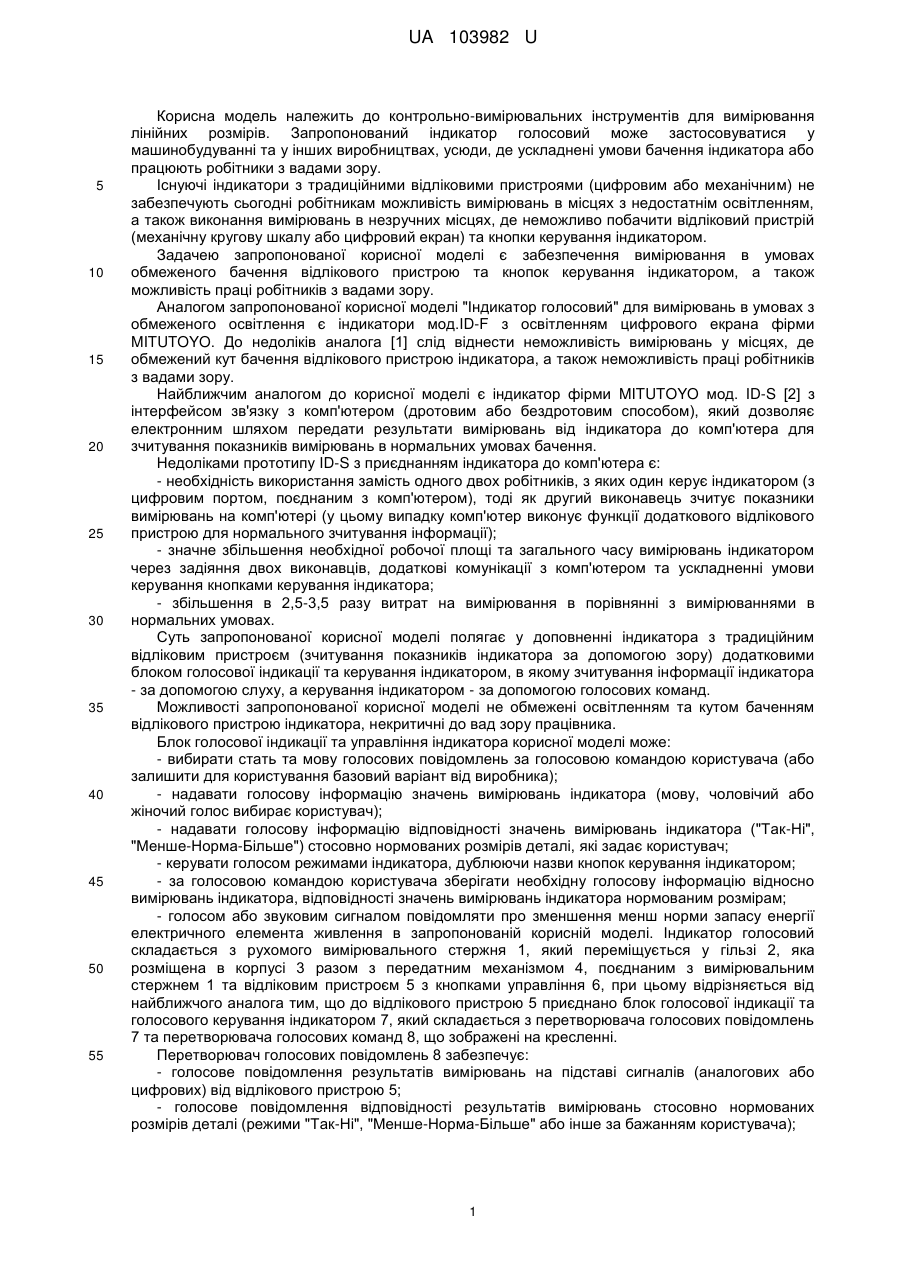

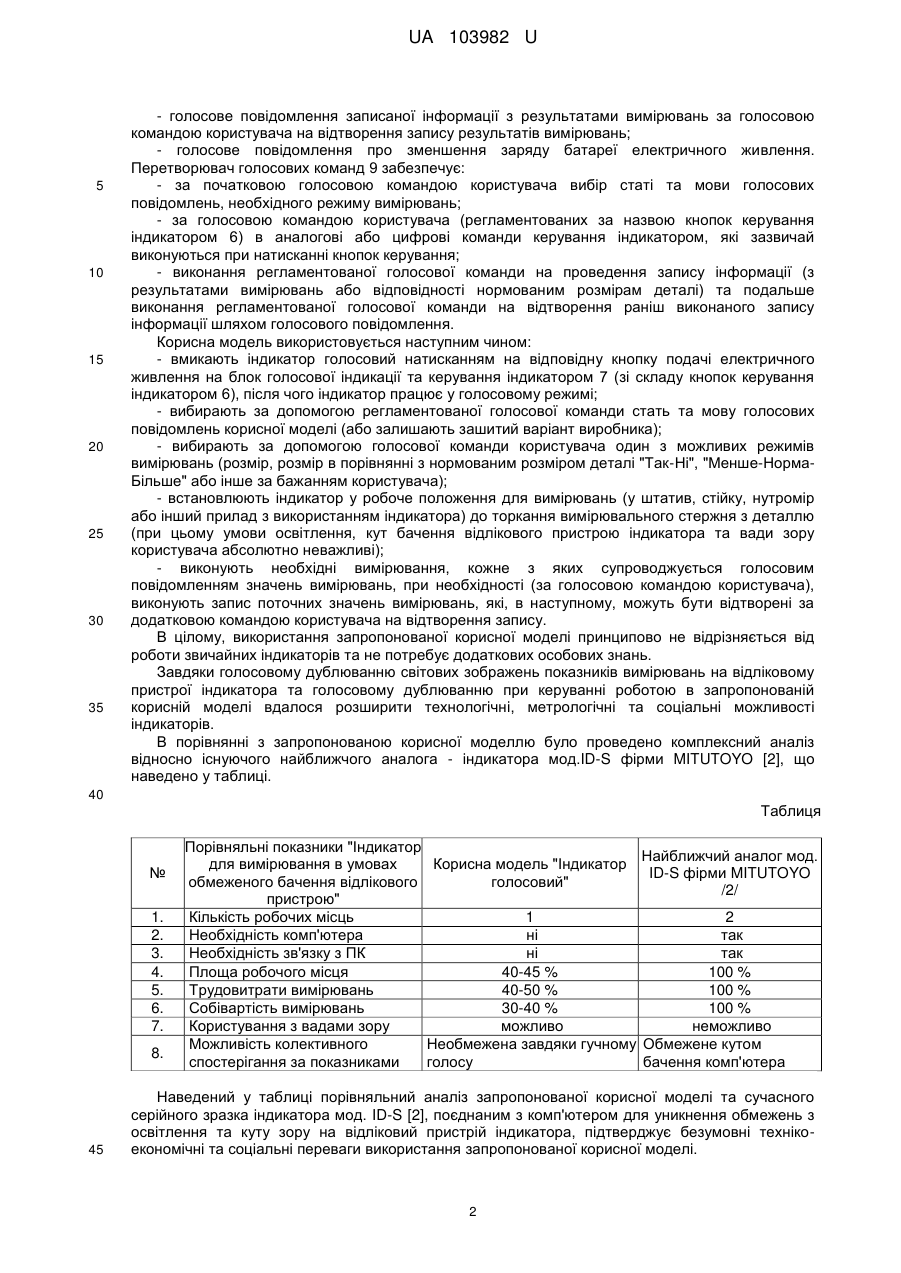

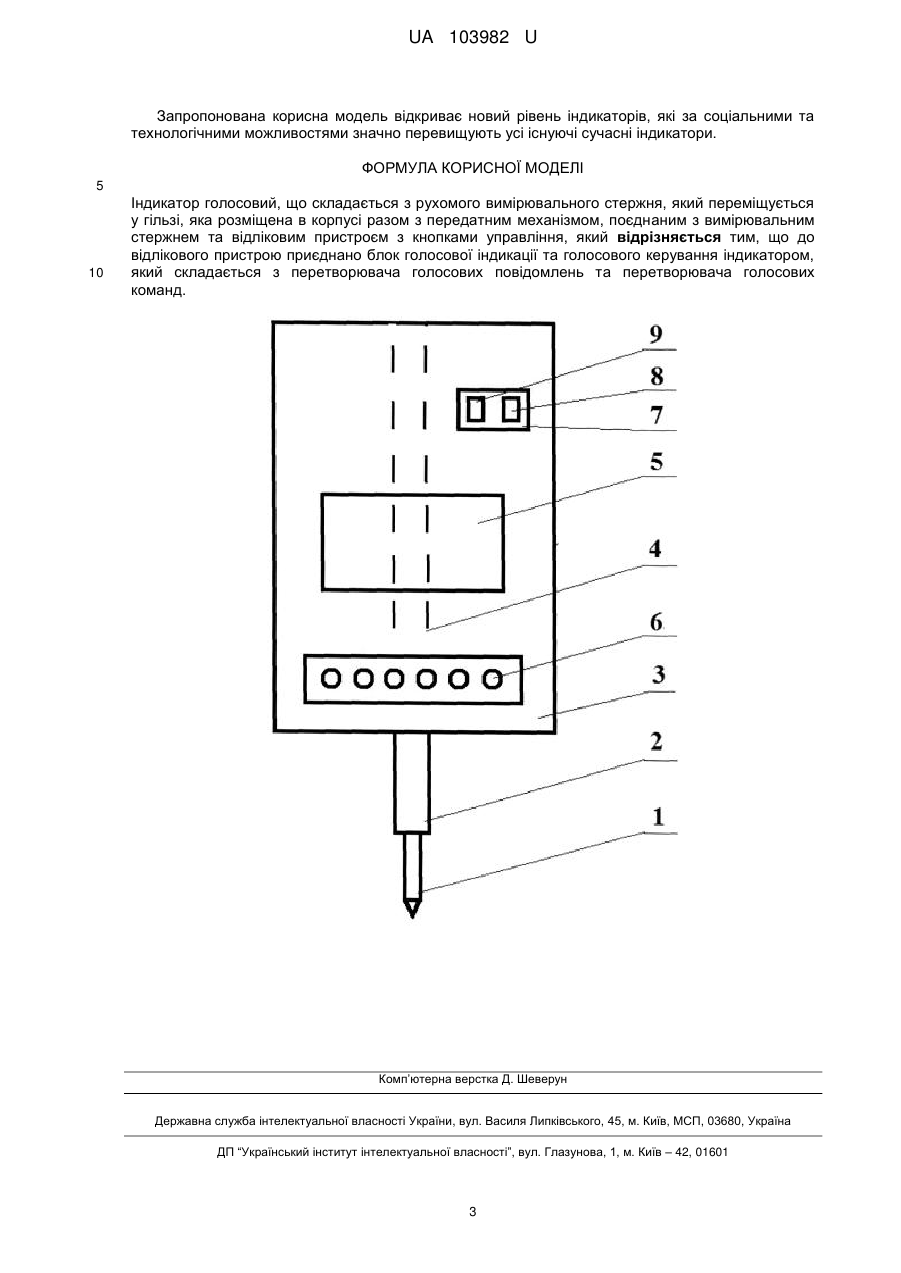

Реферат: UA 103982 U UA 103982 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до контрольно-вимірювальних інструментів для вимірювання лінійних розмірів. Запропонований індикатор голосовий може застосовуватися у машинобудуванні та у інших виробництвах, усюди, де ускладнені умови бачення індикатора або працюють робітники з вадами зору. Існуючі індикатори з традиційними відліковими пристроями (цифровим або механічним) не забезпечують сьогодні робітникам можливість вимірювань в місцях з недостатнім освітленням, а також виконання вимірювань в незручних місцях, де неможливо побачити відліковий пристрій (механічну кругову шкалу або цифровий екран) та кнопки керування індикатором. Задачею запропонованої корисної моделі є забезпечення вимірювання в умовах обмеженого бачення відлікового пристрою та кнопок керування індикатором, а також можливість праці робітників з вадами зору. Аналогом запропонованої корисної моделі "Індикатор голосовий" для вимірювань в умовах з обмеженого освітлення є індикатори мод.ID-F з освітленням цифрового екрана фірми MITUTOYO. До недоліків аналога [1] слід віднести неможливість вимірювань у місцях, де обмежений кут бачення відлікового пристрою індикатора, а також неможливість праці робітників з вадами зору. Найближчим аналогом до корисної моделі є індикатор фірми MITUTOYO мод. ID-S [2] з інтерфейсом зв'язку з комп'ютером (дротовим або бездротовим способом), який дозволяє електронним шляхом передати результати вимірювань від індикатора до комп'ютера для зчитування показників вимірювань в нормальних умовах бачення. Недоліками прототипу ID-S з приєднанням індикатора до комп'ютера є: - необхідність використання замість одного двох робітників, з яких один керує індикатором (з цифровим портом, поєднаним з комп'ютером), тоді як другий виконавець зчитує показники вимірювань на комп'ютері (у цьому випадку комп'ютер виконує функції додаткового відлікового пристрою для нормального зчитування інформації); - значне збільшення необхідної робочої площі та загального часу вимірювань індикатором через задіяння двох виконавців, додаткові комунікації з комп'ютером та ускладненні умови керування кнопками керування індикатора; - збільшення в 2,5-3,5 разу витрат на вимірювання в порівнянні з вимірюваннями в нормальних умовах. Суть запропонованої корисної моделі полягає у доповненні індикатора з традиційним відліковим пристроєм (зчитування показників індикатора за допомогою зору) додатковими блоком голосової індикації та керування індикатором, в якому зчитування інформації індикатора - за допомогою слуху, а керування індикатором - за допомогою голосових команд. Можливості запропонованої корисної моделі не обмежені освітленням та кутом баченням відлікового пристрою індикатора, некритичні до вад зору працівника. Блок голосової індикації та управління індикатора корисної моделі може: - вибирати стать та мову голосових повідомлень за голосовою командою користувача (або залишити для користування базовий варіант від виробника); - надавати голосову інформацію значень вимірювань індикатора (мову, чоловічий або жіночий голос вибирає користувач); - надавати голосову інформацію відповідності значень вимірювань індикатора ("Так-Ні", "Менше-Норма-Більше") стосовно нормованих розмірів деталі, які задає користувач; - керувати голосом режимами індикатора, дублюючи назви кнопок керування індикатором; - за голосовою командою користувача зберігати необхідну голосову інформацію відносно вимірювань індикатора, відповідності значень вимірювань індикатора нормованим розмірам; - голосом або звуковим сигналом повідомляти про зменшення менш норми запасу енергії електричного елемента живлення в запропонованій корисній моделі. Індикатор голосовий складається з рухомого вимірювального стержня 1, який переміщується у гільзі 2, яка розміщена в корпусі 3 разом з передатним механізмом 4, поєднаним з вимірювальним стержнем 1 та відліковим пристроєм 5 з кнопками управління 6, при цьому відрізняється від найближчого аналога тим, що до відлікового пристрою 5 приєднано блок голосової індикації та голосового керування індикатором 7, який складається з перетворювача голосових повідомлень 7 та перетворювача голосових команд 8, що зображені на кресленні. Перетворювач голосових повідомлень 8 забезпечує: - голосове повідомлення результатів вимірювань на підставі сигналів (аналогових або цифрових) від відлікового пристрою 5; - голосове повідомлення відповідності результатів вимірювань стосовно нормованих розмірів деталі (режими "Так-Ні", "Менше-Норма-Більше" або інше за бажанням користувача); 1 UA 103982 U 5 10 15 20 25 30 35 - голосове повідомлення записаної інформації з результатами вимірювань за голосовою командою користувача на відтворення запису результатів вимірювань; - голосове повідомлення про зменшення заряду батареї електричного живлення. Перетворювач голосових команд 9 забезпечує: - за початковою голосовою командою користувача вибір статі та мови голосових повідомлень, необхідного режиму вимірювань; - за голосовою командою користувача (регламентованих за назвою кнопок керування індикатором 6) в аналогові або цифрові команди керування індикатором, які зазвичай виконуються при натисканні кнопок керування; - виконання регламентованої голосової команди на проведення запису інформації (з результатами вимірювань або відповідності нормованим розмірам деталі) та подальше виконання регламентованої голосової команди на відтворення раніш виконаного запису інформації шляхом голосового повідомлення. Корисна модель використовується наступним чином: - вмикають індикатор голосовий натисканням на відповідну кнопку подачі електричного живлення на блок голосової індикації та керування індикатором 7 (зі складу кнопок керування індикатором 6), після чого індикатор працює у голосовому режимі; - вибирають за допомогою регламентованої голосової команди стать та мову голосових повідомлень корисної моделі (або залишають зашитий варіант виробника); - вибирають за допомогою голосової команди користувача один з можливих режимів вимірювань (розмір, розмір в порівнянні з нормованим розміром деталі "Так-Ні", "Менше-НормаБільше" або інше за бажанням користувача); - встановлюють індикатор у робоче положення для вимірювань (у штатив, стійку, нутромір або інший прилад з використанням індикатора) до торкання вимірювального стержня з деталлю (при цьому умови освітлення, кут бачення відлікового пристрою індикатора та вади зору користувача абсолютно неважливі); - виконують необхідні вимірювання, кожне з яких супроводжується голосовим повідомленням значень вимірювань, при необхідності (за голосовою командою користувача), виконують запис поточних значень вимірювань, які, в наступному, можуть бути відтворені за додатковою командою користувача на відтворення запису. В цілому, використання запропонованої корисної моделі принципово не відрізняється від роботи звичайних індикаторів та не потребує додаткових особових знань. Завдяки голосовому дублюванню світових зображень показників вимірювань на відліковому пристрої індикатора та голосовому дублюванню при керуванні роботою в запропонованій корисній моделі вдалося розширити технологічні, метрологічні та соціальні можливості індикаторів. В порівнянні з запропонованою корисної моделлю було проведено комплексний аналіз відносно існуючого найближчого аналога - індикатора мод.ID-S фірми MITUTOYO [2], що наведено у таблиці. 40 Таблиця № 1. 2. 3. 4. 5. 6. 7. 8. 45 Порівняльні показники "Індикатор для вимірювання в умовах Корисна модель "Індикатор обмеженого бачення відлікового голосовий" пристрою" Кількість робочих місць 1 Необхідність комп'ютера ні Необхідність зв'язку з ПК ні Площа робочого місця 40-45 % Трудовитрати вимірювань 40-50 % Собівартість вимірювань 30-40 % Користування з вадами зору можливо Можливість колективного Необмежена завдяки гучному спостерігання за показниками голосу Найближчий аналог мод. ID-S фірми MITUTOYO /2/ 2 так так 100 % 100 % 100 % неможливо Обмежене кутом бачення комп'ютера Наведений у таблиці порівняльний аналіз запропонованої корисної моделі та сучасного серійного зразка індикатора мод. ID-S [2], поєднаним з комп'ютером для уникнення обмежень з освітлення та куту зору на відліковий пристрій індикатора, підтверджує безумовні технікоекономічні та соціальні переваги використання запропонованої корисної моделі. 2 UA 103982 U Запропонована корисна модель відкриває новий рівень індикаторів, які за соціальними та технологічними можливостями значно перевищують усі існуючі сучасні індикатори. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Індикатор голосовий, що складається з рухомого вимірювального стержня, який переміщується у гільзі, яка розміщена в корпусі разом з передатним механізмом, поєднаним з вимірювальним стержнем та відліковим пристроєм з кнопками управління, який відрізняється тим, що до відлікового пристрою приєднано блок голосової індикації та голосового керування індикатором, який складається з перетворювача голосових повідомлень та перетворювача голосових команд. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
