Індикатор комп’ютерний

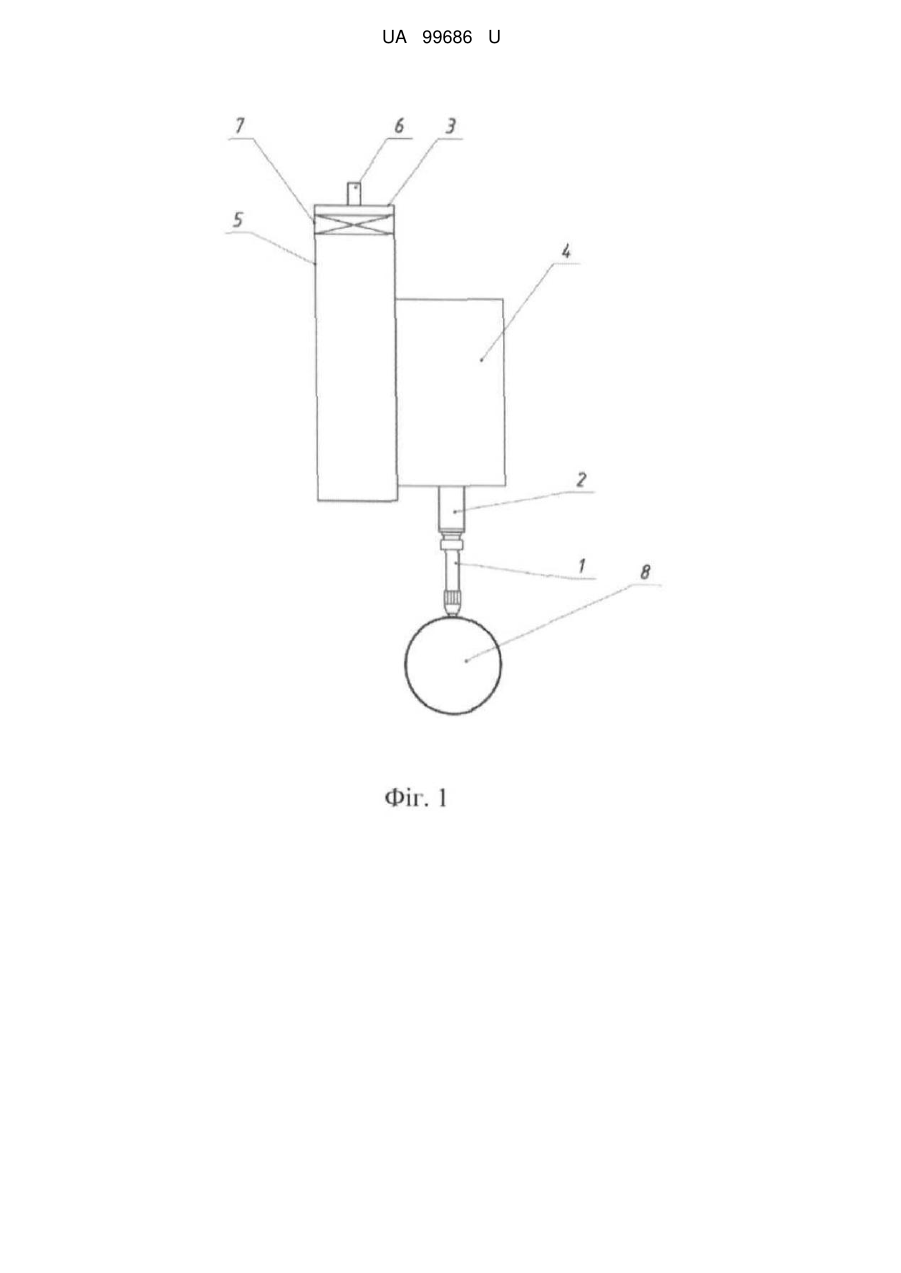

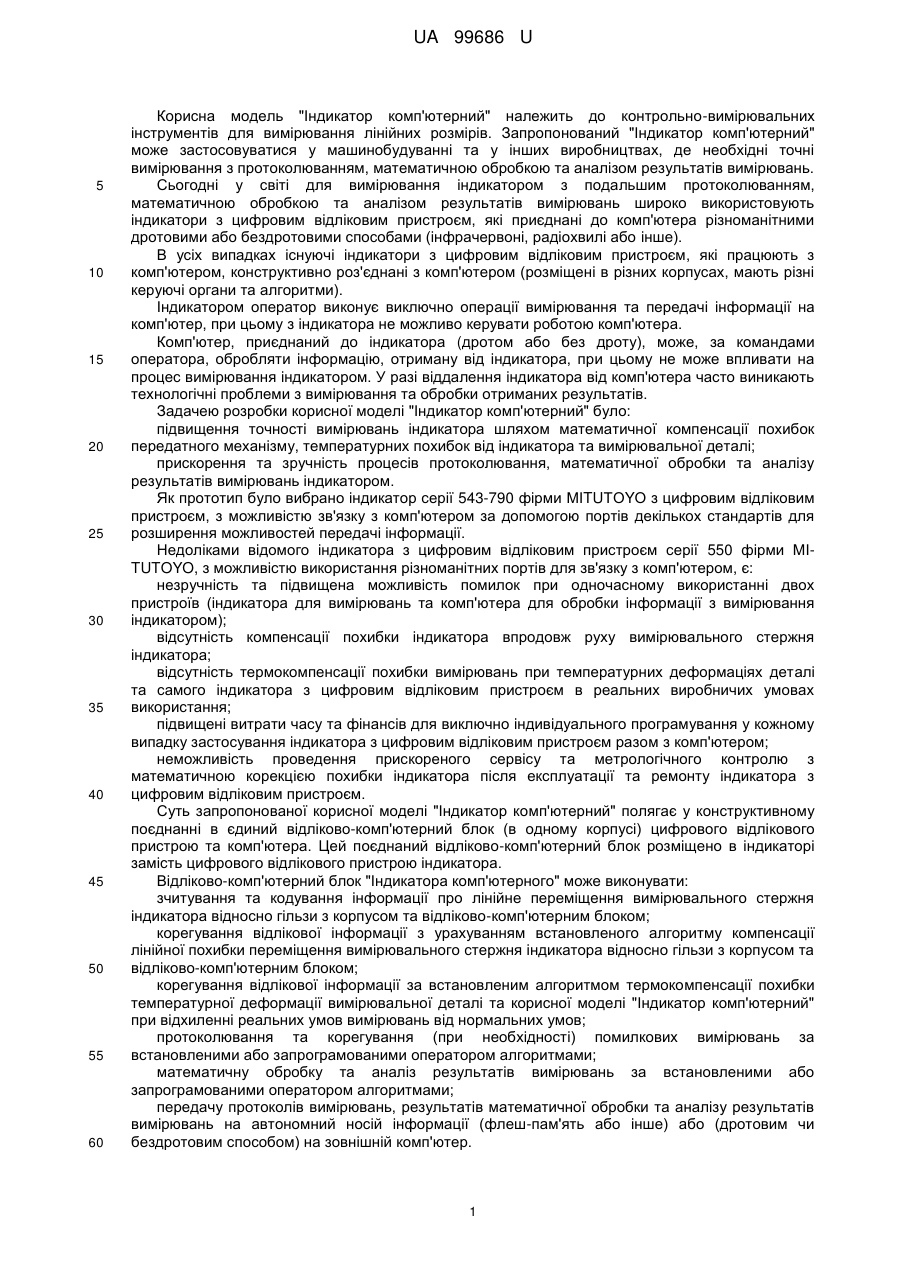

Реферат: Індикатор комп'ютерний складається з рухомого вимірювального стержня, який переміщується у гільзі, яка розмішена в корпусі разом з передатним механізмом, поєднаним з вимірювальним стержнем. В корпусі індикатора встановлено відліково-комп'ютерний блок, який поєднує в собі одночасно цифровий відліковий пристрій індикатора та комп'ютер, до якого підключені датчик температури та фотокамера. UA 99686 U (54) ІНДИКАТОР КОМП'ЮТЕРНИЙ UA 99686 U UA 99686 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель "Індикатор комп'ютерний" належить до контрольно-вимірювальних інструментів для вимірювання лінійних розмірів. Запропонований "Індикатор комп'ютерний" може застосовуватися у машинобудуванні та у інших виробництвах, де необхідні точні вимірювання з протоколюванням, математичною обробкою та аналізом результатів вимірювань. Сьогодні у світі для вимірювання індикатором з подальшим протоколюванням, математичною обробкою та аналізом результатів вимірювань широко використовують індикатори з цифровим відліковим пристроєм, які приєднані до комп'ютера різноманітними дротовими або бездротовими способами (інфрачервоні, радіохвилі або інше). В усіх випадках існуючі індикатори з цифровим відліковим пристроєм, які працюють з комп'ютером, конструктивно роз'єднані з комп'ютером (розміщені в різних корпусах, мають різні керуючі органи та алгоритми). Індикатором оператор виконує виключно операції вимірювання та передачі інформації на комп'ютер, при цьому з індикатора не можливо керувати роботою комп'ютера. Комп'ютер, приєднаний до індикатора (дротом або без дроту), може, за командами оператора, обробляти інформацію, отриману від індикатора, при цьому не може впливати на процес вимірювання індикатором. У разі віддалення індикатора від комп'ютера часто виникають технологічні проблеми з вимірювання та обробки отриманих результатів. Задачею розробки корисної моделі "Індикатор комп'ютерний" було: підвищення точності вимірювань індикатора шляхом математичної компенсації похибок передатного механізму, температурних похибок від індикатора та вимірювальної деталі; прискорення та зручність процесів протоколювання, математичної обробки та аналізу результатів вимірювань індикатором. Як прототип було вибрано індикатор серії 543-790 фірми МІTUТОYО з цифровим відліковим пристроєм, з можливістю зв'язку з комп'ютером за допомогою портів декількох стандартів для розширення можливостей передачі інформації. Недоліками відомого індикатора з цифровим відліковим пристроєм серії 550 фірми МІTUTOYO, з можливістю використання різноманітних портів для зв'язку з комп'ютером, є: незручність та підвищена можливість помилок при одночасному використанні двох пристроїв (індикатора для вимірювань та комп'ютера для обробки інформації з вимірювання індикатором); відсутність компенсації похибки індикатора впродовж руху вимірювального стержня індикатора; відсутність термокомпенсації похибки вимірювань при температурних деформаціях деталі та самого індикатора з цифровим відліковим пристроєм в реальних виробничих умовах використання; підвищені витрати часу та фінансів для виключно індивідуального програмування у кожному випадку застосування індикатора з цифровим відліковим пристроєм разом з комп'ютером; неможливість проведення прискореного сервісу та метрологічного контролю з математичною корекцією похибки індикатора після експлуатації та ремонту індикатора з цифровим відліковим пристроєм. Суть запропонованої корисної моделі "Індикатор комп'ютерний" полягає у конструктивному поєднанні в єдиний відліково-комп'ютерний блок (в одному корпусі) цифрового відлікового пристрою та комп'ютера. Цей поєднаний відліково-комп'ютерний блок розміщено в індикаторі замість цифрового відлікового пристрою індикатора. Відліково-комп'ютерний блок "Індикатора комп'ютерного" може виконувати: зчитування та кодування інформації про лінійне переміщення вимірювального стержня індикатора відносно гільзи з корпусом та відліково-комп'ютерним блоком; корегування відлікової інформації з урахуванням встановленого алгоритму компенсації лінійної похибки переміщення вимірювального стержня індикатора відносно гільзи з корпусом та відліково-комп'ютерним блоком; корегування відлікової інформації за встановленим алгоритмом термокомпенсації похибки температурної деформації вимірювальної деталі та корисної моделі "Індикатор комп'ютерний" при відхиленні реальних умов вимірювань від нормальних умов; протоколювання та корегування (при необхідності) помилкових вимірювань за встановленими або запрограмованими оператором алгоритмами; математичну обробку та аналіз результатів вимірювань за встановленими або запрограмованими оператором алгоритмами; передачу протоколів вимірювань, результатів математичної обробки та аналізу результатів вимірювань на автономний носій інформації (флеш-пам'ять або інше) або (дротовим чи бездротовим способом) на зовнішній комп'ютер. 1 UA 99686 U 5 10 15 20 25 30 35 40 45 50 55 60 Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 – індикатор комп'ютерний, поздовжній переріз, на фіг. 2 - індикатор комп'ютерний, поперечний переріз. Корисна модель "Індикатор комп'ютерний" складається з рухомого вимірювального стержня 1, який переміщується у гільзі 2, яка розміщена в корпусі 3 разом з передатним механізмом 4, поєднаним з вимірювальним стержнем 1, при цьому відрізняється від відомого прототипу тим, що в корпусі 3 індикатора замість цифрового відлікового пристрою встановлено відліковокомп'ютерний блок 5, який поєднує в собі одночасно цифровий відліковий пристрій індикатора та комп'ютер, до якого підключені датчик температури 6 та фотокамера 7 (фіг. 1, фіг. 2). Відліково-комп'ютерний блок 5 корисної моделі "Індикатор комп'ютерний" конструктивно поєднує в одному корпусі традиційний цифровий відліковий пристрій звичайного індикатора та міні-комп'ютер. Відліково-комп'ютерний блок 5 закріплено в корпусі 3 корисної моделі "Індикатор комп'ютерний" (фіг. 1, фіг. 2). Відліково-комп'ютерний блок 5 корисної моделі "Індикатор комп'ютерний" має сенсорний екран (з сенсорними та механічними кнопками), на якому може відображатися, за бажанням оператора, наступна інформація: календарна дата та час, температура задіяного засобу вимірювальної техніки (корисної моделі "Індикатор комп'ютерний"); фото та температура деталі (або вимірюваного міста на деталі); одиничні показники чергового вимірювання деталі; серія повторних вимірювань деталі (3, 5, 10 або за замовленням), які занесені у таблицю; таблиця математичної обробки серії повторних вимірювань (3, 5, 10 або за замовленням), у т.ч. середнє, середнє арифметичне відхилення, середнє квадратичне відхилення; індивідуальний розрахунок невизначеності типу В засобу вимірювальної техніки корисної моделі "Індикатор комп'ютерний" зазначеного типорозміру; протокол періодичного метрологічного контролю засобу вимірювальної техніки корисна модель "Індикатор комп'ютерний". Корисна модель "Індикатор комп'ютерний" використовується наступним чином: включають "Індикатор комп'ютерний" натисканням на відповідну кнопку (механічну або сенсорну) відліково-комп'ютерного блока 5, при цьому на екрані відліково-комп'ютерного блока 5 висвітлюється температура задіяного засобу вимірювальної техніки, яка регіструється у відліково-комп'ютерному блоці 5 (фіг. 1, фіг. 2); переміщують рухомий вимірювальний стержень 1 корисної моделі "Індикатора комп'ютерного" в початкове положення відносно деталі та виконують обнуління показників за допомогою кнопок (механічних або сенсорних) на відліково-комп'ютерному блоці 5 (фіг. 1, фіг. 2); датчиком температури 6 визначають температуру деталі 8 (для габаритних деталей 5 температуру визначають у конкретному місці вимірювання) та фотографують деталь за допомогою камери 7, цю інформацію регіструють у відліково-комп'ютерному блоці 5 (фіг. 1, фіг. 2); за допомогою кнопок на екрані відліково-комп'ютерного блока 5 задають режим вимірювань (одиничні або повторні вимірювання) та вибирають форму таблиці для математичної обробки результатів вимірювання; виконують температурне корегування похибки вимірювань з урахуванням дійсних температур корисної моделі "Індикатор комп'ютерний" та деталі 8, отриманих за допомогою датчика температури 6; виконують вимірювання корисною моделлю "Індикатор комп'ютерний", переміщуючи вимірювальний стержень (з початкового положення до положення вимірювання), при цьому отримані значення зчитують з екрана відліково-комп'ютерного блока 5 корисної моделі "Індикатор комп'ютерний"; при необхідності, прибирають помилкові значення вимірювань (у тому числі з таблиць) за допомогою кнопок на сенсорному екрані відліково-комп'ютерного блока 5 (фіг. 1, фіг. 2); після кожного метрологічного контролю засобу вимірювальної техніки "Індикатор комп'ютерний" (періодичного, поточного та після ремонту) виконують математичну лінійну компенсацію похибки переміщення вимірювального стержня 1 (поєднаного з передатним механізмом 4) вказаної корисної моделі "Індикатор комп'ютерний". Відповідно до корисної моделі "Індикатор комп'ютерний" було виготовлено дослідний зразок "Індикатора комп'ютерного" та проведено техніко-метрологічний аналіз в порівнянні з найбільш поширеним в Україні серійним індикатором МІКРОТЕХ мод 1МИГЦ/2/, який занесений до Державних Реєстрів України та Росії, що не поступається японському прототипу MITUTOYO /1/, див. табл. 2 UA 99686 U Таблиця № 1 2 3 4 5 6 7 8 9 5 10 Порівняльні показники Корисна модель "Індикатор Аналог 1МИГЦ з УИС "Індикатор з комп'ютером» комп'ютерний» МІКРОТЕХ /2/ Діапазон вимірювань, мм 0-13 0-12,7 Ціна поділки, мм 0,001 0,001 Похибка вимірювань, мм 0,0018 0,005 Вага індикатора з ПК, кг 0,350 1,250-4,750 Кількість операторів, чол. 1 2 Лінійна компенсація + Термокомпенсація + Камера + Датчик температури + Проведений у табл. порівняльний аналіз запропонованої корисної моделі "Індикатор комп'ютерний" та сучасного серійного зразка індикатора МІКРОТЕХ мод. 1МИГЦ з цифровим відліковим пристроєм, поєднаним з комп'ютером, підтверджує можливість практичної реалізації корисної моделі та безумовні техніко-економічні переваги корисної моделі "Індикатор комп'ютерний". Запропонована корисна модель "Індикатор комп'ютерний" відкриває новий рівень цифрових індикаторів, які за показниками та технологічними можливостями значно перевищують усі існуючі сучасні індикатори. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Індикатор комп'ютерний, що складається з рухомого вимірювального стержня, який переміщується у гільзі, яка розмішена в корпусі разом з передатним механізмом, поєднаним з вимірювальним стержнем, який відрізняється тим, що в корпусі індикатора встановлено відліково-комп'ютерний блок, який поєднує в собі одночасно цифровий відліковий пристрій індикатора та комп'ютер, до якого підключені датчик температури та фотокамера. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
