Індикатор магнітного поля

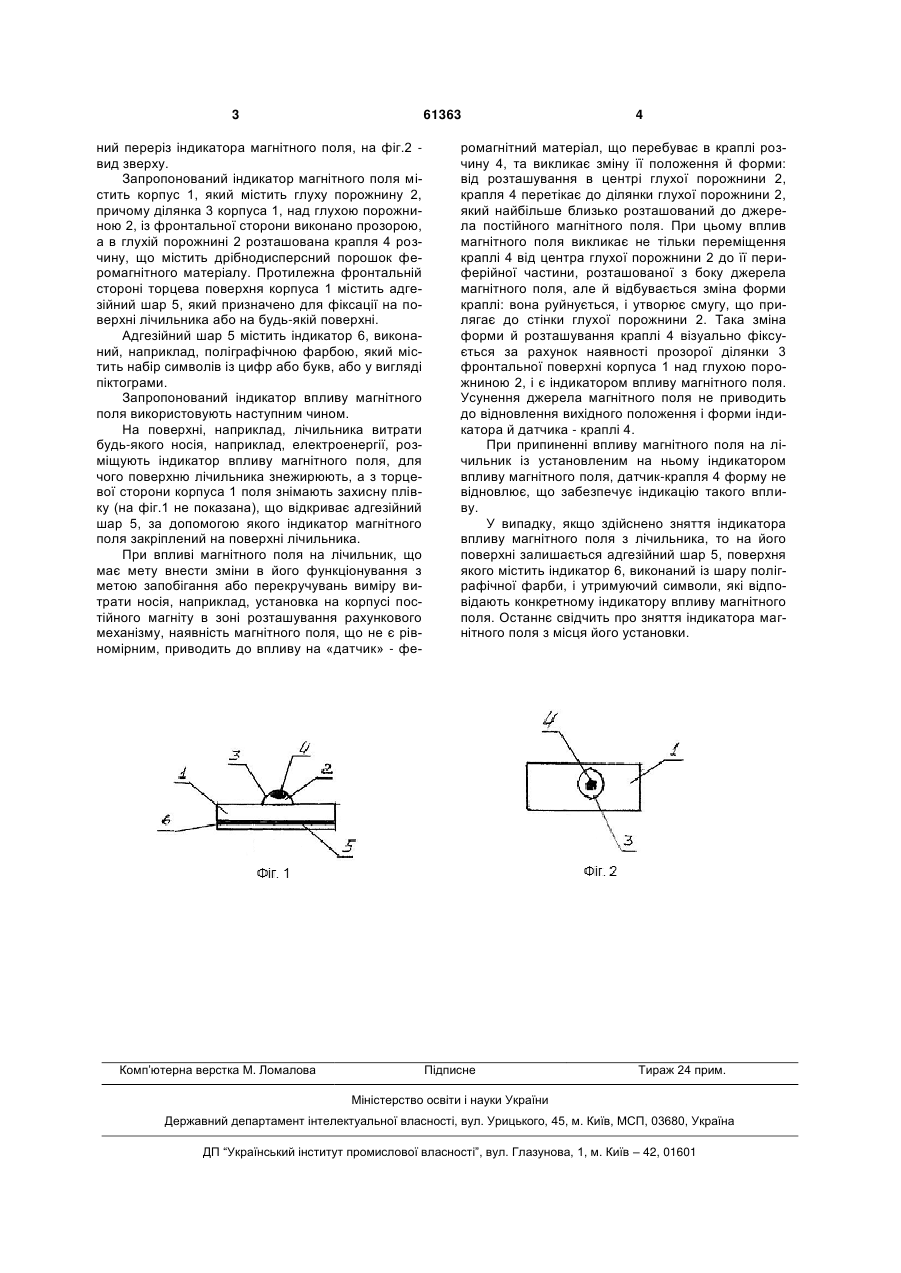

Індикатор магнітного поля, що містить корпус із датчиком і індикатором магнітного поля, який відрізняється тим, що корпус містить глуху порожнину, причому ділянка корпуса над глухою порожниною із фронтальної сторони виконана прозорою, а датчик і індикатор розташовані в глухій порожнині і виконані у вигляді краплі розчину, який містить дрібнодисперсний порошок феромагнітного матеріалу. (19) (21) u201106635 (22) 27.05.2011 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) КАЗАВЧИНСЬКИЙ ДМИТРО ЮРІЙОВИЧ, КАЗАВЧИНСЬКА ОЛЬГА МСТИСЛАВНА (73) КАЗАВЧИНСЬКИЙ ДМИТРО ЮРІЙОВИЧ, КАЗАВЧИНСЬКА ОЛЬГА МСТИСЛАВНА 3 61363 ний переріз індикатора магнітного поля, на фіг.2 вид зверху. Запропонований індикатор магнітного поля містить корпус 1, який містить глуху порожнину 2, причому ділянка 3 корпуса 1, над глухою порожниною 2, iз фронтальної сторони виконано прозорою, а в глухій порожнині 2 розташована крапля 4 розчину, що містить дрібнодисперсний порошок феромагнітного матеріалу. Протилежна фронтальній стороні торцева поверхня корпуса 1 містить адгезійний шар 5, який призначено для фіксації на поверхні лічильника або на будь-якій поверхні. Адгезійний шар 5 містить індикатор 6, виконаний, наприклад, поліграфічною фарбою, який містить набір символів із цифр або букв, або у вигляді піктограми. Запропонований індикатор впливу магнітного поля використовують наступним чином. На поверхні, наприклад, лічильника витрати будь-якого носія, наприклад, електроенергії, розміщують індикатор впливу магнітного поля, для чого поверхню лічильника знежирюють, а з торцевої сторони корпуса 1 поля знімають захисну плівку (на фіг.1 не показана), що відкриває адгезійний шар 5, за допомогою якого індикатор магнітного поля закріплений на поверхні лічильника. При впливі магнітного поля на лічильник, що має мету внести зміни в його функціонування з метою запобігання або перекручувань виміру витрати носія, наприклад, установка на корпусі постійного магніту в зоні розташування рахункового механізму, наявність магнітного поля, що не є рівномірним, приводить до впливу на «датчик» - фе Комп’ютерна верстка М. Ломалова 4 ромагнітний матеріал, що перебуває в краплі розчину 4, та викликає зміну її положення й форми: від розташування в центрі глухої порожнини 2, крапля 4 перетікає до ділянки глухої порожнини 2, який найбільше близько розташований до джерела постійного магнітного поля. При цьому вплив магнітного поля викликає не тільки переміщення краплі 4 від центра глухої порожнини 2 до її периферійної частини, розташованої з боку джерела магнітного поля, але й відбувається зміна форми краплі: вона руйнується, і утворює смугу, що прилягає до стінки глухої порожнини 2. Така зміна форми й розташування краплі 4 візуально фіксується за рахунок наявності прозорої ділянки 3 фронтальної поверхні корпуса 1 над глухою порожниною 2, і є індикатором впливу магнітного поля. Усунення джерела магнітного поля не приводить до відновлення вихідного положення і форми індикатора й датчика - краплі 4. При припиненні впливу магнітного поля на лічильник із установленим на ньому індикатором впливу магнітного поля, датчик-крапля 4 форму не відновлює, що забезпечує індикацію такого впливу. У випадку, якщо здійснено зняття індикатора впливу магнітного поля з лічильника, то на його поверхні залишається адгезійний шар 5, поверхня якого містить індикатор 6, виконаний із шару поліграфічної фарби, і утримуючий символи, які відповідають конкретному індикатору впливу магнітного поля. Останнє свідчить про зняття індикатора магнітного поля з місця його установки. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
