Напрямлений відгалужувач на зв’язаних лініях
Номер патенту: 59740
Опубліковано: 25.05.2011
Автори: Самсонюк Олег Васильович, Оборжицький Валерій Іванович, Бишевич Тетяна Василівна
Формула / Реферат
Напрямлений відгалужувач на зв'язаних лініях передачі, що містить діелектричну підкладку, на одній стороні якої розміщено металевий екран, а на іншій - дві зв'язані мікросмужкові лінії з можливістю електромагнітного зв'язку, який відрізняється тим, що додатково містить відрізки одиночних мікросмужкових ліній передачі, розміщених між вхідними мікросмужковими лініями передачі та кінцями зв'язаних мікросмужкових ліній.
Текст

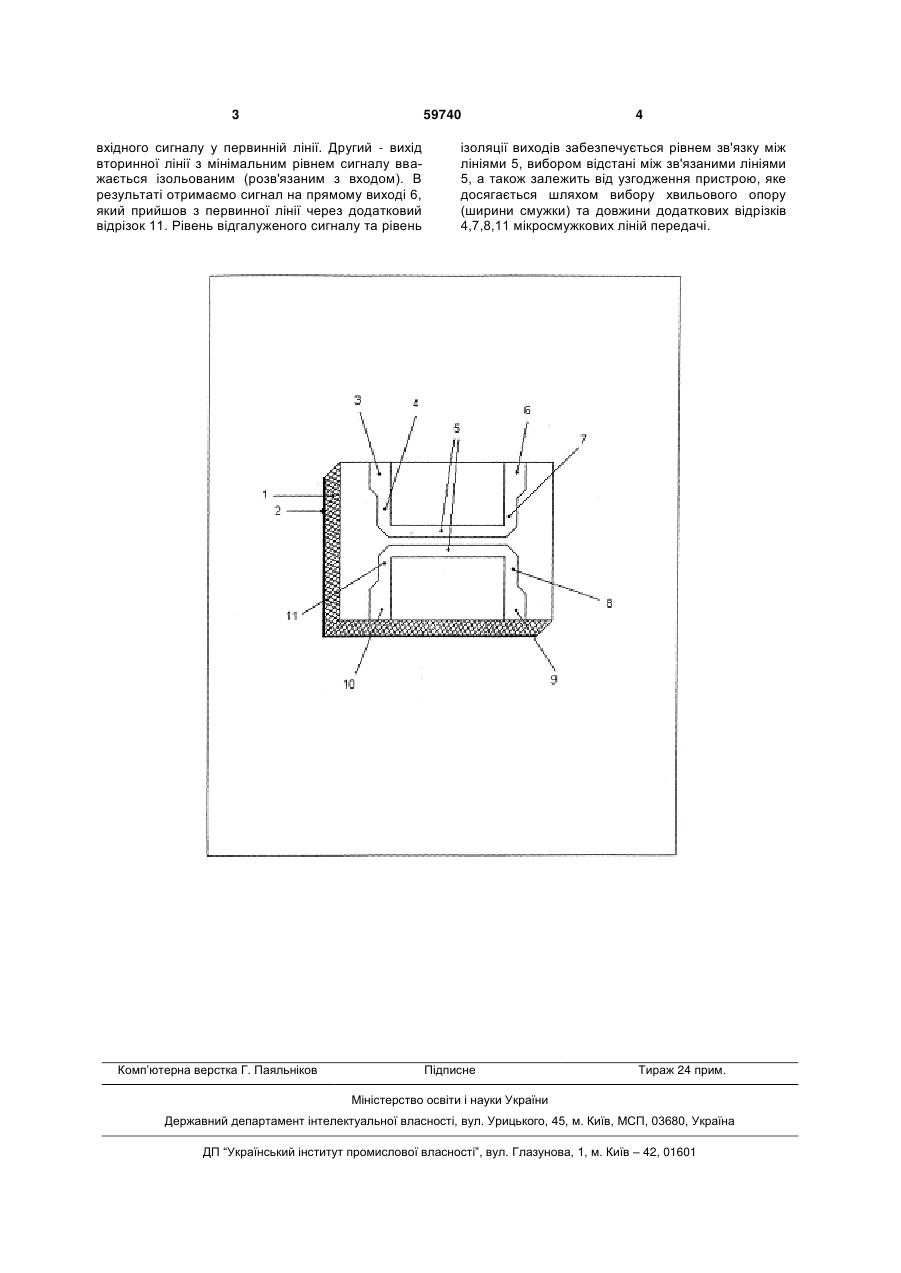

Напрямлений відгалужувач на зв'язаних лініях передачі, що містить діелектричну підкладку, на одній стороні якої розміщено металевий екран, а на іншій - дві зв'язані мікросмужкові лінії з можливістю електромагнітного зв'язку, який відрізняється тим, що додатково містить відрізки одиночних мікросмужкових ліній передачі, розміщених між вхідними мікросмужковими лініями передачі та кінцями зв'язаних мікросмужкових ліній. (19) (21) u201013917 (22) 22.11.2010 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) ОБОРЖИЦЬКИЙ ВАЛЕРІЙ ІВАНОВИЧ, САМСОНЮК ОЛЕГ ВАСИЛЬОВИЧ, БИШЕВИЧ ТЕТЯНА ВАСИЛІВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 59740 вхідного сигналу у первинній лінії. Другий - вихід вторинної лінії з мінімальним рівнем сигналу вважається ізольованим (розв'язаним з входом). В результаті отримаємо сигнал на прямому виході 6, який прийшов з первинної лінії через додатковий відрізок 11. Рівень відгалуженого сигналу та рівень Комп’ютерна верстка Г. Паяльніков 4 ізоляції виходів забезпечується рівнем зв'язку між лініями 5, вибором відстані між зв'язаними лініями 5, а також залежить від узгодження пристрою, яке досягається шляхом вибору хвильового опору (ширини смужки) та довжини додаткових відрізків 4,7,8,11 мікросмужкових ліній передачі. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCoupled-transmission line directional coupler
Автори англійськоюOborzhytskyi Valerii Ivanovych, Samsoniuk Oleh Vasyliovych, Byshevych Tetiana Vasylivna
Назва патенту російськоюНаправленный ответвитель на связанных линиях
Автори російськоюОборжицкий Валерий Иванович, Самсонюк Олег Васильевич, Бишевич Татьяна Васильевна
МПК / Мітки
МПК: H01P 5/00
Мітки: лініях, зв'язаних, напрямлений, відгалужувач
