Шпиндельний пристрій

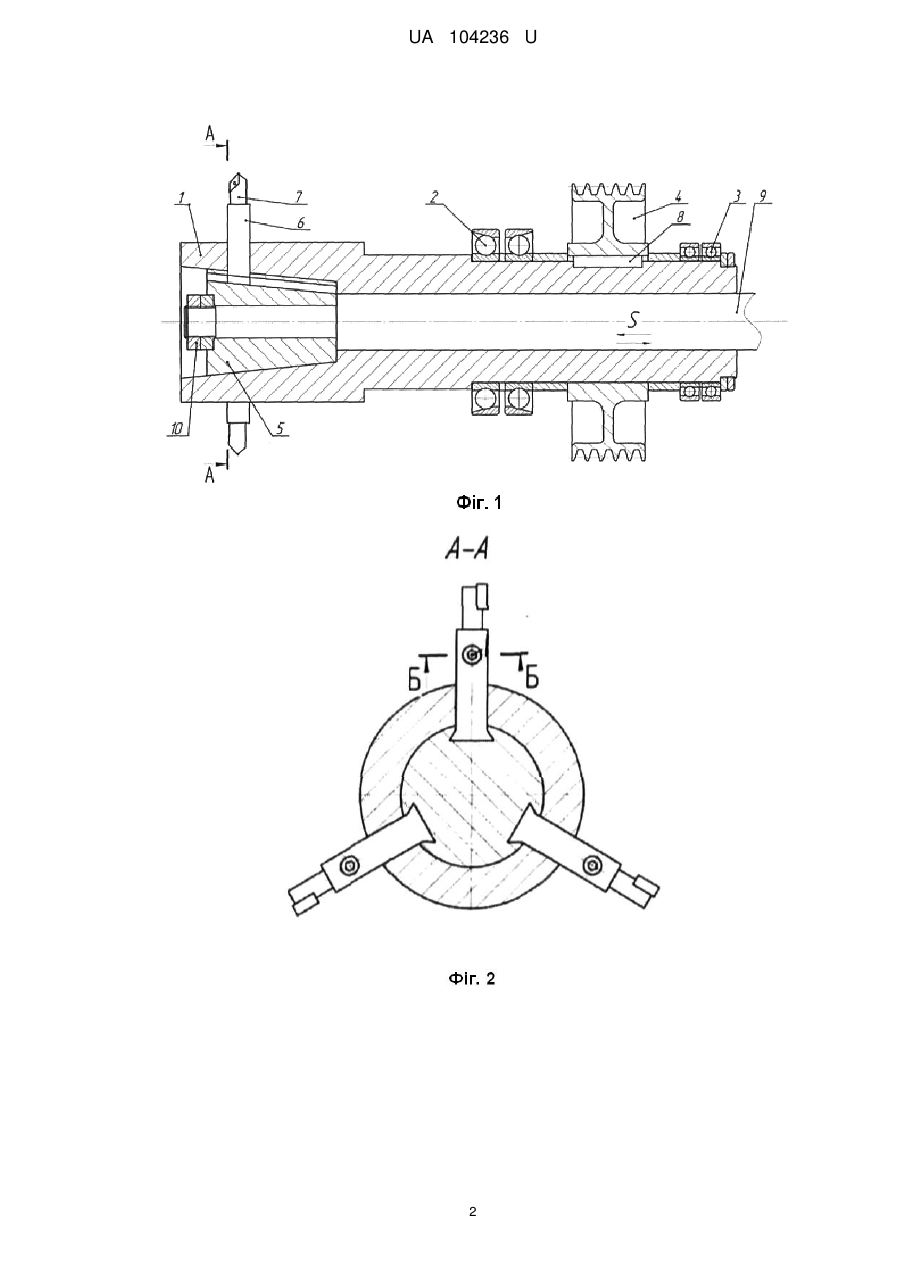

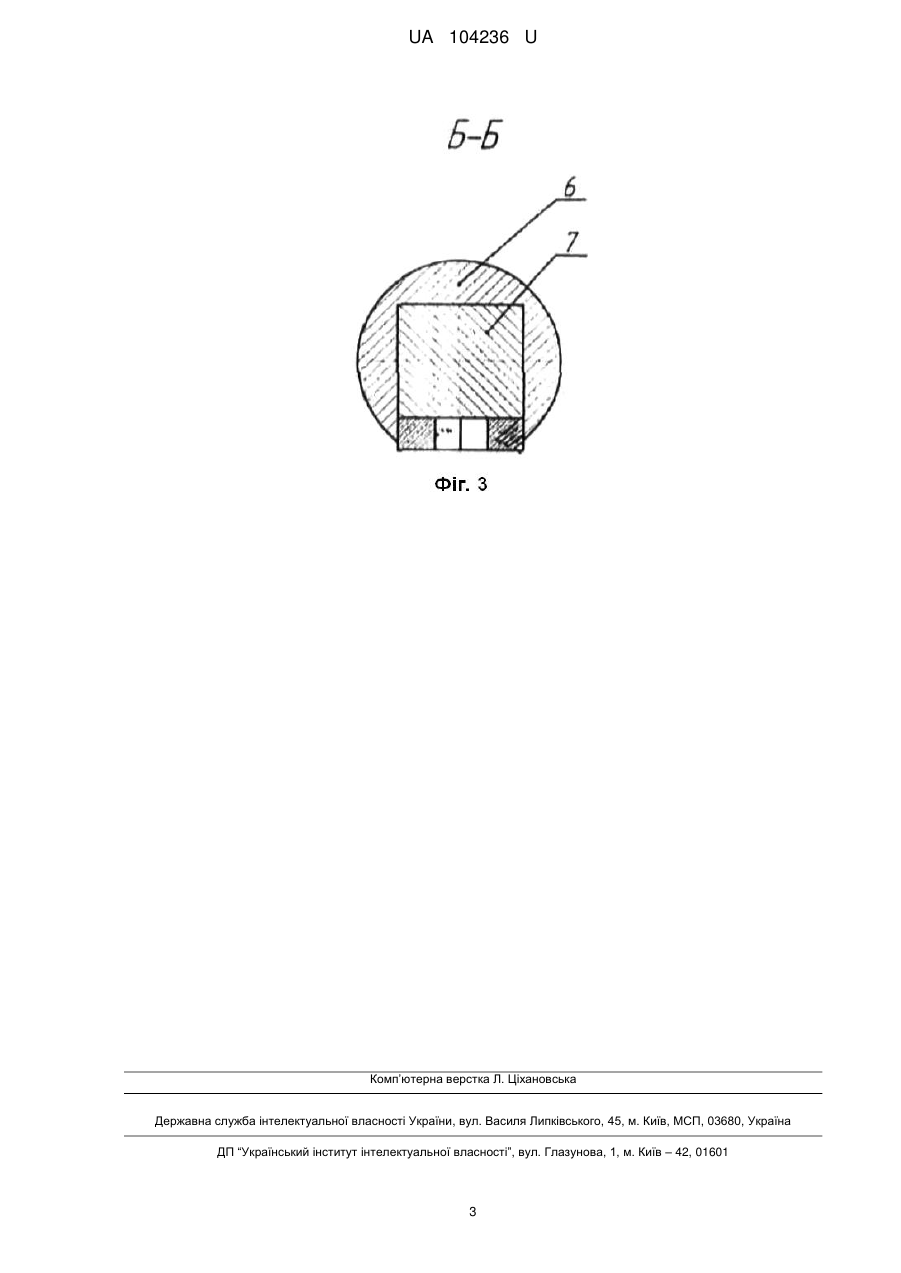

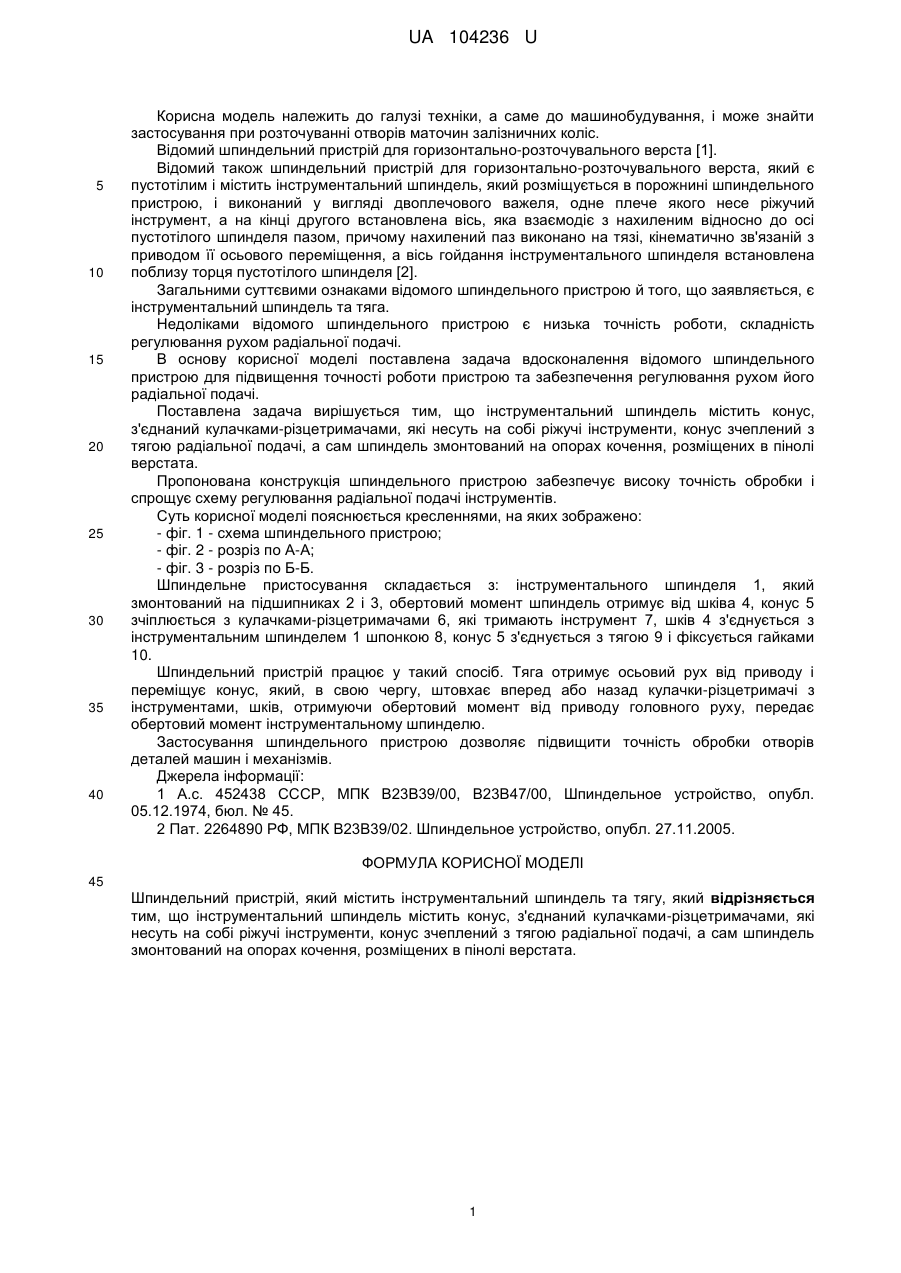

Реферат: Шпиндельний пристрій містить інструментальний шпиндель та тягу, при цьому інструментальний шпиндель містить конус, з'єднаний кулачками-різцетримачами, які несуть на собі ріжучі інструменти, конус зчеплений з тягою радіальної подачі, а сам шпиндель змонтований на опорах кочення, розміщених в пінолі верстата. UA 104236 U (54) ШПИНДЕЛЬНИЙ ПРИСТРІЙ UA 104236 U UA 104236 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до машинобудування, і може знайти застосування при розточуванні отворів маточин залізничних коліс. Відомий шпиндельний пристрій для горизонтально-розточувального верста [1]. Відомий також шпиндельний пристрій для горизонтально-розточувального верста, який є пустотілим і містить інструментальний шпиндель, який розміщується в порожнині шпиндельного пристрою, і виконаний у вигляді двоплечового важеля, одне плече якого несе ріжучий інструмент, а на кінці другого встановлена вісь, яка взаємодіє з нахиленим відносно до осі пустотілого шпинделя пазом, причому нахилений паз виконано на тязі, кінематично зв'язаній з приводом її осьового переміщення, а вісь гойдання інструментального шпинделя встановлена поблизу торця пустотілого шпинделя [2]. Загальними суттєвими ознаками відомого шпиндельного пристрою й того, що заявляється, є інструментальний шпиндель та тяга. Недоліками відомого шпиндельного пристрою є низька точність роботи, складність регулювання рухом радіальної подачі. В основу корисної моделі поставлена задача вдосконалення відомого шпиндельного пристрою для підвищення точності роботи пристрою та забезпечення регулювання рухом його радіальної подачі. Поставлена задача вирішується тим, що інструментальний шпиндель містить конус, з'єднаний кулачками-різцетримачами, які несуть на собі ріжучі інструменти, конус зчеплений з тягою радіальної подачі, а сам шпиндель змонтований на опорах кочення, розміщених в пінолі верстата. Пропонована конструкція шпиндельного пристрою забезпечує високу точність обробки і спрощує схему регулювання радіальної подачі інструментів. Суть корисної моделі пояснюється кресленнями, на яких зображено: - фіг. 1 - схема шпиндельного пристрою; - фіг. 2 - розріз по А-А; - фіг. 3 - розріз по Б-Б. Шпиндельне пристосування складається з: інструментального шпинделя 1, який змонтований на підшипниках 2 і 3, обертовий момент шпиндель отримує від шківа 4, конус 5 зчіплюється з кулачками-різцетримачами 6, які тримають інструмент 7, шків 4 з'єднується з інструментальним шпинделем 1 шпонкою 8, конус 5 з'єднується з тягою 9 і фіксується гайками 10. Шпиндельний пристрій працює у такий спосіб. Тяга отримує осьовий рух від приводу і переміщує конус, який, в свою чергу, штовхає вперед або назад кулачки-різцетримачі з інструментами, шків, отримуючи обертовий момент від приводу головного руху, передає обертовий момент інструментальному шпинделю. Застосування шпиндельного пристрою дозволяє підвищити точність обробки отворів деталей машин і механізмів. Джерела інформації: 1 А.с. 452438 СССР, МПК В23В39/00, В23В47/00, Шпиндельное устройство, опубл. 05.12.1974, бюл. № 45. 2 Пат. 2264890 РФ, МПК В23В39/02. Шпиндельное устройство, опубл. 27.11.2005. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Шпиндельний пристрій, який містить інструментальний шпиндель та тягу, який відрізняється тим, що інструментальний шпиндель містить конус, з'єднаний кулачками-різцетримачами, які несуть на собі ріжучі інструменти, конус зчеплений з тягою радіальної подачі, а сам шпиндель змонтований на опорах кочення, розміщених в пінолі верстата. 1 UA 104236 U 2 UA 104236 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
