Знімний стелаж для зберігання відпрацьованого ядерного палива

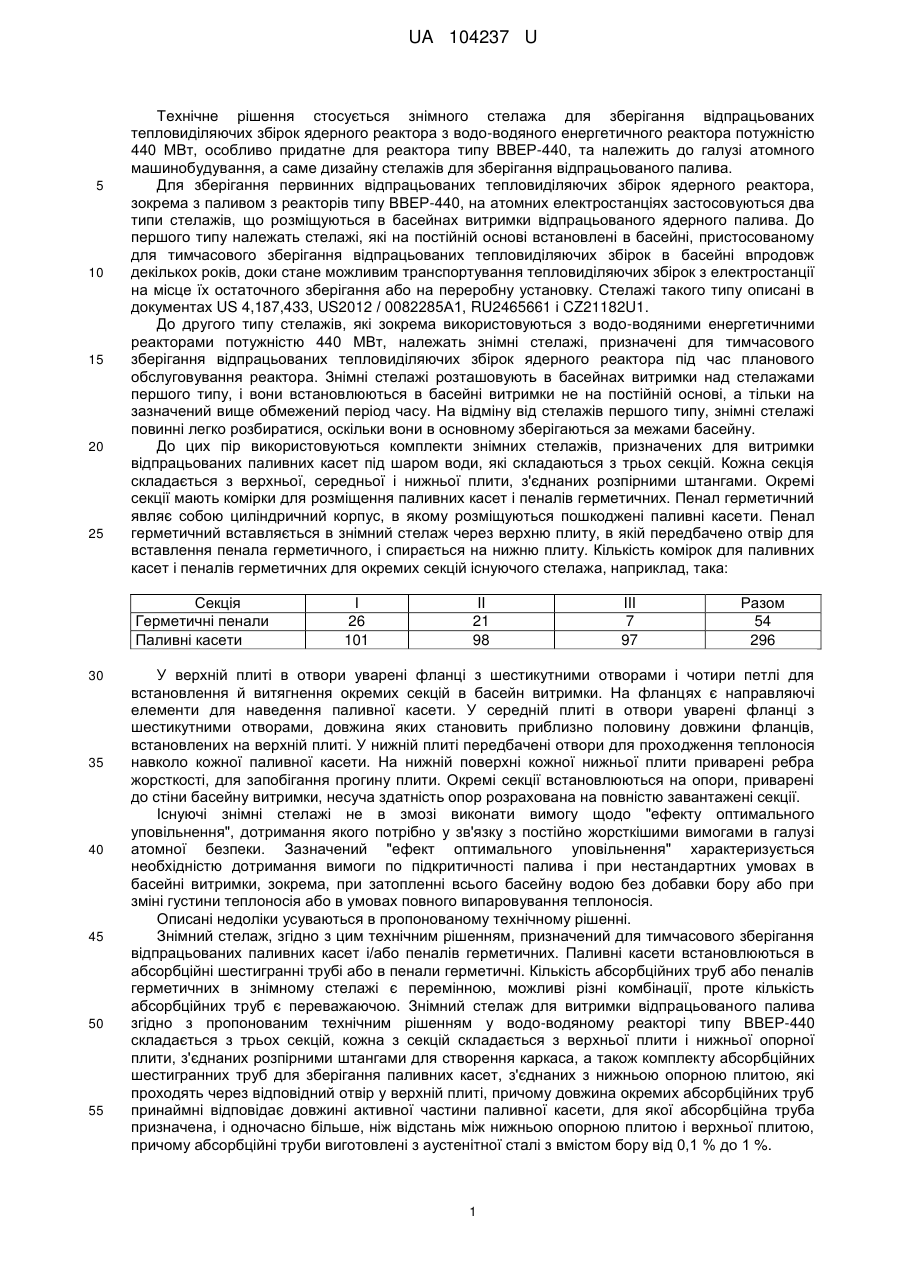

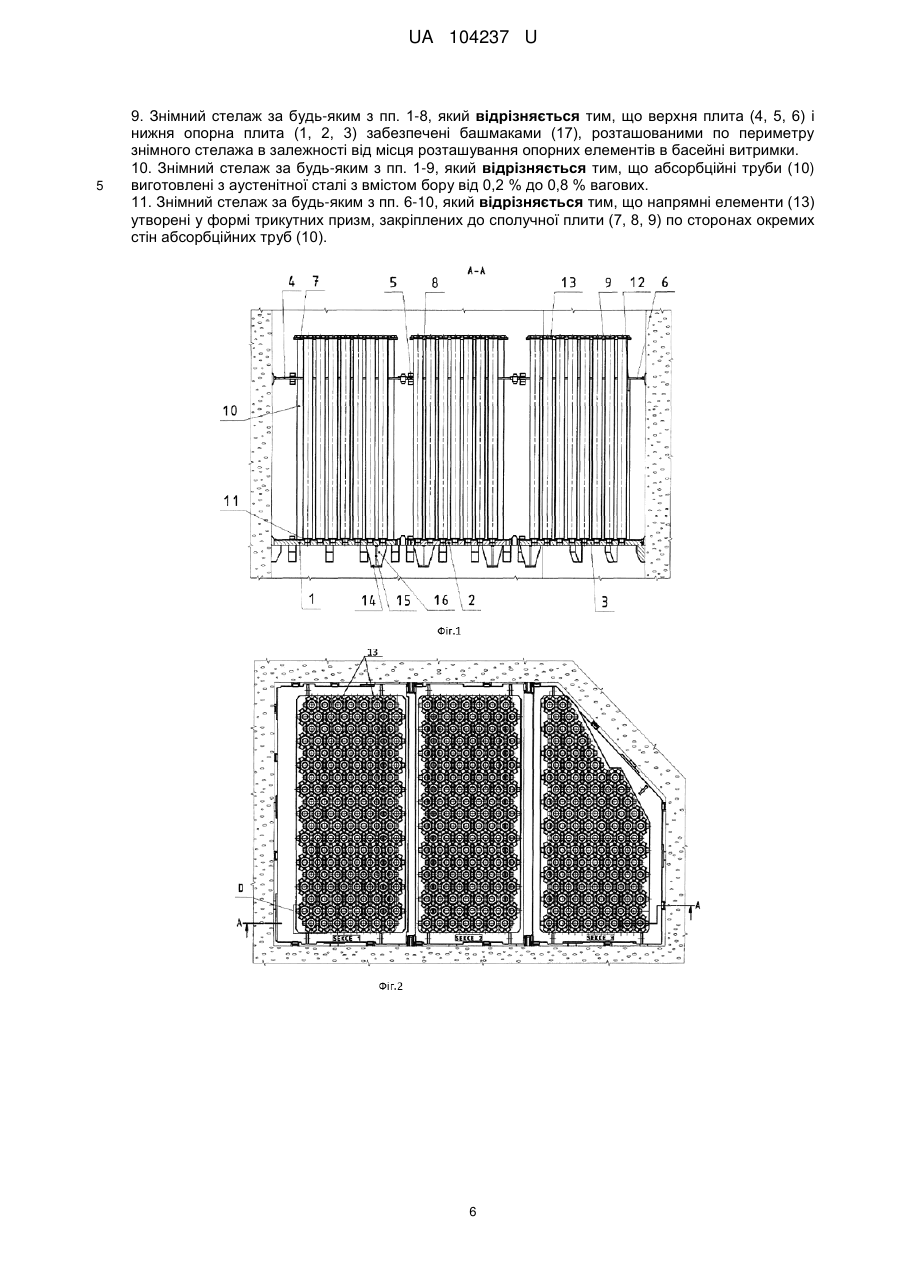

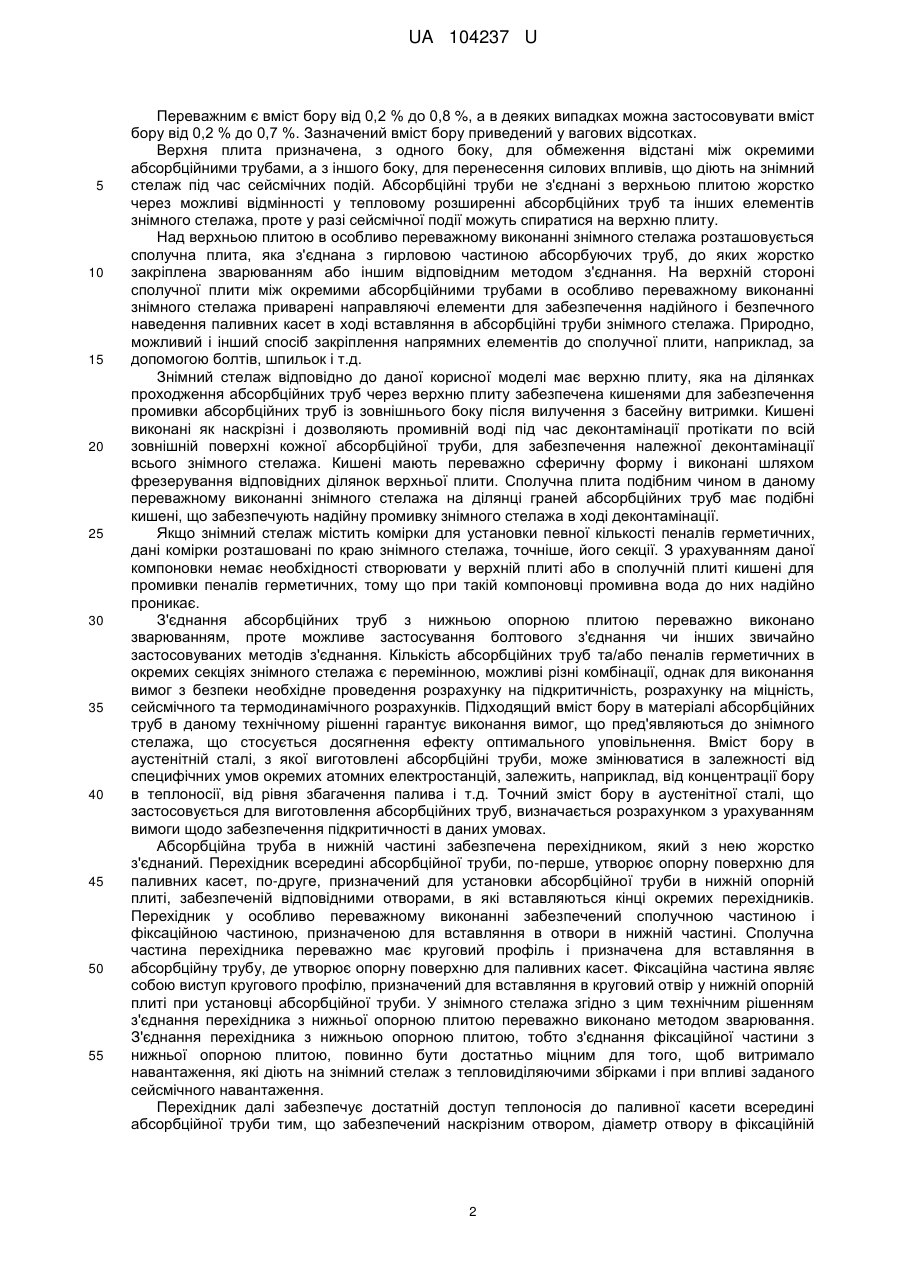

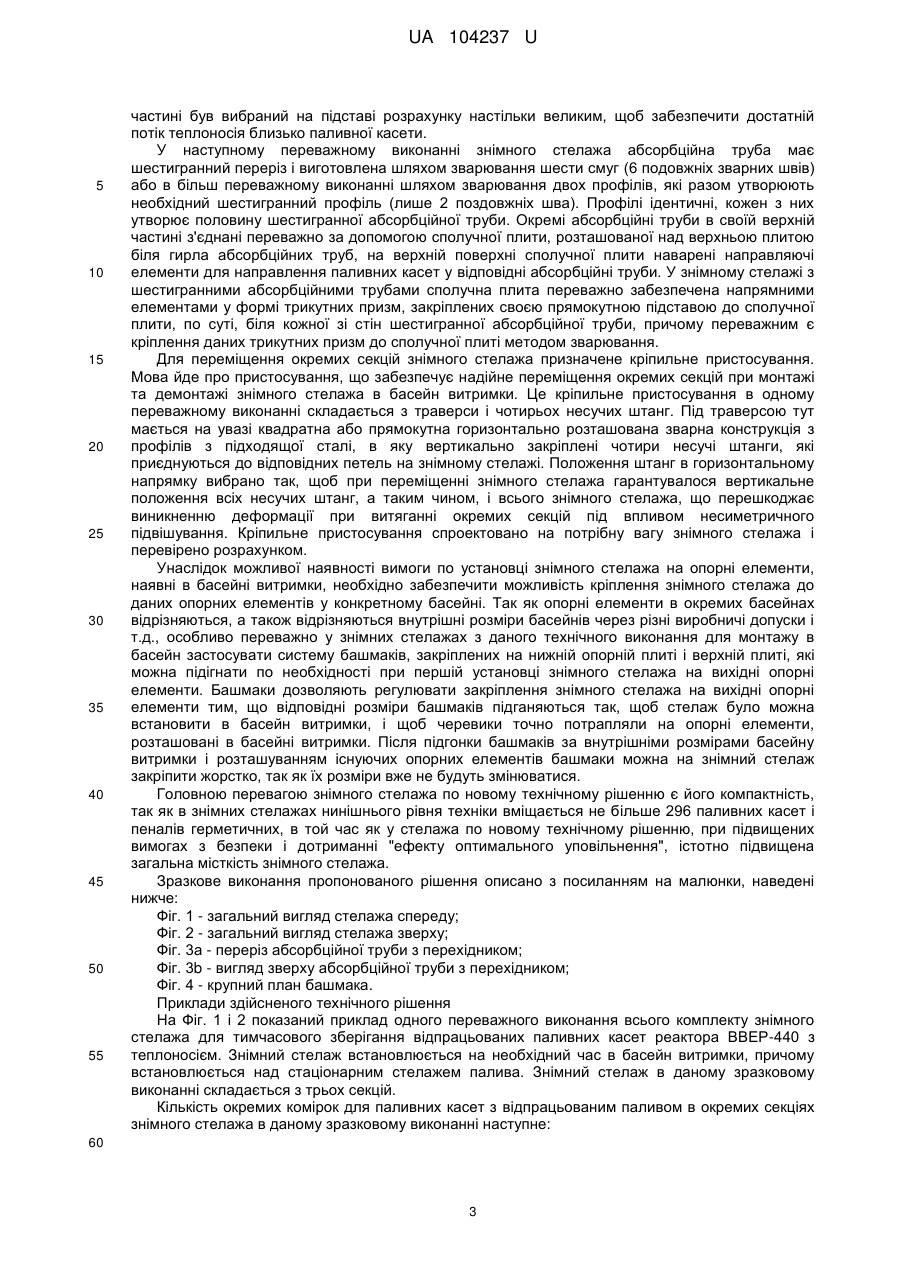

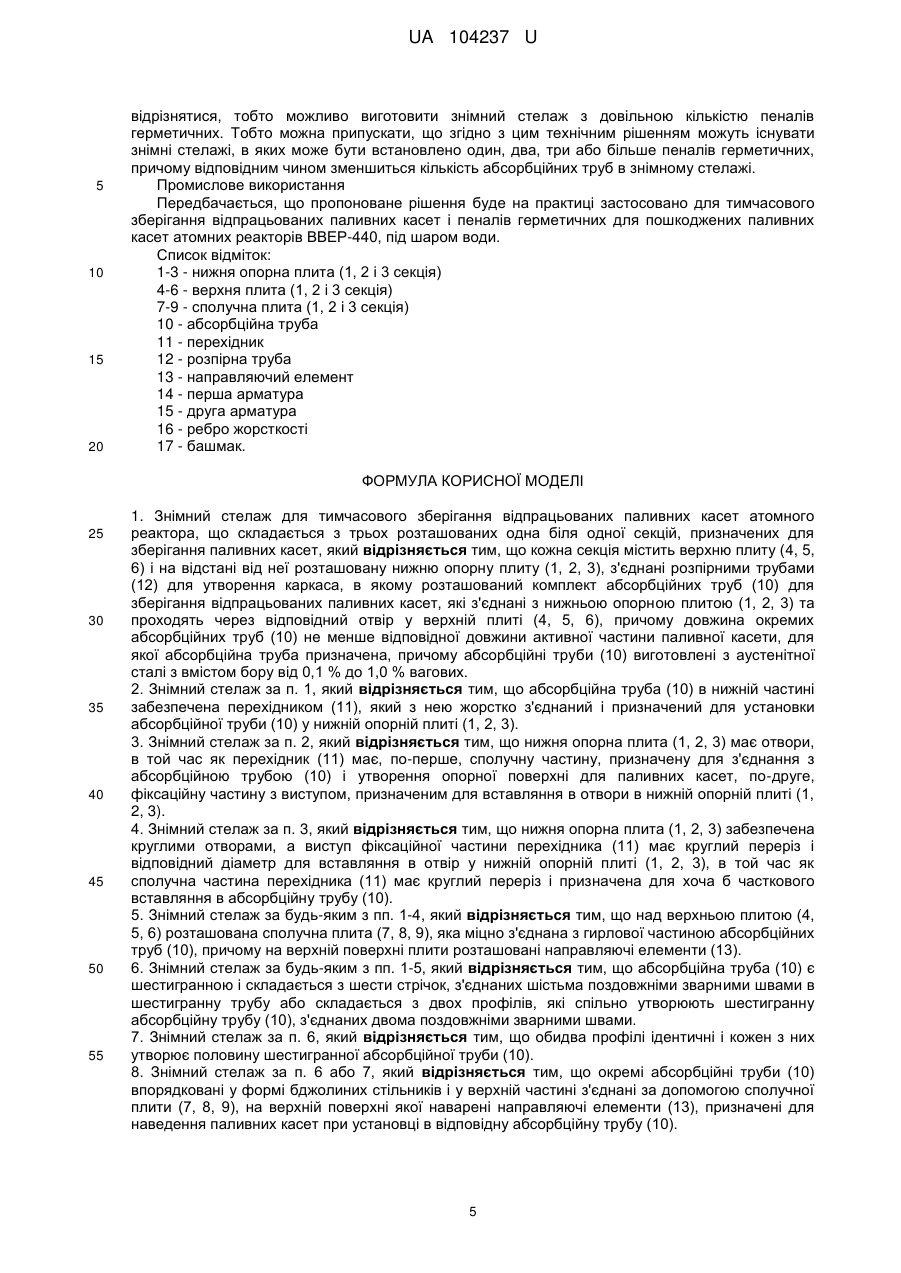

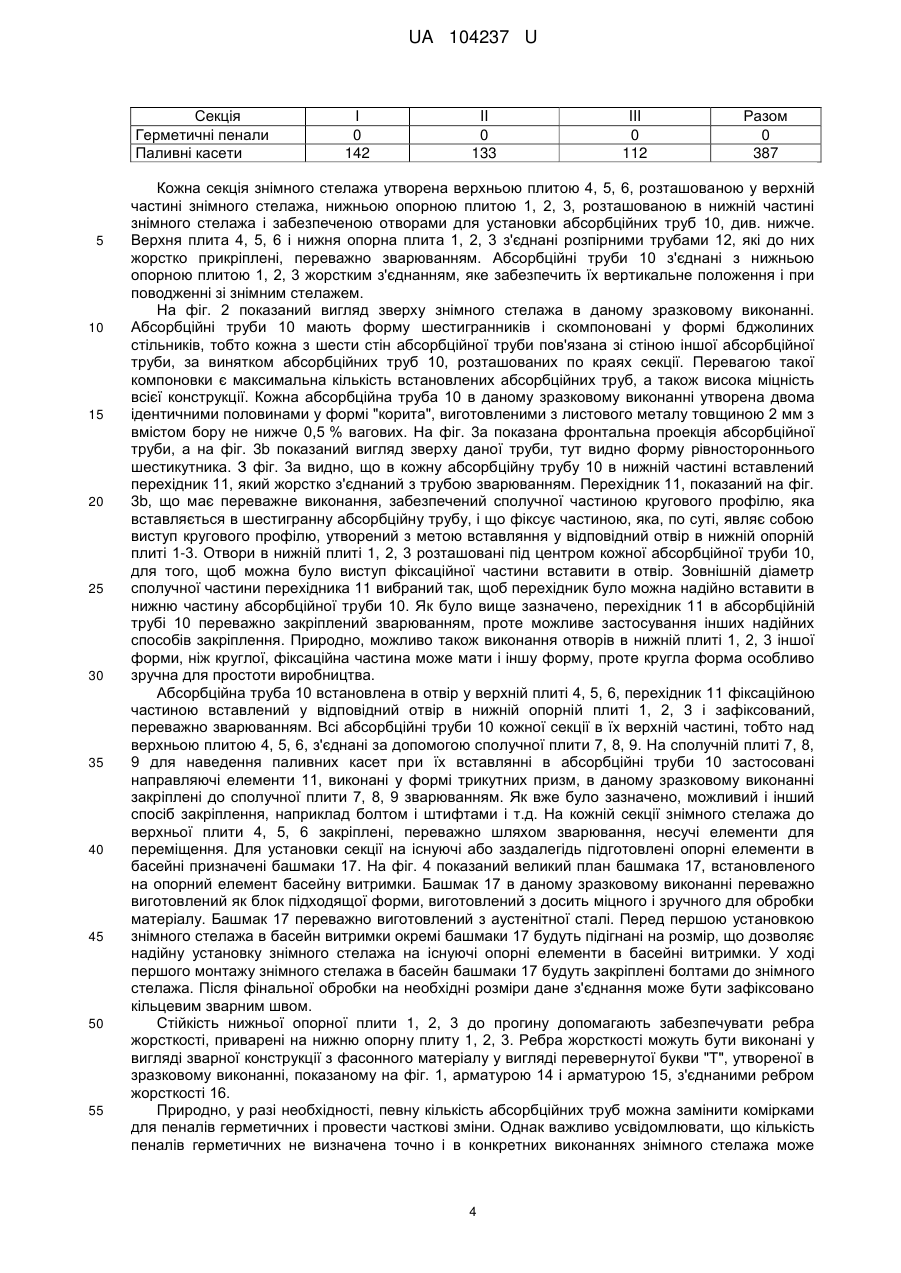

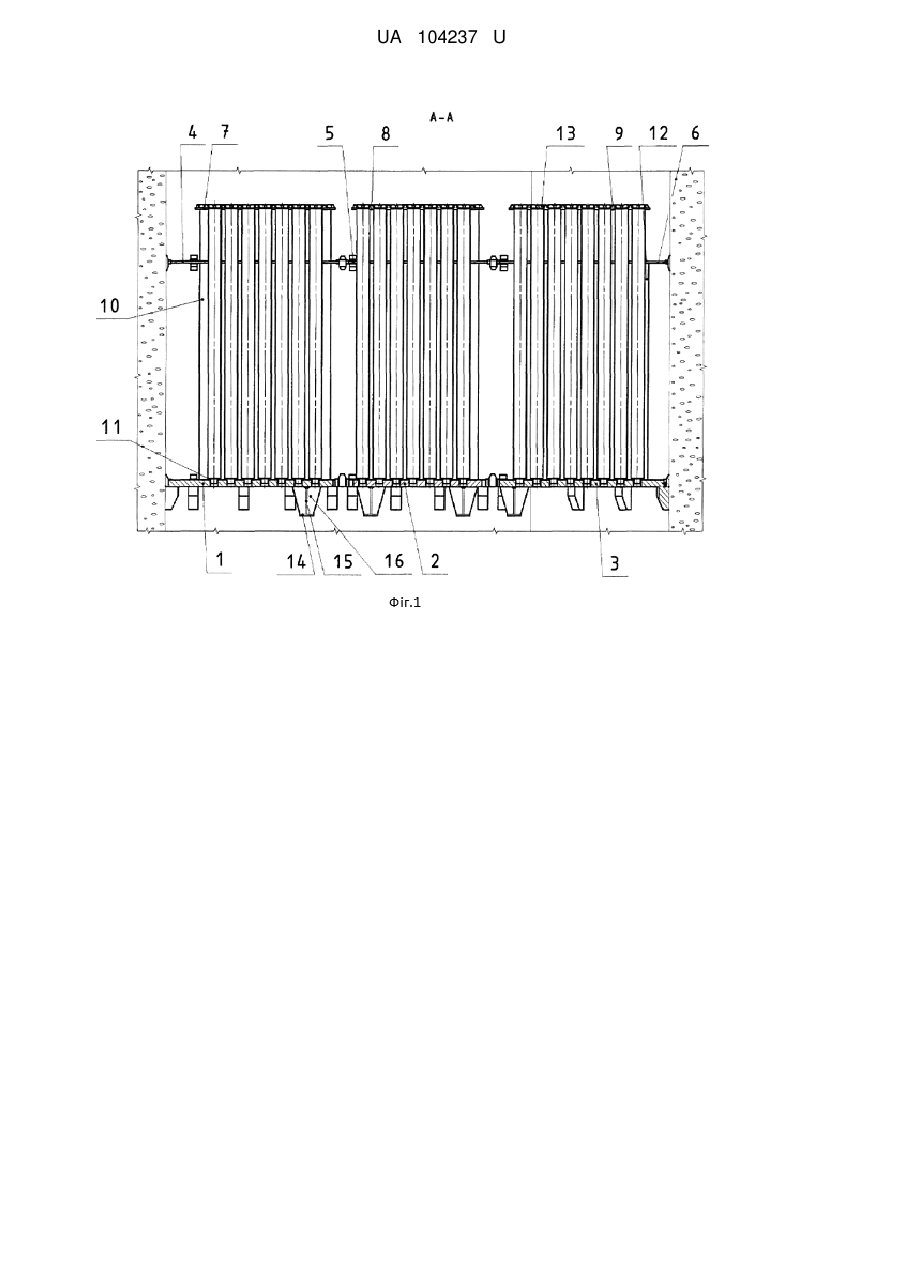

Реферат: Знімний стелаж для тимчасового зберігання відпрацьованих паливних касет атомного реактора складається з трьох розташованих одна біля одної секцій, призначених для зберігання паливних касет. Кожна секція містить верхню плиту і на відстані від неї розташовану нижню опорну плиту, з'єднані розпірними трубами для утворення каркаса, в якому розташований комплект абсорбційних труб для зберігання відпрацьованих паливних касет, які з'єднані з нижньою опорною плитою та проходять через відповідний отвір у верхній плиті, причому довжина окремих абсорбційних труб не менше відповідної довжини активної частини паливної касети, для якої абсорбційна труба призначена, причому абсорбційні труби виготовлені з аустенітної сталі з вмістом бору від 0,1 % до 1,0 % вагових. UA 104237 U (33) Код держави-учасниці CZ UA 104237 U UA 104237 U 5 10 15 20 25 Технічне рішення стосується знімного стелажа для зберігання відпрацьованих тепловиділяючих збірок ядерного реактора з водо-водяного енергетичного реактора потужністю 440 МВт, особливо придатне для реактора типу ВВЕР-440, та належить до галузі атомного машинобудування, а саме дизайну стелажів для зберігання відпрацьованого палива. Для зберігання первинних відпрацьованих тепловиділяючих збірок ядерного реактора, зокрема з паливом з реакторів типу ВВЕР-440, на атомних електростанціях застосовуються два типи стелажів, що розміщуються в басейнах витримки відпрацьованого ядерного палива. До першого типу належать стелажі, які на постійній основі встановлені в басейні, пристосованому для тимчасового зберігання відпрацьованих тепловиділяючих збірок в басейні впродовж декількох років, доки стане можливим транспортування тепловиділяючих збірок з електростанції на місце їх остаточного зберігання або на переробну установку. Стелажі такого типу описані в документах US 4,187,433, US2012 / 0082285А1, RU2465661 і CZ21182U1. До другого типу стелажів, які зокрема використовуються з водо-водяними енергетичними реакторами потужністю 440 МВт, належать знімні стелажі, призначені для тимчасового зберігання відпрацьованих тепловиділяючих збірок ядерного реактора під час планового обслуговування реактора. Знімні стелажі розташовують в басейнах витримки над стелажами першого типу, і вони встановлюються в басейні витримки не на постійній основі, а тільки на зазначений вище обмежений період часу. На відміну від стелажів першого типу, знімні стелажі повинні легко розбиратися, оскільки вони в основному зберігаються за межами басейну. До цих пір використовуються комплекти знімних стелажів, призначених для витримки відпрацьованих паливних касет під шаром води, які складаються з трьох секцій. Кожна секція складається з верхньої, середньої і нижньої плити, з'єднаних розпірними штангами. Окремі секції мають комірки для розміщення паливних касет і пеналів герметичних. Пенал герметичний являє собою циліндричний корпус, в якому розміщуються пошкоджені паливні касети. Пенал герметичний вставляється в знімний стелаж через верхню плиту, в якій передбачено отвір для вставлення пенала герметичного, і спирається на нижню плиту. Кількість комірок для паливних касет і пеналів герметичних для окремих секцій існуючого стелажа, наприклад, така: Секція Герметичні пенали Паливні касети 30 35 40 45 50 55 І 26 101 II 21 98 III 7 97 Разом 54 296 У верхній плиті в отвори уварені фланці з шестикутними отворами і чотири петлі для встановлення й витягнення окремих секцій в басейн витримки. На фланцях є направляючі елементи для наведення паливної касети. У середній плиті в отвори уварені фланці з шестикутними отворами, довжина яких становить приблизно половину довжини фланців, встановлених на верхній плиті. У нижній плиті передбачені отвори для проходження теплоносія навколо кожної паливної касети. На нижній поверхні кожної нижньої плити приварені ребра жорсткості, для запобігання прогину плити. Окремі секції встановлюються на опори, приварені до стіни басейну витримки, несуча здатність опор розрахована на повністю завантажені секції. Існуючі знімні стелажі не в змозі виконати вимогу щодо "ефекту оптимального уповільнення", дотримання якого потрібно у зв'язку з постійно жорсткішими вимогами в галузі атомної безпеки. Зазначений "ефект оптимального уповільнення" характеризується необхідністю дотримання вимоги по підкритичності палива і при нестандартних умовах в басейні витримки, зокрема, при затопленні всього басейну водою без добавки бору або при зміні густини теплоносія або в умовах повного випаровування теплоносія. Описані недоліки усуваються в пропонованому технічному рішенні. Знімний стелаж, згідно з цим технічним рішенням, призначений для тимчасового зберігання відпрацьованих паливних касет і/або пеналів герметичних. Паливні касети встановлюються в абсорбційні шестигранні трубі або в пенали герметичні. Кількість абсорбційних труб або пеналів герметичних в знімному стелажі є перемінною, можливі різні комбінації, проте кількість абсорбційних труб є переважаючою. Знімний стелаж для витримки відпрацьованого палива згідно з пропонованим технічним рішенням у водо-водяному реакторі типу ВВЕР-440 складається з трьох секцій, кожна з секцій складається з верхньої плити і нижньої опорної плити, з'єднаних розпірними штангами для створення каркаса, а також комплекту абсорбційних шестигранних труб для зберігання паливних касет, з'єднаних з нижньою опорною плитою, які проходять через відповідний отвір у верхній плиті, причому довжина окремих абсорбційних труб принаймні відповідає довжині активної частини паливної касети, для якої абсорбційна труба призначена, і одночасно більше, ніж відстань між нижньою опорною плитою і верхньої плитою, причому абсорбційні труби виготовлені з аустенітної сталі з вмістом бору від 0,1 % до 1 %. 1 UA 104237 U 5 10 15 20 25 30 35 40 45 50 55 Переважним є вміст бору від 0,2 % до 0,8 %, а в деяких випадках можна застосовувати вміст бору від 0,2 % до 0,7 %. Зазначений вміст бору приведений у вагових відсотках. Верхня плита призначена, з одного боку, для обмеження відстані між окремими абсорбційними трубами, а з іншого боку, для перенесення силових впливів, що діють на знімний стелаж під час сейсмічних подій. Абсорбційні труби не з'єднані з верхньою плитою жорстко через можливі відмінності у тепловому розширенні абсорбційних труб та інших елементів знімного стелажа, проте у разі сейсмічної події можуть спиратися на верхню плиту. Над верхньою плитою в особливо переважному виконанні знімного стелажа розташовується сполучна плита, яка з'єднана з гирловою частиною абсорбуючих труб, до яких жорстко закріплена зварюванням або іншим відповідним методом з'єднання. На верхній стороні сполучної плити між окремими абсорбційними трубами в особливо переважному виконанні знімного стелажа приварені направляючі елементи для забезпечення надійного і безпечного наведення паливних касет в ході вставляння в абсорбційні труби знімного стелажа. Природно, можливий і інший спосіб закріплення напрямних елементів до сполучної плити, наприклад, за допомогою болтів, шпильок і т.д. Знімний стелаж відповідно до даної корисної моделі має верхню плиту, яка на ділянках проходження абсорбційних труб через верхню плиту забезпечена кишенями для забезпечення промивки абсорбційних труб із зовнішнього боку після вилучення з басейну витримки. Кишені виконані як наскрізні і дозволяють промивній воді під час деконтамінації протікати по всій зовнішній поверхні кожної абсорбційної труби, для забезпечення належної деконтамінації всього знімного стелажа. Кишені мають переважно сферичну форму і виконані шляхом фрезерування відповідних ділянок верхньої плити. Сполучна плита подібним чином в даному переважному виконанні знімного стелажа на ділянці граней абсорбційних труб має подібні кишені, що забезпечують надійну промивку знімного стелажа в ході деконтамінації. Якщо знімний стелаж містить комірки для установки певної кількості пеналів герметичних, дані комірки розташовані по краю знімного стелажа, точніше, його секції. З урахуванням даної компоновки немає необхідності створювати у верхній плиті або в сполучній плиті кишені для промивки пеналів герметичних, тому що при такій компоновці промивна вода до них надійно проникає. З'єднання абсорбційних труб з нижньою опорною плитою переважно виконано зварюванням, проте можливе застосування болтового з'єднання чи інших звичайно застосовуваних методів з'єднання. Кількість абсорбційних труб та/або пеналів герметичних в окремих секціях знімного стелажа є перемінною, можливі різні комбінації, однак для виконання вимог з безпеки необхідне проведення розрахунку на підкритичність, розрахунку на міцність, сейсмічного та термодинамічного розрахунків. Підходящий вміст бору в матеріалі абсорбційних труб в даному технічному рішенні гарантує виконання вимог, що пред'являються до знімного стелажа, що стосується досягнення ефекту оптимального уповільнення. Вміст бору в аустенітній сталі, з якої виготовлені абсорбційні труби, може змінюватися в залежності від специфічних умов окремих атомних електростанцій, залежить, наприклад, від концентрації бору в теплоносії, від рівня збагачення палива і т.д. Точний зміст бору в аустенітної сталі, що застосовується для виготовлення абсорбційних труб, визначається розрахунком з урахуванням вимоги щодо забезпечення підкритичності в даних умовах. Абсорбційна труба в нижній частині забезпечена перехідником, який з нею жорстко з'єднаний. Перехідник всередині абсорбційної труби, по-перше, утворює опорну поверхню для паливних касет, по-друге, призначений для установки абсорбційної труби в нижній опорній плиті, забезпеченій відповідними отворами, в які вставляються кінці окремих перехідників. Перехідник у особливо переважному виконанні забезпечений сполучною частиною і фіксаційною частиною, призначеною для вставляння в отвори в нижній частині. Сполучна частина перехідника переважно має круговий профіль і призначена для вставляння в абсорбційну трубу, де утворює опорну поверхню для паливних касет. Фіксаційна частина являє собою виступ кругового профілю, призначений для вставляння в круговий отвір у нижній опорній плиті при установці абсорбційної труби. У знімного стелажа згідно з цим технічним рішенням з'єднання перехідника з нижньої опорною плитою переважно виконано методом зварювання. З'єднання перехідника з нижньою опорною плитою, тобто з'єднання фіксаційної частини з нижньої опорною плитою, повинно бути достатньо міцним для того, щоб витримало навантаження, які діють на знімний стелаж з тепловиділяючими збірками і при впливі заданого сейсмічного навантаження. Перехідник далі забезпечує достатній доступ теплоносія до паливної касети всередині абсорбційної труби тим, що забезпечений наскрізним отвором, діаметр отвору в фіксаційній 2 UA 104237 U 5 10 15 20 25 30 35 40 45 50 55 частині був вибраний на підставі розрахунку настільки великим, щоб забезпечити достатній потік теплоносія близько паливної касети. У наступному переважному виконанні знімного стелажа абсорбційна труба має шестигранний переріз і виготовлена шляхом зварювання шести смуг (6 подовжніх зварних швів) або в більш переважному виконанні шляхом зварювання двох профілів, які разом утворюють необхідний шестигранний профіль (лише 2 поздовжніх шва). Профілі ідентичні, кожен з них утворює половину шестигранної абсорбційної труби. Окремі абсорбційні труби в своїй верхній частині з'єднані переважно за допомогою сполучної плити, розташованої над верхньою плитою біля гирла абсорбційних труб, на верхній поверхні сполучної плити наварені направляючі елементи для направлення паливних касет у відповідні абсорбційні труби. У знімному стелажі з шестигранними абсорбційними трубами сполучна плита переважно забезпечена напрямними елементами у формі трикутних призм, закріплених своєю прямокутною підставою до сполучної плити, по суті, біля кожної зі стін шестигранної абсорбційної труби, причому переважним є кріплення даних трикутних призм до сполучної плиті методом зварювання. Для переміщення окремих секцій знімного стелажа призначене кріпильне пристосування. Мова йде про пристосування, що забезпечує надійне переміщення окремих секцій при монтажі та демонтажі знімного стелажа в басейн витримки. Це кріпильне пристосування в одному переважному виконанні складається з траверси і чотирьох несучих штанг. Під траверсою тут мається на увазі квадратна або прямокутна горизонтально розташована зварна конструкція з профілів з підходящої сталі, в яку вертикально закріплені чотири несучі штанги, які приєднуються до відповідних петель на знімному стелажі. Положення штанг в горизонтальному напрямку вибрано так, щоб при переміщенні знімного стелажа гарантувалося вертикальне положення всіх несучих штанг, а таким чином, і всього знімного стелажа, що перешкоджає виникненню деформації при витяганні окремих секцій під впливом несиметричного підвішування. Кріпильне пристосування спроектовано на потрібну вагу знімного стелажа і перевірено розрахунком. Унаслідок можливої наявності вимоги по установці знімного стелажа на опорні елементи, наявні в басейні витримки, необхідно забезпечити можливість кріплення знімного стелажа до даних опорних елементів у конкретному басейні. Так як опорні елементи в окремих басейнах відрізняються, а також відрізняються внутрішні розміри басейнів через різні виробничі допуски і т.д., особливо переважно у знімних стелажах з даного технічного виконання для монтажу в басейн застосувати систему башмаків, закріплених на нижній опорній плиті і верхній плиті, які можна підігнати по необхідності при першій установці знімного стелажа на вихідні опорні елементи. Башмаки дозволяють регулювати закріплення знімного стелажа на вихідні опорні елементи тим, що відповідні розміри башмаків підганяються так, щоб стелаж було можна встановити в басейн витримки, і щоб черевики точно потрапляли на опорні елементи, розташовані в басейні витримки. Після підгонки башмаків за внутрішніми розмірами басейну витримки і розташуванням існуючих опорних елементів башмаки можна на знімний стелаж закріпити жорстко, так як їх розміри вже не будуть змінюватися. Головною перевагою знімного стелажа по новому технічному рішенню є його компактність, так як в знімних стелажах нинішнього рівня техніки вміщається не більше 296 паливних касет і пеналів герметичних, в той час як у стелажа по новому технічному рішенню, при підвищених вимогах з безпеки і дотриманні "ефекту оптимального уповільнення", істотно підвищена загальна місткість знімного стелажа. Зразкове виконання пропонованого рішення описано з посиланням на малюнки, наведені нижче: Фіг. 1 - загальний вигляд стелажа спереду; Фіг. 2 - загальний вигляд стелажа зверху; Фіг. 3а - переріз абсорбційної труби з перехідником; Фіг. 3b - вигляд зверху абсорбційної труби з перехідником; Фіг. 4 - крупний план башмака. Приклади здійсненого технічного рішення На Фіг. 1 і 2 показаний приклад одного переважного виконання всього комплекту знімного стелажа для тимчасового зберігання відпрацьованих паливних касет реактора ВВЕР-440 з теплоносієм. Знімний стелаж встановлюється на необхідний час в басейн витримки, причому встановлюється над стаціонарним стелажем палива. Знімний стелаж в даному зразковому виконанні складається з трьох секцій. Кількість окремих комірок для паливних касет з відпрацьованим паливом в окремих секціях знімного стелажа в даному зразковому виконанні наступне: 60 3 UA 104237 U Секція Герметичні пенали Паливні касети 5 10 15 20 25 30 35 40 45 50 55 І 0 142 II 0 133 III 0 112 Разом 0 387 Кожна секція знімного стелажа утворена верхньою плитою 4, 5, 6, розташованою у верхній частині знімного стелажа, нижньою опорною плитою 1, 2, 3, розташованою в нижній частині знімного стелажа і забезпеченою отворами для установки абсорбційних труб 10, див. нижче. Верхня плита 4, 5, 6 і нижня опорна плита 1, 2, 3 з'єднані розпірними трубами 12, які до них жорстко прикріплені, переважно зварюванням. Абсорбційні труби 10 з'єднані з нижньою опорною плитою 1, 2, 3 жорстким з'єднанням, яке забезпечить їх вертикальне положення і при поводженні зі знімним стелажем. На фіг. 2 показаний вигляд зверху знімного стелажа в даному зразковому виконанні. Абсорбційні труби 10 мають форму шестигранників і скомпоновані у формі бджолиних стільників, тобто кожна з шести стін абсорбційної труби пов'язана зі стіною іншої абсорбційної труби, за винятком абсорбційних труб 10, розташованих по краях секції. Перевагою такої компоновки є максимальна кількість встановлених абсорбційних труб, а також висока міцність всієї конструкції. Кожна абсорбційна труба 10 в даному зразковому виконанні утворена двома ідентичними половинами у формі "корита", виготовленими з листового металу товщиною 2 мм з вмістом бору не нижче 0,5 % вагових. На фіг. 3а показана фронтальна проекція абсорбційної труби, а на фіг. 3b показаний вигляд зверху даної труби, тут видно форму рівностороннього шестикутника. З фіг. 3а видно, що в кожну абсорбційну трубу 10 в нижній частині вставлений перехідник 11, який жорстко з'єднаний з трубою зварюванням. Перехідник 11, показаний на фіг. 3b, що має переважне виконання, забезпечений сполучної частиною кругового профілю, яка вставляється в шестигранну абсорбційну трубу, і що фіксує частиною, яка, по суті, являє собою виступ кругового профілю, утворений з метою вставляння у відповідний отвір в нижній опорній плиті 1-3. Отвори в нижній плиті 1, 2, 3 розташовані під центром кожної абсорбційної труби 10, для того, щоб можна було виступ фіксаційної частини вставити в отвір. Зовнішній діаметр сполучної частини перехідника 11 вибраний так, щоб перехідник було можна надійно вставити в нижню частину абсорбційної труби 10. Як було вище зазначено, перехідник 11 в абсорбційній трубі 10 переважно закріплений зварюванням, проте можливе застосування інших надійних способів закріплення. Природно, можливо також виконання отворів в нижній плиті 1, 2, 3 іншої форми, ніж круглої, фіксаційна частина може мати і іншу форму, проте кругла форма особливо зручна для простоти виробництва. Абсорбційна труба 10 встановлена в отвір у верхній плиті 4, 5, 6, перехідник 11 фіксаційною частиною вставлений у відповідний отвір в нижній опорній плиті 1, 2, 3 і зафіксований, переважно зварюванням. Всі абсорбційні труби 10 кожної секції в їх верхній частині, тобто над верхньою плитою 4, 5, 6, з'єднані за допомогою сполучної плити 7, 8, 9. На сполучній плиті 7, 8, 9 для наведення паливних касет при їх вставлянні в абсорбційні труби 10 застосовані направляючі елементи 11, виконані у формі трикутних призм, в даному зразковому виконанні закріплені до сполучної плити 7, 8, 9 зварюванням. Як вже було зазначено, можливий і інший спосіб закріплення, наприклад болтом і штифтами і т.д. На кожній секції знімного стелажа до верхньої плити 4, 5, 6 закріплені, переважно шляхом зварювання, несучі елементи для переміщення. Для установки секції на існуючі або заздалегідь підготовлені опорні елементи в басейні призначені башмаки 17. На фіг. 4 показаний великий план башмака 17, встановленого на опорний елемент басейну витримки. Башмак 17 в даному зразковому виконанні переважно виготовлений як блок підходящої форми, виготовлений з досить міцного і зручного для обробки матеріалу. Башмак 17 переважно виготовлений з аустенітної сталі. Перед першою установкою знімного стелажа в басейн витримки окремі башмаки 17 будуть підігнані на розмір, що дозволяє надійну установку знімного стелажа на існуючі опорні елементи в басейні витримки. У ході першого монтажу знімного стелажа в басейн башмаки 17 будуть закріплені болтами до знімного стелажа. Після фінальної обробки на необхідні розміри дане з'єднання може бути зафіксовано кільцевим зварним швом. Стійкість нижньої опорної плити 1, 2, 3 до прогину допомагають забезпечувати ребра жорсткості, приварені на нижню опорну плиту 1, 2, 3. Ребра жорсткості можуть бути виконані у вигляді зварної конструкції з фасонного матеріалу у вигляді перевернутої букви "Т", утвореної в зразковому виконанні, показаному на фіг. 1, арматурою 14 і арматурою 15, з'єднаними ребром жорсткості 16. Природно, у разі необхідності, певну кількість абсорбційних труб можна замінити комірками для пеналів герметичних і провести часткові зміни. Однак важливо усвідомлювати, що кількість пеналів герметичних не визначена точно і в конкретних виконаннях знімного стелажа може 4 UA 104237 U 5 10 15 20 відрізнятися, тобто можливо виготовити знімний стелаж з довільною кількістю пеналів герметичних. Тобто можна припускати, що згідно з цим технічним рішенням можуть існувати знімні стелажі, в яких може бути встановлено один, два, три або більше пеналів герметичних, причому відповідним чином зменшиться кількість абсорбційних труб в знімному стелажі. Промислове використання Передбачається, що пропоноване рішення буде на практиці застосовано для тимчасового зберігання відпрацьованих паливних касет і пеналів герметичних для пошкоджених паливних касет атомних реакторів ВВЕР-440, під шаром води. Список відміток: 1-3 - нижня опорна плита (1, 2 і 3 секція) 4-6 - верхня плита (1, 2 і 3 секція) 7-9 - сполучна плита (1, 2 і 3 секція) 10 - абсорбційна труба 11 - перехідник 12 - розпірна труба 13 - направляючий елемент 14 - перша арматура 15 - друга арматура 16 - ребро жорсткості 17 - башмак. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 1. Знімний стелаж для тимчасового зберігання відпрацьованих паливних касет атомного реактора, що складається з трьох розташованих одна біля одної секцій, призначених для зберігання паливних касет, який відрізняється тим, що кожна секція містить верхню плиту (4, 5, 6) і на відстані від неї розташовану нижню опорну плиту (1, 2, 3), з'єднані розпірними трубами (12) для утворення каркаса, в якому розташований комплект абсорбційних труб (10) для зберігання відпрацьованих паливних касет, які з'єднані з нижньою опорною плитою (1, 2, 3) та проходять через відповідний отвір у верхній плиті (4, 5, 6), причому довжина окремих абсорбційних труб (10) не менше відповідної довжини активної частини паливної касети, для якої абсорбційна труба призначена, причому абсорбційні труби (10) виготовлені з аустенітної сталі з вмістом бору від 0,1 % до 1,0 % вагових. 2. Знімний стелаж за п. 1, який відрізняється тим, що абсорбційна труба (10) в нижній частині забезпечена перехідником (11), який з нею жорстко з'єднаний і призначений для установки абсорбційної труби (10) у нижній опорній плиті (1, 2, 3). 3. Знімний стелаж за п. 2, який відрізняється тим, що нижня опорна плита (1, 2, 3) має отвори, в той час як перехідник (11) має, по-перше, сполучну частину, призначену для з'єднання з абсорбційною трубою (10) і утворення опорної поверхні для паливних касет, по-друге, фіксаційну частину з виступом, призначеним для вставляння в отвори в нижній опорній плиті (1, 2, 3). 4. Знімний стелаж за п. 3, який відрізняється тим, що нижня опорна плита (1, 2, 3) забезпечена круглими отворами, а виступ фіксаційної частини перехідника (11) має круглий переріз і відповідний діаметр для вставляння в отвір у нижній опорній плиті (1, 2, 3), в той час як сполучна частина перехідника (11) має круглий переріз і призначена для хоча б часткового вставляння в абсорбційну трубу (10). 5. Знімний стелаж за будь-яким з пп. 1-4, який відрізняється тим, що над верхньою плитою (4, 5, 6) розташована сполучна плита (7, 8, 9), яка міцно з'єднана з гирлової частиною абсорбційних труб (10), причому на верхній поверхні плити розташовані направляючі елементи (13). 6. Знімний стелаж за будь-яким з пп. 1-5, який відрізняється тим, що абсорбційна труба (10) є шестигранною і складається з шести стрічок, з'єднаних шістьма поздовжніми зварними швами в шестигранну трубу або складається з двох профілів, які спільно утворюють шестигранну абсорбційну трубу (10), з'єднаних двома поздовжніми зварними швами. 7. Знімний стелаж за п. 6, який відрізняється тим, що обидва профілі ідентичні і кожен з них утворює половину шестигранної абсорбційної труби (10). 8. Знімний стелаж за п. 6 або 7, який відрізняється тим, що окремі абсорбційні труби (10) впорядковані у формі бджолиних стільників і у верхній частині з'єднані за допомогою сполучної плити (7, 8, 9), на верхній поверхні якої наварені направляючі елементи (13), призначені для наведення паливних касет при установці в відповідну абсорбційну трубу (10). 5 UA 104237 U 5 9. Знімний стелаж за будь-яким з пп. 1-8, який відрізняється тим, що верхня плита (4, 5, 6) і нижня опорна плита (1, 2, 3) забезпечені башмаками (17), розташованими по периметру знімного стелажа в залежності від місця розташування опорних елементів в басейні витримки. 10. Знімний стелаж за будь-яким з пп. 1-9, який відрізняється тим, що абсорбційні труби (10) виготовлені з аустенітної сталі з вмістом бору від 0,2 % до 0,8 % вагових. 11. Знімний стелаж за будь-яким з пп. 6-10, який відрізняється тим, що напрямні елементи (13) утворені у формі трикутних призм, закріплених до сполучної плити (7, 8, 9) по сторонах окремих стін абсорбційних труб (10). 6 UA 104237 U 7 UA 104237 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
