Підставка для вудилища

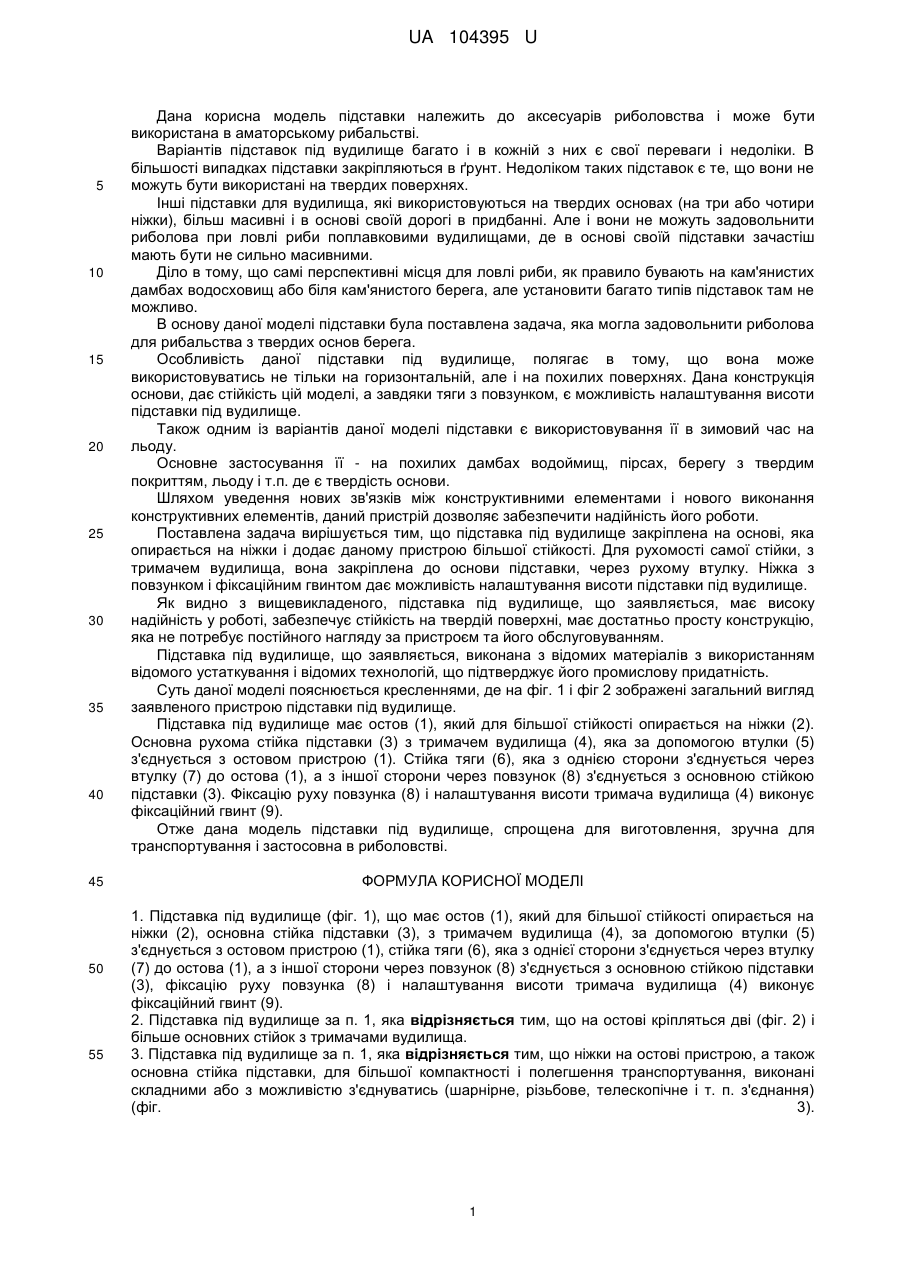

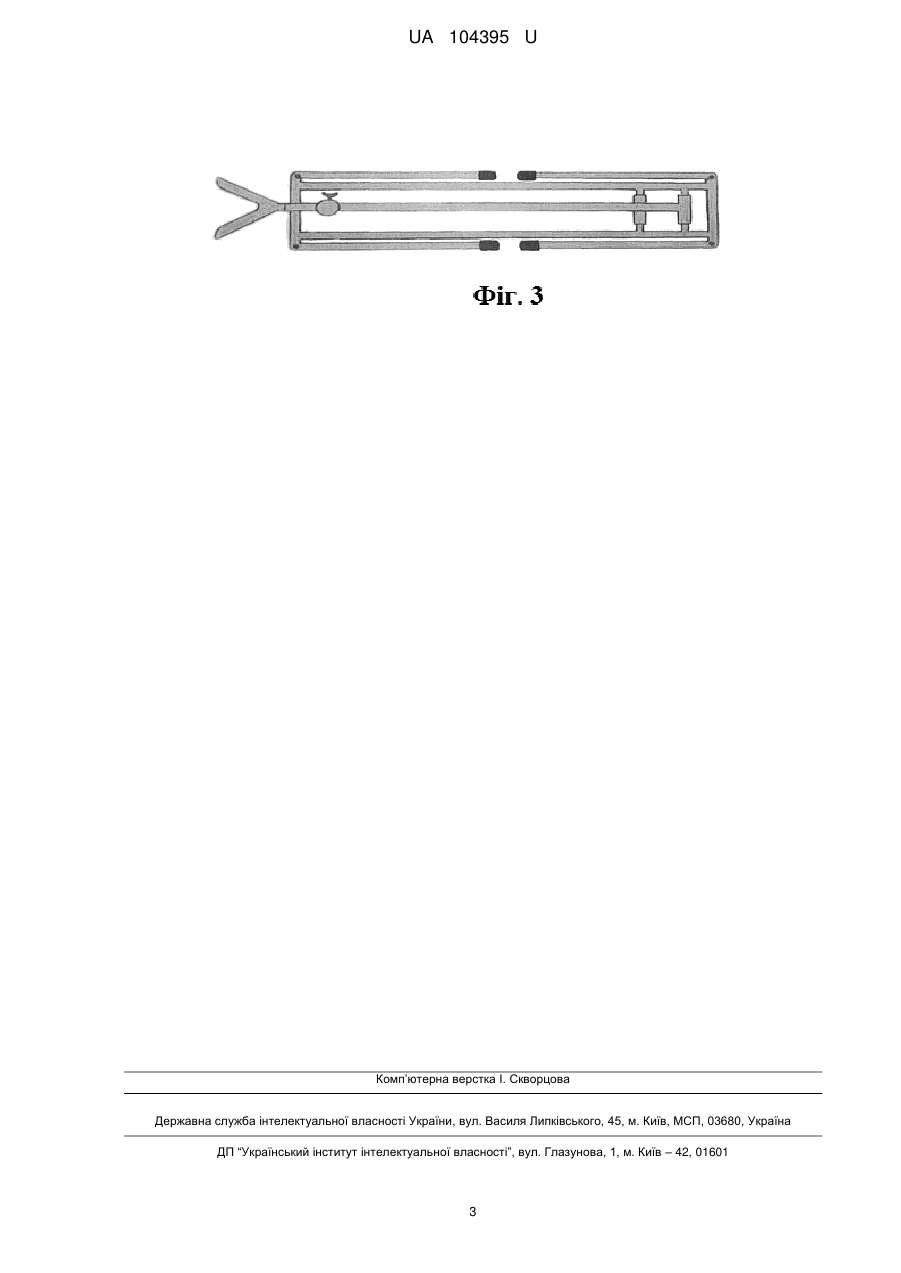

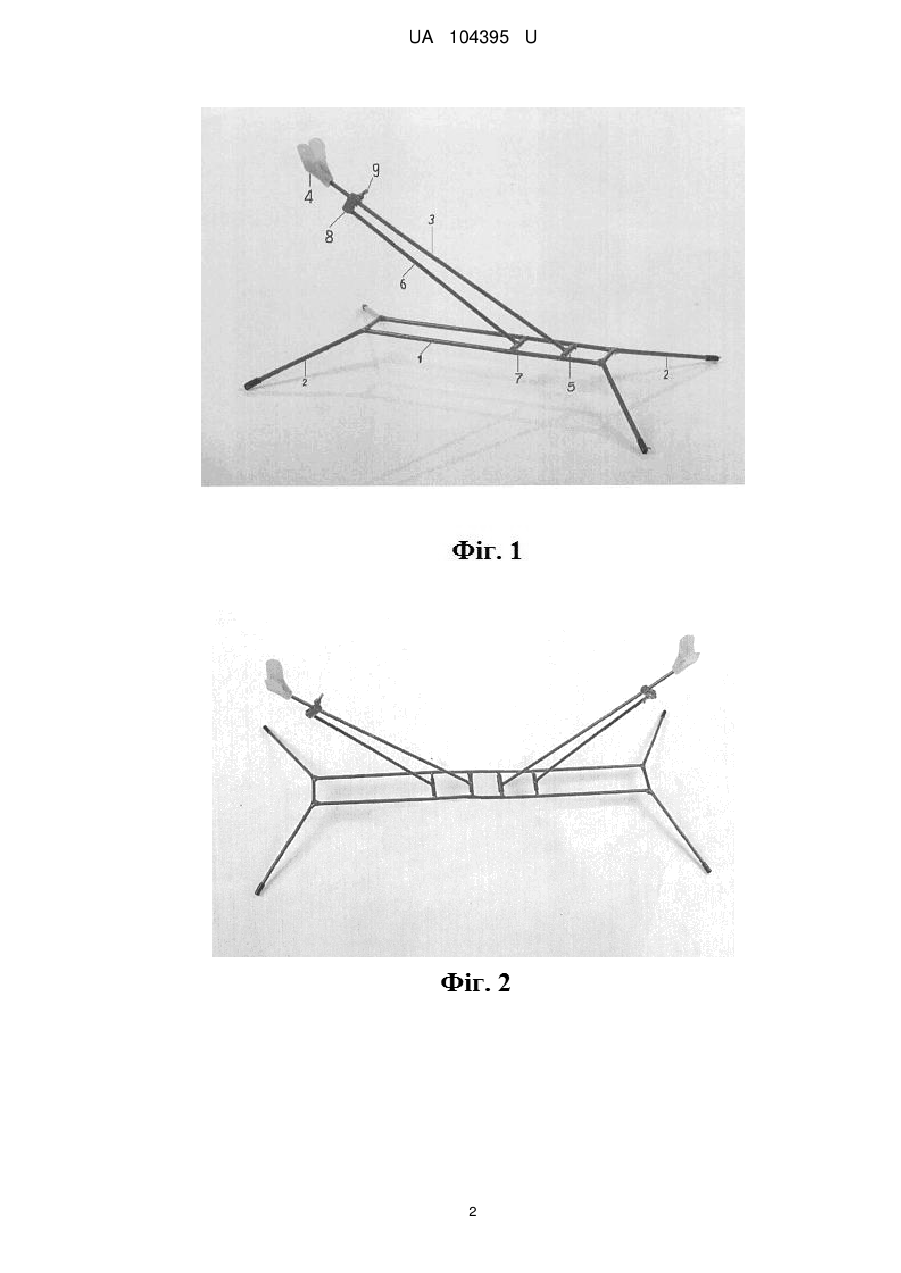

Реферат: UA 104395 U UA 104395 U 5 10 15 20 25 30 35 40 45 50 55 Дана корисна модель підставки належить до аксесуарів риболовства і може бути використана в аматорському рибальстві. Варіантів підставок під вудилище багато і в кожній з них є свої переваги і недоліки. В більшості випадках підставки закріпляються в ґрунт. Недоліком таких підставок є те, що вони не можуть бути використані на твердих поверхнях. Інші підставки для вудилища, які використовуються на твердих основах (на три або чотири ніжки), більш масивні і в основі своїй дорогі в придбанні. Але і вони не можуть задовольнити риболова при ловлі риби поплавковими вудилищами, де в основі своїй підставки зачастіш мають бути не сильно масивними. Діло в тому, що самі перспективні місця для ловлі риби, як правило бувають на кам'янистих дамбах водосховищ або біля кам'янистого берега, але установити багато типів підставок там не можливо. В основу даної моделі підставки була поставлена задача, яка могла задовольнити риболова для рибальства з твердих основ берега. Особливість даної підставки під вудилище, полягає в тому, що вона може використовуватись не тільки на горизонтальній, але і на похилих поверхнях. Дана конструкція основи, дає стійкість цій моделі, а завдяки тяги з повзунком, є можливість налаштування висоти підставки під вудилище. Також одним із варіантів даної моделі підставки є використовування її в зимовий час на льоду. Основне застосування її - на похилих дамбах водоймищ, пірсах, берегу з твердим покриттям, льоду і т.п. де є твердість основи. Шляхом уведення нових зв'язків між конструктивними елементами і нового виконання конструктивних елементів, даний пристрій дозволяє забезпечити надійність його роботи. Поставлена задача вирішується тим, що підставка під вудилище закріплена на основі, яка опирається на ніжки і додає даному пристрою більшої стійкості. Для рухомості самої стійки, з тримачем вудилища, вона закріплена до основи підставки, через рухому втулку. Ніжка з повзунком і фіксаційним гвинтом дає можливість налаштування висоти підставки під вудилище. Як видно з вищевикладеного, підставка під вудилище, що заявляється, має високу надійність у роботі, забезпечує стійкість на твердій поверхні, має достатньо просту конструкцію, яка не потребує постійного нагляду за пристроєм та його обслуговуванням. Підставка під вудилище, що заявляється, виконана з відомих матеріалів з використанням відомого устаткування і відомих технологій, що підтверджує його промислову придатність. Суть даної моделі пояснюється кресленнями, де на фіг. 1 і фіг 2 зображені загальний вигляд заявленого пристрою підставки під вудилище. Підставка під вудилище має остов (1), який для більшої стійкості опирається на ніжки (2). Основна рухома стійка підставки (3) з тримачем вудилища (4), яка за допомогою втулки (5) з'єднується з остовом пристрою (1). Стійка тяги (6), яка з однією сторони з'єднується через втулку (7) до остова (1), а з іншої сторони через повзунок (8) з'єднується з основною стійкою підставки (3). Фіксацію руху повзунка (8) і налаштування висоти тримача вудилища (4) виконує фіксаційний гвинт (9). Отже дана модель підставки під вудилище, спрощена для виготовлення, зручна для транспортування і застосовна в риболовстві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Підставка під вудилище (фіг. 1), що має остов (1), який для більшої стійкості опирається на ніжки (2), основна стійка підставки (3), з тримачем вудилища (4), за допомогою втулки (5) з'єднується з остовом пристрою (1), стійка тяги (6), яка з однієї сторони з'єднується через втулку (7) до остова (1), а з іншої сторони через повзунок (8) з'єднується з основною стійкою підставки (3), фіксацію руху повзунка (8) і налаштування висоти тримача вудилища (4) виконує фіксаційний гвинт (9). 2. Підставка під вудилище за п. 1, яка відрізняється тим, що на остові кріпляться дві (фіг. 2) і більше основних стійок з тримачами вудилища. 3. Підставка під вудилище за п. 1, яка відрізняється тим, що ніжки на остові пристрою, а також основна стійка підставки, для більшої компактності і полегшення транспортування, виконані складними або з можливістю з'єднуватись (шарнірне, різьбове, телескопічне і т. п. з'єднання) (фіг. 3). 1 UA 104395 U 2 UA 104395 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
